1. 简介

connector是指encoder和panel之间交互的接口部分，更通俗地说就是连接物理设备的连接器，对应于物理连接器 (如VGA、DVI、FPD-Link、HDMI、DisplayPort、S-Video等) 。connector并不是指物理线，在DRM中，connector 是一个抽象的数据结构，代表连接的显示设备，从connector中可以得到当前物理连接的输出设备相关的信息。

connector通常和encoder驱动绑定在一起。

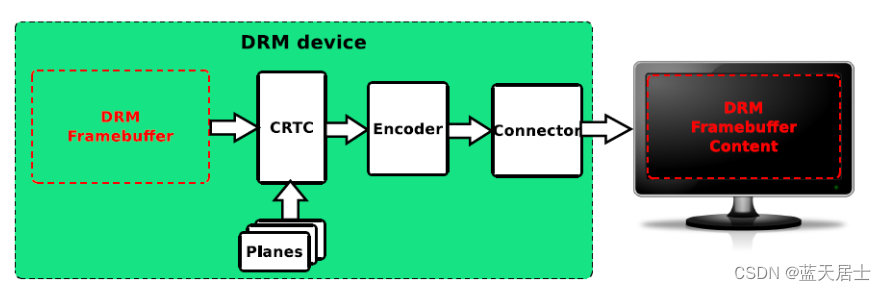

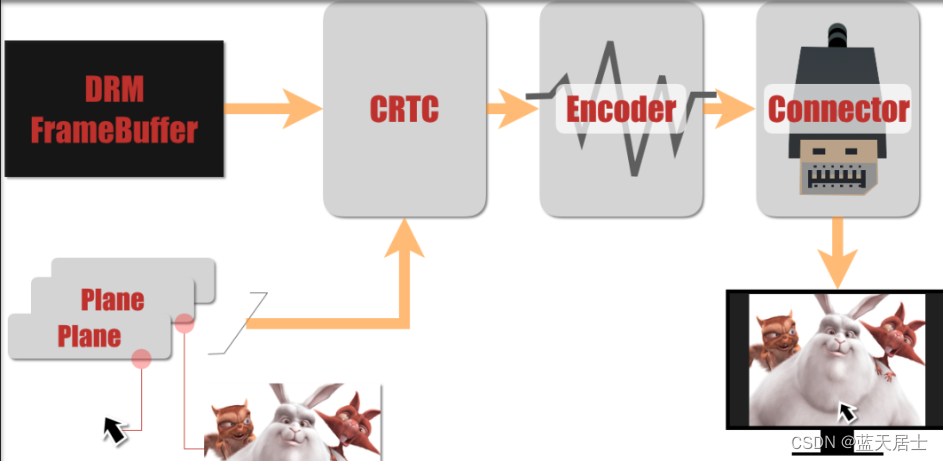

connector在系统中的位置和作用如下所示：
