Kalman滤波器的原理及Matlab代码实例

Kalman滤波是一种用于估计系统状态的优秀滤波方法，特别适用于具有噪声的测量数据的情况。它的主要应用包括导航、目标跟踪、信号处理、机器人技术等领域。Kalman滤波器通过融合系统模型和实际测量数据，提供对系统状态的最优估计。

Kalman滤波器的原理基于两个主要步骤：预测和更新。

1. 预测步骤（预测状态）：

   • 根据系统的动态模型，通过先前的状态估计预测当前时刻的状态。
   • 预测系统状态的不确定性（协方差矩阵）。

2. 更新步骤（融合测量数据）：

   • 获取实际的测量数据。
   • 计算预测状态与测量数据之间的残差（残差是预测值和测量值的差异）。
   • 根据残差和预测状态的不确定性，更新系统状态的估计值和不确定性。

Matlab中可以使用以下代码来演示一个简单的一维Kalman滤波器的应用：

% 定义系统参数
A = 1; % 状态转移矩阵
H = 1; % 测量矩阵
Q = 0.01; % 系统过程噪声的方差
R = 0.1; % 测量噪声的方差

% 初始化状态估计和不确定性
x_hat = 0;
P = 1;

% 模拟系统状态和测量数据
true_state = sin(0.1:0.1:10); % 实际系统状态
measurements = true_state + sqrt(R) * randn(size(true_state)); % 加入测量噪声

% Kalman滤波
filtered_state = zeros(size(true_state));
for k = 1:length(true_state)
    % 预测步骤
    x_hat_minus = A * x_hat;
    P_minus = A * P * A' + Q;

    % 更新步骤
    K = P_minus * H' / (H * P_minus * H' + R);
    x_hat = x_hat_minus + K * (measurements(k) - H * x_hat_minus);
    P = (1 - K * H) * P_minus;

    % 保存滤波后的状态估计值
    filtered_state(k) = x_hat;
end

% 绘制结果
figure;
plot(0.1:0.1:10, true_state, '-g', 0.1:0.1:10, measurements, 'or', 0.1:0.1:10, filtered_state, '-b');
legend('True State', 'Measurements', 'Filtered State');
xlabel('Time');
ylabel('Value');
title('Kalman Filter Demo');

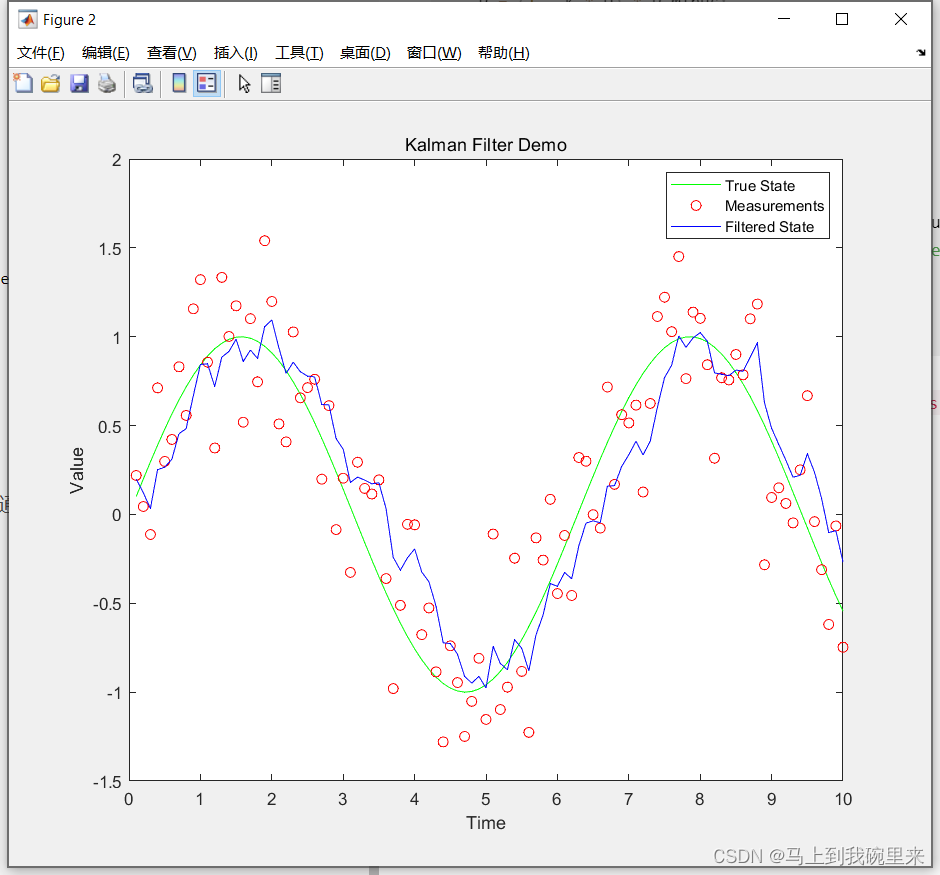

结果如下：

此示例中，true_state表示实际系统状态，measurements表示带有噪声的测量数据。Kalman滤波器通过不断预测和更新，提供了对系统状态的估计，最终在图中用蓝色曲线表示。

在上面的Matlab示例中，观测量由以下语句生成：

measurements = true_state + sqrt(R) * randn(size(true_state));

这行代码使用了正弦波形true_state作为实际系统状态，并添加了服从正态分布的测量噪声。具体而言，sqrt(R) * randn(size(true_state))生成了一个与true_state相同大小的正态分布随机数列，其中sqrt(R)表示噪声的标准差。

这样生成的measurements就代表了在实际系统状态上加入了测量噪声的观测量。在Kalman滤波器中，这些观测量将用于更新状态估计，以提高对系统真实状态的估计准确性。
