1.设计目标

工作波长：可见光；
焦距100mm、相对孔径D/f’=1/5、视场角2°；

2.设计步骤

（1）设置孔径（D=1/5*f=20mm）、视场（0°、0.707°、1°）和波长（F，d，C可见光）
（2）建立初始结构
（3）设置变量
（4）优化
（5）样板分析
（6）公差分析

---

3.优化之后：

3D layout

光学结构参数及光学特性参数

找到zemax"analysis"中的“reports”选项，选择“prescription data”，可以得到详细的系统结构参数以及光学特性参数，通过在设置中可以选择自己想要看到的各种参数。

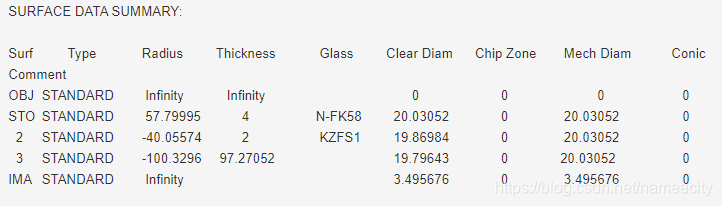

各表面的曲率半径、厚度、口径以及之间的距离

初步的象质评价

a.Wavefront Map（此图为零度视场）

（可以查
