3.长焦双胶合消色差物镜设计——zemax学习笔记

断断续续，拉稀式更新

1.参考设计

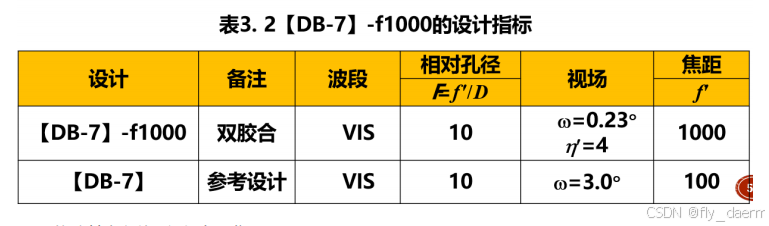

需要设计的镜头与参考设计

2.实际设计操作

2.1 修改基本参数

  修改视场角、焦距就好

视场角为三个视场角。分别为0.23、.016（0.7*0.23）、0。

2.2 焦距缩放

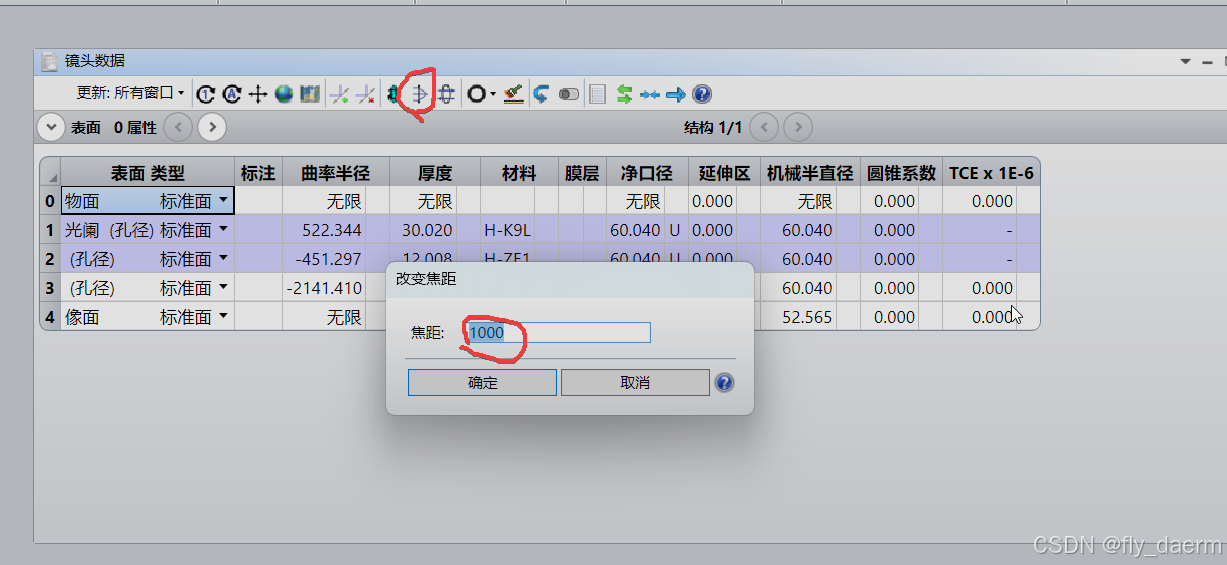

修改焦距（这里是先整体缩放镜头焦距，之后再考虑单独用EFFL优化下）。

PS：焦距缩放的镜头的光学性能不会变，EFFL优化的光学性能会发生变化。

先焦距缩放，后EFFL操作数优化。

这样镜头不会因为焦距变化过大而导致先EFFL造成整个透镜崩溃（即面型矛盾）

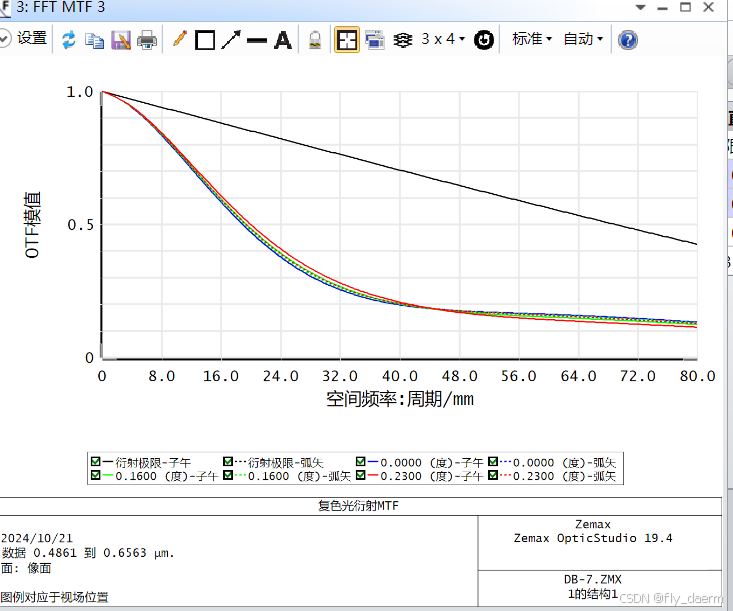

修改完后的MTF

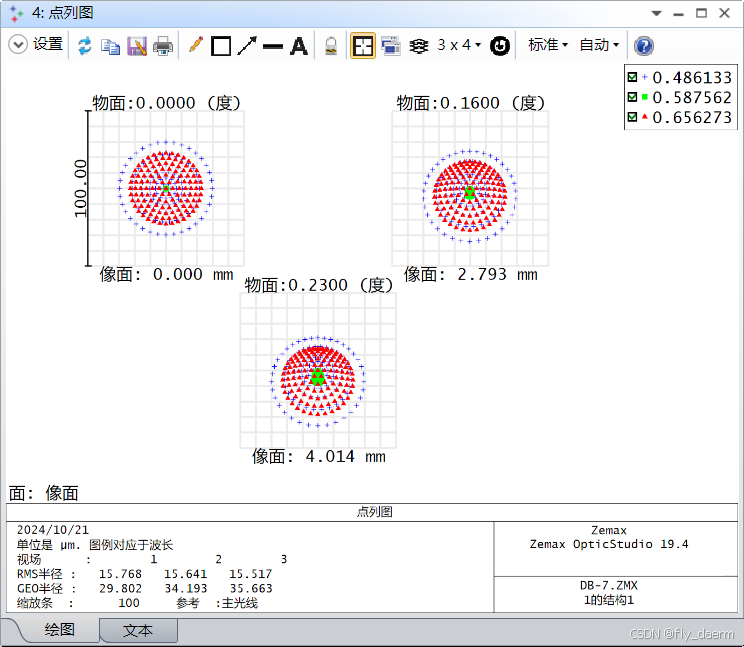

弥散斑

2.3 EFFL
