Tessent mbist加一条TCK的bist_clk时钟通路方便debug

最新推荐文章于 2025-05-20 21:42:51 发布
最新推荐文章于 2025-05-20 21:42:51 发布
阅读量345 收藏 3
点赞数 4
文章标签： fpga开发 基带工程 云计算 risc-v 边缘计算
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/myx_mike/article/details/146361804
版权

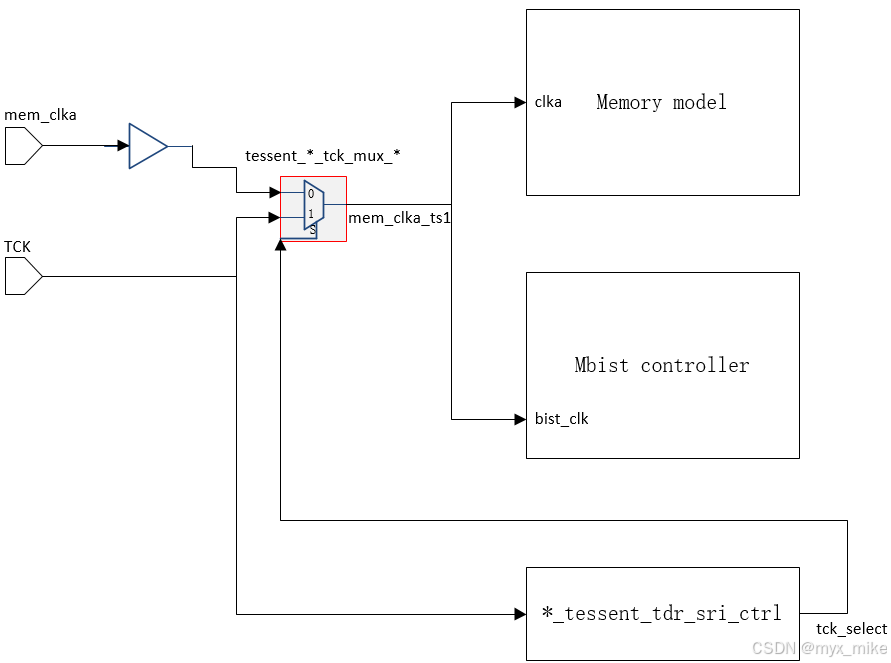

在插Tessent mbist的时候，如果没有Tessent OCC，又想留一条mbist 低速测试的debug路径，则需要在Memory clk和bist_clk共同路径节点处插一个mux。bist_clk实质是Memory clk中的一路clock，即bist_clk是选的memory clk中的一个，所以这个mux是插在memory clk上面的，可能会影响到memory的clock delay从而影响memory性能。

插入的tessent_persistent_cell_tck_mux_*_inst，可以指定其插在port上，也可以说buf或者ckcell的output pin上面，具体位置在spec中指定node就行。

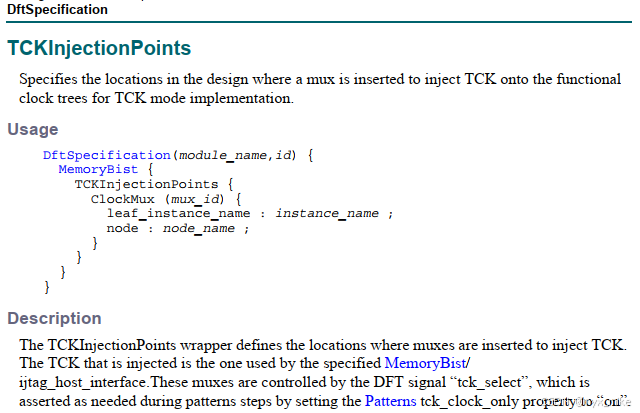

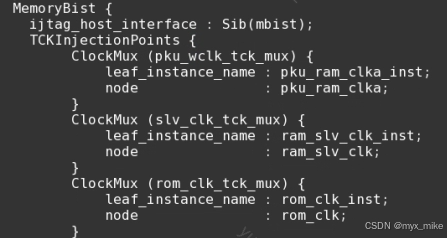

spec加入一个TCKInjectionPoints的Wrapper指定：

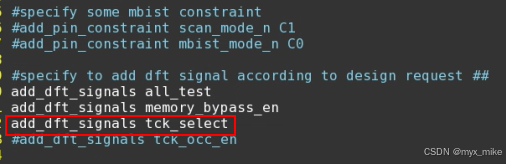

同时，在生成mbist的tck脚本还要加个生成tck_select信号tdr的设置：

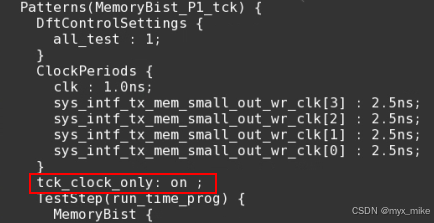

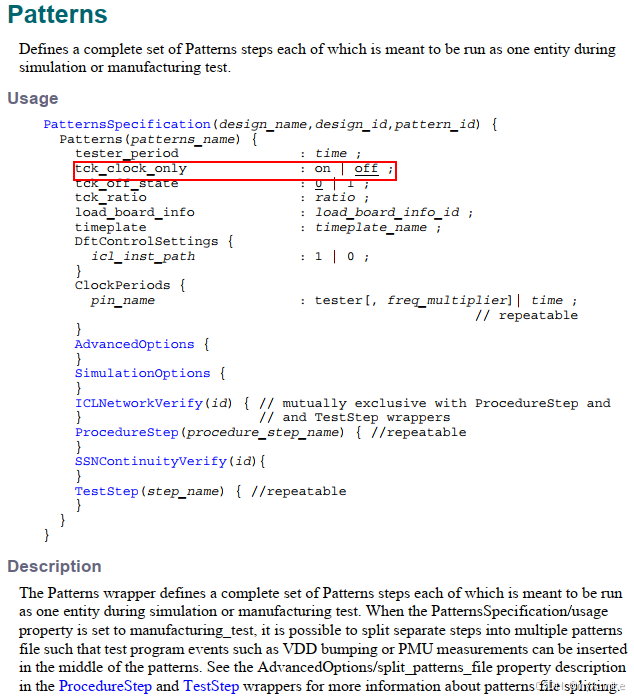

电路生成之后，正常情况下默认是不用TCK作为Memory clock用的，只有debug的时候才用TCK的clock作为Memory clock低速测试。即pattern重新生成低速TCK的pattern，而pattern spec就需要指定一个tck_clock_only:on的设置：
