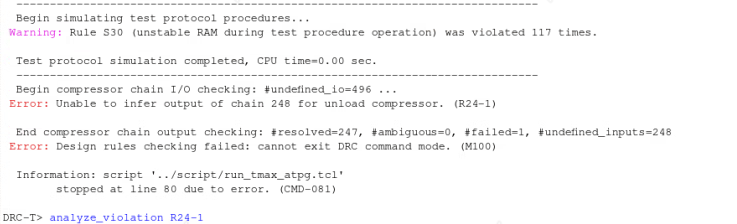

TetraMAX跑ATPG，刚开始跑DRC-Checking就报告scan chain out无法推理cann't infer：

其实这个是很显然的电路问题，少了约束或者就是电路自身有问题。

即scan out的io被逻辑gating住了，即reg/Q ----> combi-logic ----> scan_out在combi-logic被某个信号gating住了。

上述Error就是因为在combi-logic处有个scan_mode信号的gating，因为scan_mode信号的约束设置没有能够传递到这个combi-logic的gating位置导致的，或者是scan_mode==1信号约束就没有设置上导致的。
