DC综合工具脚本抓取全部scan chain上的cell

最新推荐文章于 2025-06-17 14:24:33 发布

myx_mike

最新推荐文章于 2025-06-17 14:24:33 发布

阅读量148

点赞数 1

文章标签：基带工程 fpga开发云计算 risc-v 边缘计算

本文链接：https://blog.youkuaiyun.com/myx_mike/article/details/145882431

版权

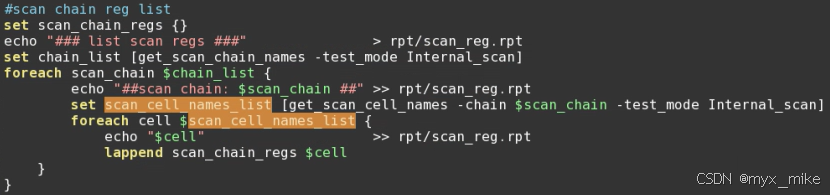

1. 先抓取到某个test_mode下的全部scan chain

2. foreach逐个scan chain去抓取该scan chain上的reg

3. 抓取到该scan chain的reg后，逐个放到scan chain reg的集合中

4. 如果是想单取其中某个子模块的scan chain reg，则可以在scan chain reg的集合中将该子模块的cell单独抓取出来，比如mcu

5. 如果是想抓取没有串到scan chain的reg，则将全部registers移除scan chain reg集合
