VCS时序后仿真——设置特定instance不做时序检查

最新推荐文章于 2024-11-06 17:24:39 发布
最新推荐文章于 2024-11-06 17:24:39 发布
阅读量3.3k 收藏 30
点赞数 14
文章标签： 基带工程 fpga开发 云计算 risc-v 边缘计算
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/myx_mike/article/details/139274231
版权

1. 一种方式是通过tcheck instance_name -xgen -disable，在sim的ucli tcl中运行，可以将不需要时序检查的violation cell不产生X而影响到时序后仿真的结果，但log中依旧会报告有时序Timing violation。

2. 这里重点讲的是另一种方式，可以对特定instance设置不检查时序timing check。

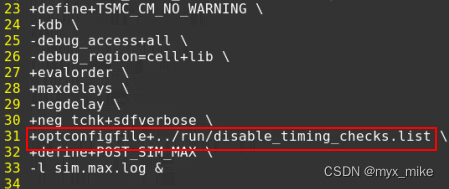

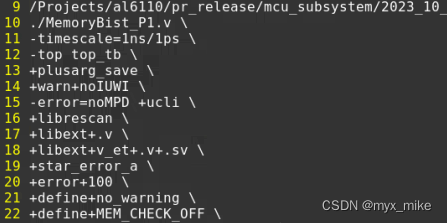

首先，在vcs 命令加一个+optconfigfile+file_name的命令option

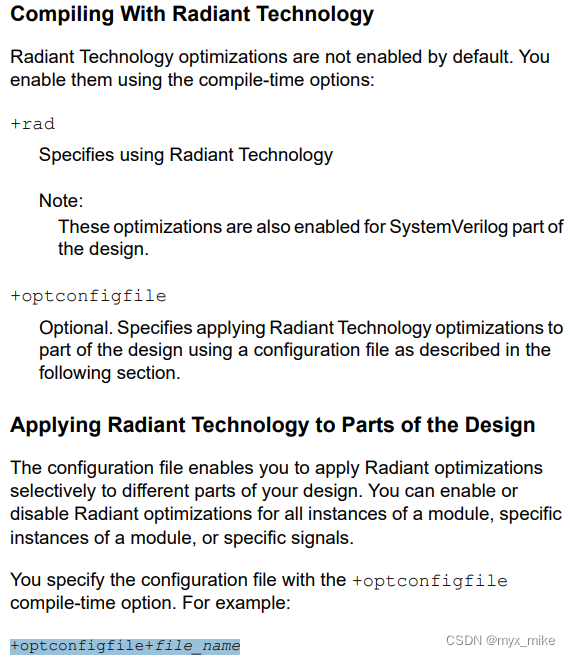

让VCS在编译的时候吃进来一个配置文件，具体关于配置文件在VCS的应用可以参考VCS user-guide：

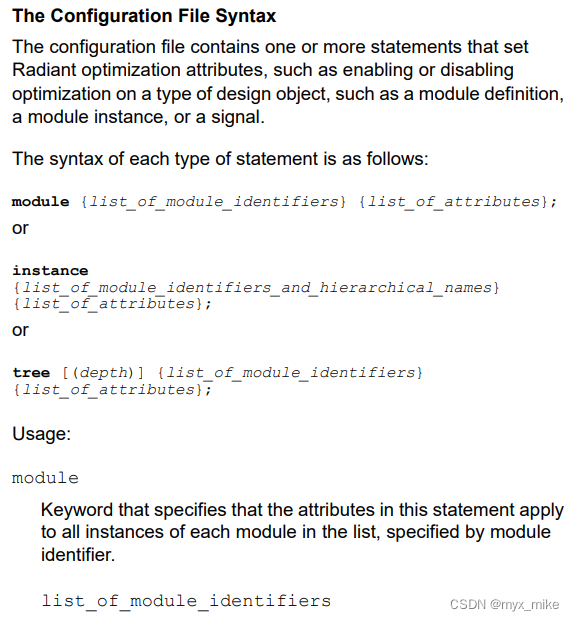

configfile配置文件语法在VCS user-guide也有描述：

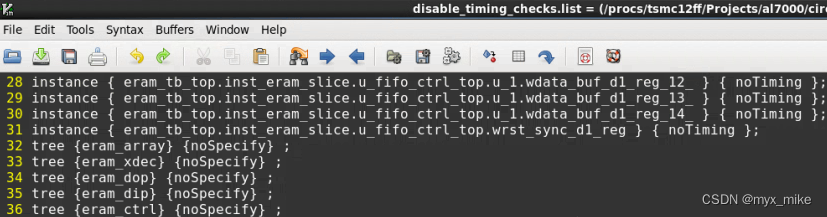

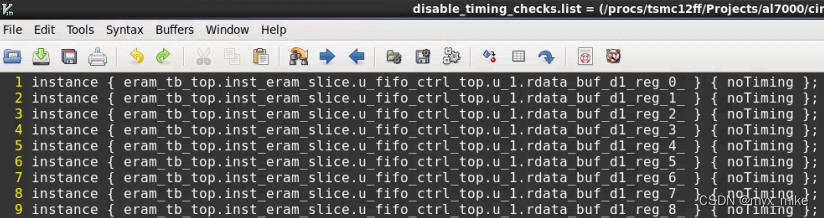

然而，我们是想用这个配置文件configfile设置noTiming check的instance，所以，设置noTiming check的配置文件如下：

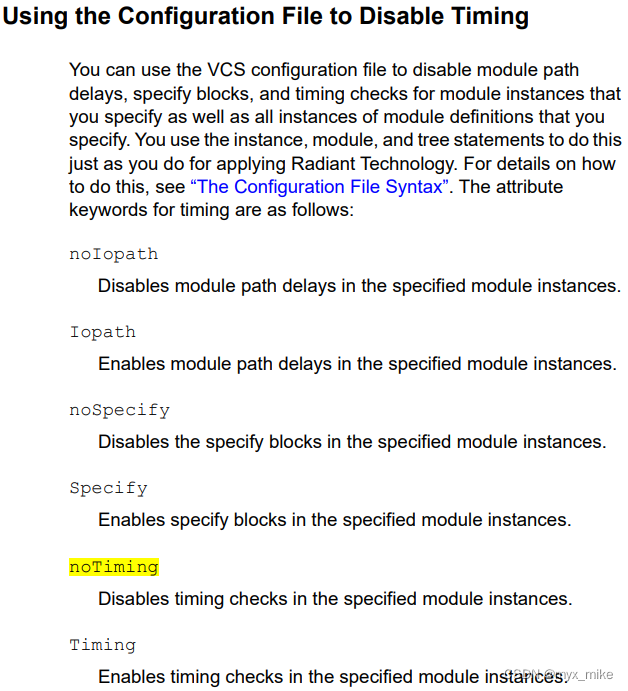

这在VCS user-guide有一章节专门讲Disable Timing的
