【气动学】基于H型垂直轴风力发电机气动分析附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码获取及仿真咨询内容私信。

🔥 内容介绍

一、引言：H型垂直轴风力发电机的技术优势与气动研究意义

在新能源发电领域，风力发电因清洁可再生、资源分布广泛等优势，成为全球能源转型的核心方向之一。风力发电机按轴系布置方式可分为水平轴（HAWT）与垂直轴（VAWT）两大类。其中，H型垂直轴风力发电机（H-VAWT）以其结构对称、风攻角稳定、对风向不敏感、安装维护便捷等独特优势，在低风速区域、城市分布式发电及复杂地形场景中展现出显著应用潜力。

气动性能是决定风力发电机能量捕获效率与运行稳定性的核心因素。H-VAWT的气动过程具有强非线性、非定常性特征——叶片在旋转过程中需经历迎风、背风等不同姿态，攻角随方位角周期性变化，易产生动态失速、涡脱落等复杂气动现象，直接影响机组的功率输出与结构载荷。因此，深入开展H-VAWT的气动分析，揭示其气动特性演化规律，优化气动设计参数，对提升机组能量转换效率、降低运行风险具有重要的理论与工程意义。本文将从结构原理、气动分析方法、核心气动特性及优化策略等方面，系统解析H-VAWT的气动特性。

二、基础理论：H型垂直轴风力发电机结构与气动原理

2.1 核心结构组成

H型垂直轴风力发电机的核心结构呈“H”形对称布局，主要由叶片、主轴、支架及发电机等部件组成：1. 叶片：通常采用2-4片直叶片，沿主轴径向对称分布，叶片截面多选用翼型（如NACA系列、FX系列），决定了机组的核心气动性能；2. 主轴：垂直于地面布置，一端连接叶片，另一端通过传动机构连接发电机，将叶片旋转的机械能转化为电能；3. 支架：用于固定主轴与机组整体，保障运行稳定性。其结构对称性使得机组在任意风向条件下均可捕获风能，无需额外调向装置，简化了系统设计。

2.2 核心气动原理

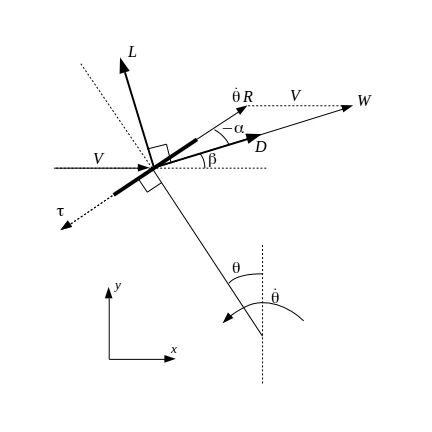

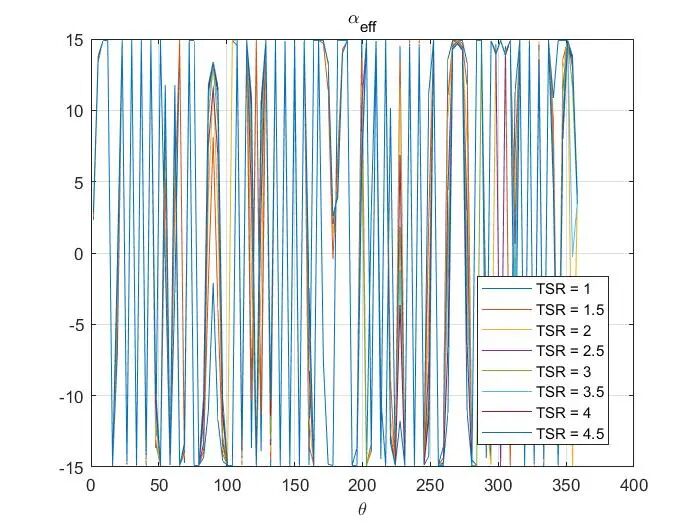

H-VAWT属于升力型垂直轴风力发电机，其能量捕获依赖翼型叶片的升力效应，区别于阻力型垂直轴发电机（如萨窝纽斯型）的阻力驱动机制。当气流流经叶片时，因翼型上下表面的流速差异产生压力差，形成驱动叶片旋转的升力。其气动过程可通过相对风速分析：叶片旋转产生的切向速度与来流风速合成相对风速，相对风速与叶片弦线的夹角即为攻角（α），攻角的大小直接决定升力与阻力的幅值——当攻角在失速角范围内时，升力随攻角增大而增大，推动叶片高效旋转；当攻角超过失速角，翼型表面气流分离，升力骤降、阻力激增，出现动态失速现象，导致机组效率下降。

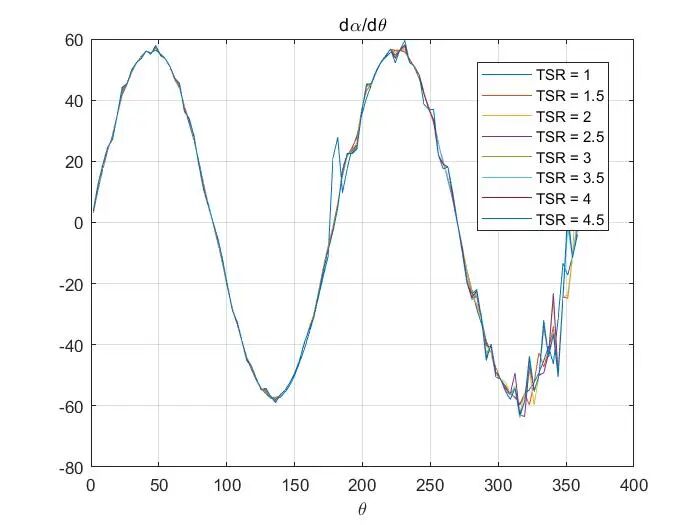

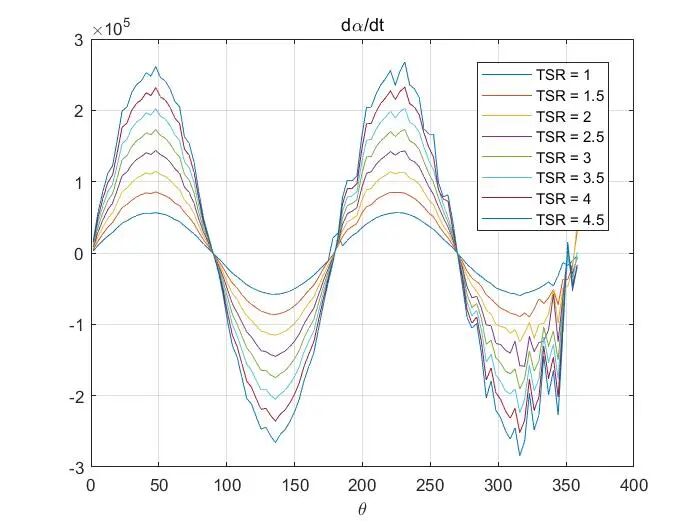

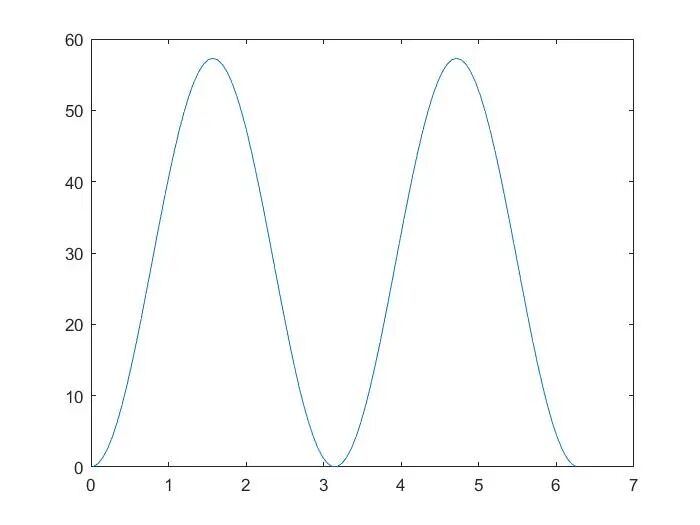

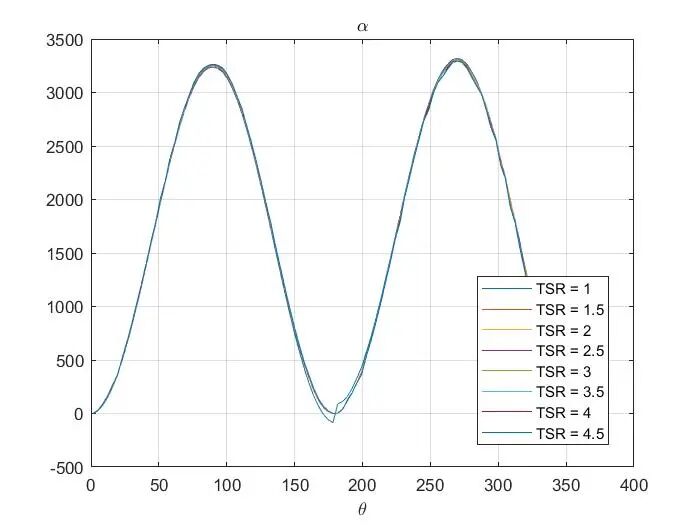

此外，H-VAWT的气动特性具有显著的周期性：叶片旋转一周（方位角0°-360°）内，相对风速的大小与方向随方位角周期性变化，导致攻角在-90°-90°范围内周期性波动，使得叶片表面的气流分离状态、涡结构演化均呈现周期性非定常特征，进一步增加了气动分析的复杂性。

三、H型垂直轴风力发电机气动分析方法

当前H-VAWT的气动分析方法主要分为三大类：理论解析法、实验测试法与数值模拟法（CFD）。三类方法各有优劣，在实际研究中常结合使用，以实现气动特性的全面精准分析。

3.1 理论解析法

理论解析法基于空气动力学基本理论，通过建立简化的气动模型推导机组的功率输出、气动载荷等关键参数，具有计算效率高、物理意义明确的优势。常用的理论模型包括：

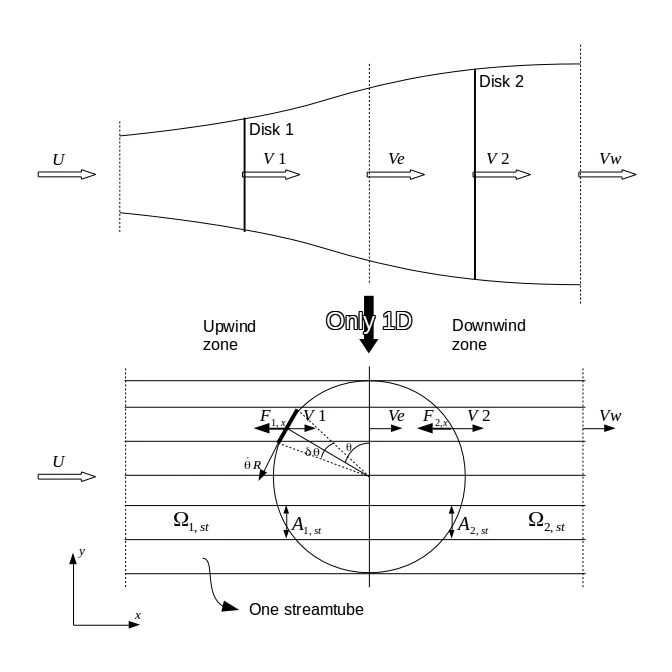

1.  双多流管模型（Double Multiple Streamtube, DMST）：将风轮划分为多个流管，考虑上游来流与下游尾流的相互影响，通过求解每个流管内的动量方程与翼型气动系数，计算风轮的整体气动性能。该模型简化了风轮内的复杂流场，适用于初步设计阶段的气动性能估算，但对动态失速、涡干扰等非定常效应的描述精度有限。

2.  叶素动量理论（Blade Element Moment, BEM）：将叶片沿展向划分为多个叶素，假设每个叶素的气动性能相互独立，通过计算每个叶素的升力与阻力，积分得到整个叶片的气动载荷与功率输出。相较于多流管模型，BEM模型可考虑叶片展向气动参数的分布差异，精度更高，但同样难以精准描述非定常气动效应。

3.  动态失速模型：针对H-VAWT的周期性攻角变化特征，在经典理论模型中引入动态失速修正因子（如Leishman-Beddoes模型），通过描述翼型在非定常攻角变化下的气动系数滞后效应，提升理论模型对动态失速工况的预测精度。

3.2 实验测试法

实验测试法通过搭建物理实验平台，实测H-VAWT在不同来流条件下的气动性能与流场特征，是验证理论模型与数值模拟结果可靠性的核心手段。常用的实验方式包括：

1.  风洞实验：在风洞内搭建H-VAWT缩尺模型，通过风速控制系统调节来流风速，利用力传感器、扭矩传感器测量叶片的气动载荷与功率输出，结合粒子图像测速（PIV）技术可视化风轮周围的流场结构（如涡脱落、气流分离区域）。风洞实验可精准控制实验条件，重复性好，但受限于风洞尺寸与实验成本，难以开展全尺寸机组的实验研究。

2.  现场实测：在实际风场中搭建全尺寸H-VAWT机组，通过部署风速仪、风向仪、功率分析仪等设备，长期监测机组在真实风况（如湍流、阵风）下的气动性能与运行状态。现场实测结果具有极高的工程参考价值，但受自然风况不确定性影响，实验周期长、数据离散性大。

3.3 数值模拟法（CFD）

随着计算流体力学（CFD）技术的发展，数值模拟法已成为H-VAWT气动分析的主流方法。该方法基于Navier-Stokes方程，通过离散化求解流场控制方程，可精准描述风轮周围的复杂流场结构（如涡脱落、气流分离、尾流干涉），以及叶片表面的气动载荷分布。H-VAWT的CFD数值模拟关键技术包括：

1.  网格划分：采用结构化网格或非结构化网格离散计算域，对叶片表面、风轮附近等气动梯度较大的区域进行网格加密，确保流场细节的精准捕捉；

2.  湍流模型选择：根据流场复杂度选择合适的湍流模型，常用模型包括k-ε双方程模型（适用于稳态流场初步分析）、SST k-ω模型（适用于边界层分离工况）、大涡模拟（LES，适用于非定常涡结构的精准描述）；

3.  运动边界处理：采用滑移网格（Sliding Mesh）或动网格（Dynamic Mesh）技术处理叶片旋转的运动边界，确保旋转过程中流场计算的连续性；

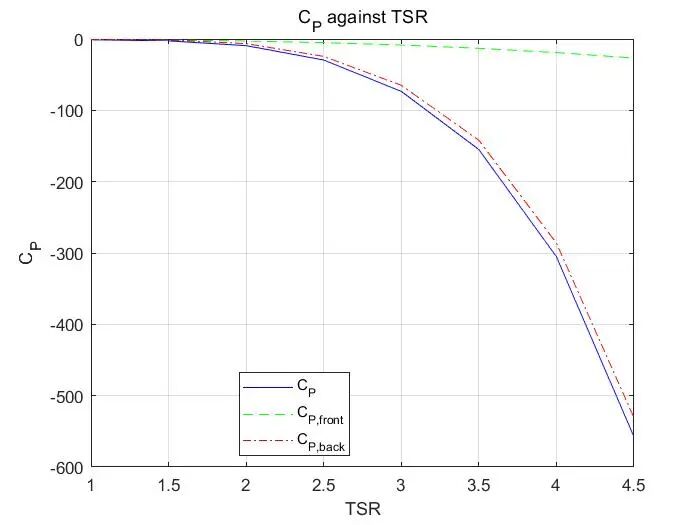

4.  气动参数计算：通过数值模拟结果提取叶片表面的压力分布、升阻力系数、功率系数等关键气动参数，分析不同工况下的气动特性演化规律。

CFD数值模拟法兼具理论解析法的灵活性与实验测试法的精准性，可模拟复杂风况与全尺寸机组的气动过程，但计算成本较高，对硬件算力要求较高。
