本文档围绕多无人机协同三维路径规划问题，提出基于黑翅鸢算法（Black Kite Algorithm, BKA）的求解方案。内容涵盖问题建模、BKA算法原理、协同规划流程、MATLAB实现代码及结果分析，为多无人机在复杂三维环境中的协同导航提供技术参考。
一、核心定义与问题建模
1. 多无人机协同三维路径规划目标：在满足无人机飞行约束（最大爬升角、最小转弯半径、飞行速度等）的前提下，为多架无人机规划出从各自起点到终点的三维路径，实现路径长度最短、能耗最低、避障安全且协同任务完成效率最优（如时间同步、路径无冲突）。
2. 三维环境建模：采用栅格法构建三维环境模型，将规划空间离散为三维栅格单元，通过二进制矩阵标记障碍物区域（1表示有障碍，0表示无障碍）。环境参数包括空间范围（X∈[0,X_max], Y∈[0,Y_max], Z∈[0,Z_max]）、障碍物分布、禁飞区等。
3. 约束条件：
-
几何约束：路径节点间的距离不超过无人机最大飞行步长，相邻路径段的夹角不超过最大爬升/俯冲角（通常≤30°），转弯半径不小于最小安全转弯半径；
-
安全约束：路径上所有节点与障碍物的距离不小于安全距离阈值；
-
协同约束：多无人机路径在时间和空间上无冲突，避免碰撞；若需任务同步，各无人机到达终点的时间差不超过允许范围。
二、黑翅鸢算法（BKA）原理

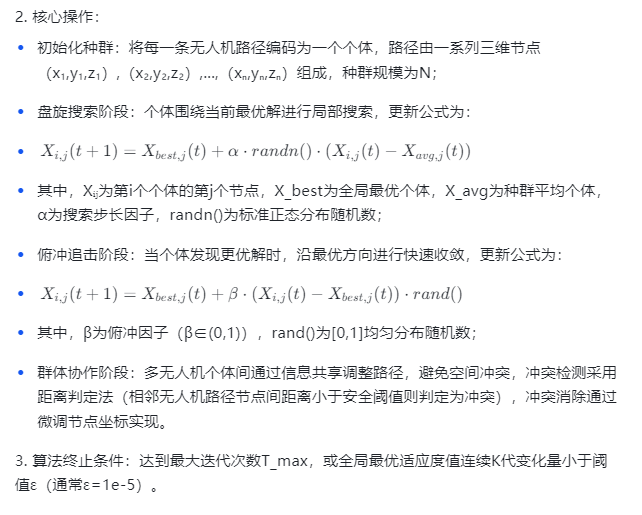

1. 算法灵感：黑翅鸢算法模拟黑翅鸢在捕猎过程中的飞行与搜索行为，其核心机制包括“盘旋搜索”“俯冲追击”“群体协作”三个阶段，通过个体与群体的信息交互实现全局最优解的高效搜索。

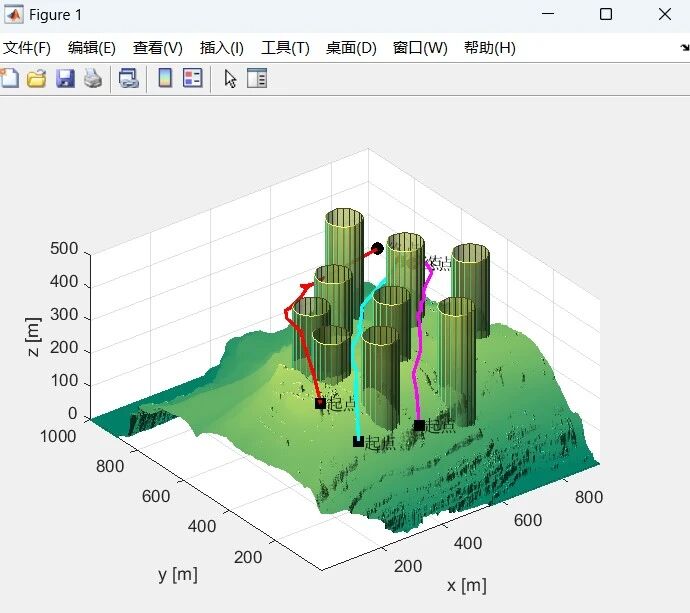

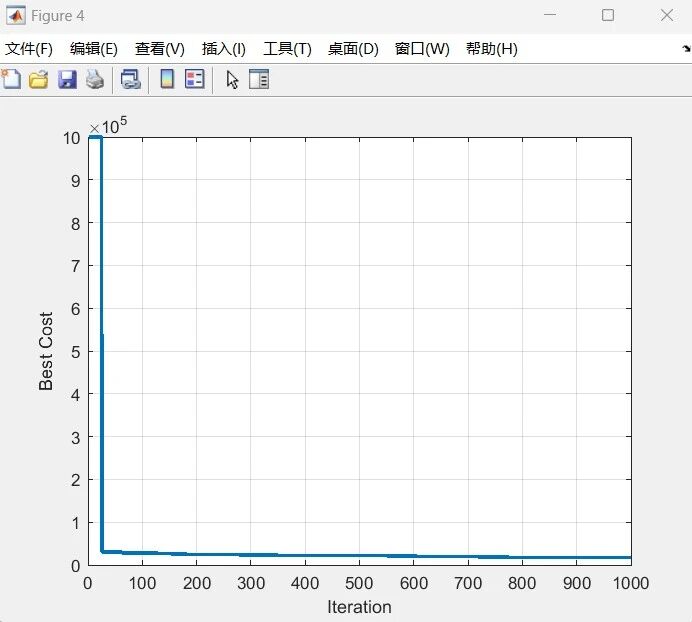

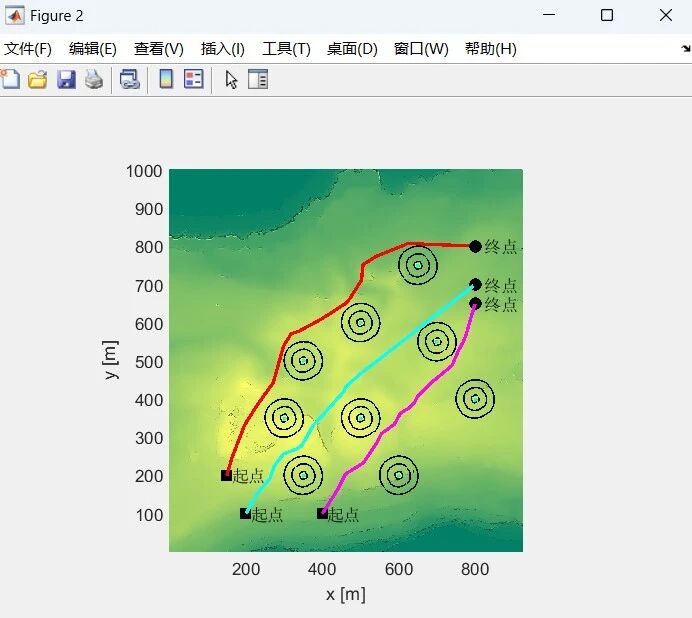

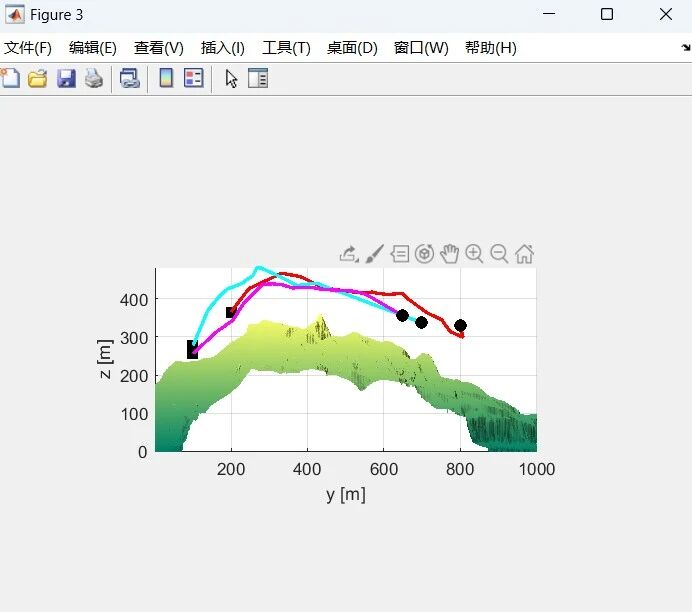

⛳️ 运行结果
📣 部分代码
%{
This function will plot:
- model with a terrain map and obstacles
- solutions with different views
%}
function PlotSolution1(sol,model,gca1,gca2,gca3)
% global model
smooth = 0.99;
%% Plot 3D view
figure(gca1);
PlotModel(model)
x=sol.x;
y=sol.y;
z=sol.z;
% Start location
xs=model.start(1);
ys=model.start(2);
zs=model.start(3);
% Final location
xf=model.end(1);
yf=model.end(2);
zf=model.end(3);
x_all = [xs x xf];
y_all = [ys y yf];
z_all = [zs z zf];
N = size(x_all,2); % real path length
% Path height is relative to the ground height
for i = 1:N
z_map = model.H(round(y_all(i)),round(x_all(i)));
z_all(i) = z_all(i) + z_map;
end
% given data in a point matrix, xyz, which is 3 x number of points
xyz = [x_all;y_all;z_all];
[ndim,npts]=size(xyz);
xyzp=zeros(size(xyz));
for k=1:ndim
xyzp(k,:)=ppval(csaps(1:npts,xyz(k,:),smooth),1:npts);
end
plot3(xyzp(1,:),xyzp(2,:),xyzp(3,:),'m','LineWidth',2);
% plot start point
plot3(x_all(1),y_all(1),z_all(1),'ks','MarkerSize',7,'MarkerFaceColor','k');
% plot target point
plot3(x_all(N),y_all(N),z_all(N),'ko','MarkerSize',7,'MarkerFaceColor','k');
% hold off;
text(x_all(1),y_all(1),z_all(1),' 起点')
text(x_all(N),y_all(N),z_all(N),' 终点')
%% Plot top view
figure(gca2);
mesh(model.X,model.Y,model.H); % Plot the data
colormap summer; % Default color map.
set(gca, 'Position', [0 0 1 1]); % Fill the figure window.
axis equal vis3d on; % Set aspect ratio and turn off axis.
shading interp; % Interpolate color across faces.
material dull; % Mountains aren't shiny.
camlight left; % Add a light over to the left somewhere.
lighting gouraud; % Use decent lighting.
xlabel('x [m]');
ylabel('y [m]');
zlabel('z [m]');
hold on
% Threats as cylinders
threats = model.threats;
threat_num = size(threats,1);
for i = 1:threat_num
threat = threats(i,:);
threat_x = threat(1);
threat_y = threat(2);
threat_z = max(max(model.H))+1; % choose z to be the highest peak
threat_radius = threat(4);
for j=1:3
% Define circle parameters:
% Make an array for all the angles:
theta = linspace(0, 2 * pi, 2000);
% Create the x and y locations at each angle:
x = threat_radius * cos(theta) + threat_x;
y = threat_radius * sin(theta) + threat_y;
% Need to make a z value for every (x,y) pair:
z = zeros(1, numel(x)) + threat_z;
% Do the plot:
% First plot the center:
plot3(threat_x, threat_y, threat_z, 'o', 'color', 'y', 'MarkerSize', 3, 'MarkerFaceColor','m');
% Next plot the circle:
plot3(x, y, z, '-', 'color', 'k', 'LineWidth', 1);
% Repeat for a smaller radius
threat_radius = threat_radius - 20;
end
end
% plot path
plot3(xyzp(1,:),xyzp(2,:),xyzp(3,:),'m','LineWidth',2);
% plot start point
plot3(x_all(1),y_all(1),z_all(1),'ks','MarkerSize',7,'MarkerFaceColor','k');
% plot target point
plot3(x_all(N),y_all(N),z_all(N),'ko','MarkerSize',7,'MarkerFaceColor','k');
text(x_all(1),y_all(1),z_all(1),' 起点')
text(x_all(N),y_all(N),z_all(N),' 终点')
% Set top view
view(0,90)
% hold off;
%% Plot side view
figure(gca3);
mesh(model.X,model.Y,model.H); % Plot the data
colormap summer; % Default color map.
set(gca, 'Position', [0 0 1 1]); % Fill the figure window.
axis equal vis3d on; % Set aspect ratio and turn off axis.
shading interp; % Interpolate color across faces.
material dull; % Mountains aren't shiny.
camlight left; % Add a light over to the left somewhere.
lighting gouraud; % Use decent lighting.
xlabel('x [m]');
ylabel('y [m]');
zlabel('z [m]');
hold on
% plot path
plot3(xyzp(1,:),xyzp(2,:),xyzp(3,:),'m','LineWidth',2);
% plot start point
plot3(x_all(1),y_all(1),z_all(1),'ks','MarkerSize',7,'MarkerFaceColor','k');
% plot target point
plot3(x_all(N),y_all(N),z_all(N),'ko','MarkerSize',7,'MarkerFaceColor','k');
% text(x_all(1),y_all(1),z_all(1),' Start')
% text(x_all(N),y_all(N),z_all(N),' End')
view(90,0);
% hold off;
end
