一、引言：单目视觉SLAM的核心挑战与卡尔曼滤波的适配价值
视觉SLAM（同步定位与地图构建）的核心目标是让机器人在未知环境中，仅通过视觉传感器实时获取自身位姿（位置+姿态）并构建环境三维地图。其中，单目相机因体积小、成本低、无硬件同步需求等优势，成为移动机器人、AR/VR等领域的主流传感器，但单目视觉SLAM存在两大核心痛点：一是“尺度模糊”问题，单张图像无法直接获取深度信息，需通过多帧匹配推断三维结构，易受运动模糊、光照变化影响；二是实时性与精度的平衡难题，位姿估计与三维特征重建的耦合计算量大，噪声干扰会导致估计结果漂移。
卡尔曼滤波作为一种高效的线性最优估计方法，凭借“预测-更新”的递推特性，能在噪声环境中精准融合多源信息，恰好适配单目视觉SLAM的实时估计需求。本文聚焦“单目相机连续帧”场景，提出基于卡尔曼滤波的实时视觉SLAM方案：通过提取连续帧图像的特征点并匹配，构建卡尔曼滤波的状态方程与观测方程，实现相机位姿与环境三维特征点的同步估计，同时抑制噪声干扰，解决尺度模糊与漂移问题。本文将从核心原理、关键流程、实现要点到仿真验证，全面拆解方案的技术细节，为单目视觉SLAM的工程落地提供可参考的思路。
二、核心基础：单目视觉SLAM原理与卡尔曼滤波适配逻辑
（一）单目视觉SLAM核心逻辑
单目视觉SLAM的核心是通过相机连续帧图像的“视觉约束”，同时求解相机运动（位姿）和环境三维结构。其基本流程可概括为： 1. 图像预处理：对连续帧图像进行去畸变、灰度化等处理，提升特征提取的稳定性； 2. 特征提取与匹配：从相邻帧图像中提取稳定特征点（如SIFT、ORB特征），通过特征描述子匹配找到同源特征点（同一环境点在不同帧的投影）； 3. 运动估计：利用同源特征点的二维像素坐标约束，求解相机从当前帧到下一帧的位姿变化； 4. 三维重建：结合多帧相机位姿，通过三角化方法计算同源特征点对应的环境三维坐标； 5. 地图优化与更新：将新估计的三维特征点加入地图，通过后端优化（如BA优化）修正位姿与地图误差。
单目视觉SLAM的核心难点在于：① 尺度模糊，单目相机无法直接测量深度，需通过两帧以上的运动估计尺度，初始运动不确定时易出现尺度漂移；② 噪声敏感，图像特征匹配误差、相机内参误差会累积到位姿与地图估计中，导致结果发散；③ 实时性要求高，连续帧处理需在毫秒级完成，传统后端优化算法计算量大，难以满足实时需求。
（二）卡尔曼滤波核心原理与适配价值
卡尔曼滤波是一种针对线性系统的无偏最小方差估计方法，核心通过“预测-更新”两步递推，融合系统模型预测值与观测值，得到最优状态估计。其核心优势在于： 1. 递推式计算：无需存储历史数据，仅通过当前状态与观测值更新，计算量小，适配实时场景； 2. 噪声抑制：通过协方差矩阵量化系统噪声与观测噪声，平衡预测与观测的权重，提升估计稳定性； 3. 多变量同步估计：可同时估计多个耦合状态量，恰好适配单目SLAM中“位姿+三维特征点”的同步估计需求。
卡尔曼滤波适配单目视觉SLAM的核心逻辑：将“相机位姿+环境三维特征点坐标”作为统一的系统状态向量，通过相机运动模型构建状态方程（预测相机位姿与特征点位置变化），通过单目相机的投影模型构建观测方程（将三维特征点投影到二维像素平面，与实际观测的特征点坐标匹配），最终通过卡尔曼滤波的“预测-更新”流程，实现状态向量的最优估计，同时抑制噪声干扰。
三、核心实现：基于卡尔曼滤波的单目视觉SLAM全流程
基于卡尔曼滤波的单目视觉SLAM核心流程分为“预处理与特征匹配-系统建模（状态/观测方程）-卡尔曼滤波递推-后端优化”四步，每一步均围绕“单目连续帧”与“同步估计”需求设计，具体拆解如下：
（一）步骤1：图像预处理与特征提取匹配
该步骤为卡尔曼滤波提供可靠的观测输入，核心是获取相邻帧的同源特征点，具体实现：
-
图像预处理：对单目相机采集的连续帧图像进行去畸变处理（利用相机内参矩阵与畸变系数修正像素偏差），再转换为灰度图减少计算量；若光照变化剧烈，可进行直方图均衡化处理，提升特征匹配稳定性。
-
特征提取：选择ORB特征（兼具SIFT的稳定性与SURF的实时性）作为核心特征，提取相邻帧（第k帧与第k-1帧）图像的ORB特征点，得到特征点的二维像素坐标与描述子。ORB特征通过FAST角点检测提取关键点，再通过BRIEF描述子生成特征描述子，适配实时处理需求。
-
特征匹配与筛选：采用FLANN匹配器对两帧的ORB描述子进行匹配，得到初始匹配对；再通过RANSAC算法剔除误匹配对（利用基础矩阵约束筛选同源特征点），最终得到可靠的同源特征点集合，记为第k-1帧的像素坐标集合$$u_{k-1}$$与第k帧的像素坐标集合$$u_k$$。
（二）步骤2：系统建模——卡尔曼滤波的状态方程与观测方程

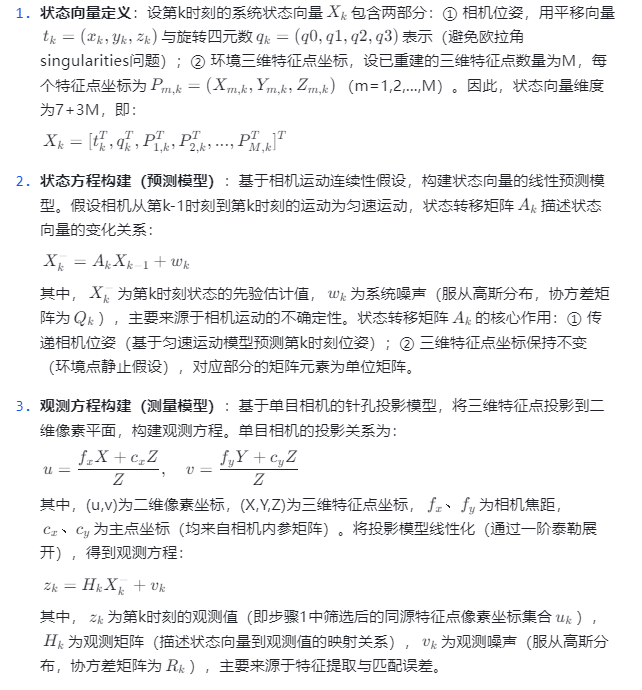

系统建模是卡尔曼滤波适配单目SLAM的核心，需将“相机位姿+三维特征点”纳入状态向量，同时基于相机运动模型与投影模型构建方程：

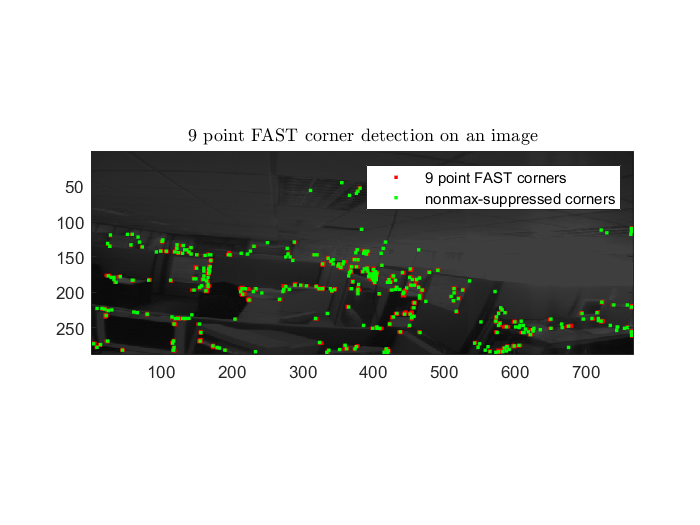

⛳️ 运行结果
📣 部分代码
= camera.Cx;
Cy = camera.Cy;
k1 = camera.k1;
k2 = camera.k2;
dx = camera.dx;
dy = camera.dy;
xu=(uvu(1)-Cx)*dx;
yu=(uvu(2)-Cy)*dy;
ru=sqrt(xu*xu+yu*yu);
rd=ru/(1+k1*ru^2+k2*ru^4);
% 10 iterations are enough to distort the usual monoSLAM camera image.
% Other cameras, run check_distortion.m
n_iterations = 20;
for k=1:n_iterations
f=rd+k1*rd^3+k2*rd^5-ru;
f_p=1+3*k1*rd^2+5*k2*rd^4;
rd=rd -f/f_p;
end
D=1+k1*rd^2+k2*rd^4;
xd=xu/D;
yd=yu/D;
uvd=[xd/dx+Cx; yd/dy+Cy];
