【交通牌识别】基于霍夫变换Hough实现道路交通牌识别附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码获取及仿真咨询内容私信。

🔥 内容介绍

一、道路交通牌识别的核心需求与视觉特征

道路交通牌是智能交通系统（ITS）、自动驾驶的关键感知对象，其识别需解决 “快速定位 + 准确分类” 两大核心问题。交通牌的视觉特征为识别提供关键依据，也是霍夫变换发挥作用的基础：

1.1 交通牌的典型视觉特征

特征维度	具体表现（以国内交通牌为例）	识别价值
形状	以矩形为主（如警告标志、指示标志），部分为圆形（如禁止通行标志）、八角形（如停车让行标志）	霍夫变换的核心检测目标，通过形状初步筛选交通牌区域
颜色	红底白字（禁止类）、黄底黑字（警告类）、蓝底白字（指示类）、绿底白字（高速指示类）	预处理阶段通过颜色分割缩小检测范围，降低干扰
尺寸	标准尺寸（如警告标志为等边三角形，边长 70cm；指示标志为矩形，长 50cm× 宽 30cm）	筛选误检区域（如过小的矩形可能是树叶、广告牌碎片）
内容	简洁图形（如箭头、感叹号）或文字（如 “限速 60”）	最终分类依据，需在霍夫变换定位后结合模板匹配 / OCR 实现

1.2 霍夫变换的核心作用

传统识别方法易受复杂背景（树木、建筑物、行人）、光照变化（阴天、逆光）、交通牌倾斜影响，而霍夫变换通过 **“图像空间→参数空间” 的映射 **，能高效检测图像中的直线、圆形等规则形状，恰好适配交通牌的形状特征：

• 针对矩形交通牌：用霍夫直线变换检测四条边，通过直线聚类与角度分析确定矩形区域；

• 针对圆形 / 八角形交通牌：用霍夫圆变换或 “霍夫直线 + 多边形拟合” 检测轮廓，定位目标区域；

• 优势：对边缘断裂、噪声干扰不敏感，即使交通牌部分被遮挡，仍能通过局部边缘恢复完整形状。

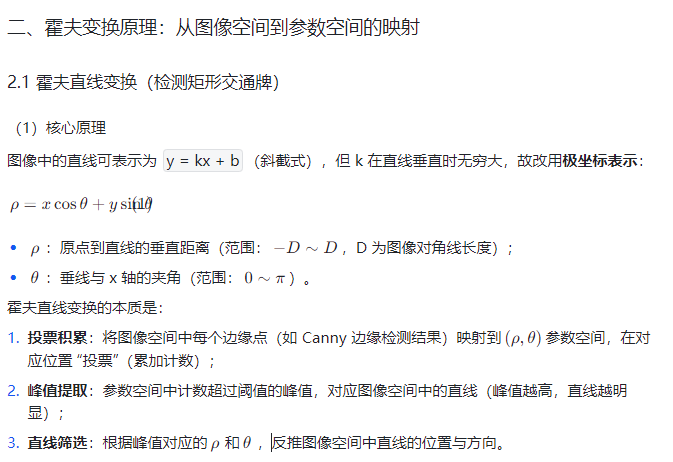

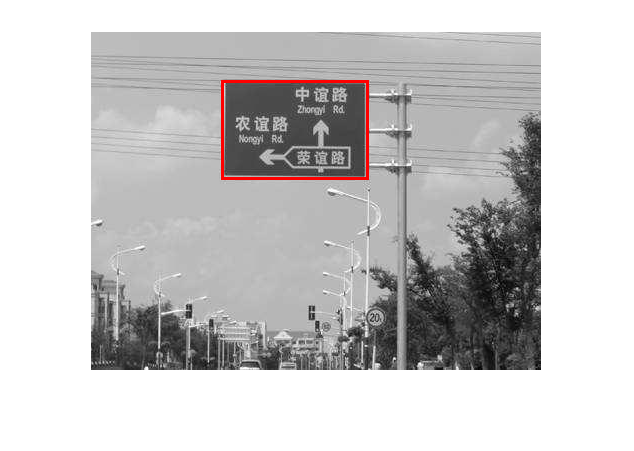

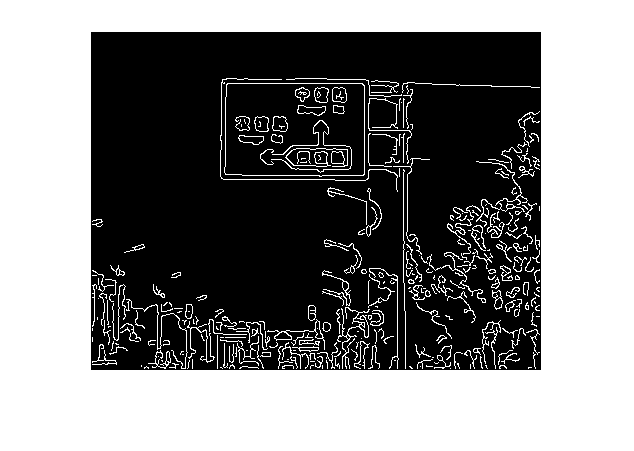

⛳️ 运行结果
