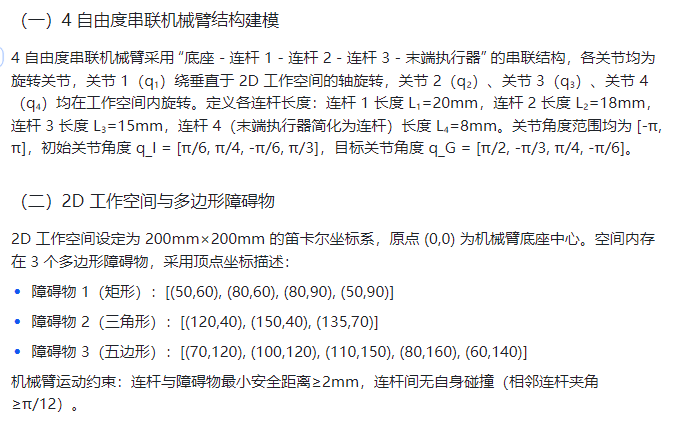

【机械臂路径规划】基于RRT快速探索随机树算法在多边形障碍物的 2D 工作空间中，寻找 4 自由度串联机械臂从初始关节角度（qI）到目标关节角度（qG）的无碰撞路径附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码获取及仿真咨询内容私信。

🔥 内容介绍

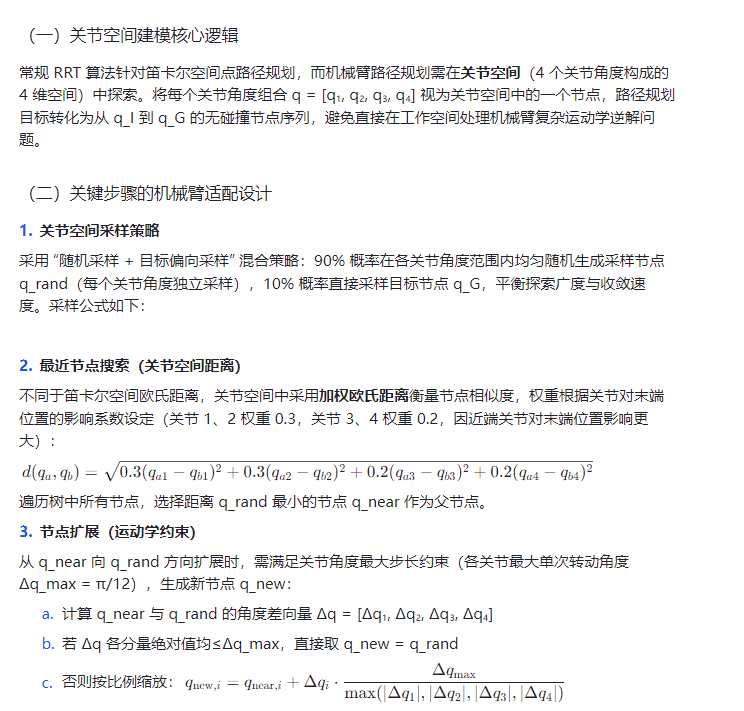

常规 RRT 算法针对笛卡尔空间点路径规划，而机械臂路径规划需在关节空间（4 个关节角度构成的 4 维空间）中探索。将每个关节角度组合 q = [q₁, q₂, q₃, q₄] 视为关节空间中的一个节点，路径规划目标转化为从 q_I 到 q_G 的无碰撞节点序列，避免直接在工作空间处理机械臂复杂运动学逆解问题。

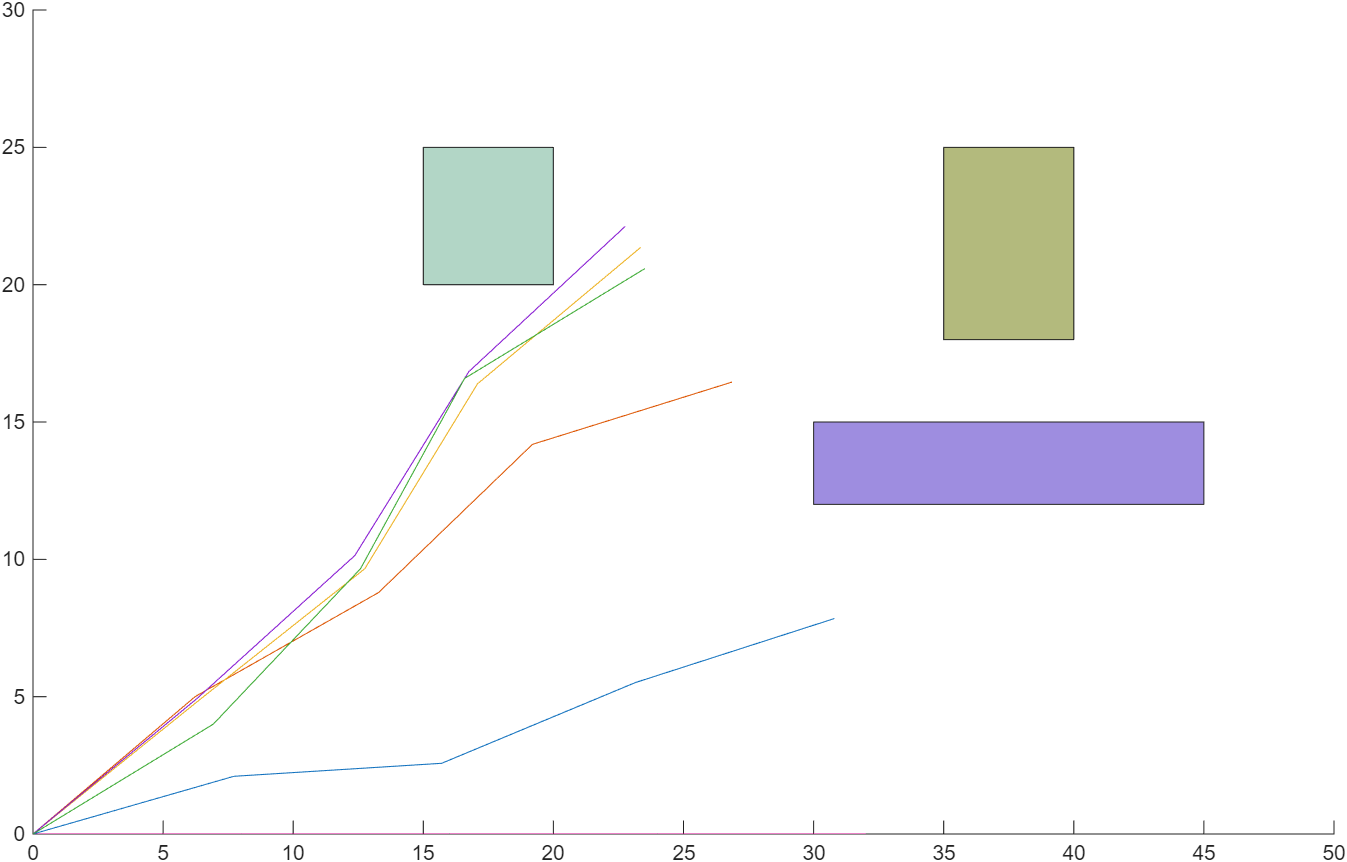

⛳️ 运行结果

📣 部分代码

dist(1:n) = inf; % it stores the shortest distance between the source node and any other node;

prev =[]; % Previous node, informs about the best previous node known to reach each network node

dist(ninit) = 0;

U = [1:n];

while ismember(ngoal,U)

[~,index]=min(dist(U));

C = U(index);

U(index) = [];

for v=1:n

if graph(C,v)>0 && graph(C,v) ~= inf

if(dist(C)+graph(C,v))<dist(v)

dist(v)=dist(C)+graph(C,v);

prev(v)=C;

end

end

end

end

prev_goal = [];

x = ngoal;

while prev(x) ~= ninit

prev_goal = [prev_goal prev(x)];

x = prev(x);

end

reverse = [prev_goal ninit];

r_route = [ngoal reverse];

route = flip(r_route);

cost = dist(ngoal);
