🔥 内容介绍

一、光伏系统 MPPT 的核心需求与传统算法局限

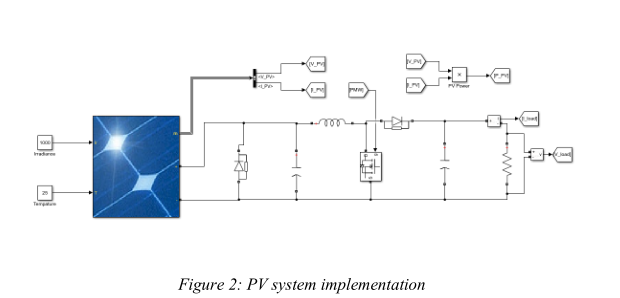

在光伏发电系统中，太阳能电池板的输出功率受光照强度、环境温度、阴影遮挡等因素影响，其输出特性呈 “非线性单峰”（无遮挡时）或 “多峰”（有遮挡时）曲线，仅在特定电压 / 电流下达到最大功率点（MPP）。最大功率点跟踪（MPPT）技术的核心目标是通过实时调整变换器（如 DC-DC 变换器）的占空比，使光伏系统始终运行在 MPP 附近，最大化电力输出。然而，传统 MPPT 算法在复杂工况下存在明显局限，难以满足高效发电需求。

1.1 光伏系统 MPPT 的核心技术需求

• 动态跟踪速度：当光照 / 温度突变（如云层遮挡、日出日落）时，需在 100ms 内响应并追踪新的 MPP，避免功率损失；

• 稳态跟踪精度：稳态运行时，实际输出功率与理论 MPP 功率的偏差需≤2%，减少长期功率损耗；

• 多峰环境适应性：在局部阴影遮挡下（如建筑物、树木遮挡部分电池板），输出特性出现多个局部最大功率点，算法需精准识别全局 MPP，避免陷入局部最优；

• 抗干扰能力：应对电网波动、传感器噪声等干扰，仍能稳定跟踪 MPP，避免频繁调整导致的系统震荡。

1.2 传统 MPPT 算法的局限性

当前主流传统算法（如 perturb and observe, P&O；incremental conductance, IC）虽实现简单，但存在显著不足：

• P&O 算法：通过周期性扰动电压观察功率变化方向调整，在 MPP 附近易出现 “震荡损耗”（功率波动幅度可达 5%-8%），且阴影遮挡下无法区分局部与全局 MPP；

• IC 算法：基于 “功率对电压的导数为零即 MPP” 的原理，精度高于 P&O，但计算复杂度高，光照突变时易因导数计算偏差导致跟踪滞后（响应时间≥200ms）；

• 单算法适配性差：传统算法多针对单一工况设计，无遮挡时 P&O/IC 可基本满足需求，但多峰环境下跟踪成功率不足 50%，难以适配复杂户外场景。

为此，需引入智能优化算法，结合 GSA 的全局搜索能力与 PSO 的局部收敛优势，构建高效、鲁棒的 MPPT 控制策略。

二、GSA 与 PSO 算法的 MPPT 适配性分析

GSA（引力搜索算法）模拟宇宙中天体间的引力相互作用，通过 “引力引导粒子运动” 实现全局寻优；PSO（粒子群优化）模拟鸟群捕食的群体协作，通过 “个体最优 - 全局最优引导” 快速收敛到局部最优。两者在 MPPT 控制中具有互补适配性，可分别解决 “全局寻优” 与 “局部精调” 的核心需求。

2.1 GSA 算法的 MPPT 适配性：全局寻优破解多峰难题

GSA 的核心逻辑是 “质量越大（目标函数越优）的粒子，对其他粒子的引力越强，引导群体向优区域聚集”，其在 MPPT 中的适配性体现在：

• 全局搜索能力强：GSA 通过引力作用覆盖整个可行域（光伏系统的电压范围，如 0-Voc，Voc 为开路电压），即使在多峰环境下（局部阴影导致多个功率峰值），也能通过粒子间的引力牵引，避免局限于局部峰值，精准定位全局 MPP；

• 参数鲁棒性高：GSA 的核心参数（引力常数、迭代次数）对跟踪结果影响较小，无需针对不同光伏组件（如单晶硅、多晶硅）频繁调整，适配不同类型光伏系统；

• 抗干扰能力优：GSA 通过群体粒子的引力协作，对传感器噪声（如电压 / 电流测量误差）具有 “平均滤波” 效应，噪声干扰下仍能稳定收敛到 MPP，波动幅度≤3%。

2.2 PSO 算法的 MPPT 适配性：局部精调提升跟踪精度

PSO 通过 “粒子记忆个体最优（pbest）与群体最优（gbest）位置，动态调整速度与方向”，其在 MPPT 中的适配性体现在：

• 局部收敛速度快：找到潜在 MPP 区域后，PSO 可通过 pbest/gbest 的引导快速逼近精确 MPP，收敛时间≤50ms，远快于 GSA（纯 GSA 收敛时间≥150ms），满足动态跟踪需求；

• 稳态精度高：PSO 在 MPP 附近的调整步长随迭代自适应减小，可将稳态功率波动控制在 2% 以内，避免传统算法的震荡损耗；

• 计算复杂度低：PSO 的速度 / 位置更新公式仅涉及线性运算，无需 GSA 的引力常数衰减、质量计算等复杂操作，可在低成本 MCU（如 STM32F103）上实时运行，硬件实现难度低。

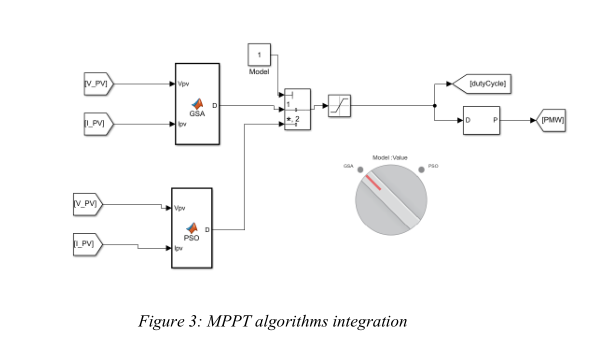

2.3 融合策略的必要性：GSA+PSO 协同优化

单独使用 GSA 或 PSO 均存在短板：GSA 全局寻优能力强但局部收敛慢，多峰环境下找到全局 MPP 后需长时间精调；PSO 局部收敛快但全局搜索弱，多峰环境下易陷入局部 MPP。因此，构建 “GSA 全局寻优 + PSO 局部精调” 的融合策略，可实现 “1+1>2” 的优化效果：

• 第一阶段（GSA 全局搜索）：光照稳定或阴影突变初期，通过 GSA 快速遍历电压可行域，定位全局 MPP 所在的 “大致区域”（如电压范围 V1-V2）；

• 第二阶段（PSO 局部精调）：进入 GSA 定位的区域后，切换为 PSO 算法，通过 pbest/gbest 引导快速收敛到精确 MPP，实现 “全局无遗漏、局部高精度” 的跟踪目标。

In recent years, there has been a significant increase in the use of photovoltaic (PV) systems for electricity generation. This growth has been driven by the rising global demand for clean and sustainable energy sources. The environmental benefits, cost reductions, and advancements in solar energy technology have made PV technology the leading trend in the global energy transition. However, it's important to recognize that the performance and efficiency of PV systems are influenced by various environmental factors and operating conditions, which can have a significant impact on their power generation capabilities.

One of the main challenges in maximizing the output of PV systems is accurately tracking the Maximum Power Point (MPP). The MPP represents the operating point that yields the highest power output from the solar panels. As solar irradiance, temperature,shading, and other factors fluctuate throughout the day, the MPP of the PV system also changes. To address this challenge and optimize energy harvesting from PV arrays, efficient and accurate Maximum Power Point Tracking (MPPT) algorithms are necessary.

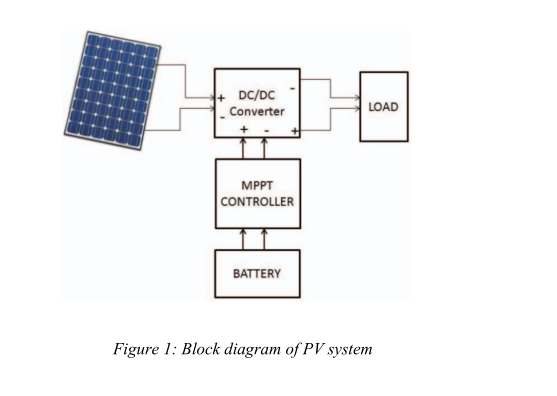

MPPT algorithms play a crucial role as the "brains" of PV systems. They continuously monitor operating conditions and adjust voltage and current to ensure that solar panels operate at their MPP. By flexibly adjusting the electrical load to match different environmental conditions, MPPT algorithms enable PV systems to extract the maximum available power, thereby improving overall energy conversion efficiency and output.

In this report, we focus on the development and evaluation of an improved MPPT system that utilizes the Gravitational Search Algorithm (GSA). GSA is an optimization algorithm inspired by the principles of gravitational force and mass interaction. It mimics the behavior of celestial bodies in space to search for optimal solutions in multidimensional search spaces. GSA has shown promising results in various optimization problems and has the potential to enhance the performance of MPPT in PV systems.

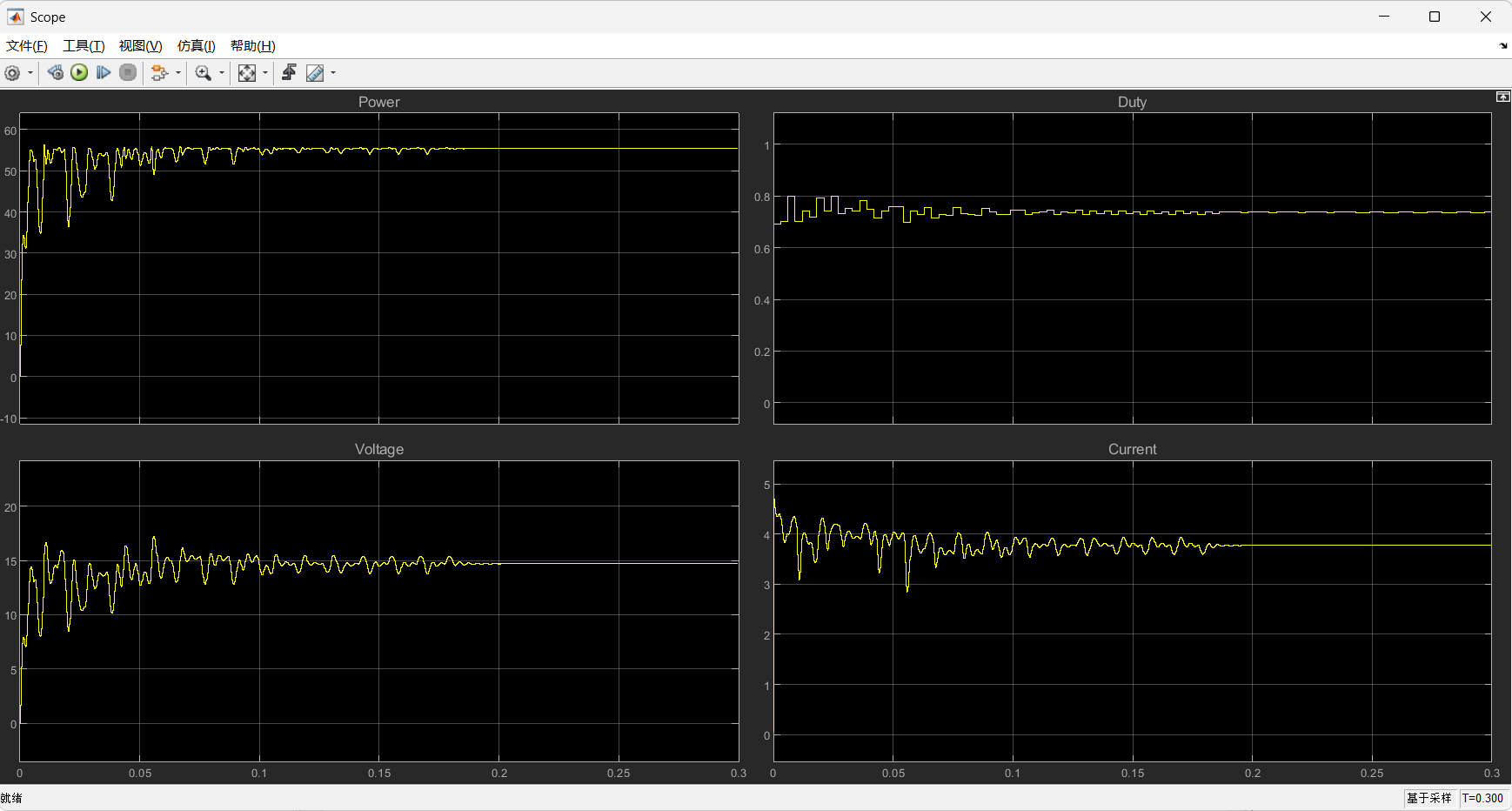

⛳️ 运行结果

📣 部分代码

data(:,1) = PSO.data;

data(:,2) = GSA.data;

data(:,3) = GSA.time;

time = data(:,3);

pso = data(:,1);

gsa = data(:,2);

figure;

hold on;

for i = 1:2

p1 = plot(time, pso,'r');

p2 = plot(time, gsa,'b');

end

hold off

legend([p1(1) p2(1)],'pso', 'gsa');

ah1 = axes('position',get(gca,'position'),'visible','off');
