🔥 内容介绍

四轴飞行器，作为一种典型的多旋翼无人机，凭借其结构简单、机动性强、成本低廉等显著优势，在众多领域展现出了巨大的应用潜力。在航拍领域，它能够灵活地穿梭于复杂地形之间，捕捉到传统拍摄设备难以企及的独特视角，为影视创作、城市规划等提供了丰富而详实的影像资料。物流行业中，四轴飞行器有望解决 “最后一公里” 配送难题，实现高效、快捷的货物投递，尤其在偏远地区或交通拥堵地段，其优势更为突出。环境监测方面，它可搭载各类传感器，深入到人迹罕至的区域，实时收集大气、水质等环境数据，为环境保护决策提供有力支撑。军事侦察领域，四轴飞行器凭借其小巧灵活、隐蔽性好的特点，能够深入敌方阵地，获取关键情报，降低人员侦察风险。

然而，四轴飞行器的飞行动力学特性极为复杂，呈现出高度的非线性。其运动涉及滚转（Roll）、俯仰（Pitch）、偏航（Yaw）三个自由度的强耦合运动，同时受到螺旋桨气动力、惯性力、重力等多种复杂力的综合作用。这种非线性特性使得传统的线性控制方法在面对四轴飞行器时显得力不从心，难以满足高精度、强鲁棒性的控制需求。在复杂环境下，如强风、电磁干扰等，或者执行高动态任务，如快速转弯、紧急避障时，系统的稳定性面临着严峻的挑战，飞行器容易出现失控、坠毁等危险情况。

为了克服这些难题，非线性三自由度模拟器应运而生。通过构建精确的数学模型和高效的仿真平台，该模拟器能够在虚拟环境中高度逼真地模拟四轴飞行器的动态行为。这为控制算法设计、参数优化及故障诊断提供了一个低成本、高效率的验证工具，具有不可估量的研究价值。在研发过程中，使用模拟器可避免实物实验中因硬件损坏带来的高昂成本，大大缩短开发周期。在控制策略优化方面，模拟器能够模拟各种极端条件和复杂场景，全面验证算法的性能，帮助研究人员找到最优的控制方案。从技术落地角度看，模拟器的研究成果能够为实际飞行器的自主导航、轨迹跟踪等关键应用提供坚实的理论支撑，加速四轴飞行器从实验室走向实际应用的进程。

二、核心研究内容

2.1 非线性动力学建模

构建三自由度（主要聚焦于姿态控制，忽略位置运动）的非线性模型是整个研究的基础，其核心在于精准描述四轴飞行器的姿态动力学、气动力以及惯性参数等关键要素。

姿态动力学方面，主要研究滚转、俯仰、偏航角速度与旋翼推力、反扭矩之间的复杂关系。其中，陀螺效应和科里奥利力不容忽视，它们对飞行器在高速旋转和姿态变化时的稳定性有着重要影响。例如，在飞行器快速转弯时，陀螺效应会使飞行器产生抵抗姿态变化的力矩，而科里奥利力则会在飞行器进行复合运动时改变其受力状态。

气动力模型的建立旨在量化螺旋桨升力、阻力及反扭矩与转速的关系。一般来说，螺旋桨升力与转速的平方成正比，转速增加时，升力会迅速增大，但同时阻力和反扭矩也会相应增加。此外，为了使模型更贴近实际飞行环境，还需引入环境风扰模拟。不同方向和强度的风会对飞行器产生不同程度的干扰，如侧风会使飞行器产生侧移和倾斜，逆风则会影响飞行器的前进速度和能耗。

惯性参数的计算对于准确描述飞行器的动力学特性至关重要。通过对飞行器质量分布的精确测量和计算，可以得到转动惯量。以常见的四轴飞行器结构为例，转动惯量 Jx 的计算可以通过公式 Jx = 0.4⋅me⋅re² + 2⋅mp⋅lb² 进行估算，其中 me 为机身质量，re 为半径，mp 为电机质量，lb 为臂长。这些参数的准确获取，能够为后续的控制算法设计提供关键依据。

2.2 控制算法设计

针对四轴飞行器非线性系统的特性，研究人员探索了多种先进的控制方法，每种方法都有其独特的优势和适用场景。

PID 控制作为一种经典的控制算法，由比例、积分、微分三个环节组成。在四轴飞行器的简单轨迹跟踪任务中，它能够通过对偏差的比例调节快速响应误差，积分环节消除稳态误差，微分环节预测误差变化趋势，从而实现对飞行器姿态的基本控制。然而，PID 控制需要手动精细调整参数，且在面对复杂干扰和系统参数变化时，抗扰能力有限。例如，当飞行器遇到突发的强风干扰时，PID 控制器可能无法迅速调整控制量，导致飞行器姿态出现较大偏差。

滑模控制（SMC）则通过设计一个滑动面，强制系统状态沿着预设的滑动面运动。在四轴飞行器控制中，即使系统存在参数不确定性和外部干扰，滑模控制也能使飞行器的姿态稳定在期望状态附近。其强鲁棒性源于滑动模态对干扰和参数变化的不敏感性。但滑模控制在实际应用中也存在一些问题，如高频切换可能导致执行器磨损加剧，需要通过设计边界层或结合其他控制方法来进行优化。

反步控制（Backstepping）是一种将复杂系统逐步分解为多个子系统的控制方法。在四轴飞行器控制中，它从最底层的子系统开始，逐步设计李雅普诺夫函数，以确保整个系统的全局稳定性。通过这种分层设计的方式，反步控制能够有效地处理系统的非线性和强耦合特性，为飞行器提供更加稳定和精确的控制。

自适应控制结合了神经网络或模糊逻辑等智能算法，能够在线估计系统参数，如飞行器的质量、转动惯量等。在实际飞行中，飞行器的参数可能会因为电池电量变化、机身负载改变等因素而发生变化，自适应控制能够实时调整控制策略，适应这些动态变化，使飞行器始终保持良好的飞行性能。例如，当飞行器携带不同重量的货物时，自适应控制能够自动调整控制参数，确保飞行器的稳定性和控制精度不受影响。

2.3 仿真验证平台

以 MATLAB /Simulink 为核心工具，构建了一个功能强大的模块化仿真框架，该框架涵盖了动力学、控制、传感器和可视化等多个关键模块。

动力学模块是整个仿真框架的基础，它集成了前面建立的非线性方程，能够根据输入的控制指令和环境参数，准确计算并输出飞行器的姿态角速度。例如，当输入电机转速指令后，动力学模块会考虑到飞行器的惯性、气动力等因素，计算出飞行器在该指令下的姿态变化情况。

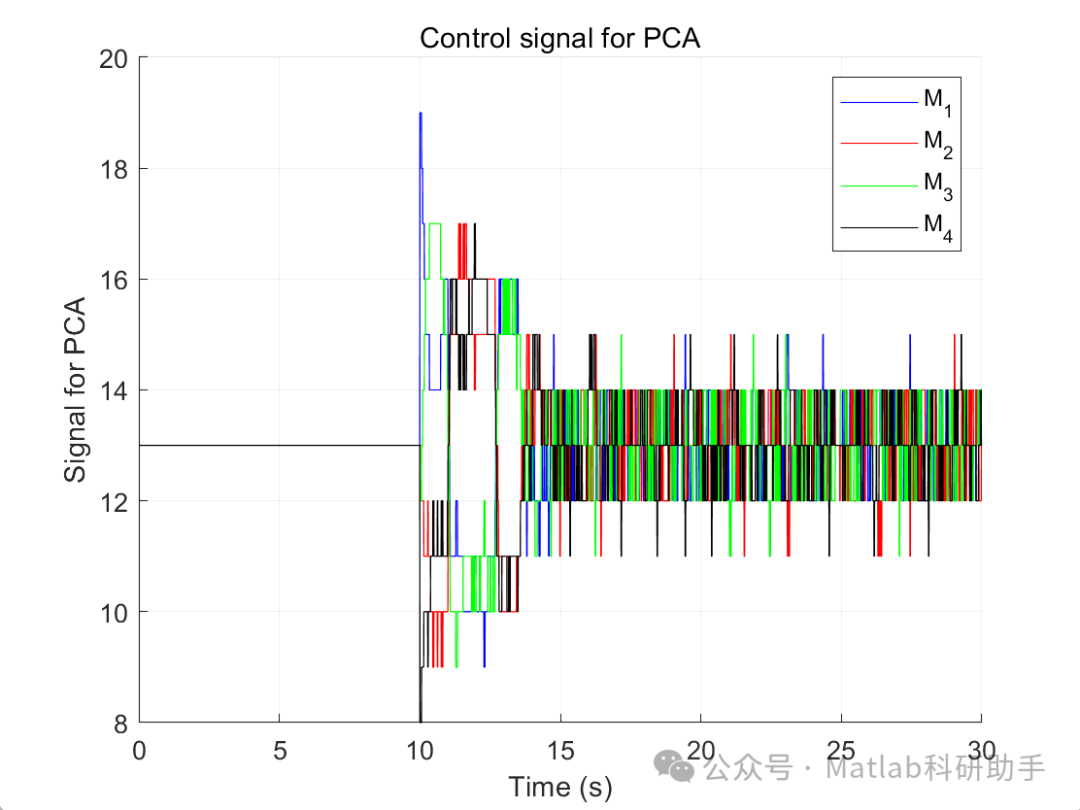

控制模块实现了如 PID、SMC 等多种控制算法，根据动力学模块输出的当前姿态信息和预设的目标姿态，生成电机转速指令，以控制飞行器的姿态。在实际应用中，可以根据不同的飞行任务和场景选择合适的控制算法，并通过调整算法参数来优化控制效果。

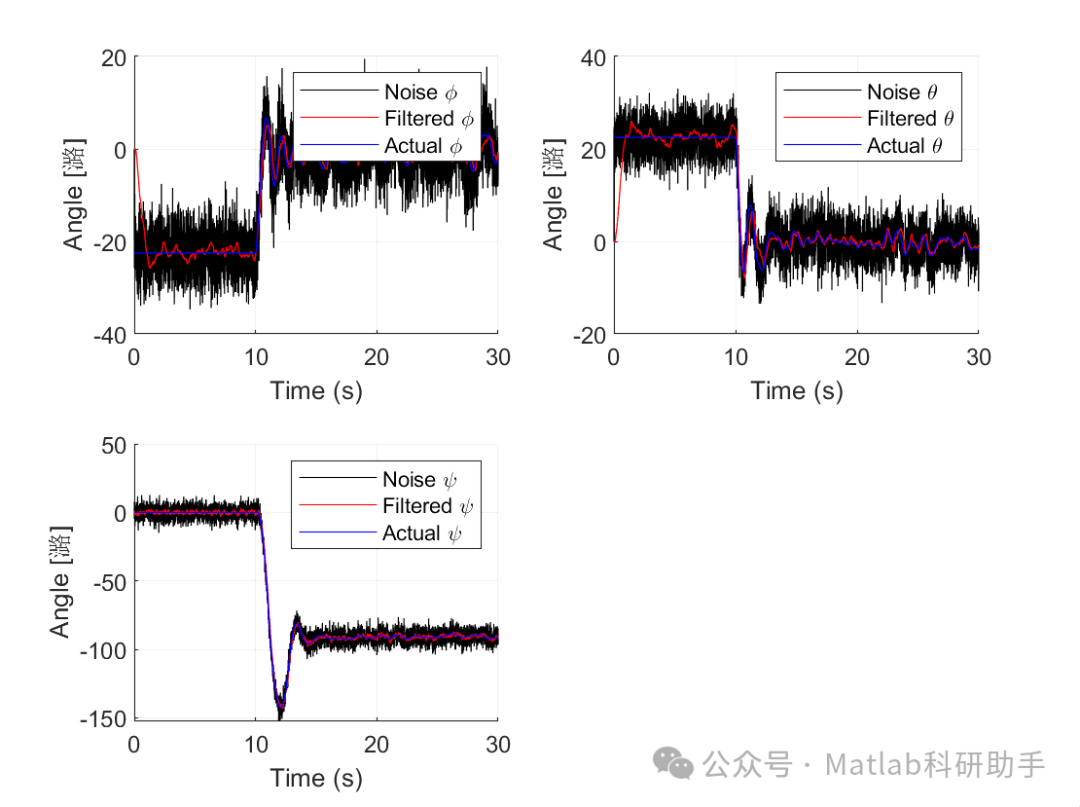

传感器模块主要模拟 IMU（惯性测量单元，包括加速度计、陀螺仪）的噪声特性。在真实飞行中，传感器测量数据不可避免地会受到噪声干扰，影响控制精度。通过在仿真中引入高斯白噪声，模拟加速度计噪声（如 σ = 0.08m/s²）和陀螺仪噪声（如特定的噪声幅值），能够更真实地反映传感器的实际工作情况，为验证控制算法在噪声环境下的性能提供了可能。

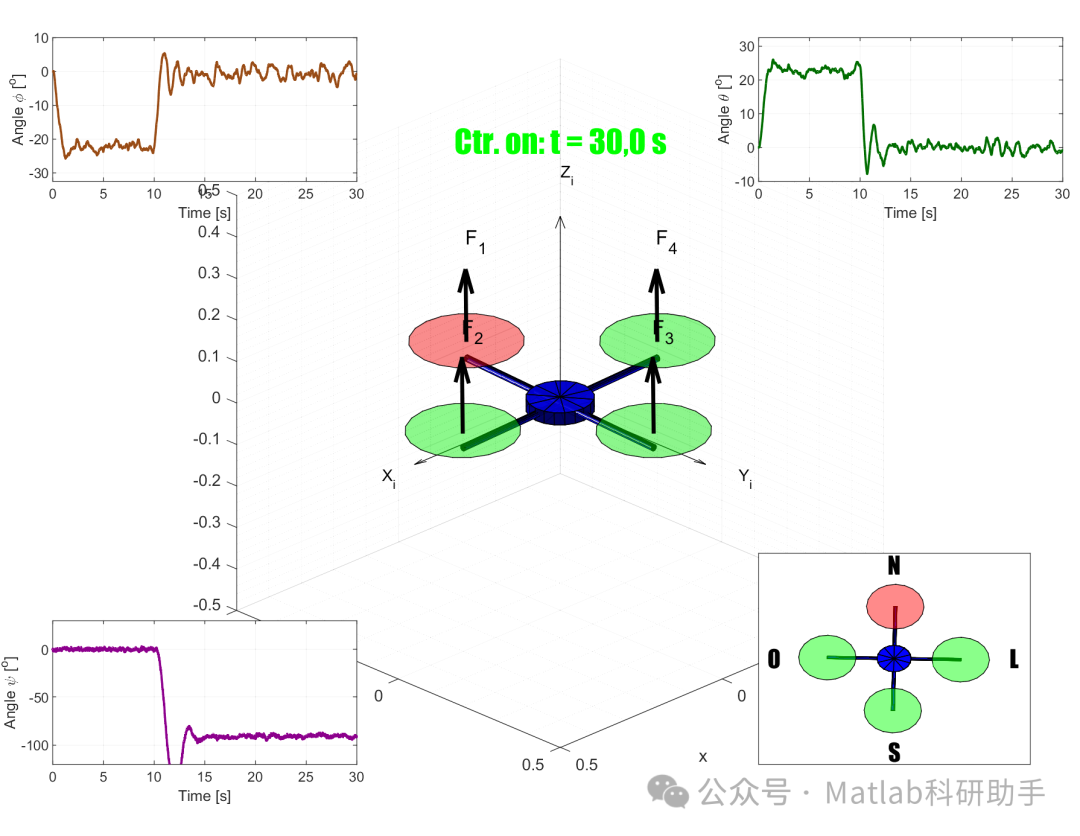

可视化模块利用 Simulink 3D Animation 或 FlightGear 等工具，将飞行器的姿态与轨迹进行实时渲染，以直观的方式展示飞行器的飞行状态。研究人员可以通过观察可视化界面，快速了解飞行器在不同控制策略下的飞行效果，如是否能够准确跟踪预设轨迹、在遇到干扰时能否迅速恢复稳定等。

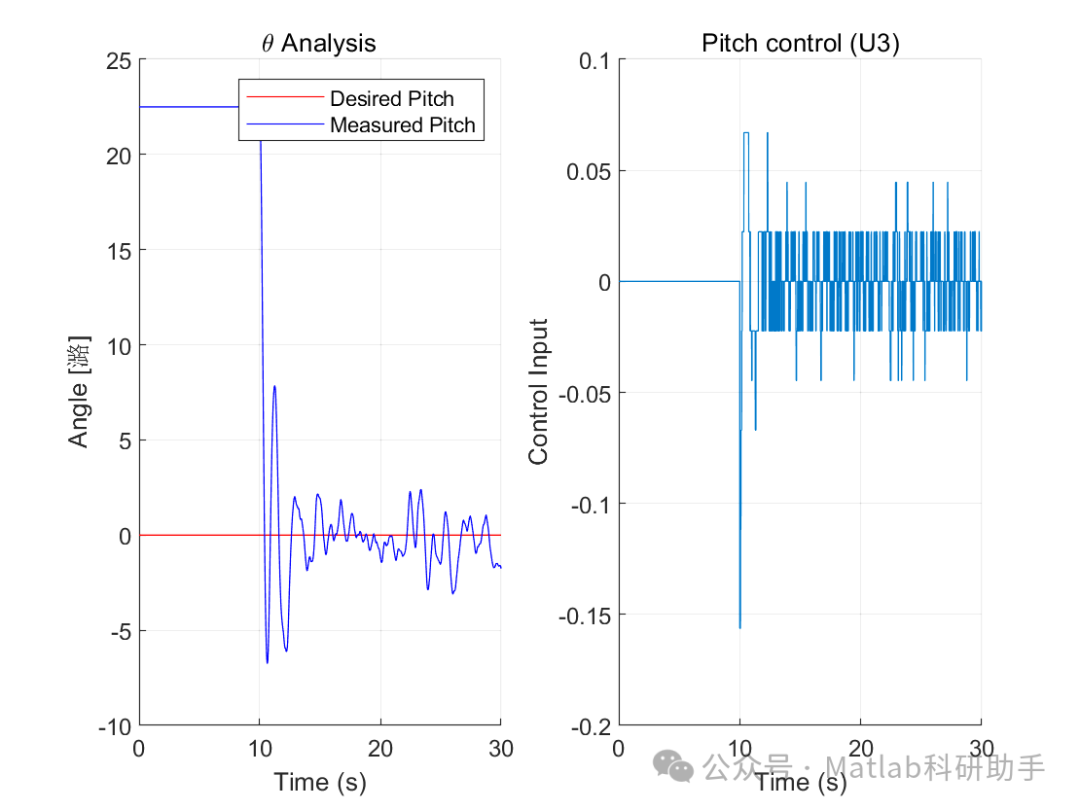

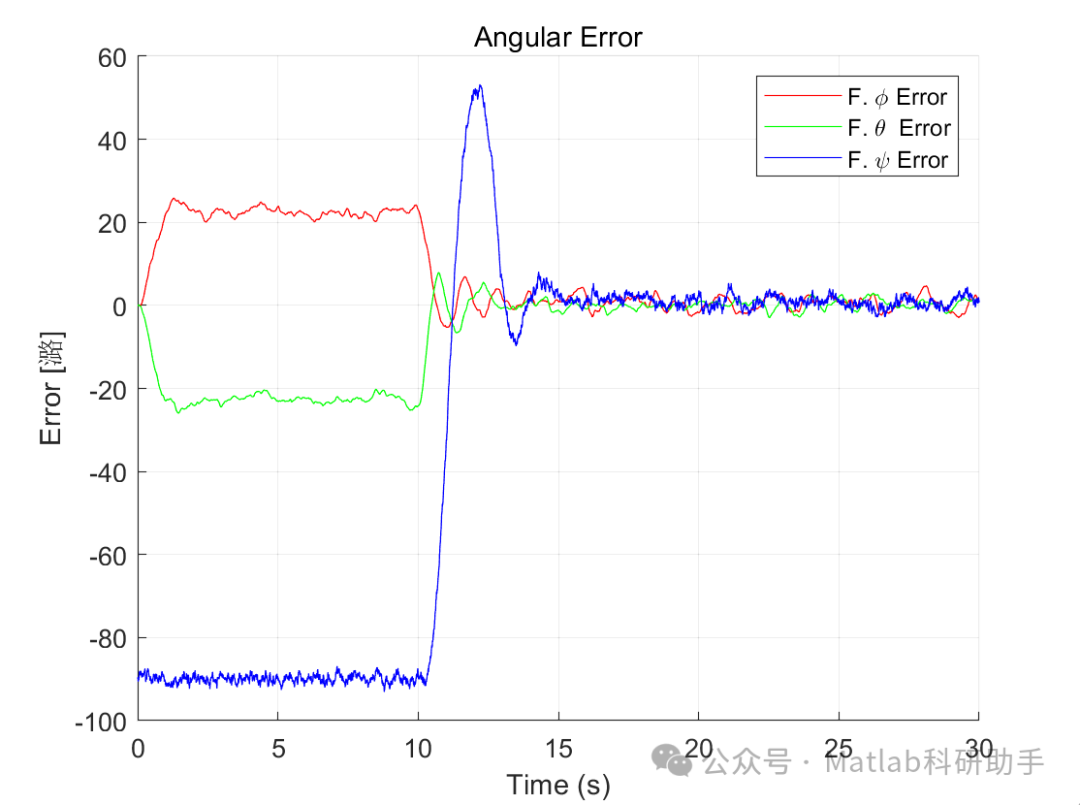

为了全面验证仿真系统的性能，进行了多种测试。在阶跃响应测试中，设定目标姿态角，观察系统的超调量与稳定时间，以评估系统的响应速度和稳定性。抗风扰测试中，在仿真环境中加入 5m/s 的侧风，检验控制算法在面对外部干扰时的恢复能力。传感器故障模拟则通过随机屏蔽某一陀螺仪数据，测试容错控制性能，确保在传感器出现故障时飞行器仍能保持一定的可控性。

2.4 实际飞行验证

为了将仿真研究成果转化为实际应用，搭建了实验平台，包括室内光学定位系统、PX4 飞控硬件等。将在仿真中经过优化的控制算法部署到实际飞行器上，通过一系列实际飞行指标来评估其性能。

轨迹跟踪精度是衡量飞行器性能的重要指标之一，要求水平位置误差小于 0.5m。在实际飞行中，飞行器需要准确地沿着预设的轨迹飞行，这对于完成如航拍特定区域、物流精准配送等任务至关重要。通过实验平台的测试，可以验证控制算法在实际环境中的轨迹跟踪能力，分析误差产生的原因，并进一步优化算法。

鲁棒性测试主要考察飞行器在电机失效或强风等极端条件下的可控飞行能力。在实际应用中，飞行器可能会遇到各种突发情况，如电机故障、恶劣天气等。通过在实验中模拟这些极端情况，测试飞行器的鲁棒性，能够确保飞行器在复杂多变的环境中安全可靠地运行。如果飞行器在电机失效的情况下仍能保持一定的姿态稳定并安全降落，或者在强风环境下能够稳定飞行并完成任务，那么说明所采用的控制算法和系统设计具有较高的鲁棒性。

三、研究挑战与展望

在非线性三自由度四轴飞行器模拟器的研究过程中，面临着诸多挑战。

模型精度与计算效率的平衡是一个关键问题。为了提高模型的保真度，需要引入更多的参数和复杂的物理模型，以更准确地描述飞行器的动力学特性和环境因素的影响。然而，这无疑会增加实时仿真的计算负担，导致仿真速度变慢，甚至无法满足实时性要求。例如，在考虑更精确的气动力模型时，需要求解更多的复杂方程，这会占用大量的计算资源。因此，如何在保证模型精度的前提下，优化算法和模型结构，提高计算效率，是亟待解决的问题。

非线性控制算法的工程实现也存在一定困难。以滑模控制为例，其高频切换特性虽然能够使系统快速趋近滑动面，但在实际工程中，会导致执行器频繁动作，加速执行器磨损，降低其使用寿命。为了解决这个问题，可以设计边界层，使控制信号在边界层内平滑过渡，减少高频切换。此外，结合模糊逻辑等智能算法，根据系统状态动态调整控制参数，也能够在一定程度上缓解高频切换带来的问题，但这需要更复杂的算法设计和参数调试。

传感器融合与噪声抑制同样是重要的挑战。IMU 数据是飞行器姿态解算的重要依据，但由于传感器本身的精度限制和环境干扰，数据中往往存在噪声和误差。为了降低累积误差，提高姿态解算的准确性，通常需要采用卡尔曼滤波或互补滤波等方法对 IMU 数据进行融合处理。然而，这些滤波算法的参数设置需要根据实际应用场景进行精细调整，不同的飞行环境和任务需求可能需要不同的滤波参数，这增加了系统调试的难度。

展望未来，非线性三自由度四轴飞行器模拟器有着广阔的发展前景。在工业级无人机领域，通过对模拟器的深入研究和优化，能够进一步优化物流配送路径规划。结合先进的传感器技术和控制算法，使无人机在复杂环境下具备更强的避障能力，提高物流配送的效率和安全性。军事侦察方面，利用自适应控制等技术，使飞行器能够根据战场环境实时调整飞行策略，实现隐蔽飞行，降低被敌方探测的概率，提高军事侦察的成功率。在教育与研究领域，该模拟器可以作为控制理论教学的理想实验平台，帮助学生更好地理解和掌握复杂的控制算法。同时，也为科研人员提供了一个快速原型开发的工具，加速新算法和新技术的研究与验证。随着科技的不断进步，未来的研究可以进一步融合深度学习（如强化学习优化控制参数）与数字孪生技术。强化学习能够让飞行器在不断的试错中学习最优的控制策略，适应更加复杂多变的环境。数字孪生技术则可以构建与实际飞行器完全对应的虚拟模型，实时反映飞行器的状态，为故障诊断、预测性维护等提供有力支持，推动模拟器向更高保真度、更强交互性方向发展。
