🔥 内容介绍
消融实验是验证模型各组件有效性、明确核心贡献模块的关键手段，尤其对于 “SSA-CNN-GRU-Attention” 这类融合了信号预处理（SSA）、空间特征提取（CNN）、时序依赖建模（GRU） 和关键特征强化（Attention） 的复杂多变量时序预测模型，需通过系统的消融设计，同时对比 “多输出” 与 “单输出” 两种预测模式的性能差异。本文将从实验设计、关键实现步骤、对比维度、结果分析等方面，提供一套可 “一键对比” 的完整方案。
一、实验核心概念与目标
在开展实验前，需明确核心定义与目标，避免设计偏差：
| 核心概念 | 定义与作用 |
|---|---|
| 消融实验（Ablation Study） | 移除模型中的某个 / 某几个组件（如 SSA、Attention），对比 “完整模型” 与 “消融后模型” 的性能差异，验证被移除组件的必要性与贡献度。 |
| 多变量时序预测 | 输入包含多个相关时序变量（如预测 PM2.5 时，输入温度、湿度、风速等），需利用变量间的耦合关系提升预测精度。 |
| 多输出预测 | 单次预测输出未来多个时刻的结果（如一次性预测未来 1 小时内每 10 分钟的 PM2.5 值），适用于需要 “长时序提前量” 的场景。 |
| 单输出预测 | 单次预测仅输出未来 1 个时刻的结果，若需长时序预测，需通过 “滚动预测”（用前一时刻预测值作为下一时刻输入）实现，适用于对 “短期精度” 要求极高的场景。 |
| 一键对比 | 通过代码模块化设计（如配置文件参数控制、自动化脚本），实现 “修改参数→运行脚本→自动输出对比结果”，避免重复编码与手动计算误差。 |
实验核心目标
-
验证 SSA、CNN、GRU、Attention 各组件在多变量时序预测中的单独贡献；
-
对比 “多输出” 与 “单输出” 模式下，完整模型及各消融模型的性能差异（精度、效率、稳定性）；
-
确定最优模型结构（如 “SSA+GRU+Attention” 是否优于完整模型？）与最优预测模式（多输出 vs 单输出）

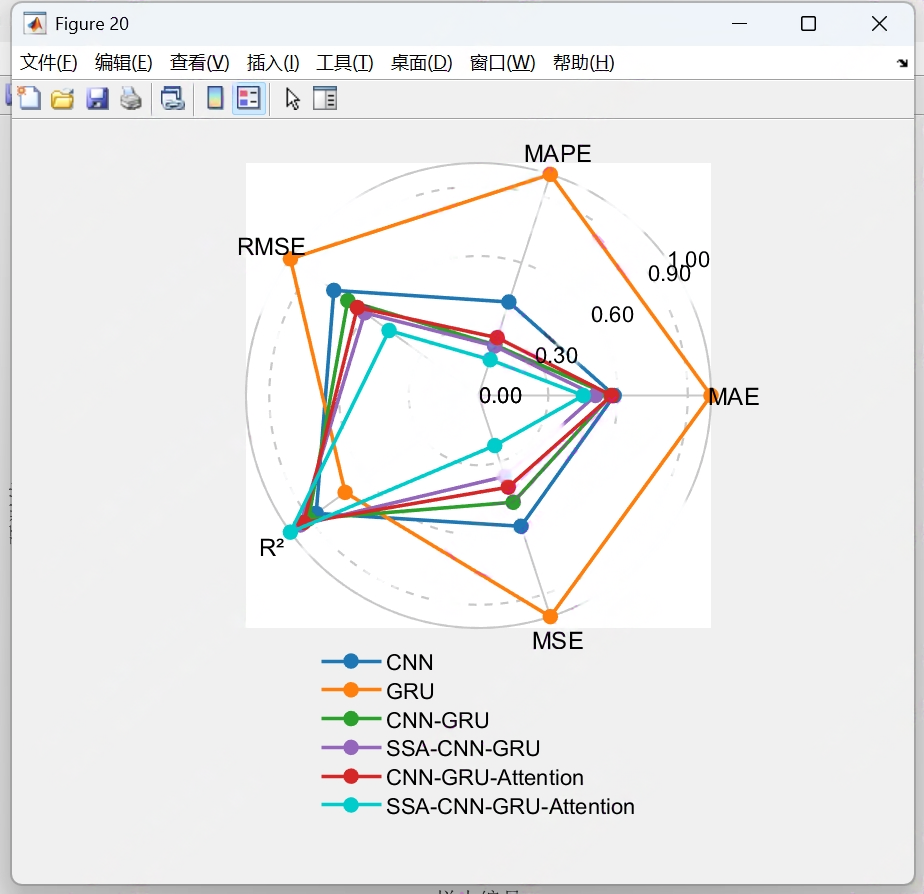

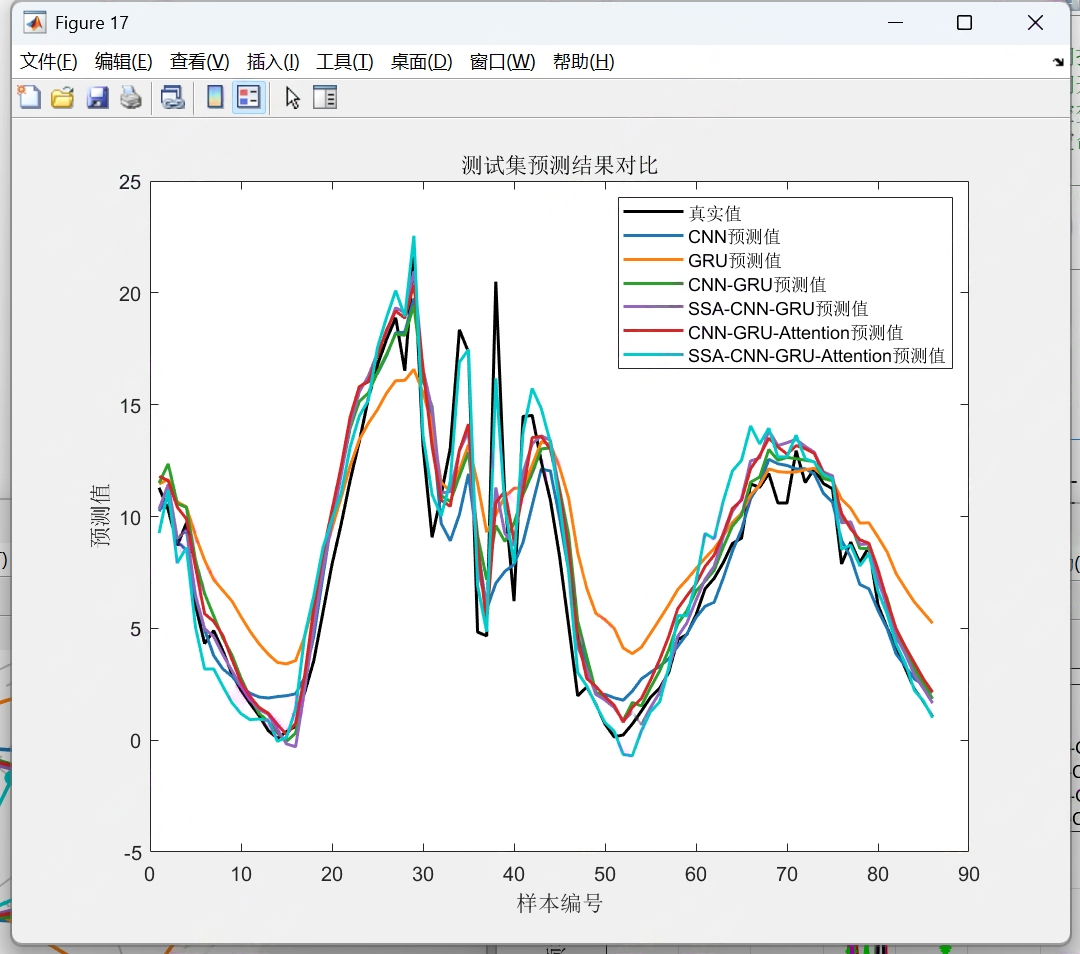

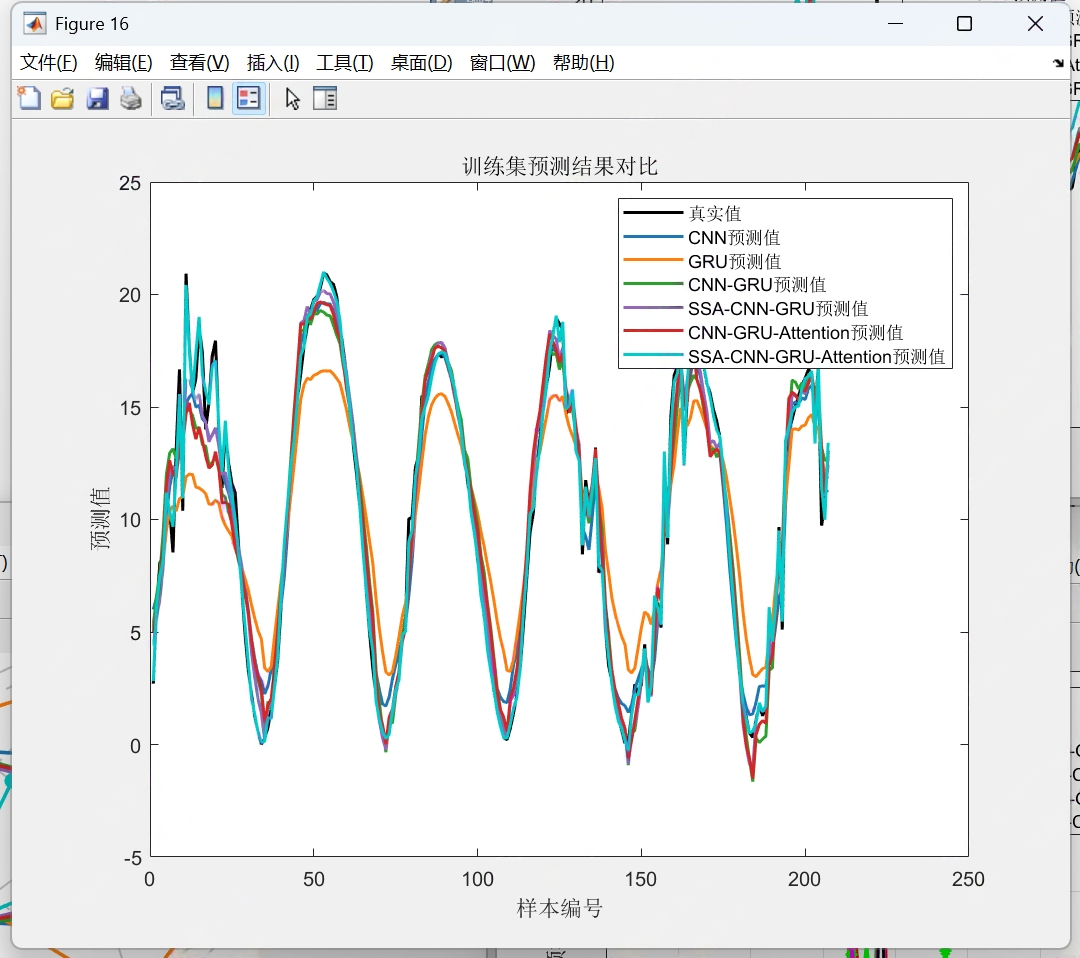

⛳️ 运行结果
📣 部分代码
classdef radarChart
properties
ax=[];Parent=[];arginList={'ClassName','PropName','Type','Parent'}
XData;RTick=[];RLim=[];SepList=[1,1.2,1.5,2,2.5,3,4,5,6,8]
Type='Line';
PropNum;ClassNum
ClassName={};
PropName={};
BC=[198,199,201; 38, 74, 96; 209, 80, 51; 241,174, 44; 12,13,15;
102,194,165; 252,140, 98; 142,160,204; 231,138,195;
166,217, 83; 255,217, 48; 229,196,148; 179,179,179]./255;
% 句柄
ThetaTickHdl;RTickHdl;RLabelHdl;LgdHdl=[];
PatchHdlL;PatchHdlP;PropLabelHdl;BkgHdl
end
methods
function obj=radarChart(varargin)
if isa(varargin{1},'matlab.graphics.axis.Axes')
obj.ax=varargin{1};varargin(1)=[];
else
end
obj.XData=varargin{1};varargin(1)=[];
obj.PropNum=size(obj.XData,2);
obj.ClassNum=size(obj.XData,1);
obj.RLim=[0,max(max(obj.XData))];
% 获取其他信息
for i=1:2:(length(varargin)-1)
tid=ismember(obj.arginList,varargin{i});
if any(tid)
obj.(obj.arginList{tid})=varargin{i+1};
end
end
if isempty(obj.ax)&&(~isempty(obj.Parent))
obj.ax=obj.Parent;
end
if isempty(obj.ax)
obj.ax=gca;
end
obj.ax.NextPlot='add';
if isempty(obj.ClassName)
for i=1:obj.ClassNum
obj.ClassName{i}=['class ',num2str(i)];
end
end
if isempty(obj.PropName)
for i=1:obj.PropNum
obj.PropName{i}=['prop ',num2str(i)];
end
end
help radarChart
end
function obj=draw(obj)
obj.ax.XLim=[-1,1];
obj.ax.YLim=[-1,1];
obj.ax.XTick=[];
obj.ax.YTick=[];
obj.ax.XColor='none';
obj.ax.YColor='none';
obj.ax.PlotBoxAspectRatio=[1,1,1];
% 绘制背景圆形
tt=linspace(0,2*pi,200);
obj.BkgHdl=fill(obj.ax,cos(tt),sin(tt),[1,230,230]./255,'EdgeColor',[200,200,200]./255,'LineWidth',1);
% 绘制Theta刻度线
tn=linspace(0,2*pi,obj.PropNum+1);tn=tn(1:end-1);
XTheta=[cos(tn);zeros([1,obj.PropNum]);nan([1,obj.PropNum])];
YTheta=[sin(tn);zeros([1,obj.PropNum]);nan([1,obj.PropNum])];
obj.ThetaTickHdl=plot(obj.ax,XTheta(:),YTheta(:),'Color',[200,200,200]./255,'LineWidth',1);
% 绘制R刻度线
if isempty(obj.RTick)
dr=diff(obj.RLim);
sepR=dr./3;
multiE=ceil(log(sepR)/log(10));
sepR=sepR.*10.^(1-multiE);
sepR=obj.SepList(find(sepR<obj.SepList,1)-1)./10.^(1-multiE);
sepNum=floor(dr./sepR);
obj.RTick=obj.RLim(1)+(0:sepNum).*sepR;
if obj.RTick(end)~=obj.RLim(2)
obj.RTick=[obj.RTick,obj.RLim];
end
end
obj.RLim(obj.RLim<obj.RLim(1))=[];
obj.RLim(obj.RLim>obj.RLim(2))=[];
XR=cos(tt').*(obj.RTick-obj.RLim(1))./diff(obj.RLim);XR=[XR;nan([1,length(obj.RTick)])];
YR=sin(tt').*(obj.RTick-obj.RLim(1))./diff(obj.RLim);YR=[YR;nan([1,length(obj.RTick)])];
obj.RTickHdl=plot(obj.ax,XR(:),YR(:),'Color',[100,180,180]./255,'LineWidth',0.5,'LineStyle','-.');
% 绘制雷达图
for i=1:size(obj.XData,1)
XP=cos(tn).*(obj.XData(i,:)-obj.RLim(1))./diff(obj.RLim);
YP=sin(tn).*(obj.XData(i,:)-obj.RLim(1))./diff(obj.RLim);
obj.PatchHdlP(i)=patch(obj.ax,XP,YP,obj.BC(mod(i-1,size(obj.BC,1))+1,:),...
'EdgeColor',obj.BC(mod(i-1,size(obj.BC,1))+1,:),'FaceAlpha',.2,...
'LineWidth',1.8);
obj.PatchHdlL(i)=plot(obj.ax,[XP,XP(1)],[YP,YP(1)],...
'Color',obj.BC(mod(i-1,size(obj.BC,1))+1,:),'Marker','o',...
'LineWidth',1.8,'MarkerFaceColor',obj.BC(mod(i-1,size(obj.BC,1))+1,:));
switch obj.Type
case 'Line',set(obj.PatchHdlP(i),'Visible','off')
case 'Patch',set(obj.PatchHdlL(i),'Visible','off')
case 'Both'
end
end
% 绘制R标签文本
tnr=(tn(1)+tn(2))/2;
for i=1:length(obj.RTick)
obj.RLabelHdl(i)=text(obj.ax,cos(tnr).*(obj.RTick(i)-obj.RLim(1))./diff(obj.RLim),...
sin(tnr).*(obj.RTick(i)-obj.RLim(1))./diff(obj.RLim),...
sprintf('%.2f',obj.RTick(i)),'FontName','Arial','FontSize',11);
end
% 绘制属性标签
for i=1:obj.PropNum
obj.PropLabelHdl(i)=text(obj.ax,cos(tn(i)).*1.1,sin(tn(i)).*1.1,obj.PropName{i},...
'FontSize',12,'HorizontalAlignment','center');
end
end
% =========================================================================
function obj=setBkg(obj,varargin)
set(obj.BkgHdl,varargin{:})
end
function obj=setType(obj,Type)
obj.Type=Type;
for i=1:size(obj.XData,1)
set(obj.PatchHdlP(i),'Visible','on')
set(obj.PatchHdlL(i),'Visible','on')
switch obj.Type
case 'Line',set(obj.PatchHdlP(i),'Visible','off')
case 'Patch',set(obj.PatchHdlL(i),'Visible','off')
end
end
delete(findobj('Tag','SRClagend'))
if isequal(obj.Type,'Line')
obj.LgdHdl=legend(obj.ax,[obj.PatchHdlL],obj.ClassName,'FontSize',12,'Location','best','Tag','SRClagend');
else
obj.LgdHdl=legend(obj.ax,[obj.PatchHdlP],obj.ClassName,'FontSize',12,'Location','best','Tag','SRClagend');
end
end
% 绘制图例
function obj=legend(obj)
if isequal(obj.Type,'Line')
obj.LgdHdl=legend(obj.ax,[obj.PatchHdlL],obj.ClassName,'FontSize',12,'Location','best','Tag','SRClagend');
else
obj.LgdHdl=legend(obj.ax,[obj.PatchHdlP],obj.ClassName,'FontSize',12,'Location','best','Tag','SRClagend');
end
end
% 设置图例属性
function obj=setLegend(obj,varargin)
set(obj.LgdHdl,varargin{:})
end
% 设置标签
function obj=setPropLabel(obj,varargin)
for i=1:obj.PropNum
set(obj.PropLabelHdl(i),varargin{:})
end
end
function obj=setRLabel(obj,varargin)
for i=1:length(obj.RLabelHdl)
set(obj.RLabelHdl(i),varargin{:})
end
end
% 设置轴
function obj=setRTick(obj,varargin)
set(obj.RTickHdl,varargin{:})
end
function obj=setThetaTick(obj,varargin)
set(obj.ThetaTickHdl,varargin{:})
end
% 设置patch属性
function obj=setPatchN(obj,N,varargin)
switch obj.Type
case 'Line',set(obj.PatchHdlL(N),varargin{:})
case 'Patch',set(obj.PatchHdlP(N),varargin{:})
end
end
function setData(obj,Data)
tn=linspace(0,2*pi,obj.PropNum+1);tn=tn(1:end-1);
obj.XData=Data;
for i=1:size(obj.XData,1)
XP=cos(tn).*(obj.XData(i,:)-obj.RLim(1))./diff(obj.RLim);
YP=sin(tn).*(obj.XData(i,:)-obj.RLim(1))./diff(obj.RLim);
set(obj.PatchHdlL(i),'XData',[XP,XP(1)],'YData',[YP,YP(1)]);
set(obj.PatchHdlP(i),'XData',[XP,XP(1)],'YData',[YP,YP(1)]);
end
end
end
% -------------------------------------------------------------------------
end
