微型无人机（Micro Unmanned Aerial Vehicle, μUAV）在航拍、巡检、搜救等领域的广泛应用，依赖于高精度的状态估计 —— 实时获取位置、速度、姿态（欧拉角或四元数）等关键信息。然而，微型无人机受限于体积与成本，搭载的传感器存在固有缺陷：IMU（惯性测量单元）提供高频数据但受漂移误差影响（ gyro 漂移可能导致 1 秒内姿态误差超过 5°），GPS 信号易受遮挡（如城市楼宇、树林）且更新频率低（通常 1-10Hz）。不变扩展卡尔曼滤波器（Invariant Extended Kalman Filter, IEKF）利用系统的几何不变性，在非线性状态估计中保持滤波一致性，相比传统 EKF 显著提升传感器融合精度与鲁棒性，成为微型无人机状态估计的核心技术。

微型无人机状态估计的核心挑战

微型无人机的动态特性与传感器特性交织，导致状态估计面临多重挑战，传统滤波方法难以兼顾精度与稳定性：

传感器特性的互补与冲突

IMU 的优势与缺陷：加速度计和陀螺仪提供高频（100-1000Hz）的比力（单位质量所受合力）与角速度测量，可快速响应无人机动态变化，但存在两类误差：

确定性误差：零偏（如加速度计零偏导致静态时测量值偏离重力加速度）、刻度因子误差；

随机性误差：高斯白噪声、随机游走（ gyro 随机游走导致长期姿态漂移）。

例如，未校准的 IMU 在 10 秒内可能累积 0.5m 以上的位置误差。

GPS 的优势与缺陷：提供绝对位置（经纬度转换为局部坐标系坐标）和速度测量，无累积误差，但存在：

低更新率（1-10Hz）导致动态响应滞后；

噪声与多路径效应（如城市峡谷中位置误差可达 10m 以上）；

信号丢失（如室内、隧道场景）。

传感器融合的核心是用 GPS 的绝对信息校正 IMU 的累积误差，同时用 IMU 的高频数据弥补 GPS 的滞后，但非线性融合过程易导致滤波发散。

系统模型的非线性与几何特性

无人机姿态属于 SO (3) 李群（特殊正交群），位置和速度属于欧氏空间，状态空间具有混合几何结构：

姿态更新满足非线性旋转特性（如四元数乘法的不可交换性）；

位置和速度受姿态影响（如机体坐标系到导航坐标系的坐标转换依赖姿态）。

传统 EKF 将姿态线性化为向量空间（如用欧拉角小角度近似），会引入模型线性化误差，在大角度机动时（如无人机翻滚动作）导致滤波一致性破坏（估计误差协方差与实际误差不匹配）。

动态扰动与计算资源限制

微型无人机气动特性易受风场扰动（如阵风导致加速度测量异常），模型误差难以精确建模；

机载处理器（如 STM32、PX4 系列）算力有限（通常≤1GHz），要求滤波算法在 1ms 内完成一次更新，限制了复杂优化方法的应用。

不变扩展卡尔曼滤波器（IEKF）的原理与优势

IEKF 通过利用系统的几何不变性（如姿态旋转的不变性），在非线性状态估计中保持滤波结构，相比 EKF 显著提升稳定性与精度。

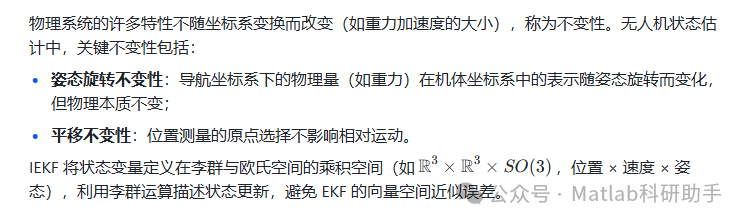

不变性与李群理论基础

IEKF 的核心步骤

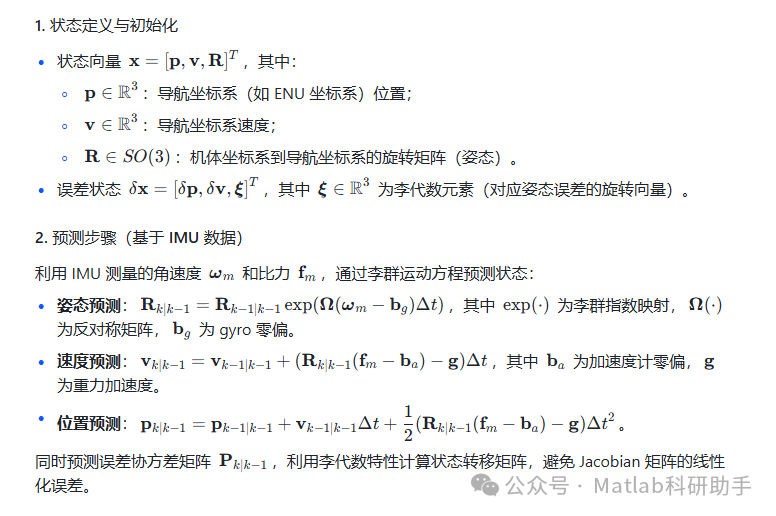

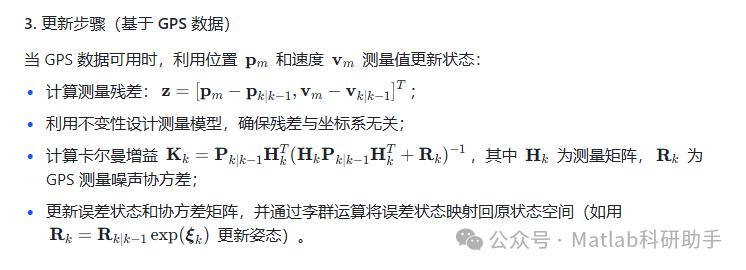

IEKF 的滤波流程与 EKF 类似（预测 - 更新），但状态表示与更新公式基于李群：

基于 IEKF 的微型无人机传感器融合实现流程

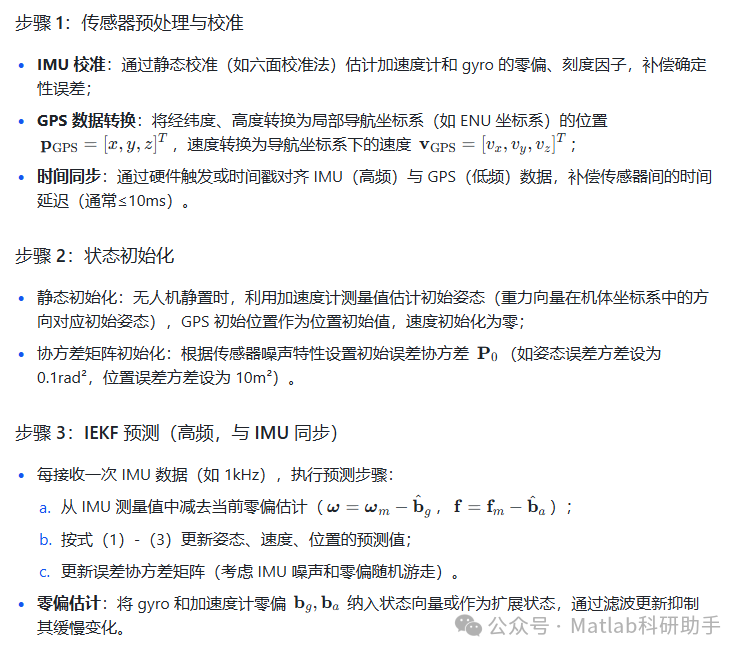

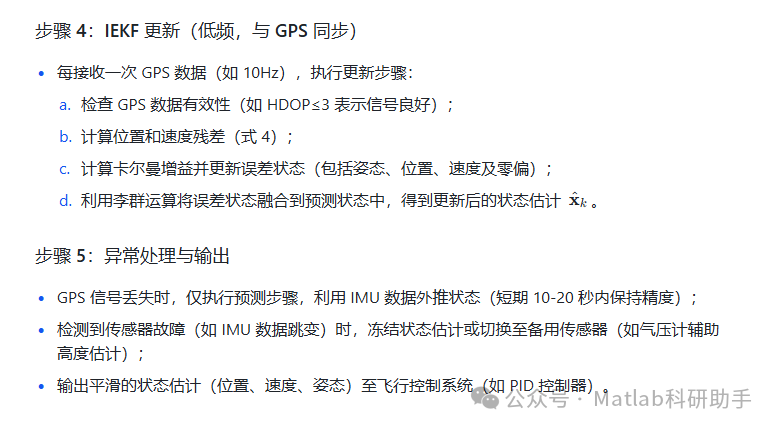

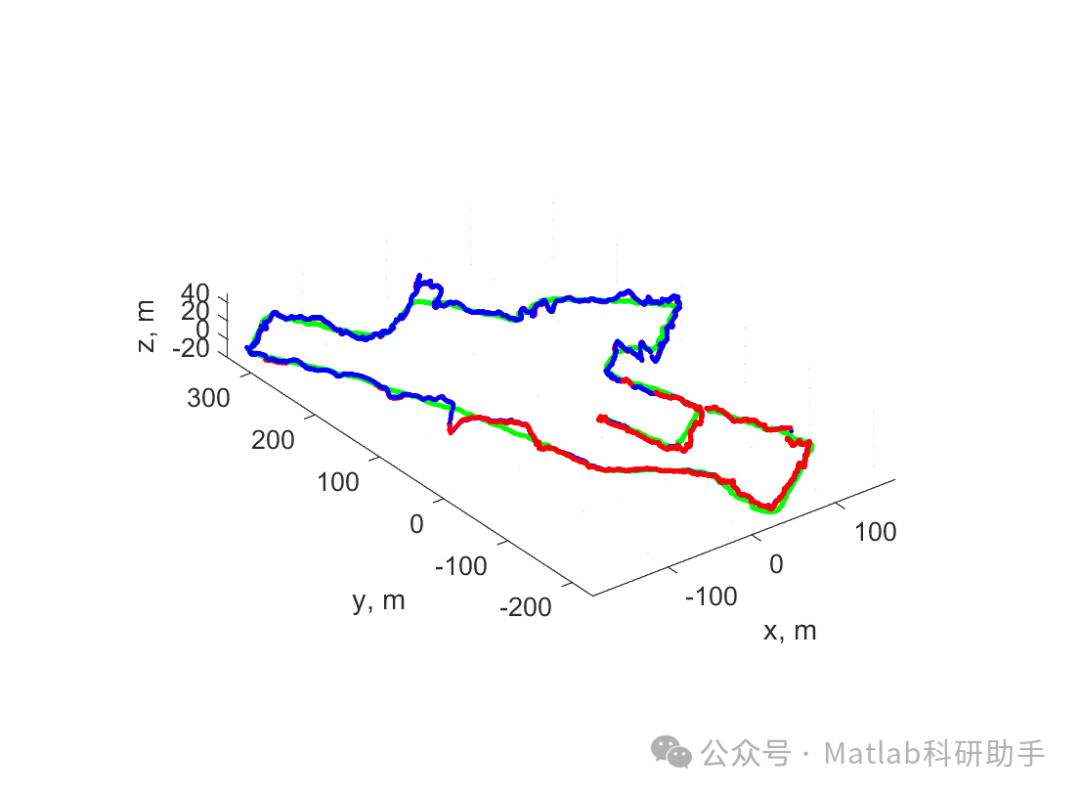

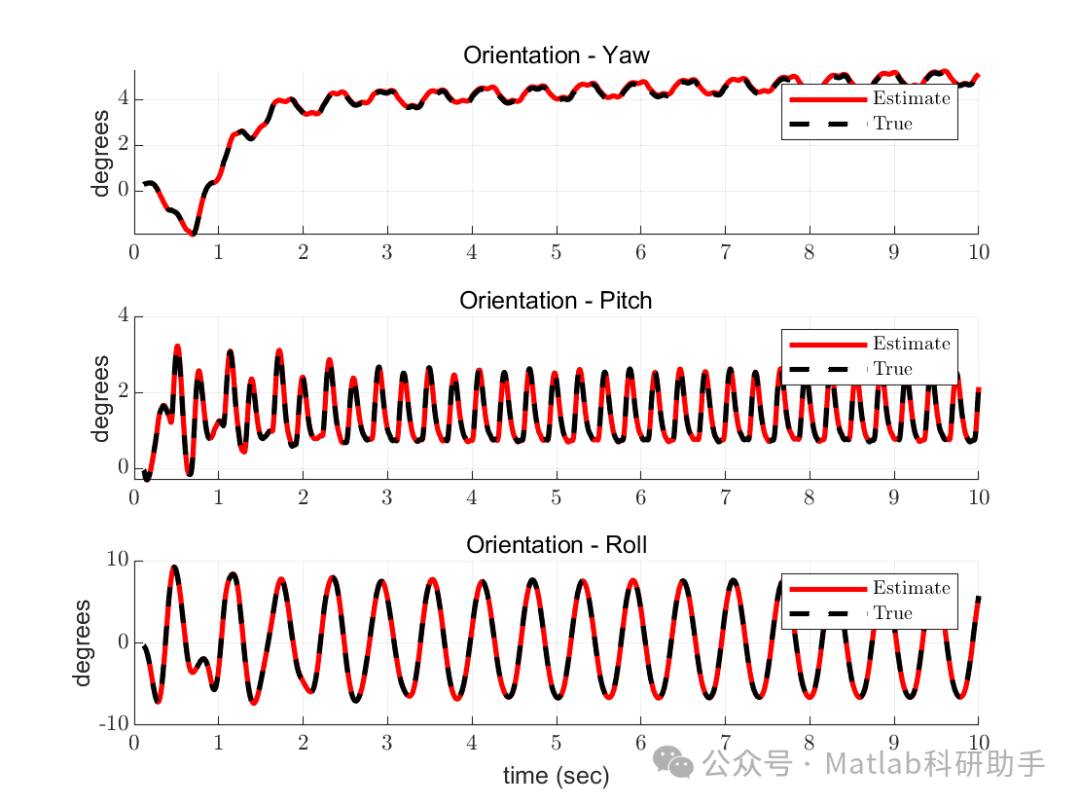

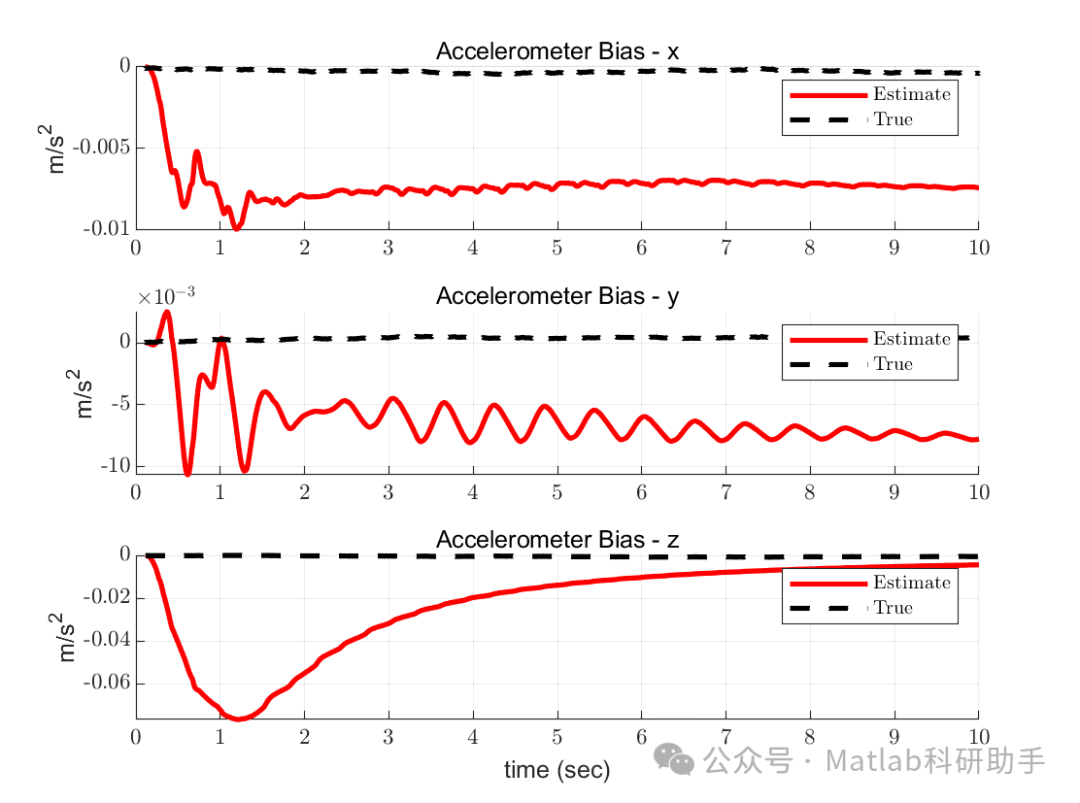

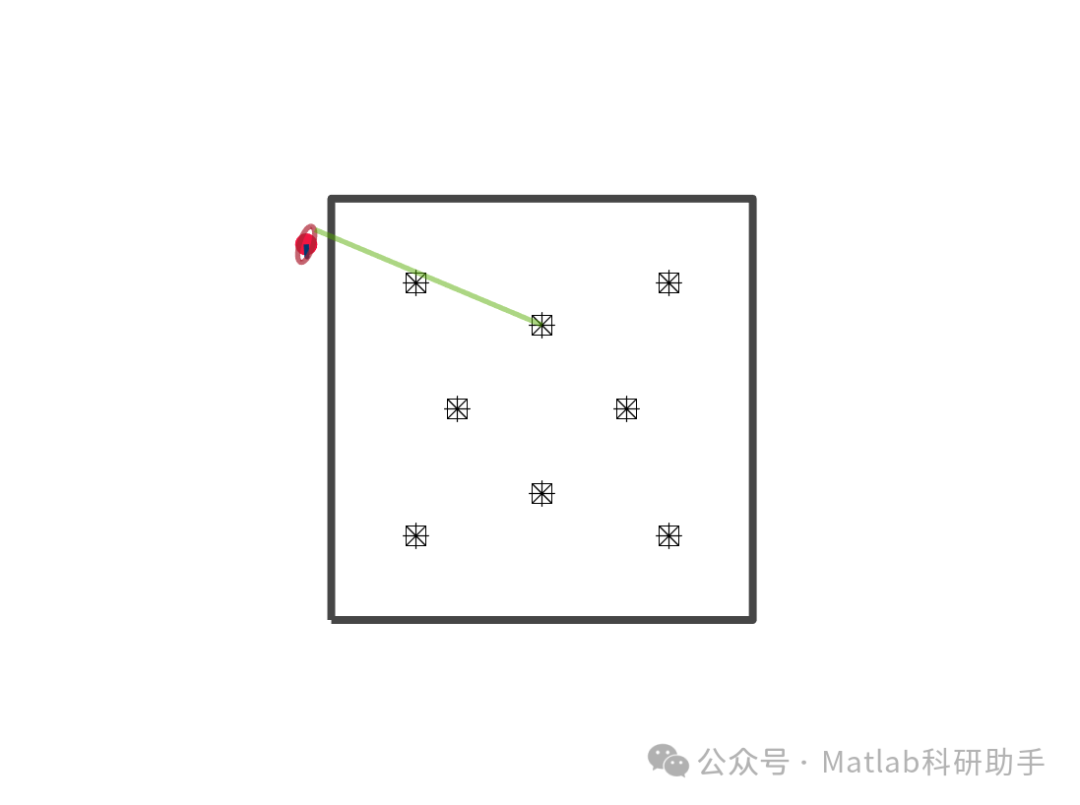

结合 IMU 和 GPS 数据，IEKF 传感器融合的完整流程需包含预处理、校准、滤波更新等步骤，确保实时性与精度。

典型应用场景

户外自主导航：在农田巡检、电力巡检等场景中，IEKF 融合 IMU 与 GPS，确保无人机沿预设航点飞行，轨迹跟踪误差≤0.5m；

城市复杂环境飞行：在楼宇间穿梭时，IEKF 利用 IMU 高频数据维持短期精度，GPS 信号恢复后快速校正，避免碰撞；

低空航拍：在树木遮挡场景中，IEKF 延长了 GPS 信号丢失后的有效估计时间，保证航拍画面稳定（姿态抖动≤0.5°）。

挑战与未来发展方向

IEKF 在微型无人机状态估计中的应用仍面临以下挑战，需通过算法优化与技术创新突破：

1. 多传感器融合扩展

仅依赖 IMU 和 GPS 在复杂场景（如室内、地下）仍有局限，需融合更多传感器：

视觉传感器（摄像头、深度相机）：提供相对位置和特征点信息，与 IEKF 融合实现视觉 - Inertial 里程计（VIO），但需解决视觉退化（如纯色墙面）问题；

激光雷达：在室内提供高精度点云信息，辅助位置和姿态估计，但增加重量和功耗；

气压计与磁罗盘：辅助高度和航向估计，但易受环境干扰（如气压波动、磁场畸变）。

解决方案：设计基于 IEKF 的多模态融合框架，利用传感器权重自适应机制（如基于测量残差动态调整传感器置信度），在不同场景下自动选择最优传感器组合。

2. 计算效率优化

IEKF 的李群运算（如矩阵指数映射、对数映射）比 EKF 的向量运算更复杂，在低算力平台上可能无法满足高频更新需求（如 1kHz）。

解决方案：

简化李群运算（如用近似公式替代精确指数映射，误差≤0.1°）；

硬件加速：利用 FPGA 实现李群运算的并行计算，将单次更新时间从 1ms 降至 0.1ms；

动态更新频率：根据无人机运动状态调整 IEKF 更新频率（如静态时降低至 100Hz，动态时保持 1kHz）。

3. 鲁棒性增强

极端环境（如强电磁干扰导致 IMU 数据异常、GPS 多路径误差突变）可能导致 IEKF 异常：

异常值处理：引入鲁棒估计方法（如 Huber 损失函数、M 估计），降低异常测量对滤波更新的影响；

自适应噪声估计：在线估计传感器噪声协方差（如基于残差的最大似然估计），避免噪声模型失配导致的滤波发散；

故障检测与隔离（FDI）：实时监测传感器数据一致性，隔离故障传感器（如检测到 GPS 跳变时暂停其更新）。

4. 轻量化与工程化

微型无人机对算法的内存占用（如协方差矩阵存储）和代码复杂度要求严格：

简化状态维度（如在低精度需求场景中忽略高度估计，或用欧拉角替代旋转矩阵表示姿态）；

开源实现与验证：基于 PX4、ArduPilot 等开源飞控平台开发轻量化 IEKF 模块，通过实际飞行测试优化参数（如过程噪声协方差）。

结论

不变扩展卡尔曼滤波器通过利用微型无人机状态空间的几何不变性，有效解决了传统 EKF 在非线性状态估计中的一致性问题，为 IMU 与 GPS 数据融合提供了高精度、高鲁棒性的解决方案。其在大角度机动、GPS 信号不稳定等场景中的优异表现，使其成为微型无人机自主飞行的核心技术。未来，随着多传感器融合、计算效率优化与鲁棒性增强技术的发展，IEKF 将在更广泛的复杂环境中（如室内外无缝切换、极端天气）支撑微型无人机的可靠运行，推动其在民用、工业、应急等领域的深度应用。
