【状态估计】带观测滞后多传感器系统的改进协方差交叉融合Kalman滤波器附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

状态估计是控制、导航、目标跟踪等众多工程领域的核心问题。在实际应用中，系统往往配备多个传感器以获取冗余信息，提高状态估计的精度和鲁棒性。然而，由于传感器类型、采样频率、数据传输等因素的差异，多传感器系统常常面临观测数据滞后的问题。观测滞后会导致状态估计精度下降甚至发散，因此，如何有效地处理观测滞后问题，提高多传感器融合状态估计的性能，成为一个重要的研究方向。本文将探讨针对带观测滞后多传感器系统的改进协方差交叉融合（Covariance Intersection, CI） Kalman滤波器。

1. 引言：多传感器融合与观测滞后问题的挑战

多传感器融合技术旨在利用来自多个传感器的数据，以克服单一传感器的局限性，提高状态估计的准确性和可靠性。常用的多传感器融合方法包括集中式融合、分布式融合和混合式融合。集中式融合将所有原始数据集中到一个处理中心进行处理，理论上可以获得最佳估计精度，但计算复杂度高，且对通信带宽要求较高，鲁棒性也较差。分布式融合则利用每个传感器独立进行状态估计，然后通过某种融合算法将局部估计结果进行融合，其计算量较小，易于实现，且具有较好的容错性。混合式融合则结合了集中式和分布式的优点，在性能和复杂度之间取得了平衡。

在实际应用中，由于传感器采样频率、数据传输延迟、处理时延等原因，不同传感器的数据往往并非同步到达融合中心。这种现象称为观测滞后。观测滞后会破坏 Kalman 滤波器的最优性，导致状态估计精度下降甚至发散。因此，针对带观测滞后多传感器系统的状态估计问题，需要采用特定的处理方法。

2. 传统观测滞后处理方法及其局限性

针对观测滞后问题，已有一些成熟的处理方法。这些方法可以大致分为以下几类：

• 时间戳匹配：

   通过对齐不同传感器数据的时间戳，将滞后的数据向后推移到当前时刻。这种方法简单易懂，但需要精确的时间同步，且会引入额外的插值误差。

• 预测补偿：

   利用状态转移模型对滞后的观测数据进行预测，将其补偿到当前时刻。这种方法的精度取决于状态转移模型的准确性，且会放大模型误差和噪声。

• 状态增广：

   将滞后的观测数据作为新的状态变量加入状态向量，扩展状态空间。这种方法可以避免信息丢失，但会增加状态空间的维度，导致计算量显著增加。

• 滤波算法改进：

   在 Kalman 滤波器的框架下，对预测和更新步骤进行改进，以适应观测滞后的情况。例如，可以采用递推最小二乘法或扩展 Kalman 滤波器等。

然而，上述方法存在一些局限性。时间戳匹配需要精确的时间同步，预测补偿对模型精度要求高，状态增广会导致计算复杂度增加，而传统的滤波算法改进则可能无法有效地处理非线性系统和非高斯噪声的情况。

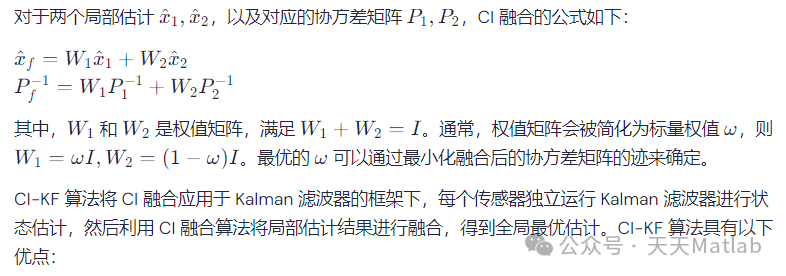

4. 改进 CI-KF：处理观测滞后的策略

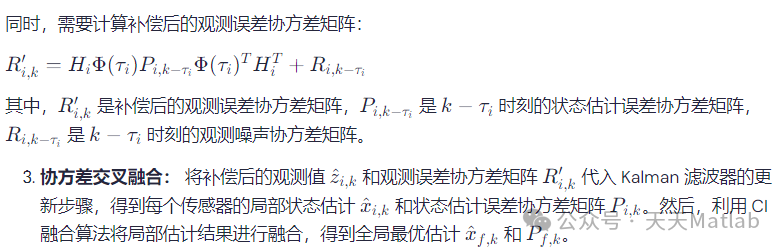

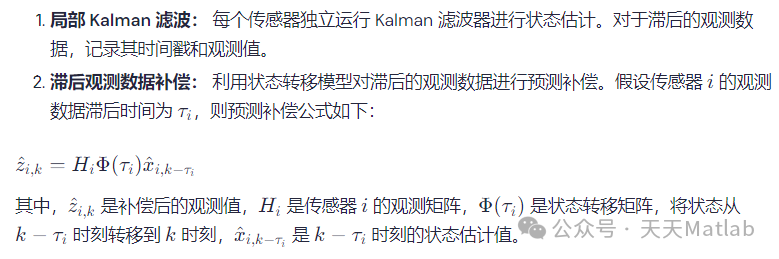

为了处理观测滞后问题，本文提出一种改进的协方差交叉融合 Kalman 滤波器 (Improved CI-KF, ICI-KF)。该方法的核心思想是在 CI 融合之前，对滞后的观测数据进行预处理，将其补偿到当前时刻。具体的步骤如下：

5. ICI-KF 的优势与特点

与传统的 CI-KF 相比，ICI-KF 具有以下优势和特点：

• 更优的精度：

   通过对滞后的观测数据进行预测补偿，可以减少观测滞后带来的误差，提高状态估计的精度。

• 更高的鲁棒性：

   CI 融合算法对传感器估计误差的互相关不敏感，能够保证融合结果的一致性，即使在观测滞后情况下也能保持较高的鲁棒性。

• 适应性强：

   该方法适用于线性或非线性系统，可以采用不同的预测补偿方法来适应不同的系统特性。

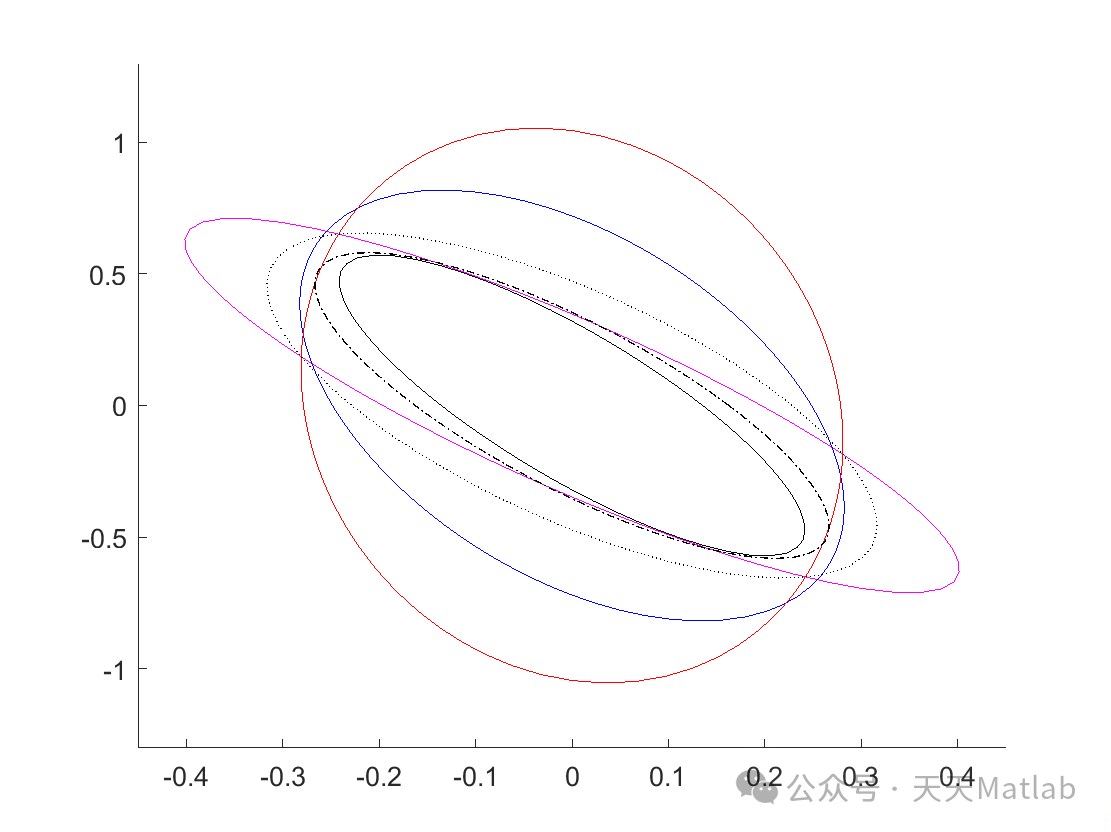

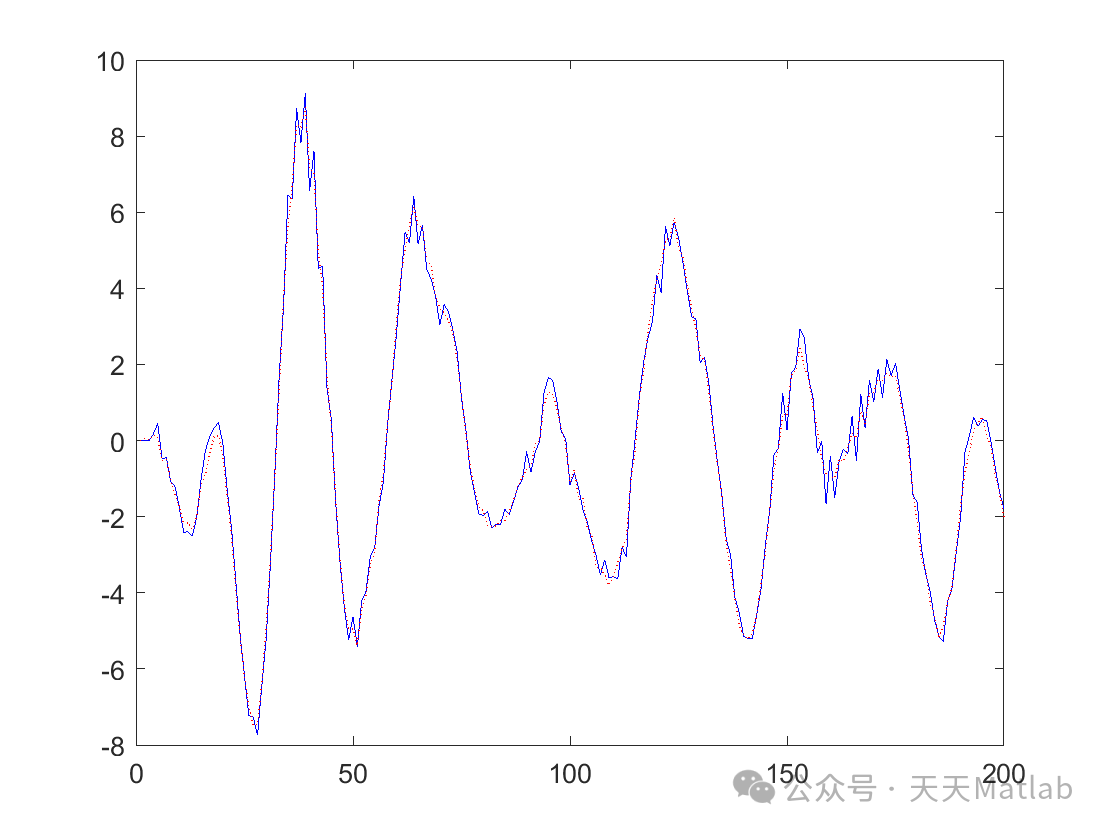

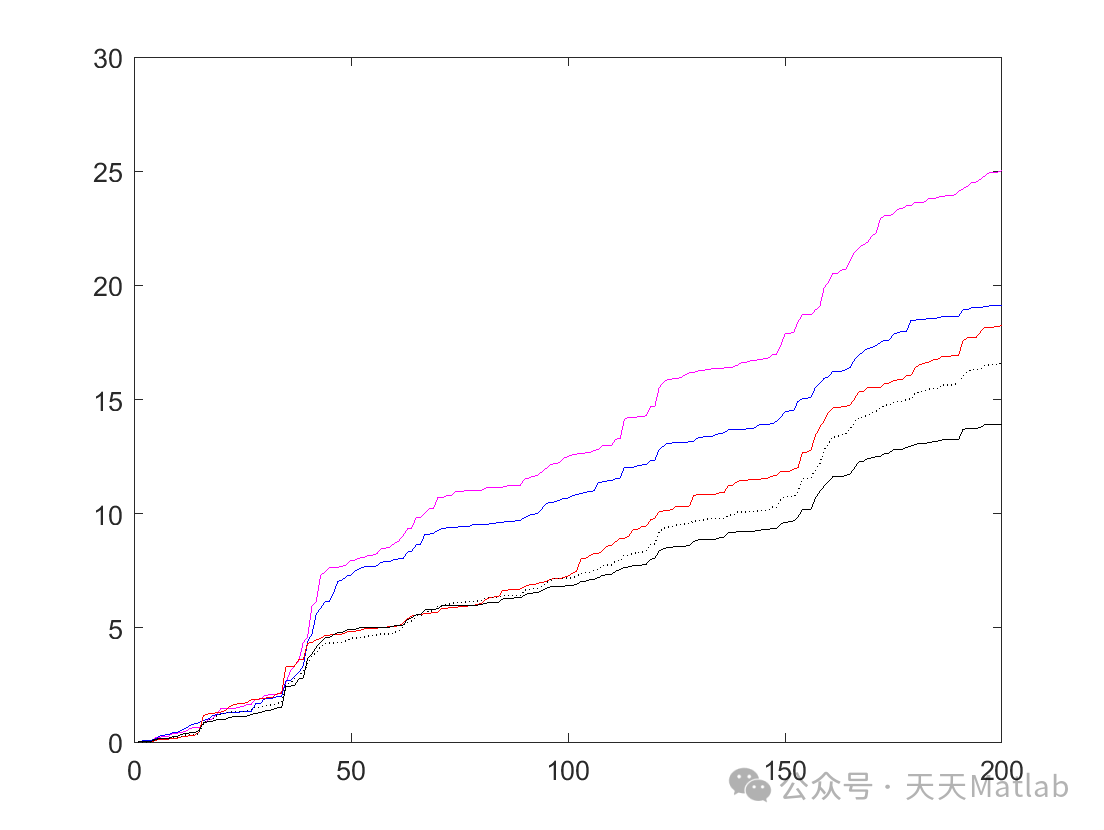

⛳️ 运行结果

🔗 参考文献

[1] 闫冬梅.无线传感器网络节点分簇算法与调度策略研究[D].东北大学,2012.DOI:10.7666/d.Y2841762.

[2] 周彦,李建勋,王冬丽.传感器网络中鲁棒状态信息融合抗差卡尔曼滤波器[J].控制理论与应用, 2012, 29(3):7.DOI:10.7641/j.issn.1000-8152.2012.3.ccta100165.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
