【滤波跟踪】扩展卡尔曼滤波器(EKF)在移动机器人地形映射中的应用Matlab代码

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

移动机器人在复杂环境中的自主导航和地形映射任务日益受到关注，其核心挑战在于如何在不确定性环境下精确地估计自身位姿并构建环境地图。扩展卡尔曼滤波器(Extended Kalman Filter, EKF)作为一种经典的非线性状态估计方法，凭借其在处理非线性系统和噪声方面的优势，在移动机器人地形映射中得到了广泛的应用。本文将深入探讨EKF在移动机器人地形映射中的应用原理、算法实现以及存在的挑战和未来发展方向。

一、 移动机器人地形映射中的状态估计问题

移动机器人地形映射的目标是构建一个描述机器人周围环境的地图，并同时估计机器人的位姿。这是一个典型的状态估计问题，其状态向量通常包含机器人的位姿 (x, y, θ) 以及地图参数。 在非结构化环境中，机器人的运动和传感器测量不可避免地受到噪声的影响，使得状态估计变得复杂。例如，轮式里程计的测量容易受到打滑和地面不平整的影响，而激光雷达或深度相机的测量则会受到光照条件、遮挡等因素的干扰。

因此，需要一种鲁棒的状态估计方法来处理这些不确定性。EKF通过线性化非线性系统模型，将非线性状态估计问题转化为线性问题，并利用卡尔曼滤波的框架进行递推估计。

二、 EKF在移动机器人地形映射中的应用原理

EKF应用于移动机器人地形映射的核心思想是利用传感器数据不断更新机器人位姿和地图的估计值。其主要步骤包括：

1. 预测步骤: 根据机器人的控制输入（例如轮速）和运动模型预测下一时刻的机器人位姿。该预测过程不可避免地引入了误差，因此需要用协方差矩阵来表示预测的不确定性。常用的运动模型包括自行车模型、阿克曼模型等，这些模型通常是非线性的。

2. 更新步骤: 传感器数据（例如激光雷达扫描数据或深度图像）用于修正预测步骤中获得的机器人位姿和地图估计。 这一步需要将传感器测量值与预测值进行比较，计算残差。 由于传感器测量模型也通常是非线性的，需要对测量模型进行线性化。 线性化通常采用一阶泰勒展开，将非线性函数近似为线性函数。 然后，利用卡尔曼增益计算状态估计值的更新量，并更新状态估计值和协方差矩阵。

3. 地图构建: 在更新步骤中，地图参数也参与了更新过程。 常用的地图表示方法包括占据栅格地图(Occupancy Grid Map)和特征地图(Feature Map)。 对于占据栅格地图，EKF更新每个栅格的占据概率；对于特征地图，EKF更新特征点的坐标和不确定性。

三、 EKF算法实现及关键技术

EKF的具体实现需要考虑以下几个关键技术：

1. 运动模型的选择: 合适的运动模型对于EKF的精度至关重要。需要根据机器人的类型和运动特性选择合适的模型，并对模型参数进行精确标定。

2. 传感器模型的建立: 传感器模型描述了传感器测量值与真实状态之间的关系，其准确性直接影响EKF的性能。 需要对传感器进行仔细的标定，并考虑各种噪声源的影响。

3. 线性化方法: EKF的精度依赖于线性化的准确性。 当非线性性较强时，一阶泰勒展开的精度可能不足，需要考虑更高阶的线性化方法，或者采用其他非线性滤波算法，例如无迹卡尔曼滤波器(Unscented Kalman Filter, UKF)或粒子滤波器(Particle Filter)。

4. 数据关联: 在更新步骤中，需要将传感器测量值与地图中的特征点或栅格进行关联。 数据关联算法的效率和准确性会影响EKF的性能。

5. 地图管理: 对于大规模的地图，需要采用高效的地图管理策略，例如地图压缩和局部地图更新等。

四、 EKF的局限性和改进方法

尽管EKF在移动机器人地形映射中得到了广泛应用，但其也存在一些局限性：

1. 线性化误差: 一阶泰勒展开的线性化误差可能会导致EKF的估计精度下降，尤其是在非线性程度较高的系统中。

2. 计算复杂度: EKF的计算复杂度与状态向量的维度有关，对于高维状态向量，EKF的计算量会非常大。

3. 协方差矩阵的正定性: 在EKF的迭代过程中，协方差矩阵需要保持正定性。 由于数值计算误差等原因，协方差矩阵可能会失去正定性，需要采取一些措施来保证其正定性。

为了克服这些局限性，可以考虑以下改进方法：

1. 采用更高阶的线性化方法: 例如，使用二阶泰勒展开或其他更高阶的近似方法。

2. 采用其他非线性滤波算法: 例如，UKF或粒子滤波器。

3. 采用稀疏矩阵技术: 减少计算复杂度。

4. 结合其他技术: 例如，将EKF与其他状态估计方法结合使用，例如基于图优化的SLAM方法。

五、 总结与展望

EKF作为一种经典的非线性状态估计方法，在移动机器人地形映射中发挥着重要作用。 虽然其存在一些局限性，但通过改进算法和结合其他技术，可以进一步提高其性能。 未来，EKF在移动机器人地形映射中的应用将朝着更高精度、更高效率、更鲁棒性的方向发展，并与深度学习等新兴技术融合，实现更加智能化的机器人导航和地图构建。 例如，结合深度学习进行特征提取和数据关联，可以提高EKF的精度和鲁棒性；利用深度强化学习优化EKF的参数和策略，可以提高EKF的性能。 这些方面的研究将进一步推动移动机器人技术的进步，为其在更复杂、更具挑战性的环境中的应用奠定基础

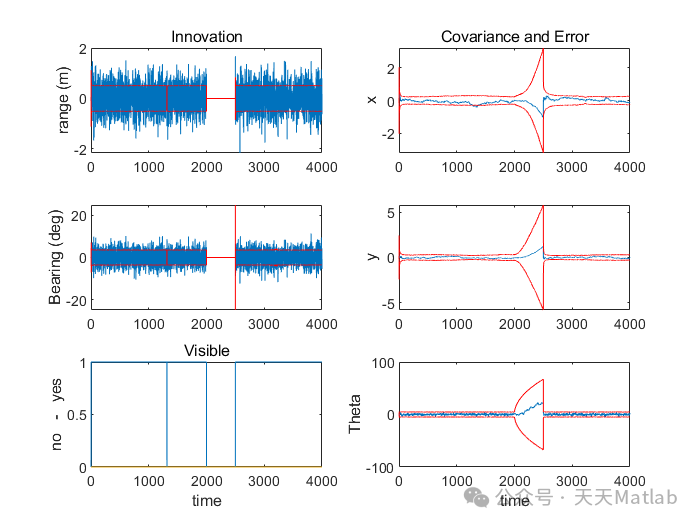

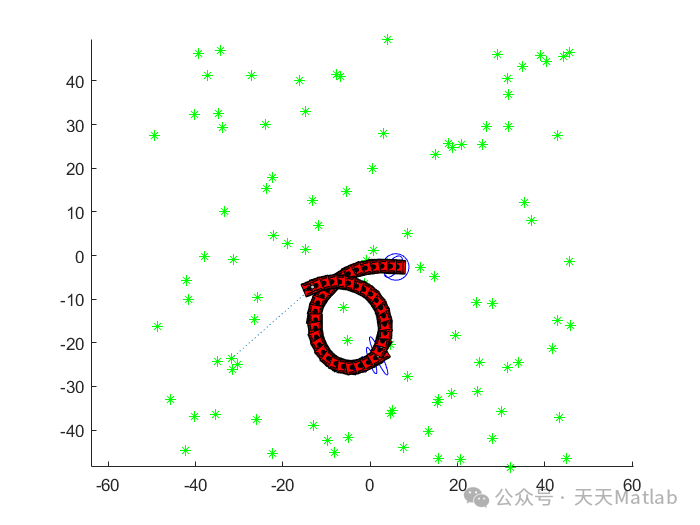

⛳️ 运行结果
