【滤波算法】基于四元数的扩展卡尔曼滤波器算法Matlab实现

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

摘要: 姿态估计是机器人技术、航空航天、虚拟现实等诸多领域的关键技术。精确的姿态信息对于系统控制和决策至关重要。本文将深入探讨基于四元数的扩展卡尔曼滤波器(EKF)算法在姿态估计中的应用。相比于欧拉角等其他表示方法，四元数能够有效避免奇异性问题，并提供更简洁、高效的姿态表示和计算方法。本文将首先介绍四元数的基本概念及其在旋转表示中的优势，然后详细阐述EKF算法的基本原理，并结合四元数对EKF进行改进，最终分析该算法在姿态估计中的应用效果，并探讨其优缺点及未来发展方向。

1. 四元数及其在旋转表示中的优势

欧拉角虽然直观易懂，但存在著名的万向节死锁问题，限制了其在姿态估计中的应用。而四元数作为一种超复数，能够有效避免奇异性问题，提供更稳定、连续的旋转表示。一个四元数可以表示为：

q = w + xi + yj + zk

其中，w, x, y, z 为实数，i, j, k 为虚数单位，满足以下关系：

i² = j² = k² = ijk = -1

利用四元数表示旋转，可以简洁地表达任意三维旋转，并进行旋转组合和逆旋转运算。相比于旋转矩阵，四元数具有更低的存储空间需求和计算复杂度，这在实时性要求较高的姿态估计中具有显著优势。

2. 扩展卡尔曼滤波器(EKF)的基本原理

卡尔曼滤波器是一种高效的递归算法，用于估计线性系统的状态。然而，在处理非线性系统时，标准卡尔曼滤波器不再适用。扩展卡尔曼滤波器(EKF)通过在状态方程和观测方程的线性化处理，将非线性系统近似为线性系统，从而应用卡尔曼滤波器的思想进行状态估计。

EKF 算法主要包含以下步骤：

• 预测步骤: 根据系统模型预测下一时刻的状态和协方差矩阵。 这需要对非线性状态方程进行一阶泰勒展开线性化。

• 更新步骤: 将预测结果与新的观测值进行融合，更新状态估计和协方差矩阵。 这涉及到雅可比矩阵的计算和卡尔曼增益的求解。

3. 基于四元数的扩展卡尔曼滤波器算法

将EKF应用于姿态估计，需要选择合适的系统模型和观测模型。通常情况下，系统模型描述了姿态随时间的变化，而观测模型描述了传感器(例如IMU)测量值与姿态之间的关系。

在基于四元数的EKF中，系统状态通常包括四元数表示的姿态和角速度。状态方程描述了姿态随角速度的变化，而观测方程则将IMU的角速度和加速度测量值与姿态和角速度联系起来。由于四元数的单位长度约束，需要在EKF的更新步骤中对四元数进行归一化处理，以保证其单位长度特性。

具体的算法步骤如下：

1. 初始化: 初始化四元数、角速度、协方差矩阵等参数。

2. 预测: 根据系统模型预测下一时刻的姿态和角速度，并计算预测协方差矩阵。这需要计算状态方程的雅可比矩阵，并利用它进行线性化。

3. 更新: 获取IMU的测量值，计算观测方程的雅可比矩阵，计算卡尔曼增益，并更新姿态和角速度的估计值以及协方差矩阵。

4. 归一化: 将更新后的四元数进行归一化，保证其单位长度。

5. 循环: 重复步骤2-4，进行实时姿态估计。

4. 算法的应用效果及优缺点分析

基于四元数的EKF算法在姿态估计中取得了广泛的应用，具有较高的精度和鲁棒性。其优势在于：

• 避免奇异性: 四元数表示避免了欧拉角的奇异性问题。

• 计算效率高: 四元数运算相对简单，计算效率较高。

• 连续性好: 四元数表示提供连续平滑的姿态估计结果。

然而，该算法也存在一些缺点：

• 线性化误差: EKF算法依赖于一阶泰勒展开进行线性化，存在线性化误差，尤其在非线性程度较高的系统中，误差可能较大。

• 计算复杂度: 虽然比旋转矩阵效率高，但EKF算法仍然需要计算雅可比矩阵和卡尔曼增益，计算复杂度相对较高。

• 参数调优: EKF算法的性能严重依赖于系统噪声和测量噪声的协方差矩阵等参数的设置，需要进行仔细的参数调优。

5. 未来发展方向

为了进一步提高姿态估计的精度和鲁棒性，可以考虑以下几个方向：

• 非线性滤波算法: 例如无迹卡尔曼滤波(UKF)和粒子滤波(PF)等非线性滤波算法，能够更好地处理非线性系统，降低线性化误差。

• 多传感器融合: 将IMU数据与其他传感器(例如GPS、视觉传感器)数据进行融合，提高姿态估计的精度和可靠性。

• 人工智能技术: 结合深度学习等人工智能技术，学习和优化EKF的参数，提高算法的适应性和鲁棒性。

结论:

基于四元数的扩展卡尔曼滤波器算法是姿态估计中一种有效且广泛应用的方法。其能够有效避免奇异性问题，并提供高效、连续的姿态估计结果。尽管存在线性化误差等缺点，但通过结合其他先进技术，该算法仍具有很大的发展潜力，并在机器人、航空航天等领域具有重要的应用价值。 未来的研究方向应该集中在改进算法的精度、鲁棒性和效率方面，以满足更复杂的应用需求。

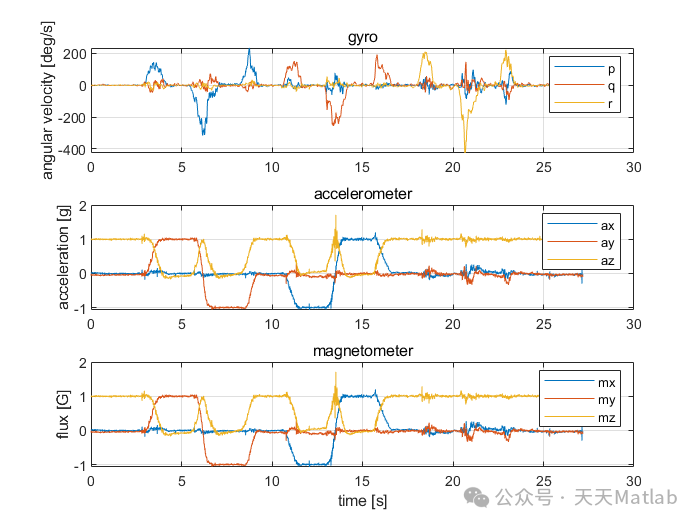

⛳️ 运行结果

🔗 参考文献

[1] 于晓磊,陈维民,毕嘉城,等.基于matlab的四元数卡尔曼滤波组合导航算法[J].数字技术与应用, 2016(11):2.DOI:CNKI:SUN:SZJT.0.2016-11-096.

[2] 李建国,崔祜涛,田阳,等.基于乘性四元数和约束滤波的飞行器姿态估计算法[J].系统工程与电子技术, 2013, 35(5):6.DOI:10.3969/j.issn.1001-506X.2013.05.22.
