一、IMU 姿态估计的核心需求与传统方法局限
IMU（惯性测量单元）作为运动姿态感知的核心器件，广泛应用于无人机导航、机器人定位、虚拟现实（VR）等领域，其姿态估计的核心是通过陀螺仪（测量角速度）与加速度计（测量比力）的数据融合，实时输出设备的三维姿态（滚转、俯仰、偏航）。由于陀螺仪存在漂移误差（长期累积导致姿态偏移）、加速度计易受振动与噪声干扰（动态场景下精度下降），单一传感器无法满足高精度姿态估计需求。传统姿态估计方法在动态与静态场景的平衡上存在明显局限，难以适配复杂应用场景。
1.1 IMU 姿态估计的核心技术需求
- 精度高：静态场景下（如设备静置），姿态角（滚转、俯仰）误差需≤0.5°，动态场景下（如无人机机动）误差需≤2°，偏航角需通过辅助传感器（如磁力计）抑制漂移，但本文聚焦陀螺仪与加速度计融合，重点优化滚转与俯仰；
- 实时性：姿态更新频率需与 IMU 采样频率匹配（通常为 100-1000Hz），计算延迟≤1ms，满足实时控制需求（如无人机姿态控制）；
- 鲁棒性：应对传感器噪声（如加速度计测量噪声标准差≥0.05m/s²）、陀螺仪漂移（零偏稳定性≥5°/h），仍能保持姿态稳定，避免突变或震荡；
- 姿态表示合理性：采用四元数表示姿态，避免欧拉角的 “万向锁” 问题（当俯仰角接近 ±90° 时，滚转与偏航角耦合，无法正常计算），确保全姿态范围内的连续估计。
1.2 传统姿态估计方法的局限性
- 单一陀螺仪积分：通过陀螺仪测量的角速度积分计算姿态，虽动态响应快，但存在漂移误差（1 小时内漂移可达 10° 以上），静态场景下姿态偏移严重，无法长期使用；
- 单一加速度计姿态解算：利用重力向量（静态时加速度计测量值近似重力）计算滚转与俯仰角（偏航角无法通过重力确定），静态精度高，但动态场景下加速度计受运动加速度干扰，姿态角波动幅度≥5°，无法稳定输出；
- 互补滤波：简单融合陀螺仪与加速度计数据（如陀螺仪积分结果与加速度计解算结果加权平均），虽计算量小，但权重固定，无法适配动态与静态场景的切换（如静态时需增大加速度计权重，动态时需增大陀螺仪权重），精度与鲁棒性不足；
- 欧拉角表示的局限性：采用滚转 - 俯仰 - 偏航角表示姿态，存在 “万向锁” 问题，当设备进行大角度俯仰运动时（如无人机垂直爬升），姿态估计会出现突变，影响后续控制。
为此，需引入卡尔曼滤波器（Kalman Filter, KF），通过 “状态预测（陀螺仪积分）- 观测更新（加速度计校正）” 的闭环机制，动态调整传感器权重，同时采用四元数表示姿态，实现高精度、全姿态范围的 IMU 姿态估计。
二、卡尔曼滤波器与四元数姿态表示的核心原理
卡尔曼滤波器是一种线性最小方差估计方法，通过构建状态空间模型，结合系统预测与观测更新，实现噪声环境下的最优状态估计；四元数作为无奇异点的姿态表示方法，可避免欧拉角的万向锁问题，两者结合是 IMU 姿态估计的理想方案。

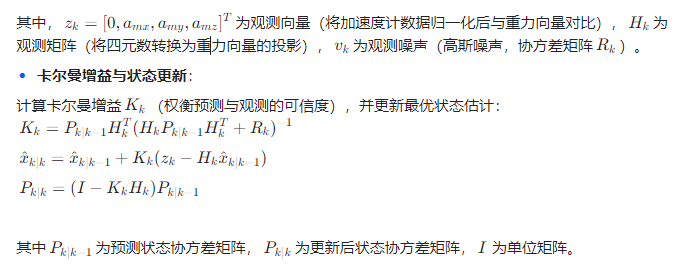

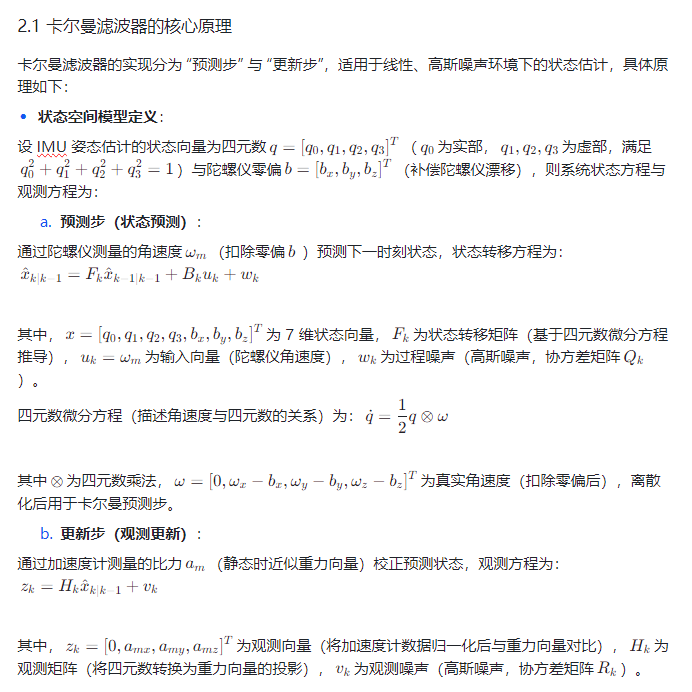

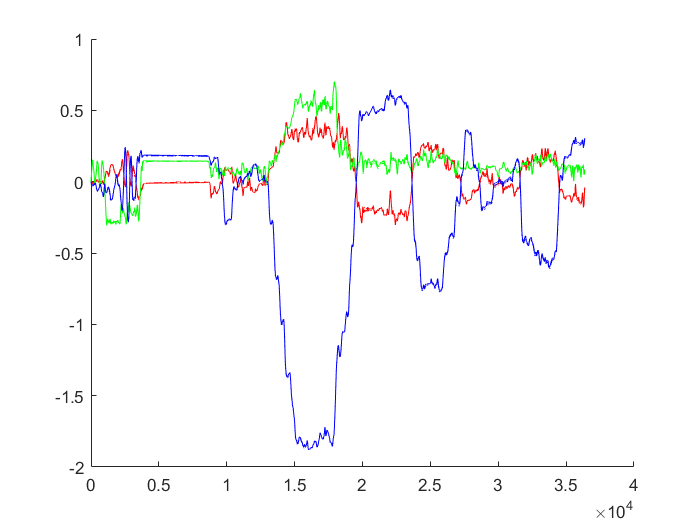

⛳️ 运行结果
