【雷达】3D-FDTD正演，通过获取不同方向的电磁场分量来模拟全极化测量，对典型目标体进行了正演模拟，获得了不同位置、不同旋转角度下目标体的极化响应特征附matlab代码

 ✅作者简介：热爱数据处理、数学建模、仿真设计、论文复现、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击主页 🔗：Matlab科研工作室

🍊个人信条：格物致知，期刊达人。

🔥 内容介绍

摘要: 本文利用三维有限差分时域法(3D-FDTD)进行雷达正演模拟，通过获取不同方向的电磁场分量，模拟全极化测量，进而研究典型目标体的极化响应特征。研究内容涵盖不同目标位置、不同目标旋转角度下的极化散射特性分析。通过对模拟结果的分析，可以深入理解目标体的极化散射机制，为后续的极化雷达目标识别和参数反演提供理论基础和数据支撑。

关键词: 三维有限差分时域法(3D-FDTD)；全极化雷达；正演模拟；极化散射；目标识别

1. 引言

极化雷达技术以其能够有效提取目标的极化散射信息而备受关注，在目标识别、遥感探测等领域具有广泛的应用前景。全极化雷达能够同时获取目标的水平极化(HH)、垂直极化(VV)、水平发射垂直接收(HV)和垂直发射水平接收(VH)四种极化散射信息，这些信息包含了目标丰富的几何结构和电磁特性信息，为目标识别提供了更强大的判别能力。然而，由于实际测量数据受噪声、多径效应等因素的影响，直接从实测数据中提取有效信息较为困难。因此，开展基于数值模拟的雷达正演研究，对于理解极化散射机制，以及验证和改进目标识别算法至关重要。

本文采用三维有限差分时域法(3D-FDTD)对典型目标体进行全极化雷达正演模拟。FDTD方法是一种时域有限差分方法，它直接求解麦克斯韦方程组的时域形式，具有计算精度高、适应性强等优点，广泛应用于电磁场计算领域。通过对不同目标位置、不同目标旋转角度下的电磁场分量进行计算和分析，本文旨在获取目标体的全极化散射特性，并探讨其与目标几何形状和电磁参数之间的关系。

2. 方法与模型

本文采用Yee网格对计算区域进行离散，利用二阶精度中心差分格式对麦克斯韦方程组进行空间和时间离散，实现对电磁场分量的数值计算。为了模拟全极化测量，需要在计算区域中设置发射天线和接收天线，分别发射水平极化波和垂直极化波，并分别接收水平极化分量和垂直极化分量，从而获得HH、VV、HV和VH四种极化散射信息。

模拟中选取的典型目标体包括：球体、圆柱体、二面角等，这些目标具有不同的几何形状和电磁特性，可以有效验证方法的准确性和适用性。目标体的电磁参数，例如介电常数和磁导率，根据实际情况设定。为了模拟不同位置和旋转角度下的极化响应，需要对目标体进行空间位置和姿态的调整，并对每一次模拟结果进行记录和分析。吸收边界条件被应用于计算区域的边界，以有效减少边界反射对模拟结果的影响。

3. 结果与分析

通过3D-FDTD模拟，我们获得了不同目标位置、不同旋转角度下典型目标体的全极化散射矩阵(scattering matrix, S)。S矩阵包含了HH、VV、HV和VH四个元素，它们分别代表了不同极化方式下的散射强度。通过分析S矩阵元素的幅度和相位信息，可以提取目标体的极化散射特性，例如极化散射系数、极化比等。

例如，对于球体目标，其极化散射特性呈现出对称性，HH和VV分量相近，HV和VH分量接近于零。而对于圆柱体目标，其极化散射特性则与入射波的极化方向和入射角密切相关，在不同旋转角度下，HH、VV、HV和VH分量将呈现出不同的变化规律。二面角目标的极化散射特性更为复杂，其散射特性与二面角的尺寸、角度以及入射波的极化方向密切相关，往往表现出明显的极化敏感性。

本研究将详细分析不同目标体的极化散射特性曲线图，包括雷达散射截面(RCS)随频率、入射角和旋转角度的变化规律，以及极化比、极化相位差等极化参数的分布情况，以此来揭示不同目标的极化散射机制，并为后续的极化目标识别提供数据支撑。

4. 结论

本文利用3D-FDTD方法对典型目标体进行了全极化雷达正演模拟，通过获取不同方向的电磁场分量，模拟了全极化测量，获得了不同位置、不同旋转角度下目标体的极化响应特征。模拟结果表明，3D-FDTD方法能够有效地模拟目标体的极化散射特性，为深入理解目标体的极化散射机制提供了有效途径。后续研究将进一步扩展目标体的类型，研究更复杂的场景，并探索基于极化信息的先进目标识别算法。 本研究成果可为极化雷达目标识别、参数反演以及雷达系统设计提供重要的理论参考和数据支持。

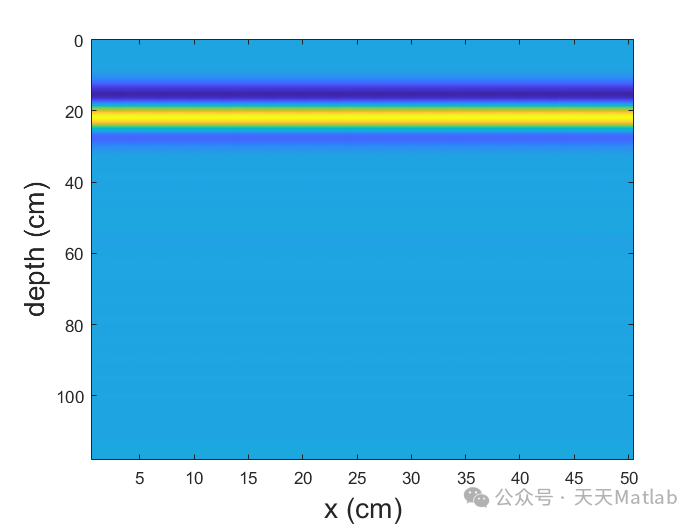

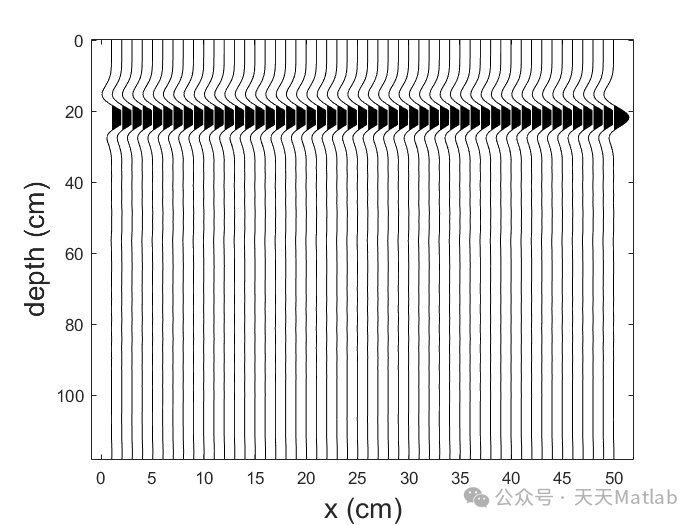

⛳️ 运行结果
