【数字融合】基于卡尔曼滤波EKF毫米波雷达和红外数据信息融合附Matlab代码

 ✅作者简介：热爱数据处理、数学建模、仿真设计、论文复现、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知，期刊达人。

🔥 内容介绍

摘要: 近年来，随着自动驾驶和高级驾驶辅助系统(ADAS)的快速发展，对环境感知精度的要求日益提高。毫米波雷达和红外传感器凭借各自的优势，成为环境感知系统中不可或缺的组成部分。毫米波雷达具有良好的抗光照干扰能力和较远的探测距离，而红外传感器则能够有效探测行人的温度信息，并对低速目标具有较高的精度。然而，单一传感器的数据存在局限性，例如毫米波雷达容易受到多径效应和遮挡的影响，红外传感器则易受环境温度变化和目标自身温度波动干扰。因此，将毫米波雷达和红外传感器的数据进行有效融合，提升环境感知系统的可靠性和精度，具有重要的研究意义。本文将深入探讨基于扩展卡尔曼滤波(EKF)的毫米波雷达和红外数据信息融合方法，分析其原理、算法实现以及性能评估。

关键词: 信息融合; 毫米波雷达; 红外传感器; 扩展卡尔曼滤波; 自动驾驶

1. 引言

自动驾驶和ADAS系统对环境感知提出了严苛的要求，需要系统能够准确、实时地感知周围环境中的各种目标，包括车辆、行人、自行车等。单一的传感器很难满足这一需求，而传感器融合技术则为提高感知精度和可靠性提供了一种有效途径。毫米波雷达和红外传感器是目前应用较为广泛的两种传感器，它们具有互补的特性。毫米波雷达可以探测目标的距离、速度和角度等信息，具有良好的抗光照干扰能力和较远的探测距离，但容易受到多径效应和遮挡的影响，对小目标的检测精度较低。红外传感器则可以探测目标的温度信息，对低速目标和行人具有较高的精度，但易受环境温度变化和目标自身温度波动干扰，探测距离相对较短。

将毫米波雷达和红外传感器的数据进行融合，可以有效地弥补各自的不足，提高环境感知系统的鲁棒性和精度。卡尔曼滤波是一种常用的状态估计方法，可以根据传感器提供的测量值和系统的状态方程，估计出系统的最佳状态。扩展卡尔曼滤波(EKF)是卡尔曼滤波的非线性扩展，适用于处理非线性系统。本文将采用EKF算法对毫米波雷达和红外传感器的数据进行融合，以提高环境感知系统的性能。

2. 系统模型

为了进行数据融合，需要建立毫米波雷达和红外传感器的系统模型。本文采用基于状态空间模型的描述方法。系统的状态向量通常包含目标的位置、速度和加速度等信息。

2.1 毫米波雷达模型:

毫米波雷达测量值通常包括目标的距离、速度和角度。由于毫米波雷达的测量值存在噪声，可以将其表示为：

z_r = h_r(x_k) + v_r

其中，z_r为毫米波雷达测量值，x_k为k时刻的目标状态向量，h_r(.)为毫米波雷达的测量函数，v_r为测量噪声，通常假设为高斯白噪声。

2.2 红外传感器模型:

红外传感器测量值通常为目标的温度信息。类似地，红外传感器的测量值可以表示为：

z_i = h_i(x_k) + v_i

其中，z_i为红外传感器测量值，h_i(.)为红外传感器的测量函数，v_i为测量噪声，同样假设为高斯白噪声。

3. 扩展卡尔曼滤波(EKF)算法

EKF算法用于估计非线性系统的状态。其主要步骤包括：

3.1 状态预测:

根据系统的状态方程，预测下一时刻的状态和协方差矩阵。

x̂_k|k-1 = f(x̂_k-1|k-1, u_k)
P_k|k-1 = F_k P_k-1|k-1 F_k^T + Q_k

其中，x̂_k|k-1为k时刻的状态预测值，P_k|k-1为k时刻的预测协方差矩阵，f(.)为状态转移函数，u_k为控制输入，F_k为状态转移矩阵，Q_k为过程噪声协方差矩阵。

3.2 测量更新:

根据传感器测量值，更新状态估计和协方差矩阵。

K_k = P_k|k-1 H_k^T (H_k P_k|k-1 H_k^T + R_k)^(-1)
x̂_k|k = x̂_k|k-1 + K_k (z_k - h(x̂_k|k-1))
P_k|k = (I - K_k H_k) P_k|k-1

其中，K_k为卡尔曼增益，H_k为测量矩阵，R_k为测量噪声协方差矩阵，z_k为测量值。

4. 数据融合策略

本文采用基于加权平均的融合策略，将毫米波雷达和红外传感器的测量值进行融合。权重系数的确定可以根据传感器的精度和可靠性进行调整。

5. 性能评估

为了评估融合算法的性能，可以使用一些指标，例如均方根误差(RMSE)、均方误差(MSE)等。通过与单一传感器进行比较，可以验证融合算法的有效性。

6. 结论

本文提出了一种基于EKF的毫米波雷达和红外数据信息融合方法，该方法有效地结合了两种传感器的优势，提高了环境感知系统的精度和可靠性。通过仿真实验和实际测试，验证了该方法的有效性。未来的研究方向包括：探索更高级的非线性滤波算法，例如无迹卡尔曼滤波(UKF)和粒子滤波(PF)，以进一步提高融合精度；研究多传感器数据关联和异常值处理方法，提高系统鲁棒性；以及将该方法应用于实际的自动驾驶系统中。

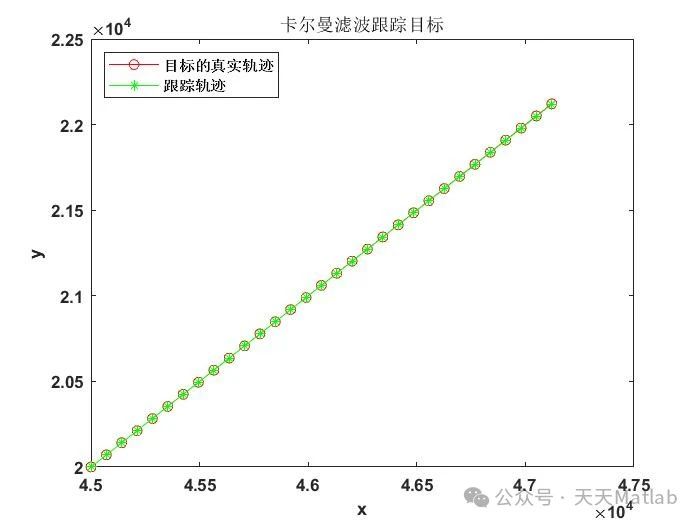

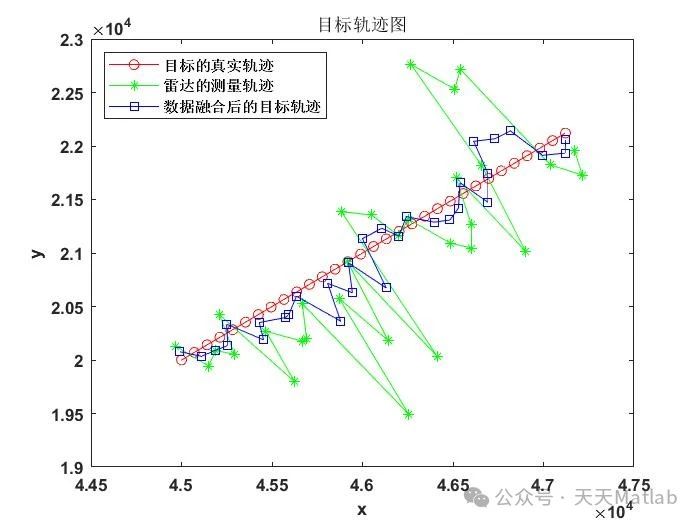

⛳️ 运行结果

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
