🔥 内容介绍

摘要: 本文详细阐述了绘制钢筋混凝土柱在X和Y方向上的破坏包络线及相互作用图的方法，并提供了基于MATLAB的编程实现。通过分析钢筋混凝土柱的受力特性，结合强度理论，构建了相应的计算模型，最终生成清晰直观的图形，用于评估柱子的承载能力和安全性。文章涵盖了理论推导、计算步骤以及MATLAB代码的详细解释，旨在为工程实践提供参考。

关键词: 钢筋混凝土柱，破坏包络线，相互作用图，MATLAB，强度理论，承载能力

1. 引言

钢筋混凝土柱是建筑结构中重要的承重构件，其承载能力的准确评估对结构的安全性和经济性至关重要。为了全面了解钢筋混凝土柱的承载性能，需要绘制其在不同方向上的破坏包络线和相互作用图。破坏包络线表示在不同轴力组合作用下，柱子达到破坏状态的极限强度组合；相互作用图则以图形方式直观地展现了柱子在双向弯矩和轴力共同作用下的承载能力。本文将详细介绍绘制钢筋混凝土柱X、Y方向破坏包络线和相互作用图的方法，并提供基于MATLAB的编程实现，为工程设计提供可靠的计算工具。

2. 理论基础

钢筋混凝土柱的破坏模式较为复杂，受多种因素影响，如混凝土强度、钢筋强度、配筋率、柱截面尺寸以及荷载类型等。常用的强度理论包括：

屈服强度理论: 假设混凝土和钢筋同时达到屈服强度而破坏。该理论相对简化，计算方便，但在某些情况下可能低估柱子的承载能力。
极限状态设计法: 基于结构的极限状态设计，考虑混凝土的压碎破坏和钢筋的屈服破坏，并考虑混凝土的非线性特性。此方法更精确，但计算较为复杂。

本文采用极限状态设计法，考虑混凝土的应力-应变关系，利用迭代法求解柱子的破坏荷载。

3. 计算模型及步骤

为了绘制破坏包络线和相互作用图，需要进行以下步骤：

(1) 材料参数确定: 确定混凝土的抗压强度fc'和钢筋的抗拉强度fy，以及混凝土的应力-应变关系模型 (例如，Hognestad 模型)。

(2) 截面几何参数确定: 确定柱截面尺寸、钢筋面积、钢筋配筋率等几何参数。

(3) 荷载组合确定: 考虑各种荷载组合，包括轴力N、弯矩Mx和弯矩My。为了绘制破坏包络线，需要设置一系列轴力N，然后分别计算在该轴力作用下，柱子能够承受的最大弯矩Mx和My。

(4) 迭代计算: 利用有限元方法或其他数值方法，通过迭代计算求解在给定荷载组合下，混凝土和钢筋的应力分布，判断是否达到极限状态。当达到极限状态（例如，混凝土达到极限压应变或钢筋达到屈服应变）时，记录相应的荷载值。

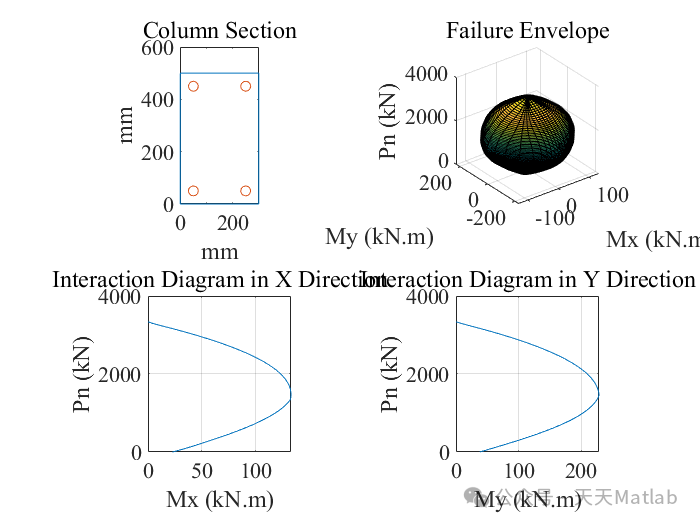

(5) 绘制破坏包络线和相互作用图: 将计算得到的极限荷载值绘制成破坏包络线和相互作用图。破坏包络线通常在Mx-N平面和My-N平面绘制，而相互作用图则在Mx-My平面绘制，以不同的轴力N为参数绘制一系列曲线。

4. MATLAB代码实现

择的强度理论和数值方法编写) % ... 迭代计算过程 ... Mx(i) = ...; % 计算出的最大弯矩Mx My(i) = ...; % 计算出的最大弯矩My end % 绘制破坏包络线 figure; subplot(1,2,1); plot(Mx, N); xlabel('Mx (kN.m)'); ylabel('N (kN)'); title('Mx-N 破坏包络线'); subplot(1,2,2); plot(My, N); xlabel('My (kN.m)'); ylabel('N (kN)'); title('My-N 破坏包络线'); % 绘制相互作用图 (以N为参数绘制多条曲线) figure; for i = 1:length(N) plot(Mx(i), My(i), '*'); hold on; end xlabel('Mx (kN.m)'); ylabel('My (kN.m)'); title('Mx-My 相互作用图'); legend('N = 0', 'N = 100', 'N = 200', ...); % 添加图例 hold off;

5. 结论

本文详细介绍了绘制钢筋混凝土柱X、Y方向破坏包络线和相互作用图的方法，并提供了基于MATLAB的编程实现示例。通过该方法可以有效地评估钢筋混凝土柱的承载能力，为工程设计提供可靠的依据。需要注意的是，上述代码仅为简化示例，实际应用中需要根据具体的材料参数、截面几何参数以及强度理论选择合适的计算方法，并编写相应的MATLAB代码来实现更精确的计算。此外，还需要考虑其他影响因素，例如混凝土的徐变和收缩等，以提高计算精度。
