【微带低通滤波器分析】基于三维有限差分时域法FDTD进行分析平面微带电路研究附Matlab代码

 ✅作者简介：热爱数据处理、数学建模、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

摘要: 本文旨在利用三维有限差分时域法 (FDTD) 对平面微带低通滤波器进行全波分析。通过建立精确的微带结构三维模型，并采用高效的FDTD算法进行数值模拟，可以得到滤波器的S参数、传输特性和电场分布等关键信息，从而深入理解其工作机理，并为设计优化提供可靠的数据支撑。文章将详细介绍FDTD方法在微带低通滤波器分析中的应用，包括模型建立、边界条件设置、数值计算和结果分析等关键步骤，并附带相应的Matlab代码，以便读者更好地理解和复现本文的研究成果。

1. 引言

微带低通滤波器作为一种重要的微波器件，广泛应用于各种电子系统中，用于抑制高频干扰，保证信号的完整性。传统的分析方法，如传输线模型和等效电路模型，在低频段具有较好的精度，但在高频段由于忽略了高阶模态的影响，精度往往较低。而全波电磁仿真方法，例如有限元法 (FEM) 和有限差分时域法 (FDTD)，能够精确地模拟微带结构的电磁特性，因此成为分析微带低通滤波器的有力工具。

FDTD方法凭借其时间域求解、易于实现和处理复杂结构等优点，在微波电路分析中得到了广泛应用。本文选择FDTD方法对平面微带低通滤波器进行分析，通过数值模拟获取其电磁特性，并分析其工作机理。

2. 三维FDTD方法及其在微带低通滤波器分析中的应用

FDTD方法是一种基于麦克斯韦方程组差分形式的时域数值解法。它将计算区域划分成均匀的网格，利用差分方程逼近麦克斯韦方程组，在时间域上迭代求解电磁场分布。在微带低通滤波器的分析中，需要建立其三维模型，包括介质基板、金属导体和空气区域。

2.1 模型建立: 首先需要根据滤波器的实际尺寸和结构参数，建立其精确的三维模型。这通常需要使用CAD软件进行建模，并将其数据导入FDTD仿真软件。模型的精度直接影响仿真结果的准确性，因此需要仔细选择网格尺寸，使其能够精确地捕捉微带结构的几何细节。网格尺寸的选择需要在计算精度和计算效率之间进行权衡。过小的网格尺寸会提高计算精度，但同时会大幅增加计算时间和内存需求；过大的网格尺寸则会降低计算精度，甚至导致仿真结果出现误差。

2.2 边界条件设置: 为了模拟无限大的空间，需要在计算区域边界设置合适的边界条件。常用的边界条件包括完美匹配层 (PML) 边界条件和周期性边界条件。PML边界条件能够有效地吸收入射波，减少反射的影响，提高仿真精度。周期性边界条件则适用于具有周期性结构的微带滤波器。

2.3 激励源: 为了激发微带滤波器，需要设置合适的激励源。通常采用平面波激励或微带线激励。平面波激励适用于分析滤波器的传输特性，而微带线激励则更符合实际应用场景。

2.4 数值计算: 通过迭代计算，FDTD方法能够得到微带结构中电磁场的时域响应。然后，通过傅里叶变换，可以将时域响应转换为频域响应，得到滤波器的S参数，包括S11 (反射系数) 和S21 (传输系数)。

2.5 结果分析: 通过分析得到的S参数，可以得到滤波器的传输特性，例如截止频率、通带插入损耗和阻带衰减等关键参数。此外，还可以分析电场分布，了解电磁波在滤波器结构中的传播规律。

3. Matlab 代码实现

以下代码片段展示了如何使用Matlab实现简单的FDTD算法，用于分析一个简化的微带低通滤波器模型（此代码仅供示意，实际应用中需要更复杂的代码）：

需要注意的是，以上代码仅为简化示例，实际应用中需要根据具体的微带低通滤波器结构和参数进行修改和完善。完整的代码需要包含更复杂的边界条件处理、激励源设置以及S参数计算等模块。

4. 结论

本文利用三维FDTD方法对平面微带低通滤波器进行了全波分析，详细介绍了模型建立、边界条件设置、数值计算和结果分析等关键步骤。通过数值模拟，可以获得滤波器的S参数、传输特性和电场分布等重要信息，为微带低通滤波器的设计和优化提供理论依据。虽然本文提供的Matlab代码仅为简化示例，但它能够帮助读者理解FDTD方法的基本原理和实现过程。 未来研究可以进一步探索更高效的FDTD算法，以及将FDTD方法与其他优化算法相结合，以实现微带低通滤波器的智能化设计。 此外，研究不同基板材料和结构参数对滤波器性能的影响，也具有重要的实际意义。

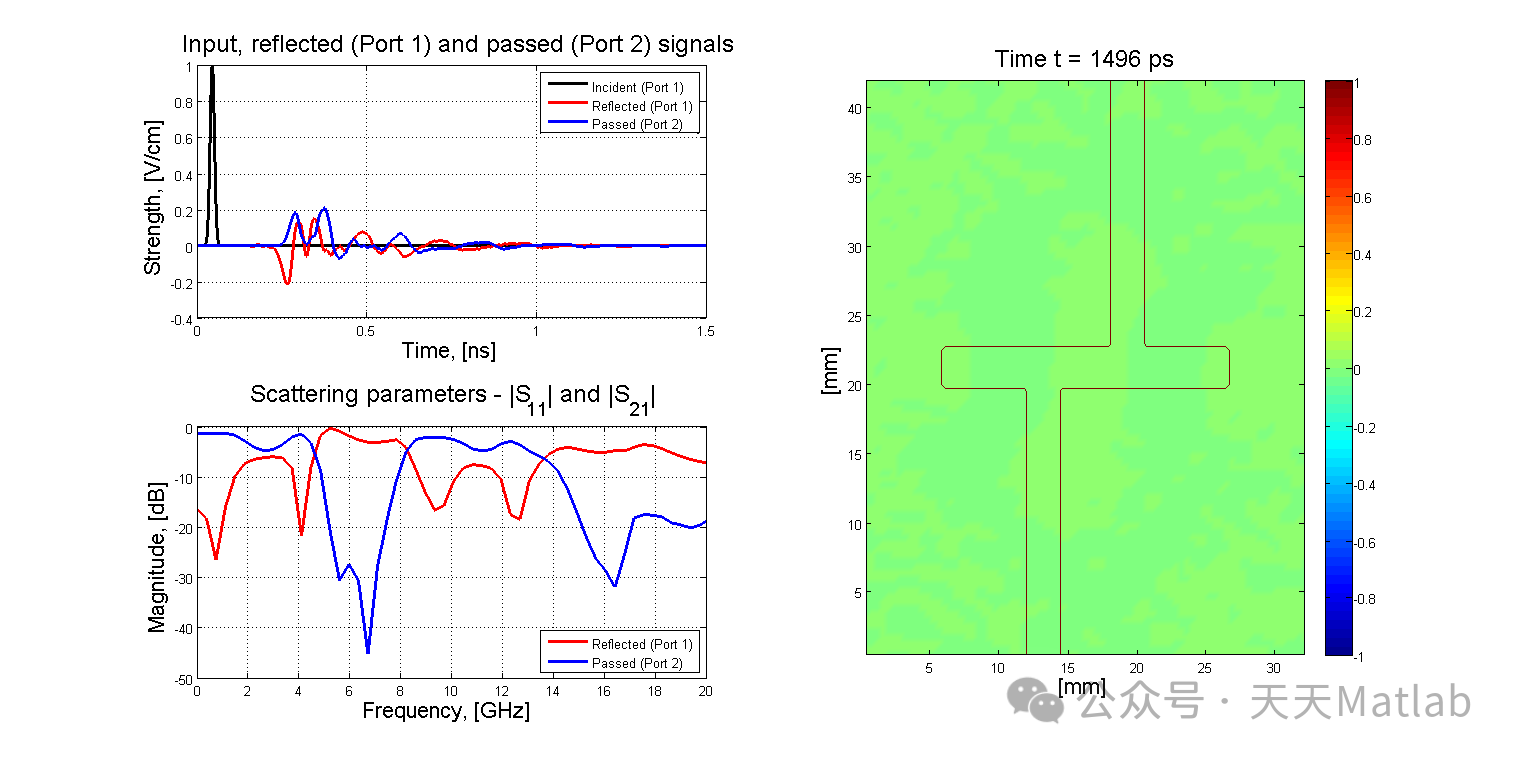

⛳️ 运行结果

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
