🔥 内容介绍

姿态估计是机器人技术、航空航天、虚拟现实等领域的关键技术，它旨在确定物体在三维空间中的方向。惯性测量单元(IMU)凭借其自包含性、高采样率和相对低成本等优势，成为姿态估计的重要传感器。然而，IMU存在积分漂移等问题，导致长时间运行时姿态估计精度下降。扩展卡尔曼滤波器(EKF)作为一种非线性滤波算法，能够有效融合IMU数据和其他传感器数据(如GPS、磁力计等)，提高姿态估计的精度和鲁棒性。本文将深入探讨基于EKF的9轴IMU姿态估计方法，并提供相应的Matlab代码实现。

一、 9轴IMU姿态估计原理

9轴IMU通常包含三轴加速度计、三轴陀螺仪和三轴磁力计。加速度计测量的是重力加速度在IMU坐标系下的投影，陀螺仪测量的是IMU的角速度，磁力计测量的是地磁场在IMU坐标系下的投影。这三种传感器的数据相互补充，能够更全面地描述IMU的姿态。

姿态表示方法多种多样，常用的包括欧拉角、四元数和旋转矩阵。其中，四元数表示法具有避免万向锁、计算效率高等优势，因此本文选择四元数作为姿态表示。

EKF的核心思想是利用系统状态方程和测量方程对系统状态进行估计。对于基于9轴IMU的姿态估计，系统状态通常选择为四元数和陀螺仪偏差。系统状态方程描述了系统状态随时间的变化，而测量方程则描述了传感器测量值与系统状态之间的关系。

系统状态方程:

系统状态向量定义为： X = [q0, q1, q2, q3, bgx, bgy, bgz]T，其中qi (i=0,1,2,3)为四元数的四个分量，bgx, bgy, bgz为陀螺仪的偏差。

系统状态方程可以表示为：

Ẋ = f(X, ω) = [fq(X, ω), 0, 0, 0]T

其中，ω为陀螺仪测量值减去陀螺仪偏差后的角速度，fq(X, ω)为四元数微分方程，其表达式为：

q̇ = 0.5 * q ⊗ [0, ω]T

其中⊗表示四元数乘法。

测量方程:

测量向量定义为：Z = [ax, ay, az, mx, my, mz]T，其中ai为加速度计测量值，mi为磁力计测量值。

测量方程可以表示为：

Z = h(X) + v

其中，h(X)为非线性函数，将四元数和加速度计、磁力计测量值联系起来，v为测量噪声。

二、扩展卡尔曼滤波器(EKF)算法

EKF算法主要包括预测和更新两个步骤。

预测步骤:

在预测步骤中，EKF根据系统状态方程预测下一时刻的状态估计值和协方差矩阵。

状态估计预测: X̂k- = f(X̂k-1, ωk-1)
协方差矩阵预测: Pk- = Fk-1Pk-1Fk-1T + Qk-1

其中，Fk-1为状态转移矩阵，Qk-1为过程噪声协方差矩阵。

更新步骤:

在更新步骤中，EKF根据测量方程更新状态估计值和协方差矩阵。

测量残差: yk = Zk - h(X̂k-)
观测雅可比矩阵: Hk = ∂h(X)/∂X |X=X̂k-
创新协方差矩阵: Sk = HkPk-HkT + Rk
卡尔曼增益: Kk = Pk-HkTSk-1
状态估计更新: X̂k = X̂k- + Kkyk
协方差矩阵更新: Pk = (I - KkHk)Pk-

其中，Rk为测量噪声协方差矩阵。

三、 Matlab代码实现

以下提供简化的Matlab代码，用于演示基于EKF的9轴IMU姿态估计：

matlab

% 初始化参数 % ... % 循环处理IMU数据 for k = 1:length(imuData) % 预测步骤 % ... % 更新步骤 % ... % 输出姿态结果 % ... end

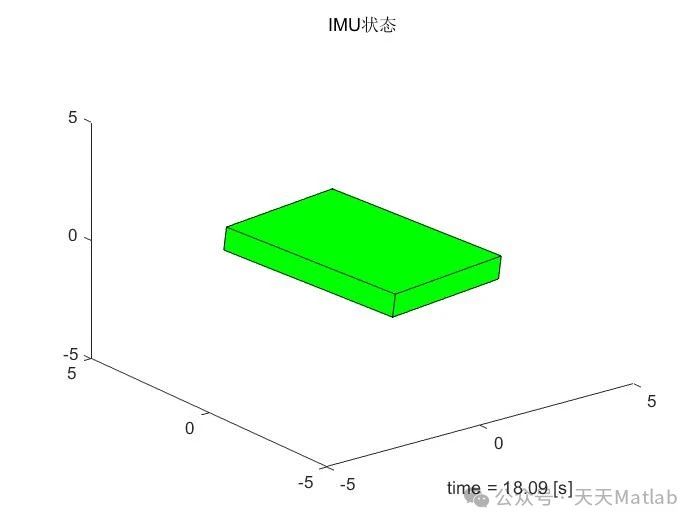

四、结论与展望

本文详细介绍了基于EKF的9轴IMU姿态估计方法，并给出了Matlab代码框架。EKF能够有效地融合IMU数据，提高姿态估计精度。然而，EKF也存在一些局限性，例如计算量较大、对模型精度要求较高。未来研究可以考虑使用更先进的滤波算法，例如无迹卡尔曼滤波(UKF)或粒子滤波(PF)，以进一步提高姿态估计的精度和鲁棒性。此外，研究如何有效地处理IMU的偏差和噪声，以及如何融合其他传感器数据，也是未来研究的重要方向。最终目标是实现一个高精度、低延迟、鲁棒性强的姿态估计系统，以满足不同应用场景的需求。
