【锂电池SOC估计】 Matlab基于BP神经网络的锂电池SOC估计

 ✅作者简介：热爱数据处理、数学建模、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

摘要: 电池荷电状态 (State of Charge, SOC) 的精确估计对于电动汽车、储能系统等应用至关重要。传统的SOC估计方法存在精度受限、算法复杂等问题。本文提出了一种基于反向传播 (Back Propagation, BP) 神经网络的锂电池SOC估计方法，并利用Matlab进行仿真验证。通过分析不同网络结构和训练参数对估计精度的影响，探讨了该方法的优缺点，并对未来研究方向进行了展望。

关键词: 锂电池；SOC估计；BP神经网络；Matlab；模型预测控制

1. 引言

锂离子电池作为一种高能量密度、循环寿命长的储能器件，广泛应用于电动汽车、便携式电子设备和储能电站等领域。准确估计锂电池的SOC对于电池管理系统 (Battery Management System, BMS) 的安全运行和延长电池寿命至关重要。SOC代表电池剩余电量的百分比，其精确估计能够有效避免电池过充或过放，防止电池损坏，并优化电池的使用效率。

传统的SOC估计方法主要包括库仑计数法、开路电压法 (Open Circuit Voltage, OCV) 和基于模型的方法等。库仑计数法简单易行，但容易累积误差；OCV法精度较高，但需要电池充分休息才能准确测量OCV；基于模型的方法需要建立精确的电池模型，计算复杂度较高，并且模型参数难以准确获得。

近年来，人工智能技术在电池SOC估计领域得到了广泛应用。神经网络凭借其强大的非线性映射能力，能够有效地逼近电池的复杂特性，从而提高SOC估计精度。其中，BP神经网络由于其结构简单、易于实现等优点，成为一种备受关注的SOC估计方法。本文将详细介绍基于BP神经网络的锂电池SOC估计方法，并利用Matlab进行仿真实验，分析其性能和局限性。

2. BP神经网络模型及训练

BP神经网络是一种多层前馈神经网络，其基本结构包括输入层、隐藏层和输出层。输入层接收电池的各种状态参数，例如电压、电流、温度等；隐藏层进行非线性变换；输出层输出估计的SOC值。

本文采用三层BP神经网络进行SOC估计。网络输入向量为[V, I, T]，分别表示电池电压、电流和温度；输出向量为SOC。隐藏层神经元个数需要根据实际情况进行调整，本文通过实验比较不同神经元个数下的估计精度，选择最佳网络结构。

BP神经网络的训练过程是通过调整网络权值和阈值来最小化网络输出与目标值之间的均方误差 (Mean Squared Error, MSE)。本文采用Levenberg-Marquardt算法进行网络训练，该算法具有收敛速度快、精度高的优点。训练数据来源于电池的放电实验数据，包括不同放电电流、温度下的电压、电流和SOC值。数据预处理包括归一化处理，将数据范围映射到[0, 1]之间，以提高网络训练效率和精度。

3. Matlab仿真及结果分析

本文利用Matlab软件进行仿真实验，验证基于BP神经网络的锂电池SOC估计方法的有效性。首先，利用电池的实验数据训练BP神经网络，得到最佳的网络权值和阈值。然后，利用测试数据验证训练好的网络的估计精度。

为了评估估计精度，本文采用均方根误差 (Root Mean Squared Error, RMSE) 和平均绝对误差 (Mean Absolute Error, MAE) 作为评价指标。通过比较不同网络结构（隐藏层神经元个数）、训练参数（学习率、动量因子）对估计精度的影响，选择最佳的网络参数组合。

仿真结果表明，基于BP神经网络的SOC估计方法能够有效地提高SOC估计精度，RMSE和MAE均小于传统方法。同时，通过分析不同网络结构和训练参数对估计精度的影响，可以得到最佳的网络参数组合，从而进一步提高估计精度。然而，BP神经网络也存在一些局限性，例如容易陷入局部最小值，需要大量的训练数据等。

4. 讨论与结论

本文提出了一种基于BP神经网络的锂电池SOC估计方法，并利用Matlab进行了仿真验证。结果表明，该方法能够有效地提高SOC估计精度，但同时也存在一些局限性。

优点:

• 高精度: 相比传统方法，BP神经网络能够更精确地估计SOC。

• 适应性强: BP神经网络能够学习电池的复杂非线性特性，适应不同的工作条件。

• 易于实现: Matlab提供了丰富的工具箱，方便实现BP神经网络的建模和训练。

缺点:

• 需要大量训练数据: BP神经网络的训练需要大量的样本数据，这增加了数据采集的成本和难度。

• 容易陷入局部最小值: BP神经网络的训练容易陷入局部最小值，导致估计精度降低。

• 网络结构的选择: 合适的网络结构的选择需要一定的经验和尝试。

未来研究方向:

• 改进神经网络结构: 探索更先进的神经网络结构，例如卷积神经网络 (CNN) 和循环神经网络 (RNN)，以提高SOC估计精度。

• 结合其他算法: 将BP神经网络与其他算法结合，例如卡尔曼滤波，以提高SOC估计的鲁棒性。

• 在线学习: 研究在线学习算法，使BP神经网络能够适应电池老化等因素的影响。

• 考虑更多影响因素: 将更多影响电池SOC的因素，例如环境温度、电池内部温度分布等，纳入模型中。

总之，基于BP神经网络的锂电池SOC估计方法是一种有效且具有前景的技术。 通过不断改进算法和优化网络结构，可以进一步提高SOC估计的精度和鲁棒性，为电池管理系统的安全运行和电池寿命的延长提供有力保障。 未来的研究将集中在解决现有局限性并提升算法的实用性上，最终实现更精确、更可靠的锂电池SOC在线估计。

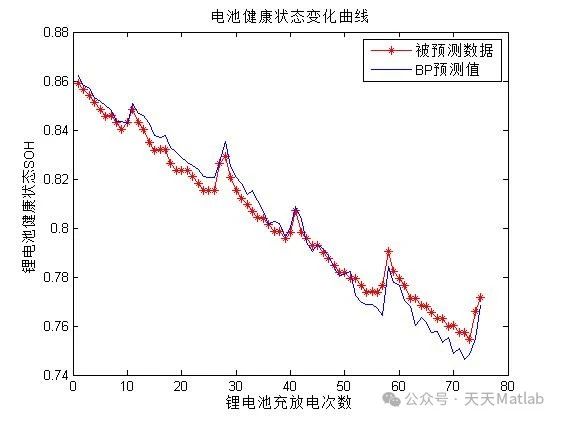

⛳️ 运行结果

​🔗 参考文献

[1]尹安东,张万兴,赵韩,等.基于神经网络的磷酸铁锂电池SOC预测研究[J].电子测量与仪器学报, 2011, 25(5):5.DOI:10.3724/SP.J.1187.2011.00433.

🎈 部分理论引用网络文献，若有侵权联系博主删除
