【激光雷达】FMCW合成孔径雷达的FS成像算法matlab实现

 ✅作者简介：热爱数据处理、数学建模、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知。

🔥 内容介绍

摘要: 频率调制连续波(FMCW)合成孔径雷达(SAR)凭借其高精度测距和速度测量能力，在高分辨率成像领域展现出巨大的应用潜力。本文重点研究FMCW-SAR的聚焦合成孔径(FS)成像算法，并利用Matlab进行仿真实现。文章首先阐述了FMCW-SAR系统的基本原理，详细推导了FS算法的数学模型，并分析了其成像过程中的关键步骤，包括距离向压缩、方位向匹配滤波和几何校正等。随后，基于Matlab平台，构建了完整的FMCW-SAR FS成像算法仿真流程，并通过仿真实验验证了算法的有效性。最后，对算法的性能进行了分析，并探讨了未来改进的方向。

关键词: FMCW-SAR；FS成像；Matlab；距离徙动；方位向匹配滤波；几何校正

1. 引言

合成孔径雷达(SAR)技术能够克服单天线雷达的分辨率限制，获得高分辨率的遥感图像，广泛应用于地球观测、军事侦察等领域。FMCW体制的SAR系统相比于传统的脉冲体制SAR，具有体积小、功耗低、成本低等优势，使其在民用领域得到越来越广泛的应用。FMCW-SAR系统通过发射线性调频连续波信号，利用接收信号的频谱信息进行距离向测量，同时依靠平台的运动合成孔径，实现方位向高分辨率成像。

聚焦合成孔径(FS)算法是FMCW-SAR成像处理中一种常用的算法，它能够有效地补偿距离徙动，提高成像质量。相比于其他成像算法，如后向投影(BP)算法和频域成像算法，FS算法具有计算效率高，易于实现等特点。本文将详细介绍FMCW-SAR系统的原理，推导FS算法的数学模型，并利用Matlab进行仿真实现，最终对算法的性能进行分析。

2. FMCW-SAR系统原理

FMCW-SAR系统发射线性调频连续波信号，其表达式为：

𝑠𝑡(𝑡)=𝐴cos⁡(2𝜋(𝑓𝑐+𝐵2𝑇𝑡)𝑡)st(t)=Acos(2π(fc+2TBt)t)

其中，𝐴A为信号幅度，𝑓𝑐fc为载频，𝐵B为调频带宽，𝑇T为调频周期。雷达接收到的回波信号包含了目标的距离和速度信息。通过对回波信号进行混频和FFT变换，可以得到目标的距离信息。

3. FS成像算法推导

FS算法的核心思想是将回波信号投影到目标的参考点上，从而实现聚焦成像。其具体步骤如下：

(1) 距离向压缩: 对每个脉冲回波数据进行FFT变换，得到距离-多普勒域的数据。这一步主要消除距离向的线性调频信号，获得目标的距离信息。

(2) 方位向匹配滤波: 在方位向，利用目标的运动轨迹和雷达参数，设计匹配滤波器。匹配滤波器的设计需要考虑距离徙动对成像的影响。精确的距离徙动补偿是FS算法的关键。 本文采用二次相位函数来近似补偿距离徙动。

(3) 几何校正: 由于目标的距离和方位向位置与雷达平台的姿态密切相关，需要进行几何校正以消除几何畸变。几何校正通常采用插值方法，将图像像素映射到地理坐标系下。

具体的数学推导过程较为复杂，涉及到雷达方程、信号处理理论和几何变换等知识。这里简要概括如下：首先，根据雷达几何关系建立回波信号模型，该模型包含距离徙动项。然后，设计一个补偿距离徙动的滤波器，并将其应用于方位向信号处理。最后，进行几何校正以获得最终的图像。

4. Matlab仿真实现

利用Matlab编写程序，实现FMCW-SAR FS成像算法。程序主要包括以下几个模块：

(1) 回波信号仿真: 根据雷达参数和目标场景，仿真生成FMCW-SAR回波信号。

(2) 距离向压缩: 对回波信号进行FFT变换，实现距离向压缩。

(3) 方位向匹配滤波: 设计并实现方位向匹配滤波器，进行距离徙动补偿。

(4) 几何校正: 采用插值方法，进行几何校正。

(5) 图像显示: 将处理后的数据显示为图像。

程序中需要设置各种参数，例如载频、调频带宽、脉冲重复频率、平台速度等。通过改变这些参数，可以分析它们对成像质量的影响。

5. 仿真结果与分析

通过Matlab仿真实验，可以得到FMCW-SAR FS成像结果。仿真结果显示，FS算法能够有效地补偿距离徙动，获得高分辨率的SAR图像。 通过改变不同的参数，例如场景大小、目标数量以及噪声水平，可以评估FS算法的鲁棒性和成像性能。 例如，可以分析不同信噪比下图像的信噪比和分辨率。

6. 结论与未来工作

本文详细介绍了FMCW-SAR系统的原理和FS成像算法，并利用Matlab进行了仿真实现。仿真结果验证了FS算法的有效性，并分析了其性能。未来工作可以集中在以下几个方面：

• 改进距离徙动补偿算法: 探索更精确的距离徙动补偿方法，提高成像精度。

• 提高算法的计算效率: 研究并实现更高效的FS成像算法，以适应大数据量的处理需求。

• 多目标成像: 研究FS算法在多目标场景下的成像性能，并进行改进。

• 考虑其他因素的影响: 例如，大气效应、平台姿态变化等对成像质量的影响。

通过不断改进和完善FS成像算法，可以进一步提高FMCW-SAR系统的成像性能，使其在更多的领域得到应用。 未来的研究方向应该朝着更高效、更鲁棒、更精确的方向发展，以满足日益增长的应用需求。

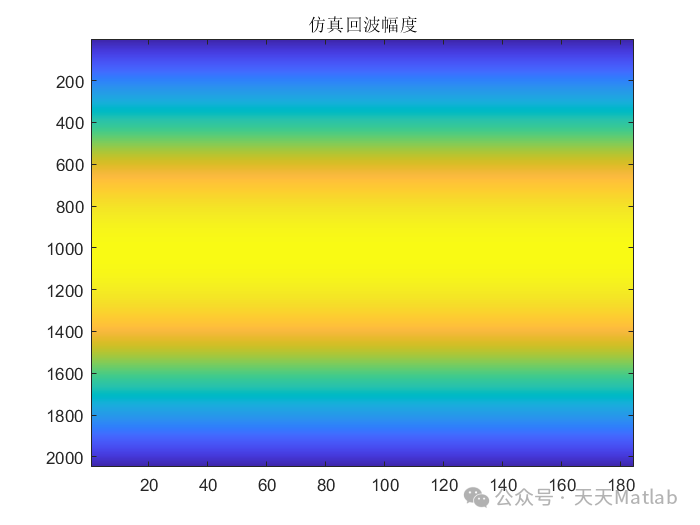

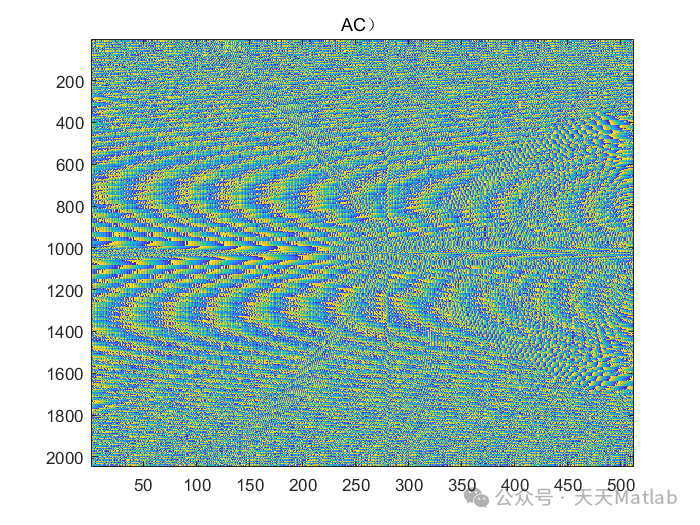

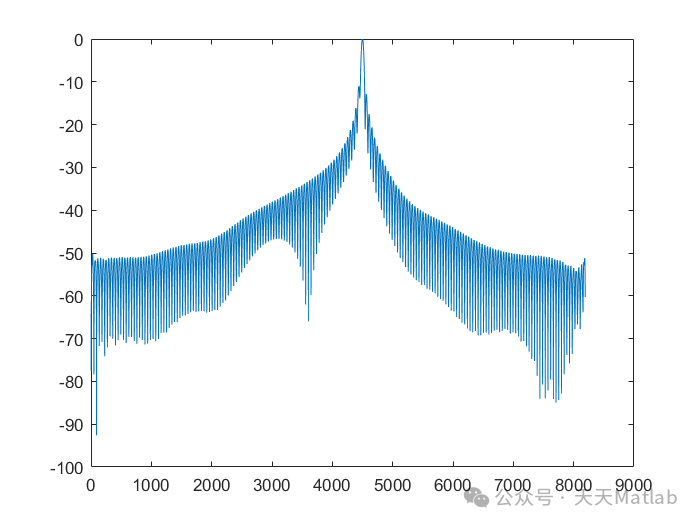

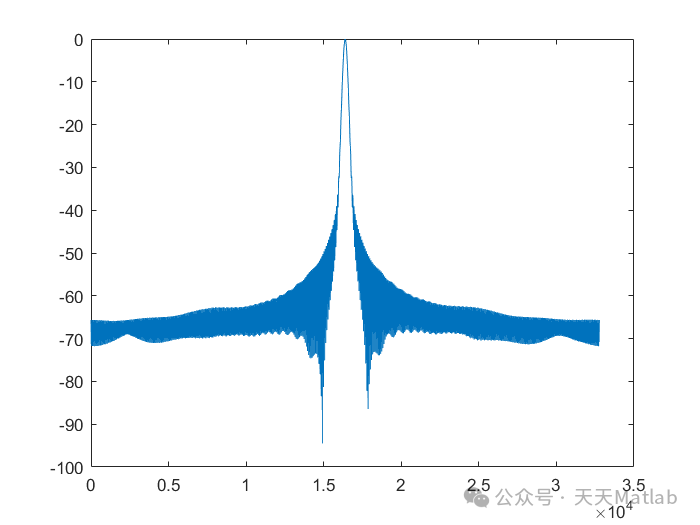

⛳️ 运行结果

🔗 参考文献

[1] 叶茂,刘恒泉,赵毅强,等.面向FMCW激光雷达的修正Rife算法设计与硬件实现[J].红外与激光工程, 2022.

[2] 叶茂 Ye Mao,刘恒泉 Liu Hengquan,赵毅强 Zhao Yiqiang,等.面向FMCW激光雷达的修正Rife算法设计与硬件实现[J].Infrared and Laser Engineering, 2022.DOI:10.3788/irla20220222.

🎈 部分理论引用网络文献，若有侵权联系博主删除
