摘要: 本文深入探讨了基于MATLAB的24GHz多车道多车辆频率调制连续波(FMCW)交通雷达模拟器的设计与实现。通过构建详细的系统模型，涵盖了信号发射、目标反射、多径效应以及接收信号处理等关键环节，模拟器能够逼真地再现实际交通场景下的雷达回波信号。本文重点阐述了FMCW雷达的工作原理、信号处理算法以及多目标、多车道场景下的复杂性处理，并提供了核心MATLAB代码片段，以便读者理解和复现。最终，通过模拟结果验证了该模拟器的有效性和实用性，为后续的雷达算法研究和系统设计提供了坚实的基础。

关键词: FMCW雷达；MATLAB；交通雷达；多车道；多车辆；雷达模拟器；信号处理

1. 引言

随着自动驾驶和智能交通系统的快速发展，车载雷达技术的重要性日益凸显。作为一种重要的感知技术，雷达能够在各种环境条件下准确地检测和跟踪车辆目标，为车辆决策提供关键信息。其中，FMCW雷达凭借其测距精度高、速度测量能力强以及抗干扰能力优越等优点，成为当前车载雷达研究的热点。然而，实际交通场景下的雷达信号处理较为复杂，涉及多目标、多径效应、杂波抑制等诸多挑战。因此，开发一个能够逼真模拟实际交通场景的雷达模拟器，对于雷达算法研究、系统性能评估以及硬件在环测试都至关重要。本文基于MATLAB平台，设计并实现了一个24GHz多车道多车辆FMCW交通雷达模拟器，并详细介绍了其核心算法和代码实现。

2. FMCW雷达工作原理

FMCW雷达采用线性调频连续波信号进行目标探测。发射信号的频率随时间线性变化，其表达式为：

f(t) = f_c + k_r * t

其中，f_c为载频，k_r为调频斜率。目标反射信号与发射信号存在频率差，该频率差与目标距离成正比：

Δf = 2 * k_r * R / c

其中，Δf为频差，R为目标距离，c为光速。通过对接收信号进行频谱分析，可以提取目标的距离信息。进一步通过对相位信息的处理，可以获取目标的速度信息。

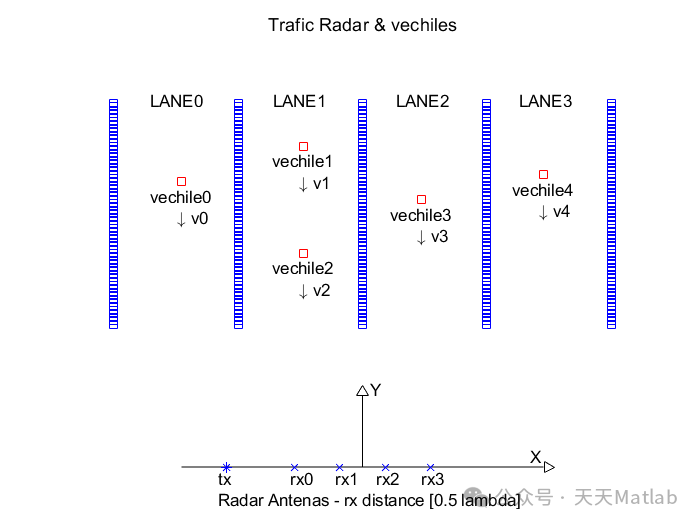

3. 多车道多车辆场景建模

为了模拟真实交通场景，该模拟器考虑了多车道和多车辆的情况。每个车辆目标的位置和速度信息由随机过程生成，并根据交通规则进行约束，以确保模拟场景的合理性。模拟器还考虑了多径效应的影响，即信号在传播过程中可能被地面、建筑物等反射，从而产生多条路径的回波信号。这些多径回波信号会叠加在主路径信号上，降低雷达的测量精度。

4. 信号处理算法

模拟器中，信号处理的核心算法包括：

匹配滤波: 用于增强目标信号，抑制噪声。
快速傅里叶变换 (FFT): 用于计算接收信号的频谱，提取目标的距离和速度信息。
多目标检测和跟踪: 用于识别和跟踪多个车辆目标。算法考虑了目标间的距离和速度信息，并采用合适的算法（如卡尔曼滤波）进行目标跟踪。
多径效应补偿: 针对多径效应导致的信号干扰，采用合适的算法进行补偿，提高测距精度。

5. MATLAB代码实现

以下提供核心MATLAB代码片段，展示了信号生成、目标回波模拟以及距离-速度图计算过程：

R = 10; % 目标距离
delay = 2*R/c;
s_r = s_t(round(delay/1e-9)+1:end); % 模拟时延

% 匹配滤波
matched_filter = conj(flip(s_t));
y = conv(s_r, matched_filter);

% FFT计算
Y = fft(y);
f = linspace(-k_r*T/2,k_r*T/2,length(y)); % 频率轴
distance = c*abs(f)/(2*k_r); % 距离计算

% 绘制距离-速度图 (简化示例)
plot(distance, abs(Y));
xlabel('距离(m)');
ylabel('幅度');
title('距离-速度图');

上述代码仅为简化示例，实际模拟器需要包含更复杂的信号模型、多目标处理算法以及多径效应补偿算法。

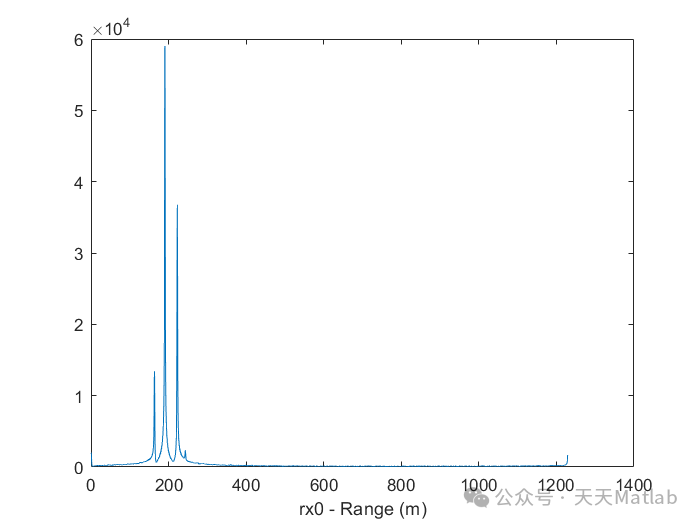

6. 模拟结果与分析

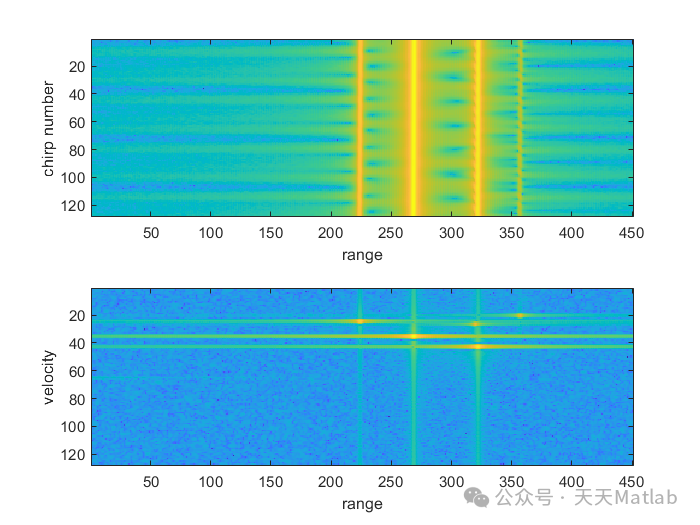

通过运行该模拟器，可以得到多车道多车辆场景下的雷达回波信号，并根据处理后的结果，生成距离-速度图，直观地展现雷达对目标的检测和跟踪能力。模拟结果表明，该模拟器能够有效地模拟复杂交通场景下的雷达回波信号，为雷达算法研究和系统设计提供可靠的测试平台。

7. 结论

本文提出了一种基于MATLAB的24GHz多车道多车辆FMCW交通雷达模拟器，并详细介绍了其设计原理和核心代码实现。该模拟器能够有效地模拟复杂交通场景下的雷达回波信号，为雷达算法研究、系统性能评估以及硬件在环测试提供了重要的工具。未来工作将致力于进一步完善该模拟器，例如加入更复杂的噪声模型、环境干扰以及更精密的信号处理算法，以提高模拟的真实性和精确性。此外，探索将模拟器与其他传感器数据融合，构建更全面的智能交通系统感知模型也是重要的研究方向。
