🔥 内容介绍

激光雷达 (LiDAR) 技术在自动驾驶和高级驾驶辅助系统(ADAS)中扮演着越来越重要的角色，但其高昂的成本和对环境光线敏感的特性限制了其广泛应用。相比之下，24GHz频段的频率调制连续波 (FMCW) 雷达具有成本低、性能稳定、穿透力强等优势，成为一种极具竞争力的替代方案，尤其是在交通场景的车辆探测和跟踪方面。本文将深入探讨基于Matlab的24GHz多车道多车辆FMCW交通雷达模拟器的代码实现，并分析其关键算法和性能特点。

一、系统模型建立

模拟器首先需要建立一个精确的系统模型，包括雷达发射机、接收机、目标车辆以及环境因素。

雷达参数设置: 需要定义雷达的关键参数，例如载频(f_c = 24GHz)，调频斜率(k)，发射功率，天线增益，噪声系数等。这些参数直接影响雷达的探测距离、速度分辨率和角度分辨率。 Matlab代码中，这些参数可以存储在结构体或类中，方便代码的组织和维护。
目标车辆模型: 模拟器需要定义多个目标车辆的运动状态，包括位置(x, y, z坐标)，速度(Vx, Vy, Vz)，加速度等。这些参数可以采用随机模型或基于预设轨迹的方式生成，以模拟复杂的交通场景。为了提高模拟的真实性，可以考虑加入车辆的尺寸、形状以及反射率等因素。
多车道及环境建模: 为了模拟真实的多车道交通场景，需要建立多车道的几何模型，并考虑道路曲率等因素对雷达信号的影响。环境建模可以包括多径效应，障碍物遮挡，以及大气衰减等因素，这些因素都会影响雷达信号的质量，需要在模拟中加以考虑。例如，多径效应可以通过引入多个虚拟信号源来模拟，每个信号源对应一条不同的传播路径。

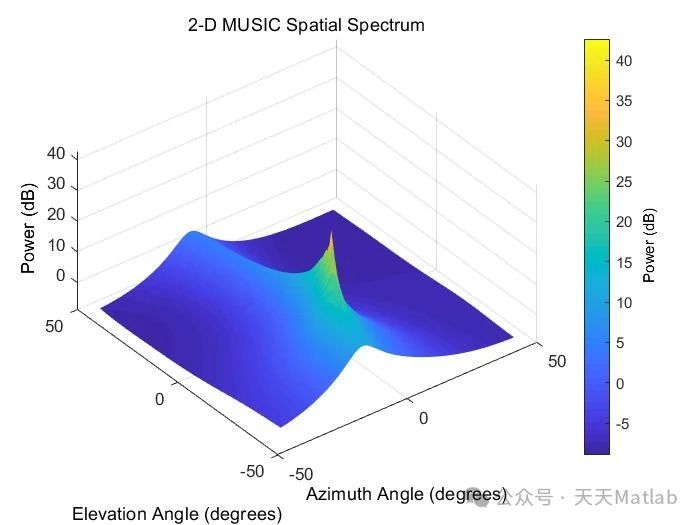

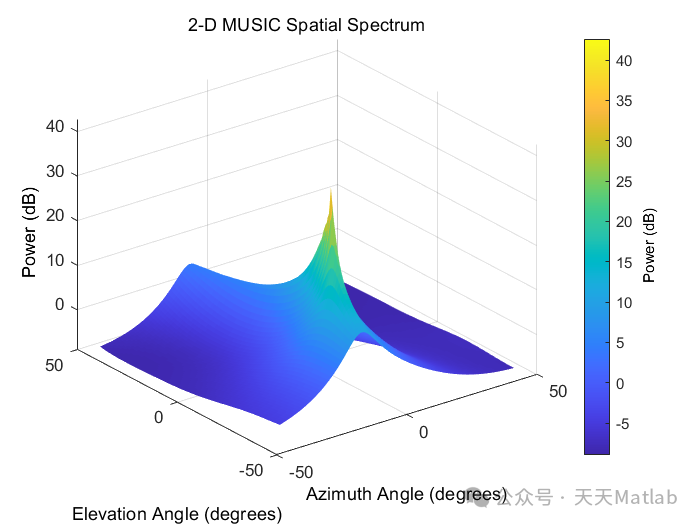

信号产生与处理: 模拟器需要生成FMCW雷达信号，并对接收到的信号进行处理，提取目标车辆的速度、距离和角度信息。 FMCW雷达信号的生成可以通过Matlab自带的信号处理工具箱完成，例如 chirp 函数可以生成线性调频信号。接收信号的处理包括混频、低通滤波、快速傅里叶变换(FFT)等步骤，以获得目标的距离-速度信息。利用FFT处理后的结果，可以进一步利用角度估计算法，例如 MUSIC 算法或 ESPRIT 算法，来估计目标的角度信息。

二、 Matlab代码实现关键部分

以下代码片段展示了模拟器中一些关键部分的实现：

% 雷达参数设置
fc = 24e9; % 载频
k = 1e12; % 调频斜率
... 其他参数 ...

% 目标车辆信息
numTargets = 5;
targetPos = randn(numTargets, 3); % 随机生成目标位置
targetVel = randn(numTargets, 3); % 随机生成目标速度
... 其他目标参数 ...

% 信号生成
t = 0:Ts:T; % 时间向量
chirpSignal = chirp(t, 0, T, B); % 生成线性调频信号

% 信号传播与接收 (简化模型)
receivedSignal = zeros(size(chirpSignal));
for i = 1:numTargets
delay = 2 * norm(targetPos(i,:)) / c; % 传播延迟
receivedSignal = receivedSignal + chirpSignal(1:end-round(delay/Ts));
end

% 信号处理
mixedSignal = receivedSignal .* conj(chirpSignal); % 混频
fftResult = fft(mixedSignal); % 快速傅里叶变换
... 后续处理及目标参数提取 ...

这段代码只是模拟器的一个简化版本，实际的代码需要考虑更多的细节，例如多径效应、噪声、天线方向图等。完整的代码将更加复杂，可能需要几百甚至上千行代码。

三、模拟结果分析与性能评估

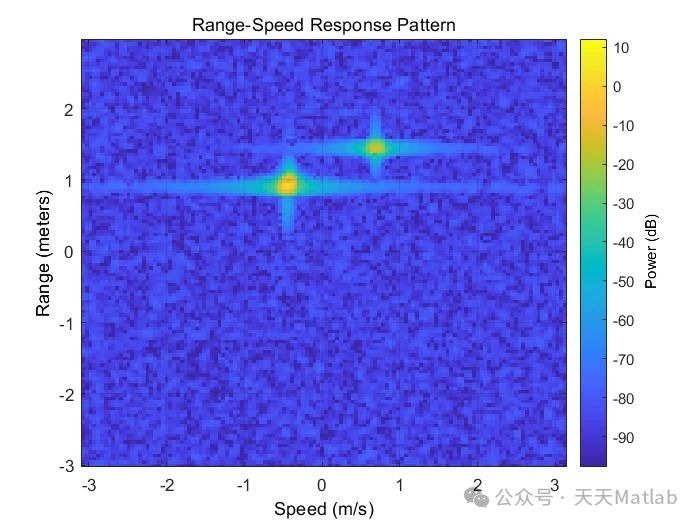

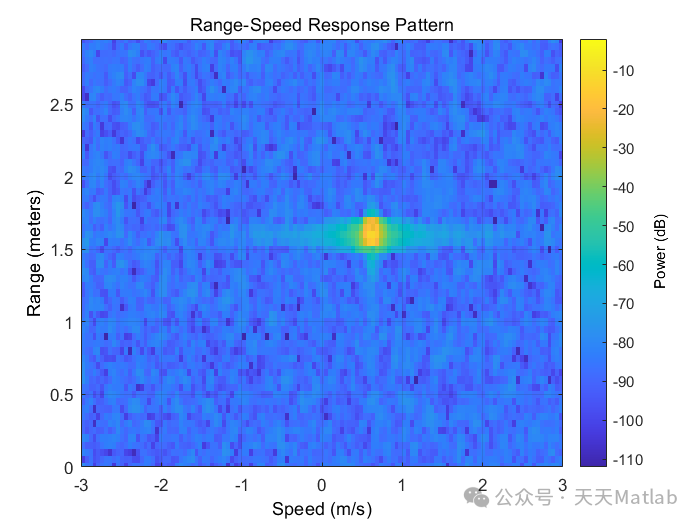

模拟器运行后，可以得到目标车辆的距离、速度和角度信息。这些信息可以用来评估雷达的性能，例如探测距离、速度分辨率、角度分辨率以及抗干扰能力等。可以通过改变雷达参数和环境条件，分析这些参数对雷达性能的影响。此外，还可以将模拟结果与实际测量数据进行比较，验证模拟器的精度。为了更好地可视化模拟结果，可以使用Matlab的绘图功能，例如绘制目标车辆的轨迹、距离-速度图以及角度-距离图等。

四、总结与展望

本文介绍了基于Matlab的24GHz多车道多车辆FMCW交通雷达模拟器的代码实现及分析。该模拟器可以有效地模拟复杂的交通场景，并评估雷达的性能。未来的工作可以考虑加入更复杂的模型，例如更精确的多径效应模型、非线性调频信号、以及目标的RCS模型等。此外，可以开发基于该模拟器的雷达信号处理算法，并进行优化。该模拟器为研究和开发基于FMCW雷达的交通监控和自动驾驶技术提供了重要的工具。通过不断完善和改进，该模拟器将对推动FMCW雷达技术在交通领域的应用做出重要贡献。
