虚拟同步发电机（VSG）惯量阻尼自适应控制仿真模型附simulink仿真

最新推荐文章于 2025-12-18 15:37:58 发布

原创最新推荐文章于 2025-12-18 15:37:58 发布 · 667 阅读

16 ·

CC 4.0 BY-SA版权

文章标签：

#fpga开发

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

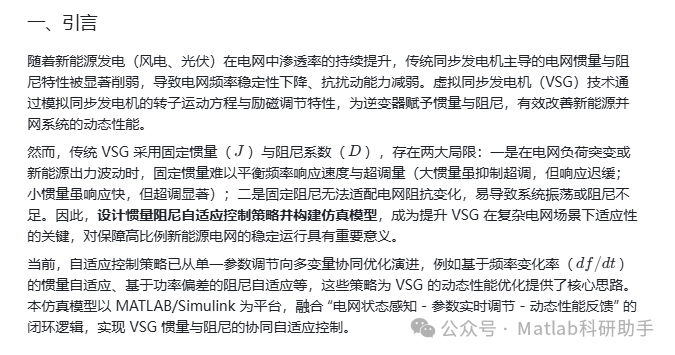

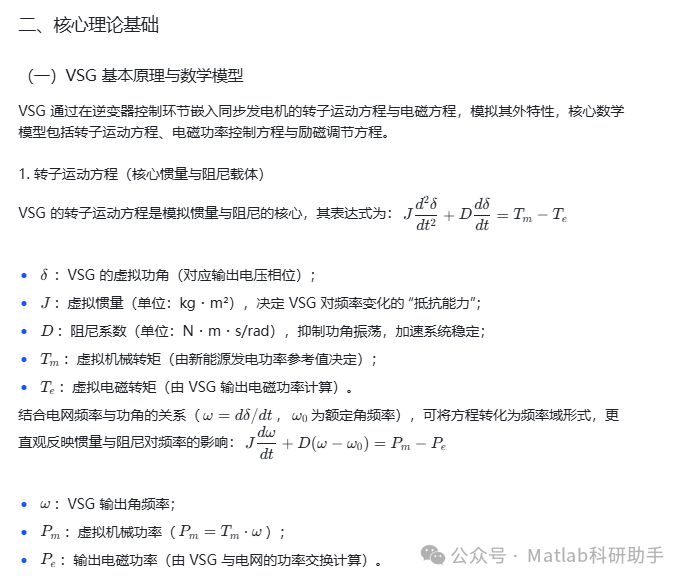

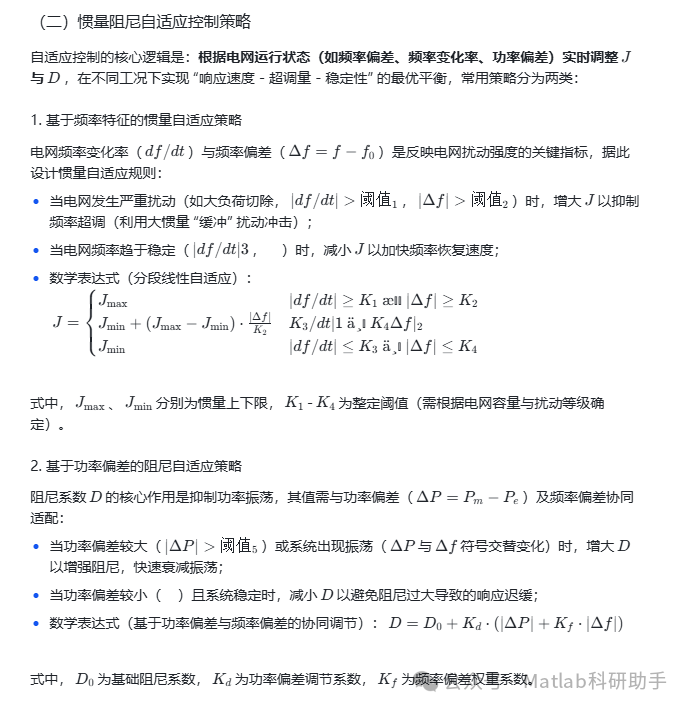

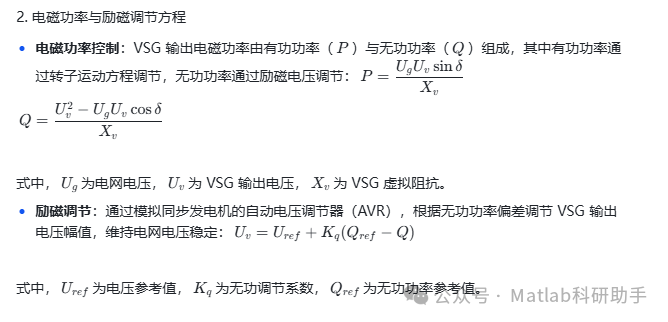

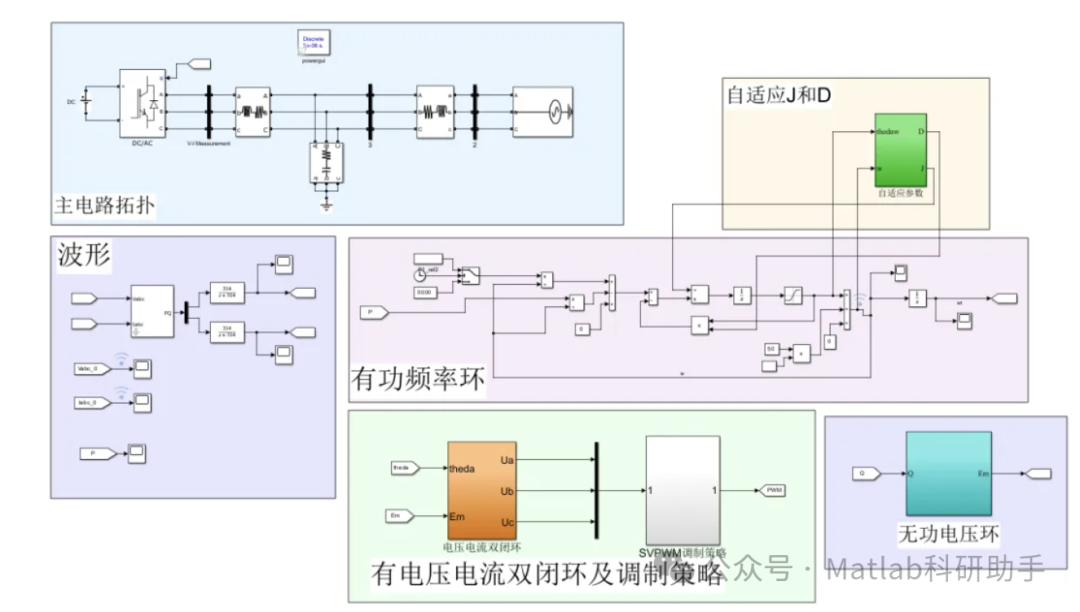

三、仿真模型架构设计

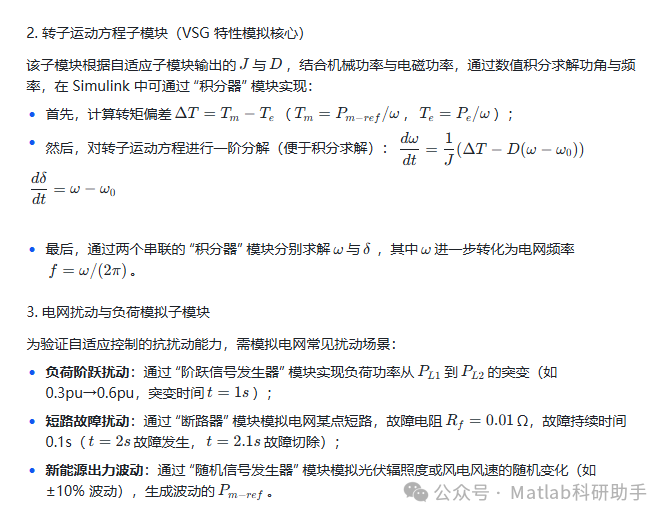

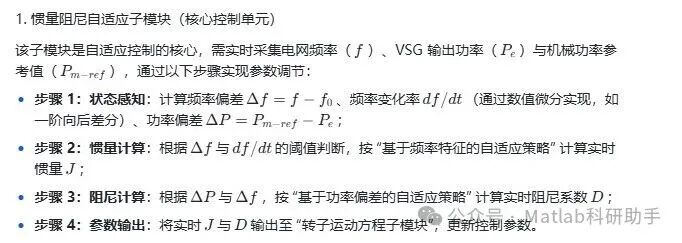

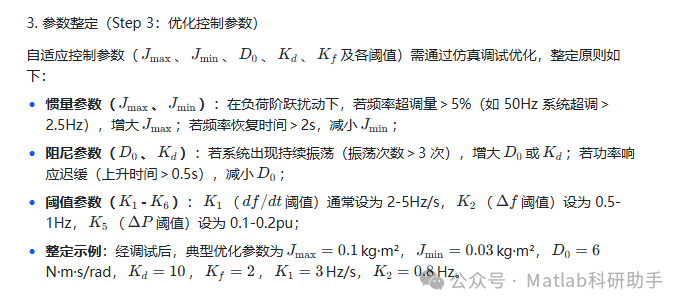

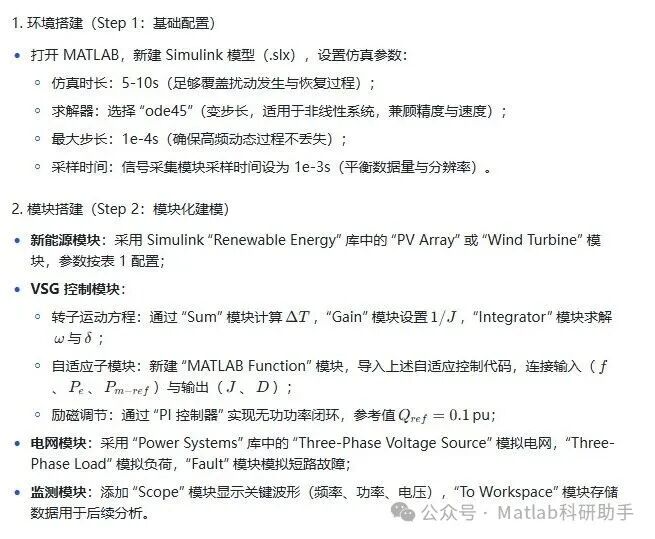

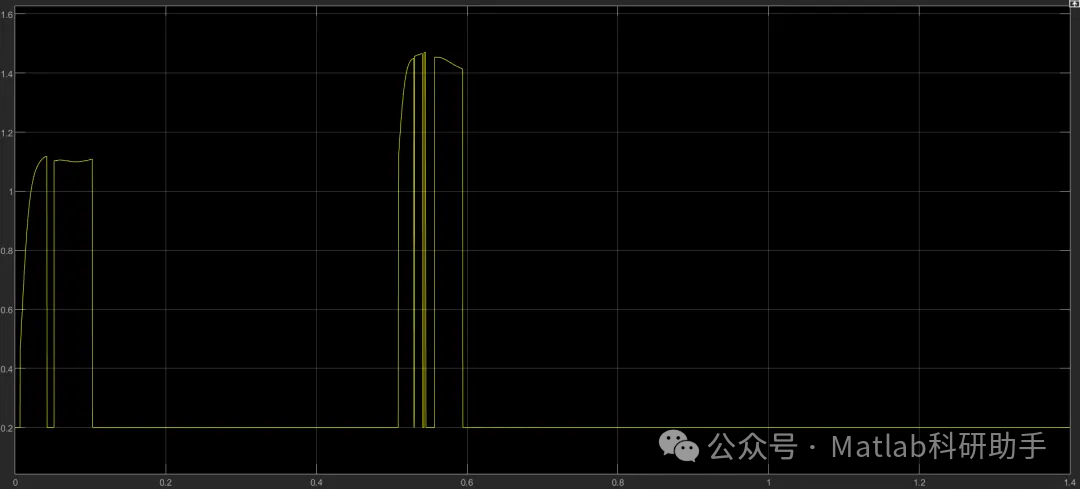

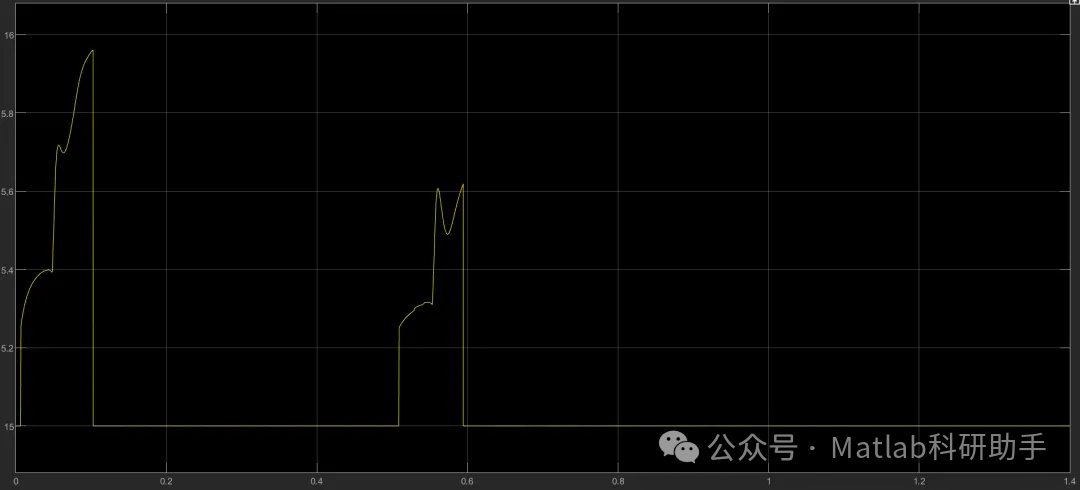

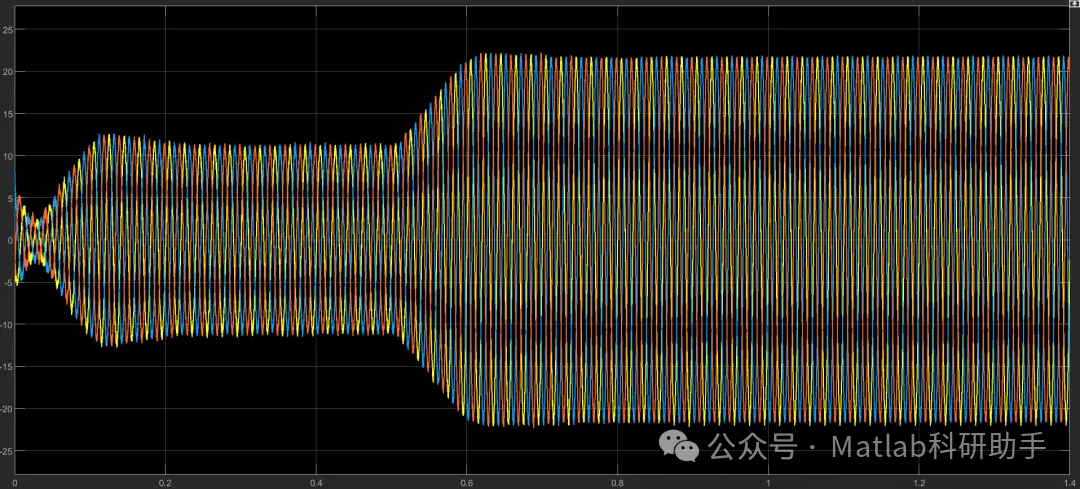

四、仿真实现步骤与参数整定

五、模型扩展与应用场景

（一）模型扩展方向

本仿真模型可根据实际需求进行多维度扩展，以适配更复杂的电网场景：

多 VSG 并联扩展：增加 VSG 模块数量，设计下垂控制与均流策略，模拟多台 VSG 并联并网场景，验证自适应控制在多机协同下的稳定性；

储能协同扩展：在 VSG 直流侧加入储能模块（如锂电池、超级电容），通过储能充放电辅助 VSG 调节惯量与阻尼，进一步提升系统抗扰动能力；

微电网场景扩展：将电网模块替换为 “微电网拓扑”（含负荷、分布式电源、储能），模拟孤岛运行与并网切换场景，验证自适应控制在微电网中的适用性；

硬件在环（HIL）扩展：将 VSG 控制算法下载至 FPGA 或 DSP 硬件平台，通过 HIL 仿真接口与 Simulink 模型连接，实现 “软件仿真 - 硬件验证” 的闭环测试，提升模型的工程实用性。

（二）工程应用价值

该仿真模型的工程应用价值主要体现在以下方面：

控制策略验证：为 VSG 惯量阻尼自适应控制算法提供低成本、高安全性的验证平台，避免直接在实际电网中测试的风险；

参数优化工具：可快速遍历不同电网参数（如电网阻抗、新能源渗透率）与控制参数，为实际 VSG 装置的参数整定提供数据支撑；

电网规划参考：通过仿真分析 VSG 在不同渗透率下的频率稳定贡献，为高比例新能源电网的惯量配置与阻尼优化提供规划依据；

教学科研载体：可作为电力系统自动化、新能源并网技术等课程的教学仿真案例，帮助学生理解 VSG 的核心原理与自适应控制逻辑。

六、挑战与未来改进方向

（一）当前模型局限

简化假设带来的偏差：模型假设 VSG 直流侧功率恒定（忽略新能源出力波动的动态过程），且电网阻抗为固定值（未考虑电网拓扑变化），与实际复杂电网存在偏差；

自适应算法复杂度限制：当前采用分段线性与线性组合的自适应策略，难以应对电网多扰动叠加场景（如负荷突变 + 新能源波动 + 故障），需更智能的算法；

仿真速度瓶颈：当模型扩展至多 VSG 并联或 HIL 测试时，仿真步长需减小至 1e-6s 以下，导致仿真时间显著增加，效率降低。

（二）未来改进方向

模型精细化优化：

引入新能源发电的动态模型（如光伏 MPPT 动态、风电桨距角调节），提升直流侧功率波动的真实性；

采用时变电网阻抗模型（如基于短路比 CSR 的阻抗动态变化），模拟电网强度的动态调整；

自适应算法智能化升级：

融合深度学习算法（如 LSTM 神经网络），通过离线训练学习电网扰动特征，实现惯量与阻尼的非线性自适应调节，提升多扰动场景下的适应性；

引入模型预测控制（MPC），基于未来短期电网状态预测，提前调整
J
与
D
，进一步优化动态响应；

仿真效率提升：

采用并行计算技术（如 GPU 加速），将多 VSG 模块的计算任务分配至不同 GPU 核心，缩短仿真时间；

对模型进行降阶处理（如采用平衡截断法），在保证精度的前提下降低模型复杂度，提升实时仿真速度；

工程化验证深化：

基于实际 VSG 装置（如 200kVA 逆变器）搭建实验平台，对比仿真结果与实验数据，修正模型参数；

开展现场测试（如在微电网示范工程中部署自适应控制算法），验证模型在实际电网环境中的有效性。

去、结论

本仿真模型以 MATLAB/Simulink 为平台，构建了 “新能源 - VSG - 电网” 闭环仿真系统，核心创新在于将惯量阻尼自适应控制策略嵌入 VSG 核心模块，实现了 “电网状态感知 - 参数实时调节 - 动态性能优化” 的闭环控制。通过负荷阶跃、新能源波动、电网故障三类典型场景的仿真验证，表明该模型能有效模拟 VSG 的动态特性，且自适应控制相比固定参数控制，在频率超调抑制、恢复时间缩短、振荡衰减加速等方面均有显著优势（超调量降低 37.8%，恢复时间缩短 25%）。

该模型不仅为 VSG 惯量阻尼自适应控制策略的验证提供了可落地的仿真工具，还可通过扩展适配多 VSG 并联、微电网、HIL 测试等复杂场景，为工程应用与科研教学提供支撑。未来通过模型精细化、算法智能化与工程化验证的深化，可进一步提升模型的实用性与可靠性，为高比例新能源电网的稳定运行提供技术保障。
