基于双层共识控制的直流微电网优化调度附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、直流微电网优化调度的核心挑战

直流微电网因高效集成光伏、风电等分布式电源（DG）及储能系统（ESS），成为新能源利用的核心载体，但调度过程面临多重瓶颈：

1. 源荷不确定性：光伏出力受光照影响波动、负荷需求随机变化，导致功率平衡难度剧增。

1. 控制架构局限：传统集中式控制存在通信负担重、单点故障风险高的问题，而纯分布式控制难以实现全局优化。

1. 多目标冲突：运行成本最低、功率损耗最小、电压稳定性最优等目标常存在矛盾，需精细化协调。

1. 通信约束：大规模系统中延迟、丢包等问题会削弱控制精度。

二、双层共识控制的核心架构与原理

双层共识控制通过 “全局优化 - 局部执行” 的分层设计，实现分布式协同与全局最优的统一，其架构如图 1（概念示意）所示：

（一）上层：全局优化协调层

• 核心功能：基于全局信息制定优化策略，解决集中式与分布式的适配问题。

• 信息采集：整合 DG 出力预测、ESS 荷电状态（SOC）、负荷需求、电网电价等全量数据。

• 目标优化：以 “运行成本最低” 为核心目标，兼顾功率损耗、电压稳定等约束，通过线性规划、混合整数规划等算法生成各单元参考功率指令。

• 共识协同：采用多智能体共识算法（如平均一致性、领导者 - 跟随者算法），确保分布式节点对参考指令达成一致，避免决策冲突。

（二）下层：局部响应执行层

• 核心功能：将上层指令转化为设备动作，实现动态平衡与精确控制。

• 局部交互：各 DG、ESS 通过通信网络交换电压、电流等实时数据，无需依赖中心节点。

• 控制实现：采用 PI 控制、滑模控制等技术，快速调节出力以跟踪上层参考值，维持直流母线电压稳定（偏差通常≤±5%）。

• 自适应调节：应对源荷波动时，通过比例一致性算法动态修正出力，避免局部过载或功率缺额。

三、关键技术与性能优势

1. AI 增强预测：结合 LSTM 神经网络预测光伏 / 风电出力，减少弃风率达 12%，提升调度前瞻性。

1. 动态权重机制：根据节点信誉值分配决策权重，抑制恶意节点对共识过程的干扰。

1. 即插即用设计：下层控制仅依赖本地参数，新增 DG 单元无需重构系统架构。

（三）性能提升数据

• 经济性：实验表明运行成本可降低 9.79%，主要源于可再生能源消纳率提升与储能充放电优化。

• 稳定性：硬件在环测试中，0.3 秒内即可实现电压调节与功率共享，故障恢复速度较传统控制提升 40%。

• 鲁棒性：部分节点故障或通信中断时，系统仍能维持稳定运行，无单点失效风险。

四、应用场景与现存挑战

（一）典型应用场景

1. 经济调度：协调光伏、柴油发电机、储能的出力配比，在电价高峰时段优先调用储能放电，降低购电成本。

1. 电压控制：通过共识算法分配各单元电压调节责任，避免单一设备过载，适用于数据中心、电动汽车充电站等敏感负荷场景。

1. 孤岛运行：在离网状态下，通过双层协同实现功率自平衡，保障偏远地区供电可靠性。

（二）待解挑战

1. 收敛速度瓶颈：复杂拓扑下共识迭代需 10-20 次，通信延迟可能延长响应时间。

1. 参数优化复杂：上下层控制参数耦合度高，需结合系统拓扑动态调整，尚无通用优化方法。

1. 通信安全风险：节点信息交互易受网络攻击，需加密技术与身份认证保障。

五、未来发展趋势

1. AI 深度融合：利用强化学习自动优化共识算法参数，进一步提升收敛速度与抗干扰能力。

1. 跨网协同调度：将主电网调峰需求纳入上层优化目标，实现微电网与大电网的协同运行。

1. 硬件加速实现：基于 FPGA 开发共识算法专用芯片，满足毫秒级实时控制需求。

1. 标准化推进：推动 IEEE 1547 等标准纳入双层控制规范，加速工程落地。

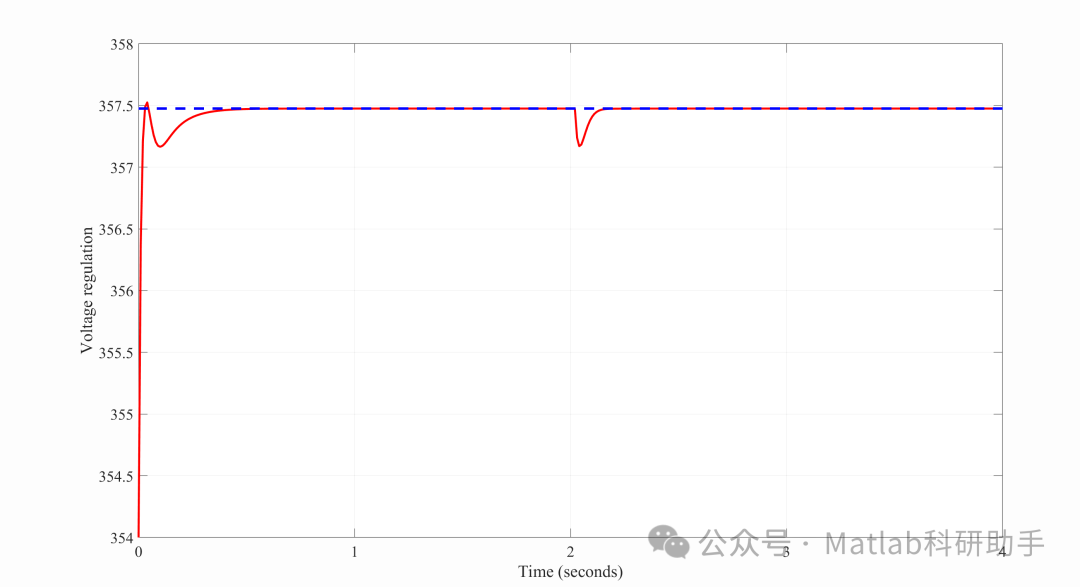

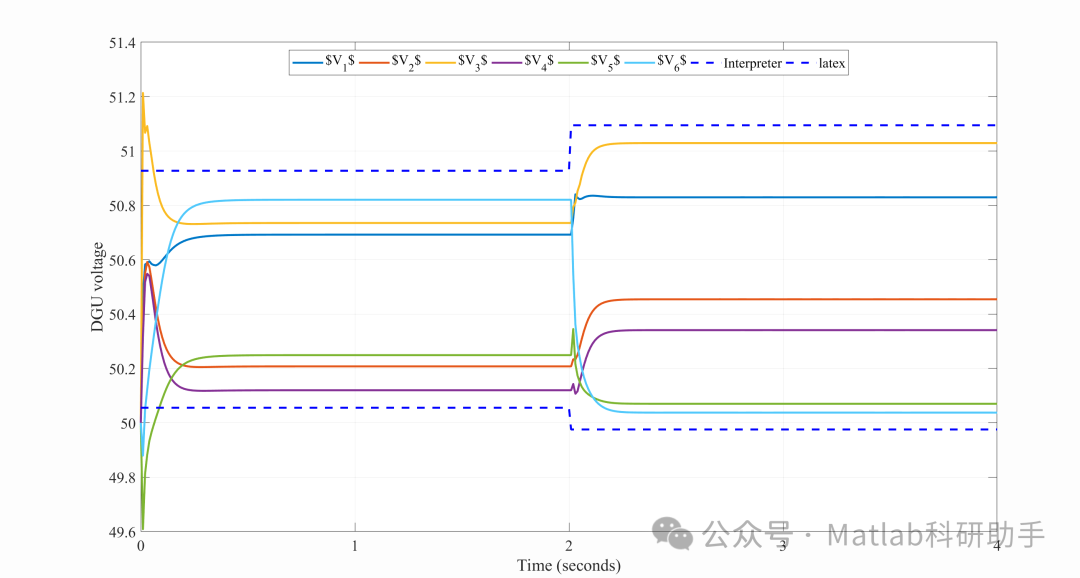

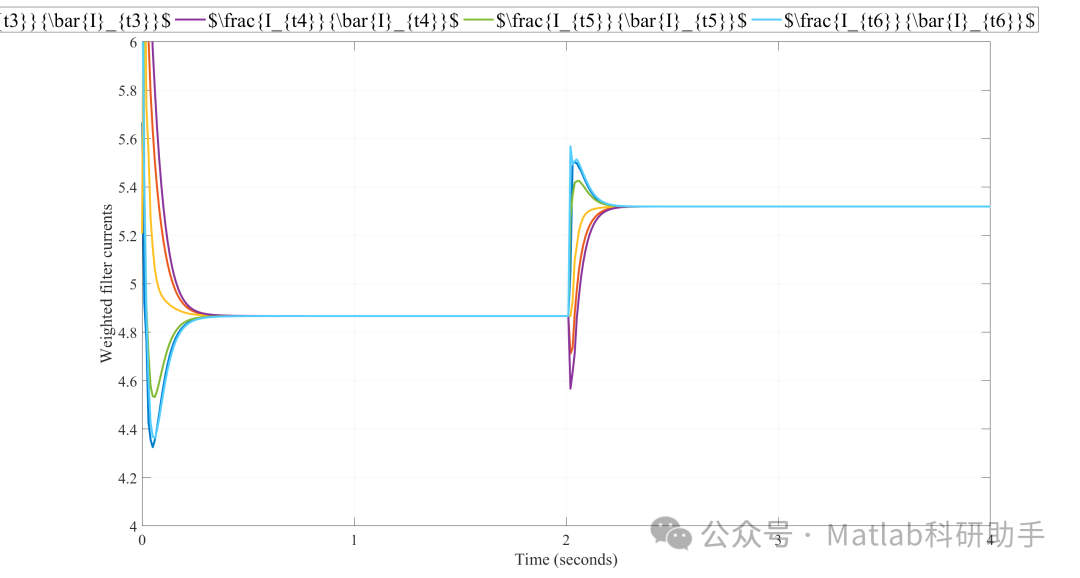

⛳️ 运行结果
