🔥 内容介绍

随着分布式电源（Distributed Generation, DG）技术的飞速发展和环保意识的日益增强，微电网（Microgrid）作为一种有效整合可再生能源和实现能源梯级利用的新型电力系统，正受到全球范围内的广泛关注。特别是在孤岛运行模式下，微电网的稳定运行面临严峻挑战，其中电压和频率的有效控制是确保电能质量和系统可靠性的关键。传统的微电网二次控制通常采用周期性通信和控制策略，这种方式可能导致通信资源的浪费和控制效率的低下。为此，本文深入探讨基于事件触发机制的孤岛微电网二次电压与频率协同控制模型，旨在通过优化通信策略，提升系统运行的经济性和鲁棒性。

引言

孤岛微电网由于与大电网解列，其内部的发电与负荷必须实时平衡，才能维持电压和频率的稳定。在微电网中，分布式电源的间歇性和波动性，以及负荷的随机性，都对系统的控制提出了更高的要求。一次控制（Primary Control）主要负责本地电压和频率的快速调节，但不具备消除稳态误差和实现经济运行的能力。二次控制（Secondary Control）则在一次控制的基础上，通过协调各分布式电源的出力，消除频率和电压偏差，并优化系统运行。

传统的二次控制策略大多基于时间触发机制，即控制器以固定的采样周期进行数据采集、状态估计和控制指令下发。这种固定周期的通信方式，在系统运行状态平稳时，可能会产生大量不必要的通信数据，造成通信带宽的浪费和网络拥堵；而在系统剧烈扰动时，固定的采样周期可能又无法及时响应，影响控制效果。事件触发控制（Event-Triggered Control, ETC）作为一种新兴的控制策略，其核心思想是仅在系统状态满足特定条件时才触发数据传输和控制动作。这种机制能够有效减少通信频率，降低通信负担，延长控制器和执行器的寿命，同时在保证控制性能的前提下，提高资源的利用效率。将事件触发机制引入孤岛微电网的二次电压与频率协同控制中，具有显著的理论价值和工程应用前景。

孤岛微电网二次控制基础

孤岛微电网的二次控制目标主要包括：

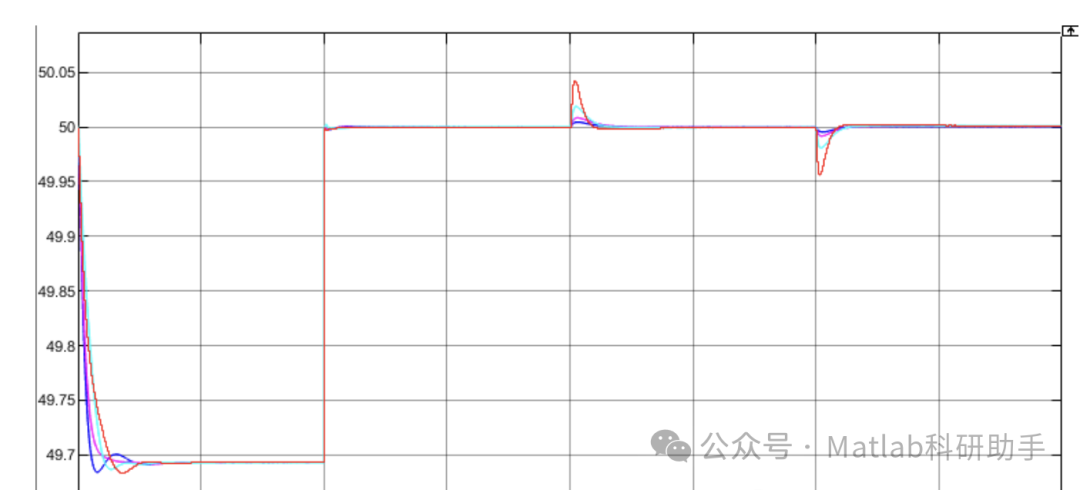

频率恢复（Frequency Restoration）
：将系统频率偏差恢复至零。

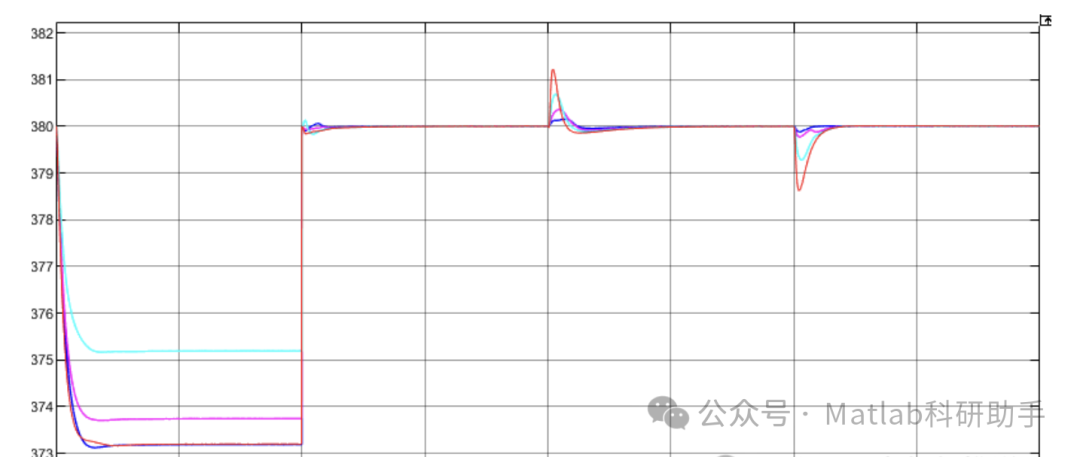

电压恢复（Voltage Restoration）
：将关键节点电压偏差恢复至零，或将所有节点电压维持在允许范围内。
有功功率优化分配
：根据各分布式电源的容量和运行成本，实现有功功率的经济分配。
无功功率优化分配
：根据各分布式电源的无功出力能力和电压支撑需求，实现无功功率的合理分配。

在多DG单元的微电网中，二次控制通常采用分布式或分散式架构。分布式控制通过少量通信在邻居DG之间共享信息，实现协同控制；分散式控制则完全依靠本地信息，但往往难以达到全局最优。本文关注的协同控制，通常指分布式控制，它在控制性能和通信开销之间取得了较好的平衡。

事件触发机制在协同控制中的应用

将事件触发机制引入孤岛微电网的二次电压与频率协同控制，其核心在于设计合适的事件触发条件。事件触发条件决定了何时进行数据采样、状态更新和控制指令发送。一个良好的事件触发条件应该能够在保证系统稳定性和控制精度的前提下，最大限度地减少通信事件。

事件触发控制器的设计原则：

基于状态偏差的触发：
最常见的触发条件是基于系统状态与参考值或估计值之间的偏差。当偏差超过预设阈值时，触发通信和控制动作。例如，频率或电压的实时值与参考值之间的差异达到一定程度，或者与上一次发送的数据包之间的差异超过阈值。
基于预测的触发：
控制器可以预测未来一段时间的系统状态，只有当预测状态与实际状态之间存在较大差异时才触发。
自适应触发阈值：
固定的触发阈值可能无法适应微电网运行工况的频繁变化。自适应触发阈值可以根据系统负载变化、DG出力波动等因素动态调整，从而进一步优化通信效率。例如，在系统扰动较大时，减小触发阈值以增加通信频率，保证控制的及时性；在系统稳定时，增大触发阈值以减少通信量。
死区效应的考虑：
为了避免控制器在系统状态频繁小幅波动时频繁触发，可以引入死区（dead-zone）机制。只有当状态偏差超出死区范围时才触发事件。

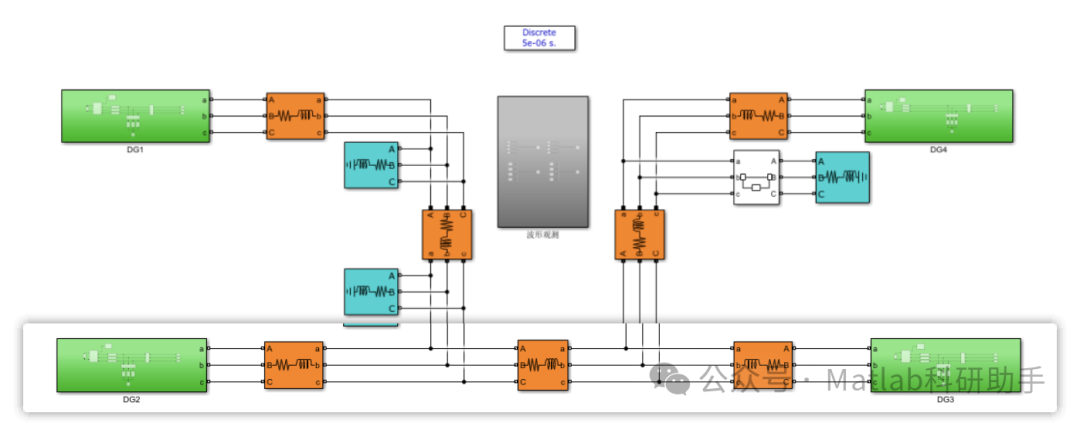

事件触发二次电压与频率协同控制模型架构：

该模型通常采用分层控制架构：

本地控制器层（一次控制）：
每个DG单元配备本地控制器，快速响应本地电压和频率偏差，进行下垂控制（Droop Control），实现有功-频率和无功-电压的初步调节。
中央/分布式二次控制器层：
- 状态监测模块：
  实时监测微电网的频率和关键节点电压。
- 事件触发模块：
  这是整个模型的核心。根据预设的事件触发条件，判断是否需要启动数据传输和控制计算。例如，当微电网的平均频率或某个关键节点的电压偏差超出其预设的事件触发阈值时，触发通信事件。
- 通信网络：
  负责传输DG单元之间的状态信息和二次控制指令。事件触发机制显著减少了对通信网络的占用。
- 二次控制算法模块：
  接收来自DG单元的本地测量数据（通过事件触发机制传输），计算出每个DG的频率和电压补偿量，并生成二次控制指令。这些算法可以是基于一致性（Consensus）协议、优化算法等。例如，在频率控制中，通过一致性协议使所有DG的频率补偿量趋于一致，从而消除频率偏差。在电压控制中，同样通过类似机制或多智能体系统协同控制，使关键节点电压恢复到参考值。
- 指令下发模块：
  将计算出的补偿指令通过事件触发机制下发给对应的DG单元。

模型优势

降低通信负担：
这是事件触发机制最显著的优势。通过减少不必要的通信，可以有效缓解通信网络拥塞，降低对通信带宽的要求，从而为其他关键应用预留更多资源。
提高通信效率：
只有在必要时才进行通信，避免了周期性通信带来的数据冗余，使得每次通信都更具有“信息量”。
降低能耗：
减少通信模块的激活频率，从而降低整个系统的能耗，尤其对于依赖电池供电的通信设备，这一点尤为重要。
延长设备寿命：
通信和处理模块的频繁启停可能会加速其老化。事件触发机制可以减少这些模块的工作时间，从而延长设备的使用寿命。
增强系统鲁棒性：
在通信网络存在间歇性故障或丢包的情况下，事件触发机制可以通过只在关键时刻通信，避免在通信质量不佳时发送大量无效数据，从而提高系统对通信不稳定性的容忍度。

挑战与展望

尽管基于事件触发机制的孤岛微电网二次电压与频率协同控制模型具有诸多优势，但在实际应用中仍面临一些挑战：

事件触发条件的优化设计：
如何在保证控制性能和最大限度减少通信之间取得最佳平衡，是核心问题。过于宽松的触发条件可能导致控制精度下降，甚至系统不稳定；过于严格则会失去事件触发的优势。自适应触发条件和智能触发策略是未来的研究方向。
时延与丢包的影响：
即使采用了事件触发机制，通信网络固有的时延和丢包问题依然存在，尤其是在事件触发通信频率增加时，这些问题可能对控制性能产生负面影响。如何设计鲁棒的控制器以应对这些通信非理想因素，是亟待解决的问题。
安全性与隐私性：
微电网的通信网络同样面临网络攻击的风险。如何确保事件触发通信过程中的数据安全和隐私保护，防止恶意触发或篡改控制指令，是未来需要重点关注的领域。
硬件实现与测试：
将理论模型转化为实际控制器，并在真实的微电网环境中进行测试和验证，需要克服硬件集成、传感器精度、执行器响应速度等诸多工程难题。
多目标协同优化：
除了电压和频率，微电网的二次控制还需要考虑经济运行、环境效益等多个目标。如何将事件触发机制与多目标优化控制策略有效结合，实现更全面的协同控制，是未来研究的深入方向。

结论

基于事件触发机制的孤岛微电网二次电压与频率协同控制模型，为解决传统时间触发控制所面临的通信负担重、效率低等问题提供了创新性的解决方案。通过精心设计的事件触发条件，该模型能够在保证微电网稳定运行和电能质量的前提下，显著减少通信频率，提高通信效率，并降低系统能耗。尽管在理论和实践中仍存在一些挑战，但随着控制理论、通信技术和智能算法的不断发展，事件触发控制必将在未来的智能微电网中发挥越来越重要的作用，为构建更加高效、可靠、经济的能源互联网奠定坚实基础。
