🔥 内容介绍

在数字图像处理领域，图像表示是理解和分析图像内容的关键步骤。有效的图像表示不仅能够压缩数据，还能提取出对模式识别和图像分析至关重要的特征。本文将深入探讨两种重要的图像表示方法：边界跟踪与链代码，以及主成分描述（PCA），并阐述它们在图像处理中的应用和意义。

一、 边界跟踪与链代码

边界跟踪是一种用于提取图像中对象边界的经典技术。它通过识别图像中对象的像素轮廓来描述其形状。边界跟踪算法通常从边界上的一个起始点开始，然后沿着边界像素的连通性进行追踪，直到返回到起始点。这个过程会生成一个有序的像素序列，代表了对象的完整边界。

链代码（Chain Codes）是对边界跟踪结果的一种紧凑表示方法。它通过一系列方向向量来编码边界上的相邻像素之间的关系。最常用的链代码是8方向链码，它使用8个数字（0-7）来表示从当前像素到下一个边界像素的8个可能的方向。例如，0代表向右，1代表向右上，以此类推。

链代码的优势在于其数据压缩能力和对旋转变化的鲁棒性（通过使用第一个差分链码或规范化链码）。通过对链代码进行分析，我们可以提取出诸如周长、形状复杂度和方向性等特征，这些特征在字符识别、医学图像分析和工业检测等领域具有广泛应用。例如，在识别手写数字时，不同数字的边界链代码模式会呈现出独特的特征，从而实现有效的分类。

然而，链代码也存在一定的局限性。它对噪声比较敏感，微小的边界扰动可能会导致链代码发生显著变化。此外，对于非常复杂的形状，链代码的长度可能会很长，影响处理效率。

二、 主成分描述（PCA）

主成分分析（Principal Component Analysis, PCA）是一种统计方法，通过正交变换将一组可能相关的变量转换为一组线性不相关的变量，这些新的变量被称为主成分。在图像处理中，PCA被广泛应用于降维和特征提取。

当应用于图像时，PCA可以将高维的图像数据（例如，由像素强度组成的向量）投影到低维空间中，同时尽可能保留原始数据中的重要信息。具体来说，PCA通过计算图像数据协方差矩阵的特征值和特征向量，确定数据方差最大的方向，这些方向即为主成分。

主成分描述的优势在于其强大的降维能力和对数据冗余的去除。通过保留方差最大的几个主成分，我们可以用更少的特征来表示图像，从而大大减少计算量并提高处理效率。同时，PCA提取出的主成分是原始特征的线性组合，它们捕捉了图像中最主要的结构和变化模式。这使得PCA在人脸识别、图像检索和图像压缩等领域表现出色。例如，在人脸识别中，PCA可以将高维的人脸图像数据压缩成一个低维的特征向量，同时保留了人脸的关键判别信息，使得匹配和识别更加高效。

尽管PCA是一种强大的工具，但它也有其局限性。PCA是一种线性降维方法，对于非线性结构的数据，其效果可能不佳。此外，主成分的物理意义往往不如原始特征直观，这在某些应用中可能会带来解释上的困难。

三、 边界跟踪/链代码与PCA的结合应用

在实际的图像处理任务中，边界跟踪/链代码和PCA可以结合使用，以发挥各自的优势。例如，可以先使用边界跟踪和链代码提取对象的形状特征，然后将这些特征作为PCA的输入进行进一步的降维和特征选择。这种结合方法可以在保留形状信息的同时，进一步去除特征冗余，提高后续分类或识别任务的效率和准确性。

结论

图像表示是连接原始像素数据和高级图像理解之间的桥梁。边界跟踪与链代码提供了一种对图像形状进行局部和紧凑描述的方法，适用于对对象轮廓敏感的应用。而主成分描述则从全局角度，通过统计分析对图像数据进行降维和特征提取，适用于处理高维数据并发现潜在模式。理解和掌握这些图像表示技术，对于开发高效、鲁棒的图像处理和分析系统至关重要，它们将持续在计算机视觉和人工智能领域发挥核心作用。

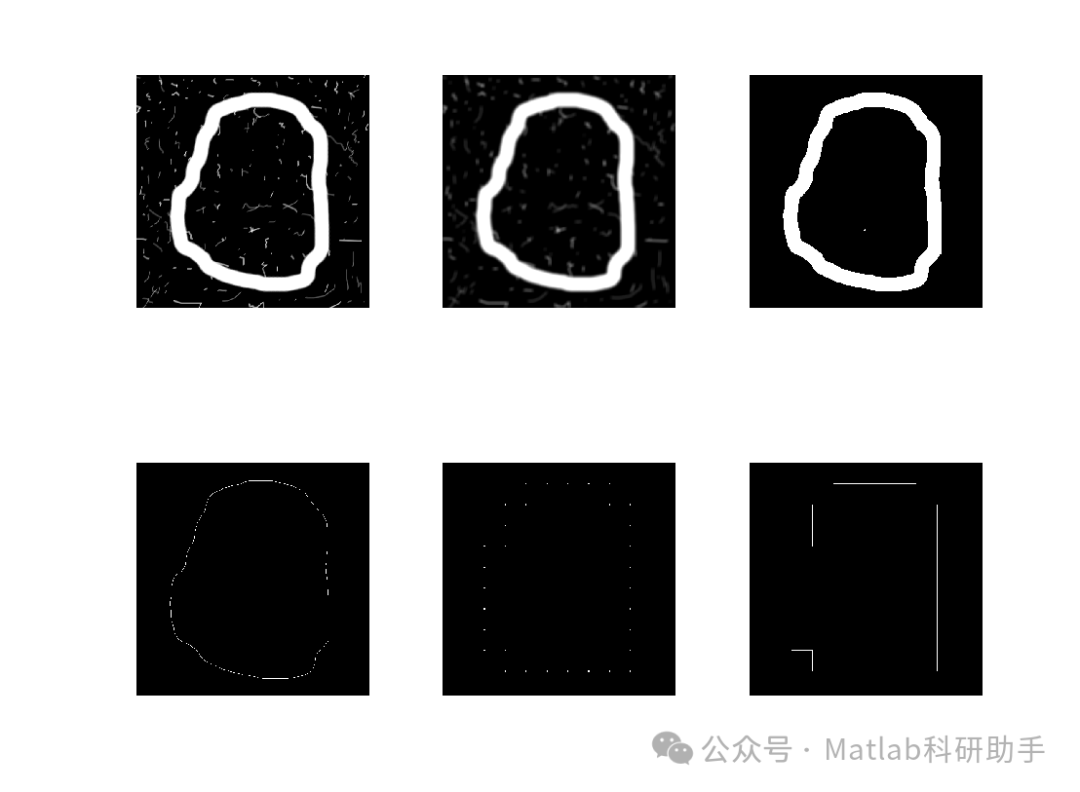

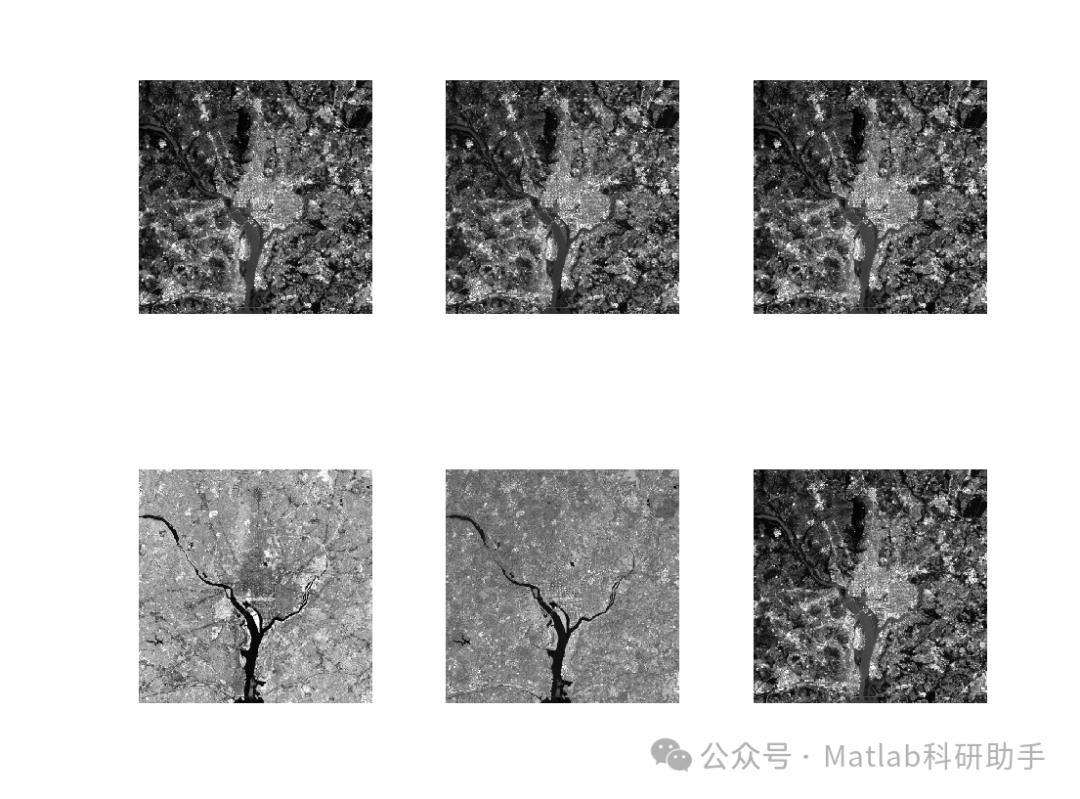

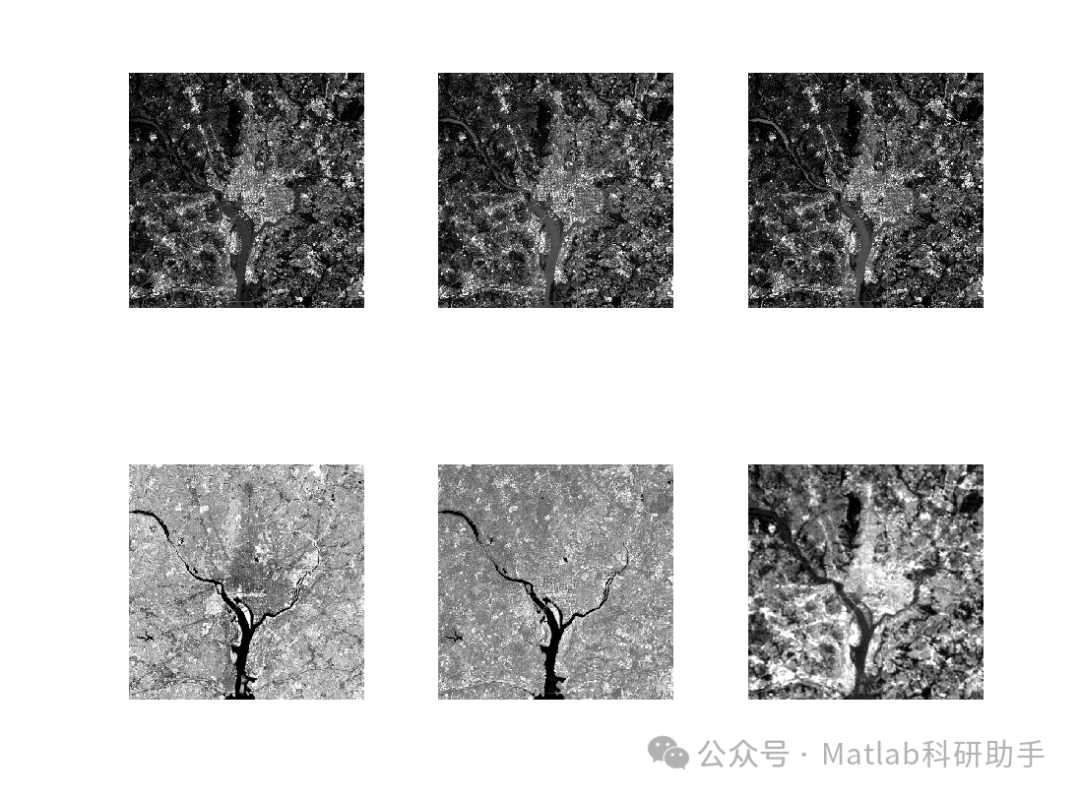

⛳️ 运行结果

🔗 参考文献

[1] 宁旭,张绍祥,谭立文,等.Canny算子联合阈值分割的解剖图像背景去除[J].中国医学物理学杂志, 2007, 24(005):326-328,355.DOI:10.3969/j.issn.1005-202X.2007.05.005.

[2] 赖海燕,涂建平,周军伟.基于傅立叶描述子特征的红外成象GIF目标识别算法及实现[J].宇航学报, 2006, 27(B12):6.

[3] 吴国良,杨浩.基于曲线的图像边界跟踪[C]//2008'电工理论与新技术学术年会.2008.
