🔥 内容介绍

一、ParamPoly3 几何模型的核心参数体系

ParamPoly3 通过三次多项式定义几何坐标与弧长（或参数 t）的关系，其参数直接决定形状特征。根据 OpenDRIVE 标准与工程实践，核心参数包括：

1. 边界参数：起始弧长s0、起始坐标(x0,y0)、起始航向角hdg，定义几何在全局坐标系中的位置与姿态。

1. 范围参数：pRange（参数取值范围，如弧长模式）与几何总长度length，约束多项式的有效定义域。

二、参数灵敏度的计算方法与流程

灵敏度分析量化参数微小变化对几何输出（如坐标、曲率、长度）的影响，核心分为三步：

（一）确定分析目标与参数

1. 输出指标选取：根据工程场景定义关键指标，例如：

• 道路设计：曲线曲率、切线方向角、路段端点坐标

• 流体仿真：几何表面法向量、特征点间距

1. 参数筛选：优先分析高影响参数（如三次项系数dU/dV对曲率变化的影响远大于常数项aU/aV）。

（二）灵敏度量化计算

1. 解析法（局部灵敏度）

基于偏导数直接计算参数对输出的影响度，适用于连续可导的 ParamPoly3 模型：

• 坐标灵敏度：对目标坐标（uLocal/vLocal）求参数偏导，如∂uLocal/∂dU = s³，表明三次项系数的影响随弧长三次方放大。

• 曲率灵敏度：通过曲率公式推导，例如道路曲线曲率κ对cU的偏导需结合二阶导数计算，反映参数对形状平滑性的影响。

1. 数值法（全局灵敏度）

当输出指标无法解析表达时（如耦合物理场的性能指标），采用有限差分法：

• 步骤：对目标参数施加微小偏置（如 ±1% 相对步长），计算输出指标变化量，灵敏度系数 =Δ 输出 /Δ 参数。

• 关键设置：Simcenter STAR-CCM + 等工具中需控制步长在原始单元大小的 2%-25%，避免离散化误差。

（三）结果可视化与解读

通过场函数可视化灵敏度分布，例如：

• 标量场景：显示各点对dV参数的灵敏度数值，红色区域表示参数变化对该位置影响显著。

• 矢量场景：展示灵敏度方向，指导参数调整方向（如道路曲线优化中需减小高灵敏度区域的参数波动）。

三、工程应用与优化实践

（一）典型应用场景

1. 道路设计优化：通过灵敏度分析识别对行车平顺性影响最大的参数（如cV/dV系数），优先控制其公差范围，降低车辆颠簸风险。

1. 仿真模型校准：在流体或结构仿真中，若几何特征点的仿真结果与实验偏差较大，可通过灵敏度排序定位关键误差源参数（如bU影响线性段长度）。

1. 制造公差设计：对高灵敏度参数（如三次项系数）设置严格公差，低灵敏度参数（如aU）放宽公差，平衡精度与成本。

（二）关键注意事项

1. 参数耦合性：bU与cU可能共同影响曲线斜率，需采用多变量灵敏度分析（如方向导数）评估组合效应。

1. 边界效应：在弧长s接近 0 或length时，参数影响可能突变（如常数项aU仅影响起始点坐标），需重点校验边界区域灵敏度。

1. 数值稳定性：有限差分法中，步长过小易引入数值噪声，过大导致近似误差，建议通过 “打印步长” 功能预览合理性。

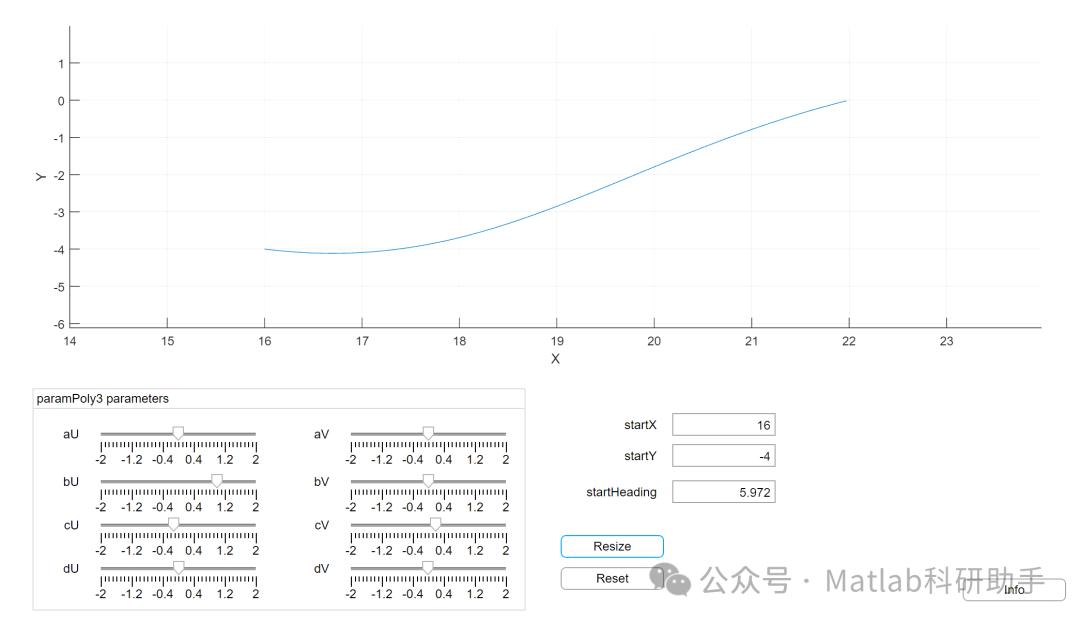

⛳️ 运行结果

🔗 参考文献

[1] 张恒敢,杨四军,顾克军,等.应用数字图像处理获取小麦子粒外观特征参数的方法及其Matlab实现Ⅰ.形态特征[J].江苏农业科学, 2005(1):28-30.DOI:10.3969/j.issn.1002-1302.2005.01.009.

[2] 张恒敢,杨四军,顾克军,等.应用数字图像处理获取小麦子粒外观特征参数的方法及其Matlab实现Ⅰ.形态特征[J].江苏农业科学, 2005.DOI:CNKI:SUN:JSNY.0.2005-01-008.

[3] 张建勋,王军,裴怡,等.CO2气保焊焊缝形状的神经网络预测模型[J].焊接技术, 2002.DOI:CNKI:SUN:HSJJ.0.2002-03-003.

📣 部分代码
