🔥 内容介绍

裂纹检测是工业无损检测领域中的一项关键任务，旨在发现并识别材料或结构中的微小裂纹，以确保产品的质量和运行安全。传统的裂纹检测方法往往依赖于人工目视检查，效率低下且易受主观因素影响。随着图像处理技术的飞速发展，基于计算机视觉的自动化裂纹检测系统逐渐成为研究热点。本文将深入探讨图像处理技术在裂纹检测中的应用，重点阐述如何利用先进的算法和模型实现图片中裂缝的检测与标记，并展望其未来的发展趋势。

引言

在机械制造、航空航天、土木工程等诸多领域，材料或结构的完整性对于设备的正常运行和人员安全至关重要。微小的裂纹，无论其成因是疲劳、腐蚀还是制造缺陷，都有可能在应力集中下迅速扩展，最终导致灾难性的失效。因此，对裂纹进行早期、准确的检测与定位，是预防事故、延长设备寿命、降低维护成本的有效手段。

长期以来，裂纹检测主要依靠熟练检测人员通过目视检查、磁粉检测、渗透检测等传统无损检测方法进行。这些方法虽然在一定程度上有效，但也存在诸多局限性：例如，人工检测效率低、劳动强度大、易受环境光照和检测人员经验影响；而磁粉和渗透检测则往往需要接触式操作，且对某些材料不适用。近年来，随着数字图像处理、机器学习和深度学习技术的崛起，基于图像的自动化裂纹检测技术为克服传统方法的弊端提供了新的思路。通过采集待检测对象的图像，并运用计算机算法对其进行分析，可以实现裂纹的自动识别、定位和量化，极大地提高了检测的效率和精度。

一、裂纹图像获取与预处理

成功的裂纹检测首先依赖于高质量的图像数据。图像获取阶段需要根据不同的检测对象和环境选择合适的成像设备，如高分辨率相机、工业内窥镜、红外热像仪或X射线成像设备等。同时，需要考虑光照条件、视角、分辨率等因素，确保图像清晰、细节丰富，且裂纹特征能够被有效捕捉。

获取原始图像后，预处理是不可或缺的步骤，旨在消除噪声、增强图像特征，为后续的裂纹检测算法提供更优质的输入。常见的预处理技术包括：

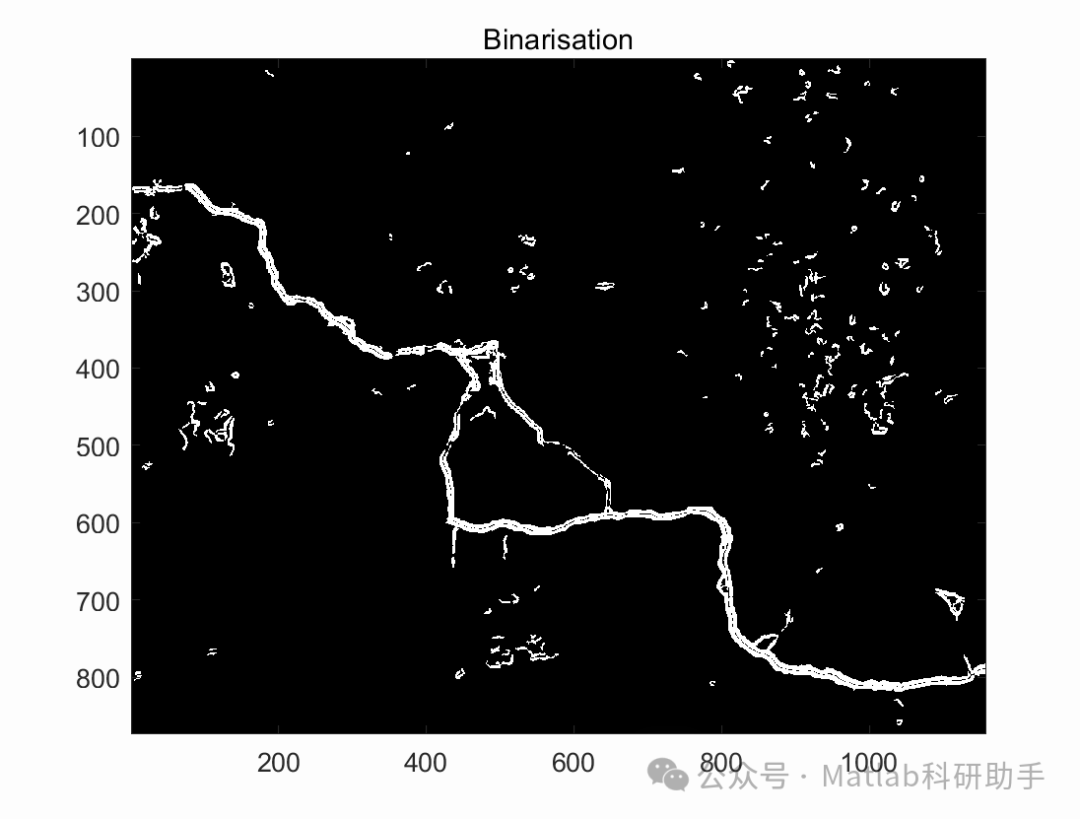

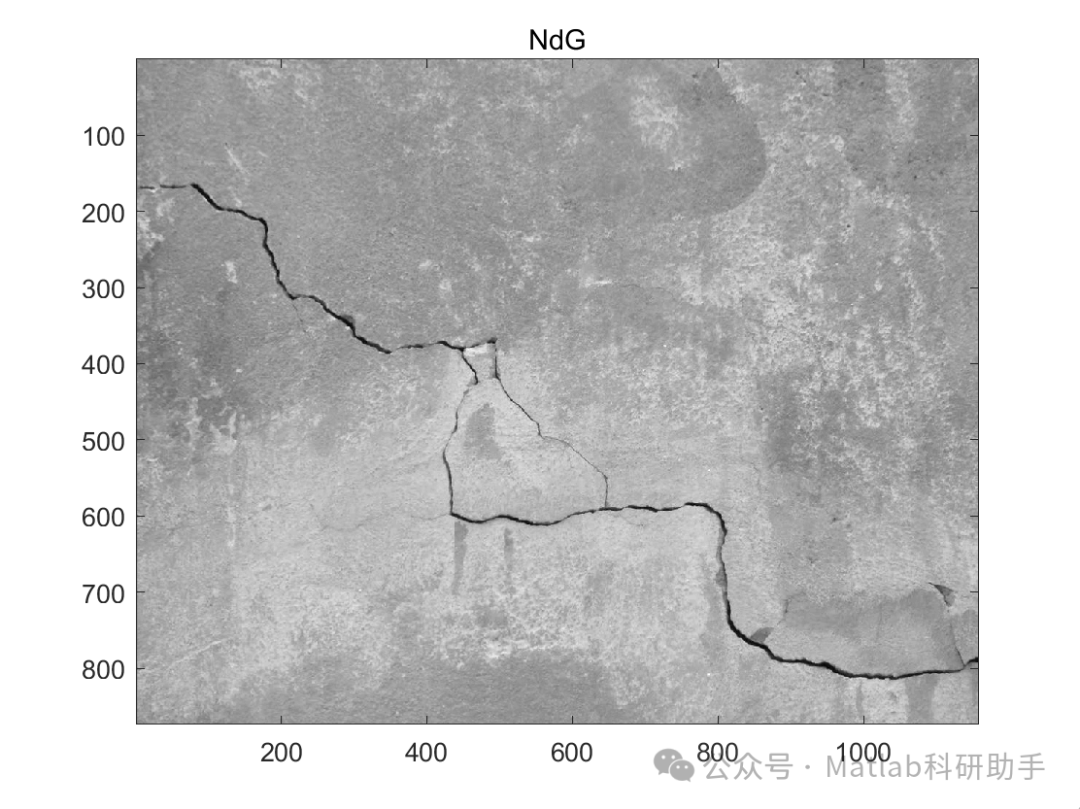

灰度化与二值化：
将彩色图像转换为灰度图像，减少数据维度；进一步通过二值化将图像像素分为前景（裂纹）和背景，简化图像结构。常用的二值化方法包括Otsu阈值法、自适应阈值法等。
噪声抑制：
图像在采集过程中常会受到各种噪声干扰，如椒盐噪声、高斯噪声等。中值滤波、高斯滤波、双边滤波等空间域滤波技术以及小波变换等频域滤波技术被广泛应用于噪声去除，以平滑图像、突出边缘。
图像增强：
通过调整图像对比度、亮度或进行边缘增强，使裂纹细节更加突出。直方图均衡化、拉普拉斯算子、Sobel算子、Canny算子等常用于增强图像的边缘和纹理信息，有助于后续的裂纹特征提取。

二、裂纹特征提取与表示

在图像预处理之后，关键步骤是提取能够区分裂纹与背景的特征。裂纹通常呈现为细长、不规则的暗色线条或斑块，其几何形状、纹理和灰度分布都可作为有效的特征。

基于边缘和形态学特征：
裂纹作为图像中的显著边缘，可以通过边缘检测算法（如Canny、Sobel、Prewitt）进行提取。结合形态学操作（腐蚀、膨胀、开运算、闭运算），可以连接断裂的裂纹边缘，去除小的噪声点，并提取裂纹的骨架。例如，利用骨架提取算法可以得到裂纹的中心线，进而分析其长度、宽度和走向。
基于纹理特征：
裂纹区域与背景区域通常具有不同的纹理特性。灰度共生矩阵（GLCM）、局部二值模式（LBP）等纹理分析方法可以量化图像的局部纹理信息，从而区分裂纹与正常表面。
基于区域生长与连通域分析：
通过设定一个种子点，根据像素之间的相似性（如灰度值相似或梯度相似）将相邻像素合并到同一区域，从而分割出裂纹区域。连通域分析可以识别图像中相互连接的像素块，并计算其面积、周长、长宽比等几何特征，这些特征对于区分真实裂纹和伪裂纹（如划痕、污渍）非常有用。

三、裂纹识别与分类

提取到裂纹特征后，下一步是利用分类算法识别出真正的裂纹。传统的机器学习方法和新兴的深度学习方法在此阶段都发挥着重要作用。

传统机器学习方法：
- 支持向量机（SVM）：
  通过构建超平面将不同类别的样本分开，适用于小样本、高维特征的裂纹识别。
- 决策树与随机森林：
  通过一系列规则进行分类，具有较好的可解释性，对异常值不敏感。
- Adaboost与梯度提升树：
  通过集成多个弱分类器来构建强分类器，提高识别精度。
  这些方法通常需要人工设计特征，其性能受特征工程质量影响较大。
深度学习方法： 深度学习，特别是卷积神经网络（CNN），在图像识别领域取得了革命性的进展。其端到端（End-to-End）的学习方式，能够自动从原始图像中提取多层次、抽象的特征，极大地简化了特征工程的复杂性，并展现出卓越的识别性能。
- 图像分类网络：
  如AlexNet、VGG、ResNet、Inception等，可用于将图像直接分类为“有裂纹”或“无裂纹”。
- 目标检测网络：
  如YOLO（You Only Look Once）、SSD（Single Shot MultiBox Detector）、Faster R-CNN等，能够同时实现裂纹的定位（提供边界框）和分类。
- 语义分割网络：
  如U-Net、Mask R-CNN等，能够对图像中的每个像素进行分类，从而精确地勾勒出裂纹的形状和轮廓，实现像素级的裂纹标记。这对于裂纹的精细化分析和量化（如长度、宽度、面积计算）至关重要。

深度学习方法虽然需要大量的标注数据进行训练，但一旦模型训练完成，其在复杂背景、多变光照条件下的鲁棒性和准确性远超传统方法。

四、裂纹标记与结果可视化

成功检测到裂纹后，对其进行清晰的标记和直观的可视化是检测系统不可或缺的一部分。

边界框标记：
对于通过目标检测算法识别出的裂纹，通常会用矩形边界框将其框选出来，并在框旁标注裂纹的类别和置信度。

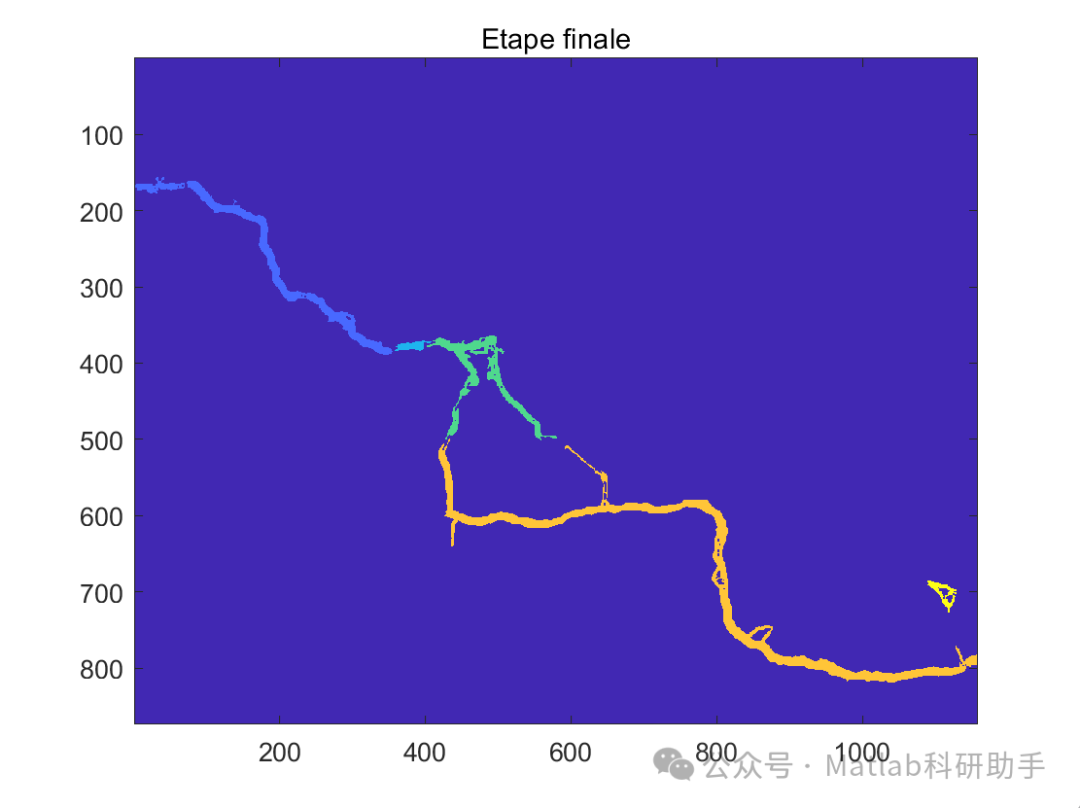

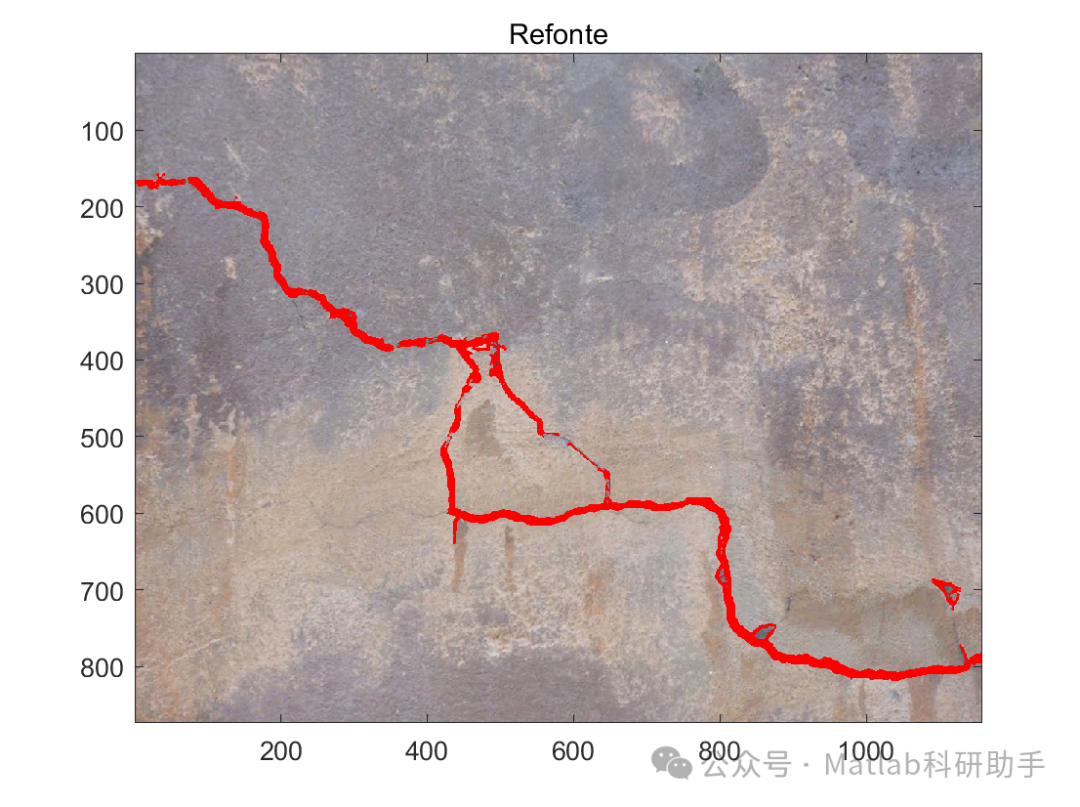

像素级分割掩膜：
对于通过语义分割算法得到的裂纹，可以直接在原始图像上叠加不同颜色的掩膜，精确地覆盖裂纹区域，使得裂纹的形状和位置一目了然。
参数量化：
除了视觉标记，系统还可以对裂纹的关键参数进行量化分析，例如裂纹的长度、最大宽度、平均宽度、面积、走向、分支数量等。这些数据对于评估裂纹的严重程度、判断材料的剩余寿命以及指导维修策略具有重要意义。
报告生成：
最终，检测系统应能生成详细的检测报告，包含原始图像、标记后的图像、裂纹参数、检测时间、设备信息等，为工程决策提供全面的依据。

五、面临的挑战与未来发展

尽管基于图像处理的裂纹检测技术取得了显著进展，但仍面临一些挑战：

数据稀缺与标注成本：
高质量、大规模的裂纹数据集是训练深度学习模型的关键。然而，在实际应用中，裂纹样本往往稀少，且人工标注裂纹需要专业知识和大量时间。
复杂背景与噪声：
工业场景中，检测对象的表面可能存在划痕、污渍、焊缝、纹理等与裂纹相似的特征，容易造成误检或漏检。
小裂纹与微裂纹检测：
对于尺寸极小、位于图像模糊区域或光照不足区域的微裂纹，检测难度依然很大。
实时性要求：
在某些高速生产线或在线监测场景中，检测系统需要具备极高的实时处理能力。
模型泛化能力：
训练好的模型在面对与训练数据差异较大的新材料、新结构或新环境时，其泛化能力可能下降。

未来的裂纹检测技术将朝着以下方向发展：

多模态信息融合：
结合多种传感器（如光学、红外、超声）获取的数据，利用多模态信息互补优势，提高检测的鲁棒性和准确性。
弱监督与无监督学习：
探索利用少量标注数据或无需标注数据进行模型训练的方法，降低数据标注成本。
可解释AI：
开发可解释的深度学习模型，使得工程师能够理解模型做出判断的依据，增强对检测结果的信任度。
边缘计算与嵌入式系统：
将深度学习模型部署到边缘设备上，实现裂纹检测的实时化和智能化，适用于恶劣的工业环境。
数字孪生与智能维护：
将裂纹检测数据与设备的数字孪生模型相结合，实现对设备状态的实时监测、预测性维护和全生命周期管理。

结论

图像处理技术为裂纹检测带来了革命性的变革，使其从传统的人工目视检查向自动化、智能化方向发展。通过高效的图像获取与预处理、精准的特征提取、强大的深度学习识别以及直观的裂纹标记与可视化，我们能够以前所未有的精度和效率发现并评估材料和结构中的裂纹。虽然仍存在诸多挑战，但随着人工智能和计算机视觉技术的不断突破，未来的裂纹检测系统将更加智能、鲁棒和普适，为保障工业生产安全、提升产品质量贡献更大的力量。
