【PRTF 变换】参数化重采样时频变换附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

 时频分析作为信号处理领域的核心工具，在揭示非平稳信号的内在结构方面具有不可替代的作用。传统的时频分析方法，如短时傅里叶变换（STFT）和连续小波变换（CWT），在分辨率和计算效率之间往往存在权衡。本文旨在深入探讨一种新兴的时频分析技术——参数化重采样时频变换（Parametric Resampling Time-Frequency Transform, PRTF），阐述其基本原理、优势、实现方法以及在多个领域的潜在应用。PRTF通过引入参数化重采样机制，旨在克服传统方法在处理复杂非平稳信号时的局限性，提供更为精细和灵活的时频表示。

关键词： 时频分析；非平稳信号；参数化重采样；PRTF；信号处理

1. 引言

在自然界和工程应用中，许多重要的信号都具有非平稳特性，其频率成分随时间变化。例如，语音信号、地震波、生物医学信号以及机械振动信号等。对于这类信号的分析，传统的傅里叶变换（Fourier Transform, FT）由于其全局平均特性，无法有效地捕捉信号的瞬时频率变化。因此，时频分析技术应运而生，其目标是在时间和频率两个维度上同时表征信号的能量分布。

早期的时频分析方法，如短时傅里叶变换（STFT），通过在时域上加窗截取信号，然后对截取后的信号进行傅里叶变换来获取局部频率信息。然而，STFT的窗函数长度决定了其时间和频率分辨率的权衡：窄窗提供良好的时间分辨率但频率分辨率差，宽窗则反之。这种固有的不确定性原理限制了STFT在同时需要高时频分辨率的应用中的表现。连续小波变换（CWT）通过使用可伸缩的“小波”基函数，在一定程度上解决了STFT的固定分辨率问题，提供了多分辨率分析的能力。然而，CWT的计算成本相对较高，且小波基的选择对分析结果有显著影响。

为了进一步提升时频分析的性能，研究者们不断探索新的方法。参数化重采样时频变换（PRTF）正是在这一背景下发展起来的一种新型技术。PRTF的核心思想是通过参数化的方式对信号进行重采样，从而改变信号的时频特性，使其在变换域中能够获得更优的时频聚焦效果。这种方法有望在保持计算效率的同时，提供比传统方法更灵活、更精确的时频表示。

2. PRTF 变换的基本原理

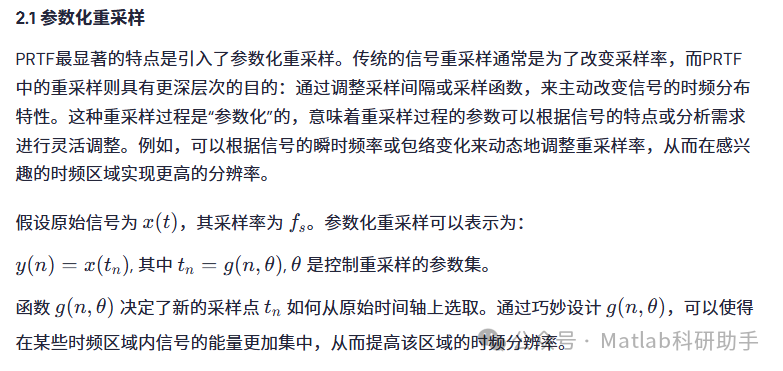

PRTF变换的提出旨在解决传统时频分析方法在分辨率和灵活性方面的不足。其核心原理可以概括为以下几个关键点：

2.2 频率压缩与展开

参数化重采样的本质作用之一是实现频率的压缩或展开。例如，通过局部性地加快或减慢信号的播放速度（即改变局部采样率），可以使得信号的瞬时频率在某个区域内被“拉伸”或“压缩”。这种操作在时频平面上表现为信号能量的重新分布，从而使得原本分散的能量在重采样后的信号中表现得更为集中，更易于被后续的傅里叶变换或其他时频分析方法捕捉。

以线性调频信号为例，其频率随时间线性变化。通过一个与信号瞬时频率变化趋势相匹配的重采样函数，可以将线性调频信号“线性化”，使其在重采样后变为一个近似单频率的信号。此时，对重采样后的信号进行傅里叶变换，将得到一个更窄的频谱峰，从而提高了频率分辨率。

2.3 与传统时频分析方法的结合

PRTF并非完全替代传统的时频分析方法，而是可以与它们结合使用。通常，在参数化重采样之后，会接着进行标准的时频分析，如STFT或CWT。重采样步骤为后续的时频分析提供了一个更优化的输入，使得最终的时频表示能够拥有更高的分辨率和更强的聚焦性。因此，PRTF可以看作是一种预处理技术，它通过修改信号的表示方式，从而增强了后续时频分析的性能。

3. PRTF 变换的优势

相比于传统的时频分析方法，PRTF变换展现出以下显著优势：

3.1 提高时频分辨率

PRTF最大的优势在于其能够突破传统方法在时频分辨率上的限制。通过参数化重采样，PRTF能够根据信号的局部特性调整分析的“焦点”，使得在感兴趣的时频区域获得更高的分辨率。例如，在分析具有快速频率变化的信号时，PRTF可以动态调整重采样参数，以更好地追踪瞬时频率的变化，从而避免了STFT在宽窗和窄窗之间两难的局面。

3.2 灵活性与适应性

PRTF的参数化特性赋予其极大的灵活性和适应性。重采样的参数可以根据信号的类型、噪声水平以及具体的分析目标进行调整。这意味着PRTF可以针对不同的应用场景进行优化，从而在各种复杂的非平稳信号分析中取得更好的效果。例如，对于包含多个分量的复合信号，PRTF可以通过选择合适的参数，实现对不同分量的分离和单独分析。

3.3 抑制交叉项（在某些特定应用中）

在某些非线性时频分析方法（如Wigner-Ville分布）中，由于其双线性特性，会产生交叉项干扰，使得对信号真实能量分布的解释变得困难。虽然PRTF本身不直接消除交叉项，但通过参数化重采样，如果能够将信号的不同分量在重采样域中进行有效分离或线性化，则在后续的线性时频分析中可以间接减少交叉项的影响。例如，对于多模态信号，如果PRTF能够将每个模态的频率特性进行解缠绕，那么在每个模态的单独分析中，交叉项的问题会得到缓解。

3.4 增强特征提取能力

更高分辨率的时频表示意味着能够更清晰地揭示信号的内在结构和变化规律。这对于特征提取至关重要。例如，在故障诊断领域，机器设备的异常往往表现为信号的时频特征变化。PRTF能够更精细地捕捉这些微小的变化，从而为更准确的故障诊断提供依据。在生物医学信号处理中，PRTF可以帮助识别与疾病相关的生物标志物，例如心电图（ECG）或脑电图（EEG）中的瞬态事件。

4. PRTF 变换的实现方法

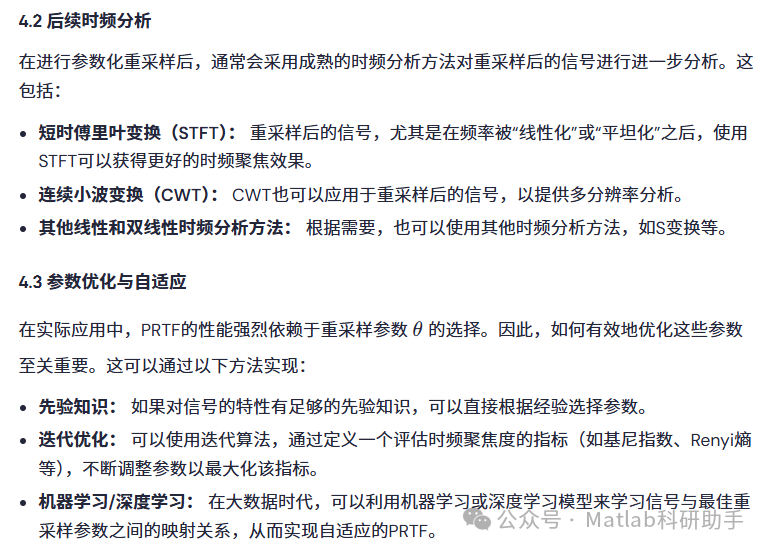

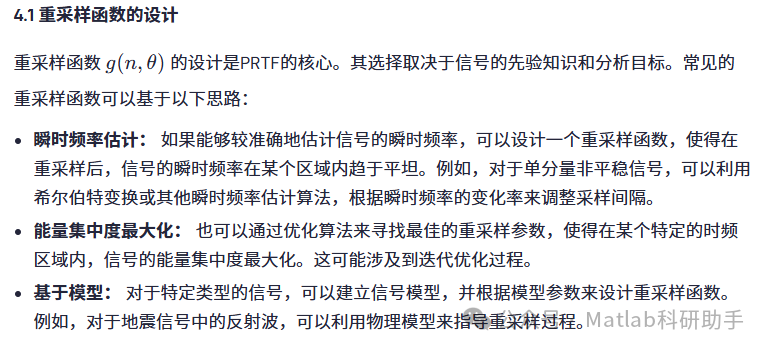

PRTF的实现涉及到重采样函数的设计以及与后续时频分析方法的结合。以下是一个通用的实现框架：

5. PRTF 变换的应用领域

PRTF变换的独特优势使其在多个领域具有广阔的应用前景：

5.1 机械故障诊断

在旋转机械的故障诊断中，振动信号往往具有非平稳性，故障特征通常表现为时变频率或幅值调制。PRTF能够提供更高分辨率的时频图，从而更清晰地识别出与故障相关的谐波、边频带和冲击分量，有助于早期故障的检测和分类。

5.2 生物医学信号处理

生物医学信号，如心电图（ECG）、脑电图（EEG）、肌电图（EMG）等，都具有复杂的非平稳特性。PRTF可以用于分析这些信号中的瞬态事件，例如心律失常的检测、癫痫发作的预测、神经信号的解码等。其高分辨率特性有助于揭示疾病状态下信号的细微变化。

5.3 地震信号分析

地震信号在传播过程中会受到地下介质的影响，表现出复杂的频率衰减和时延。PRTF可以用于地震波的到达时间拾取、频散曲线分析以及地下结构成像。通过更精确的时频表示，可以提高地震解释的准确性。

5.4 语音与声学信号处理

语音信号的频率成分随发音器官的变化而快速改变。PRTF可以用于语音识别、说话人识别、语音合成以及音乐分析。在噪声环境下，PRTF也有望提高语音信号的增强和分离性能。

5.5 雷达与声纳信号处理

在雷达和声纳系统中，目标的回波信号通常包含多普勒频移和时间延迟，这些都表现为非平稳特性。PRTF可以用于目标检测、速度估计和距离估计，尤其是在处理高速运动目标或复杂环境下的回波信号时。

6. 挑战与展望

尽管PRTF变换展现出巨大的潜力，但在实际应用中仍面临一些挑战和值得深入研究的方向：

6.1 参数选择的自动化与鲁棒性

重采样参数的选择是PRTF性能的关键。如何实现参数的自动化选择，使其在不同信号和噪声环境下都能保持鲁棒性，是一个重要的研究方向。结合机器学习和深度学习技术，有望开发出自适应的PRTF算法。

6.2 计算效率优化

复杂的重采样函数和迭代优化过程可能会增加PRTF的计算成本。因此，开发高效的算法，以降低计算复杂度，是其在实时应用中普及的关键。

6.3 理论基础的进一步完善

目前，PRTF的理论框架仍在不断发展中。对其时频分辨率、能量守恒性以及抗噪性能等方面的理论分析需要进一步深入，以更好地理解其优势和局限性。

6.4 多维信号与高维数据处理

当前PRTF主要应用于一维时间序列信号。未来可以探索将其推广到二维图像信号、三维体数据等高维数据处理中，以解决更复杂的时频分析问题。

6.5 与其他先进方法的融合

PRTF可以与其他先进的信号处理技术相结合，例如稀疏表示、张量分解、深度学习等。这种融合有望进一步提升PRTF的性能，拓展其应用范围。

7. 结论

参数化重采样时频变换（PRTF）作为一种新兴的时频分析方法，通过引入灵活的参数化重采样机制，有效地克服了传统时频分析方法在分辨率和灵活性方面的局限性。其能够提供更精细、更聚焦的时频表示，为复杂非平稳信号的分析提供了有力的工具。随着理论研究的深入和算法的不断优化，PRTF有望在机械故障诊断、生物医学信号处理、地震信号分析、语音识别以及雷达声纳等多个领域发挥越来越重要的作用，推动相关领域的技术进步。未来的研究将集中于参数的自适应优化、计算效率的提升以及与其他先进技术的融合，以充分发挥PRTF的潜力。

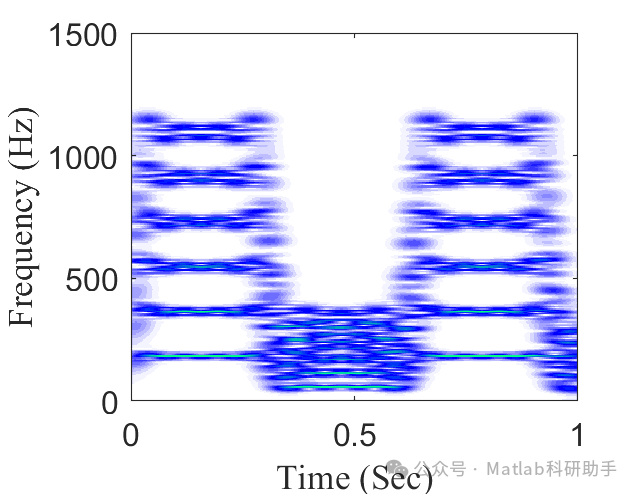

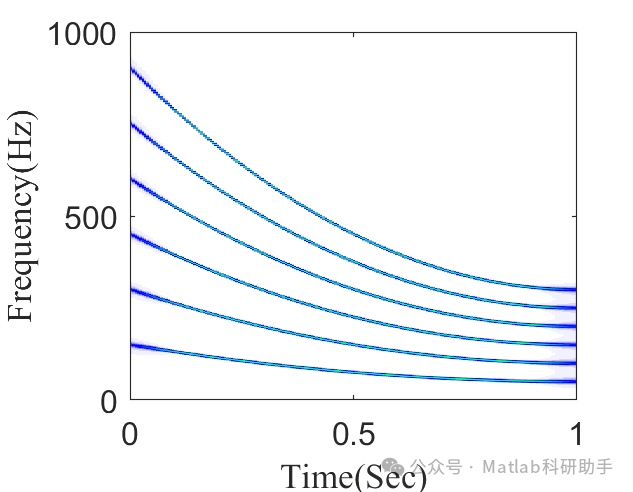

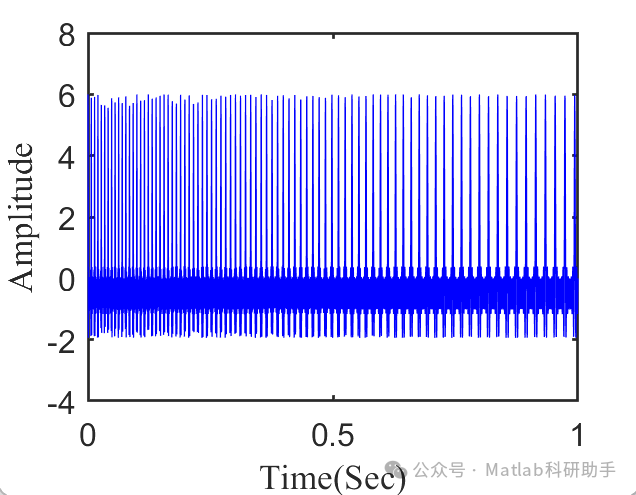

⛳️ 运行结果

🔗 参考文献

[1] 蔡超,陆于平,黄涛,等.基于插值和时标变换的智能变电站保护数据重采样算法[J].电力系统自动化, 2013, 37(19):6.DOI:CNKI:SUN:DLXT.0.2013-19-013.

[2] 蔡超,陆于平,黄涛,等.基于插值和时标变换的智能变电站保护数据重采样算法[J].电力系统自动化, 2013.DOI:CNKI:SUN:DLXT.0.2013-19-013.

[3] 彭明霞,王明照.一种基于软件重采样的频率测量方法[J].电子工程师, 2007, 33(12):3.DOI:JournalArticle/5aeb2786c095d70944005434.
