基于粒子群算法的电力系统无功优化研究(IEEE14节点)附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

电力系统无功优化是提高电能质量、降低网络损耗、保障系统稳定运行的关键环节。本文针对IEEE14节点系统，提出了一种基于粒子群优化（PSO）算法的无功优化方法。通过调整发电机励磁电压、变压器变比以及并联电容器的投切，以最小化系统有功损耗为目标函数，在满足电压幅值、无功电源出力等运行约束的条件下，实现系统运行经济性的提升。仿真结果表明，所提方法能够有效地降低系统损耗，改善电压分布，验证了粒子群算法在电力系统无功优化问题中的有效性和可行性。

关键词

电力系统；无功优化；粒子群算法；IEEE14节点；有功损耗

1. 引言

随着电力系统规模的不断扩大和负荷的持续增长，无功功率在电力系统中的作用日益凸显。无功功率的合理分配与优化，不仅直接影响着系统的电压水平和稳定性，还与网络的有功损耗密切相关。不合理的无功分布会导致线路损耗增加、电压偏移过大，甚至引发电压崩溃等问题，严重威胁电力系统的安全经济运行。因此，开展电力系统无功优化研究具有重要的理论意义和工程价值。

传统的无功优化方法主要包括线性规划、二次规划、内点法等数学优化方法。这些方法对目标函数和约束条件的数学特性有较高要求，且容易陷入局部最优，难以处理电力系统无功优化问题中存在的非线性、多峰值等复杂特性。近年来，随着人工智能和计算智能技术的快速发展，各种启发式优化算法，如遗传算法、模拟退火算法、蚁群算法以及粒子群算法等，被广泛应用于电力系统无功优化领域，并取得了显著成效。

粒子群优化（PSO）算法是一种基于群体智能的随机搜索算法，其灵感来源于鸟群觅食行为。该算法具有实现简单、参数少、收敛速度快等优点，在解决非线性、多变量、多约束的优化问题方面表现出强大的能力。本文将粒子群算法应用于IEEE14节点系统的无功优化问题，旨在通过优化发电机励磁电压、变压器变比和并联电容器的投切状态，实现系统有功损耗的最小化。

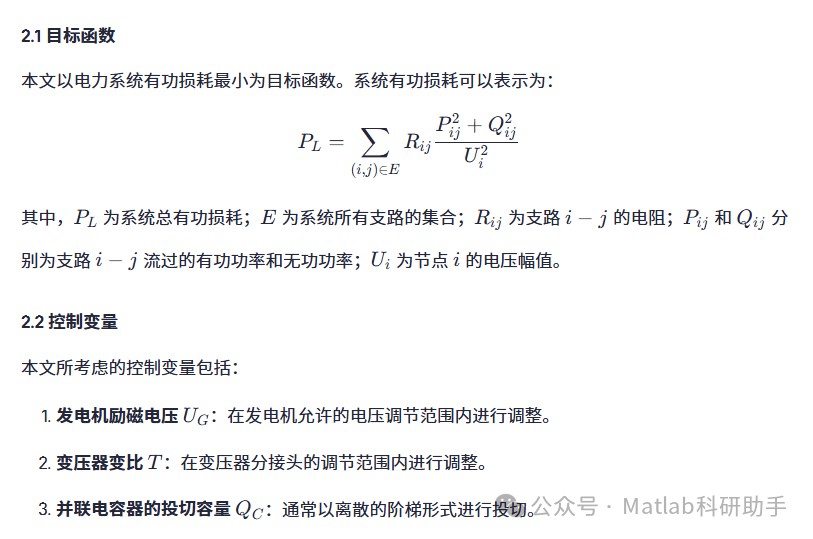

2. 电力系统无功优化数学模型

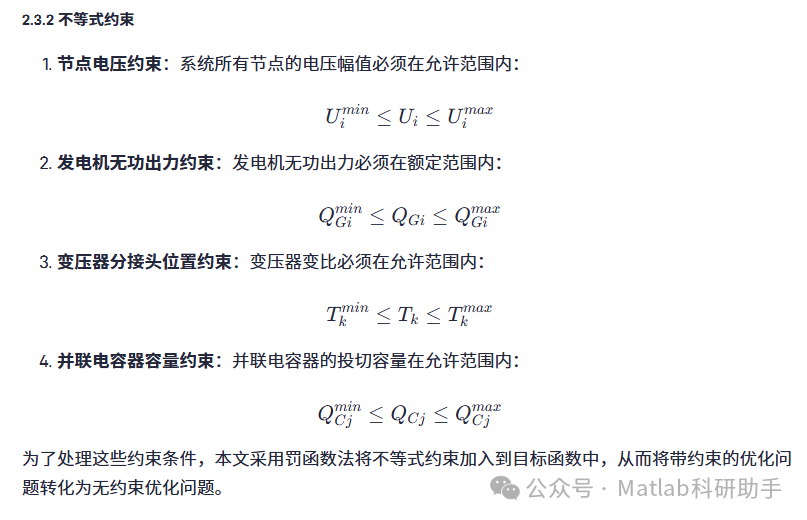

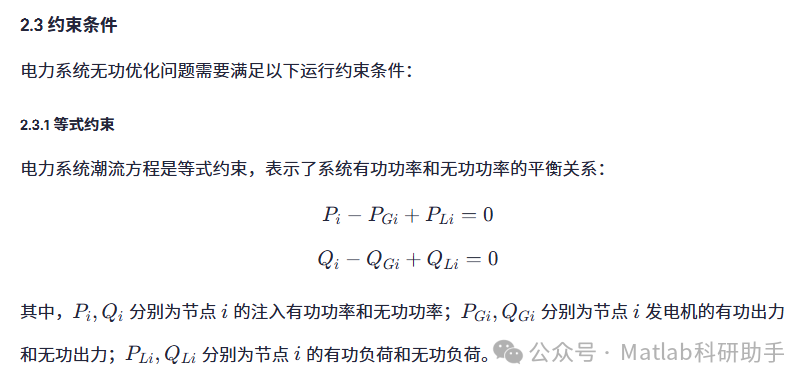

电力系统无功优化是一个复杂的非线性混合整数规划问题。其目标是调整控制变量，使得系统在满足各种运行约束的前提下，达到某一最优运行状态。

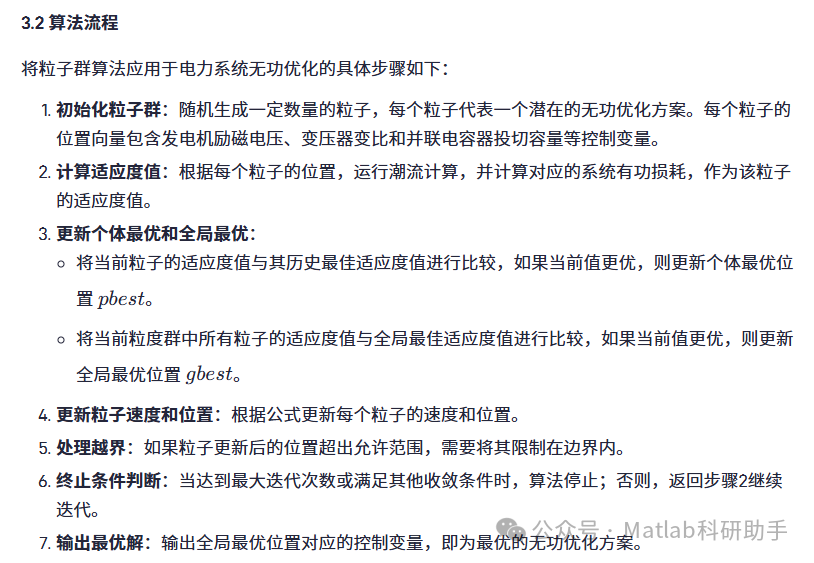

3. 粒子群优化算法

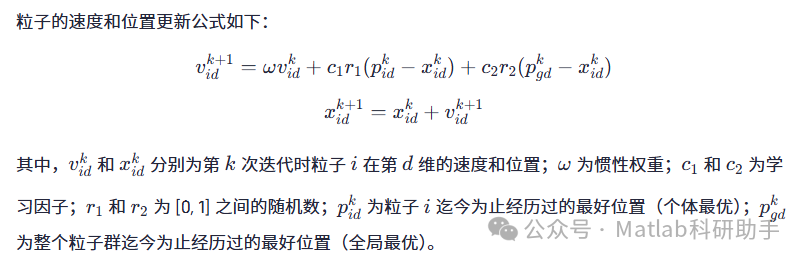

3.1 粒子群算法原理

粒子群优化算法是一种基于迭代的优化算法。在PSO中，每个潜在解都被视为搜索空间中的一个“粒子”。每个粒子都有自己的位置和速度，并根据其自身经验（个体最优解pbest）和群体经验（全局最优解gbest）来更新其位置和速度。

4. 结论

本文将粒子群优化算法应用于IEEE14节点系统的无功优化问题。通过调整发电机励磁电压、变压器变比以及并联电容器的投切，以最小化系统有功损耗为目标，在满足各种运行约束的条件下进行了仿真研究。

仿真结果表明，基于粒子群算法的无功优化方法能够有效地降低IEEE14节点系统的有功损耗，显著改善系统电压分布，提高电能质量，并且算法具有良好的收敛性能。这充分证明了粒子群算法在解决电力系统无功优化等复杂非线性优化问题方面的有效性和可行性。

未来的研究工作可以进一步考虑多目标无功优化，例如同时考虑有功损耗最小化、电压偏差最小化以及系统稳定性提升等。此外，可以探索将粒子群算法与其他优化算法相结合，以进一步提高算法的搜索效率和全局寻优能力。

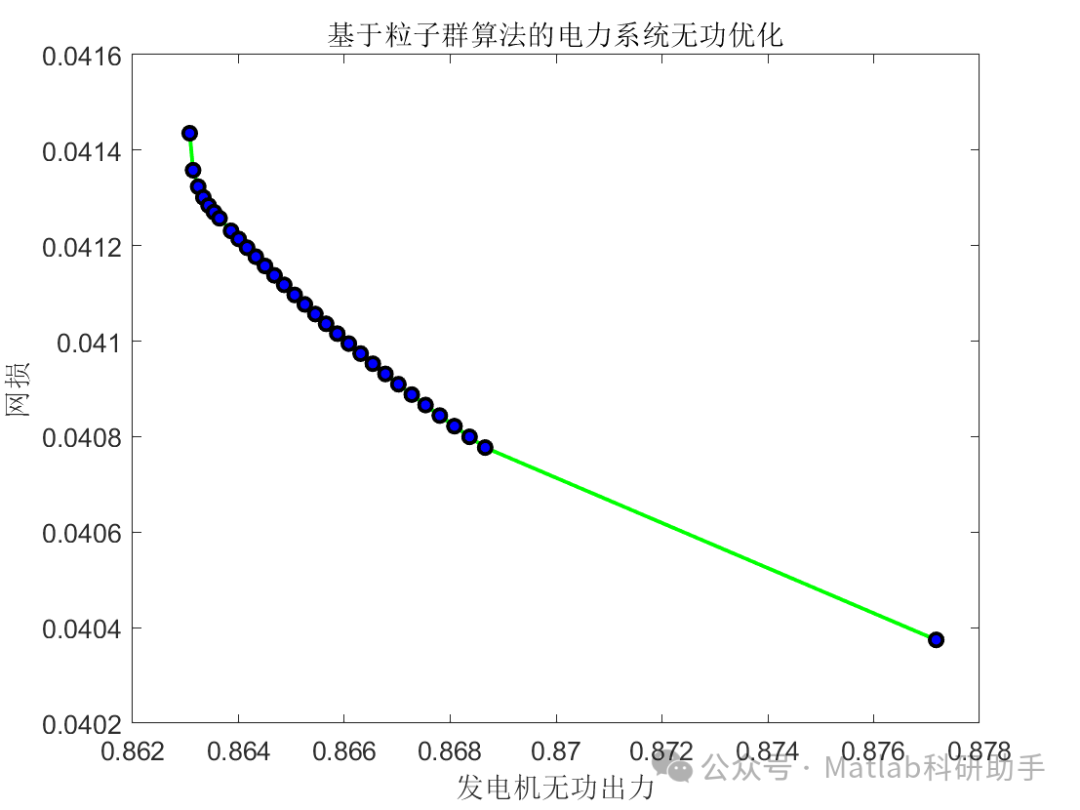

⛳️ 运行结果

🔗 参考文献

[1] 刘自发,张建华.基于自适应小生境粒子群优化算法的电力系统无功优化[J].电力自动化设备, 2009(11):4.DOI:10.3969/j.issn.1006-6047.2009.11.006.

[2] 王晓晨,光在伟,王锐.基于改进粒子群算法的电力系统无功优化[J].煤炭技术, 2011, 30(12):2.DOI:10.7666/d.y1954297.

[3] 何启明,王奔.基于改进粒子群算法的多目标无功优化[J].电网与清洁能源, 2009(5):4.DOI:10.3969/j.issn.1674-3814.2009.05.004.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
