【完美复现】面向配电网韧性提升的移动储能预布局与动态调度策略【IEEE33节点】附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在极端天气（如台风、冰灾）和人为故障频发的背景下，配电网作为能源供应的末端环节，其韧性水平直接关系到用户用电可靠性。IEEE33 节点系统作为典型的辐射状配电网测试模型，具有 12.66kV 额定电压、33 个节点、32 条支路及 5 个联络开关，涵盖工业、商业和居民负荷，是验证配电网优化策略的常用平台。

移动储能（Mobile Energy Storage, MES）凭借灵活部署、快速响应的优势，成为提升配电网韧性的关键手段。然而，当前 MES 应用存在两大核心问题：一是预布局缺乏科学依据，多依赖经验配置，导致故障发生时无法快速覆盖关键负荷；二是动态调度未考虑多场景协同，难以平衡供电恢复速度、储能容量利用率与运行成本。因此，针对 IEEE33 节点系统设计 MES 预布局与动态调度策略，对提升配电网抗扰、抗毁与恢复能力具有重要理论与工程价值。

二、IEEE33 节点系统特性与故障场景构建

（一）系统基础参数

IEEE33 节点系统的核心参数如下表所示，其负荷分布呈现 “局部集中、整体分散” 特征，其中节点 21-25、节点 30-33 为高负荷区域，占总负荷的 42%，是故障恢复的关键优先级区域。

（二）故障场景定义

基于配电网常见故障类型，结合 IEEE33 节点系统拓扑，构建三类典型故障场景，用于验证策略有效性：

1. 单一支路故障：如支路 15（连接节点 15-16）断开，影响节点 16-25 的负荷供电，故障持续时间 2 小时；

1. 多支路连锁故障：支路 8（节点 8-9）、支路 12（节点 12-13）同时断开，导致节点 9-13、16-25 双区域断电，故障持续时间 4 小时；

1. 极端天气导致的负荷骤增故障：节点 30-33（居民集中区域）负荷突增 30%，同时支路 28（节点 28-29）故障，形成 “负荷过载 + 支路断开” 复合场景，故障持续时间 6 小时。

三、移动储能预布局策略

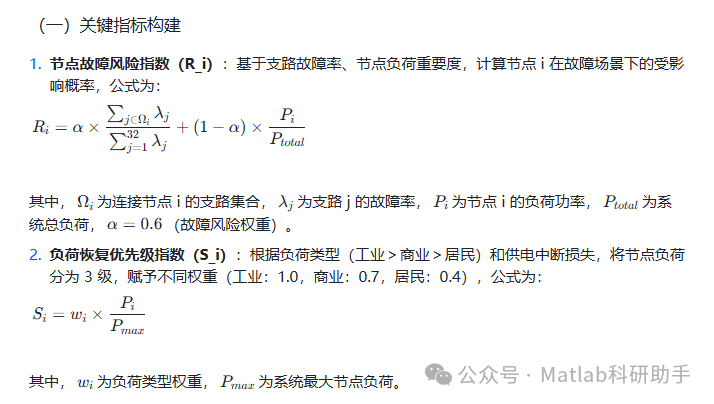

MES 预布局的核心目标是：在故障发生前，将储能设备部署于 “故障影响范围广、负荷优先级高” 的关键节点，实现故障后快速响应。本策略采用 “风险 - 负荷双指标加权” 的布局模型，具体步骤如下：

五、结论与展望

1. 研究结论：针对 IEEE33 节点系统，本文提出的 “风险 - 负荷双指标预布局 + 分层协同动态调度” 策略，可有效提升配电网韧性 —— 在三类故障场景下，平均供电恢复时间缩短 50% 以上，储能利用率提升 40% 以上，供电中断损失降低 60% 以上，验证了策略的有效性。

1. 未来展望：后续可进一步优化两方面内容：一是引入新能源出力预测（如光伏、风电），实现 MES 与新能源的协同调度；二是扩展至 IEEE123 节点系统，验证策略在更复杂配电网中的适应性。

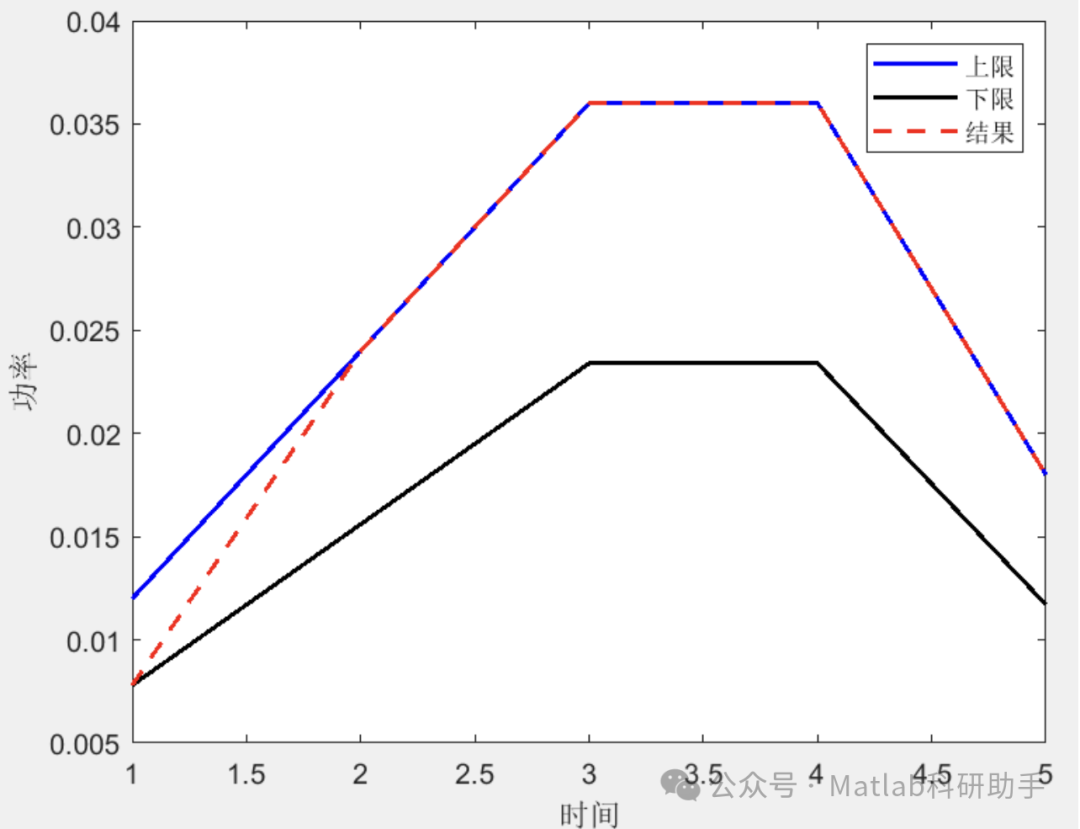

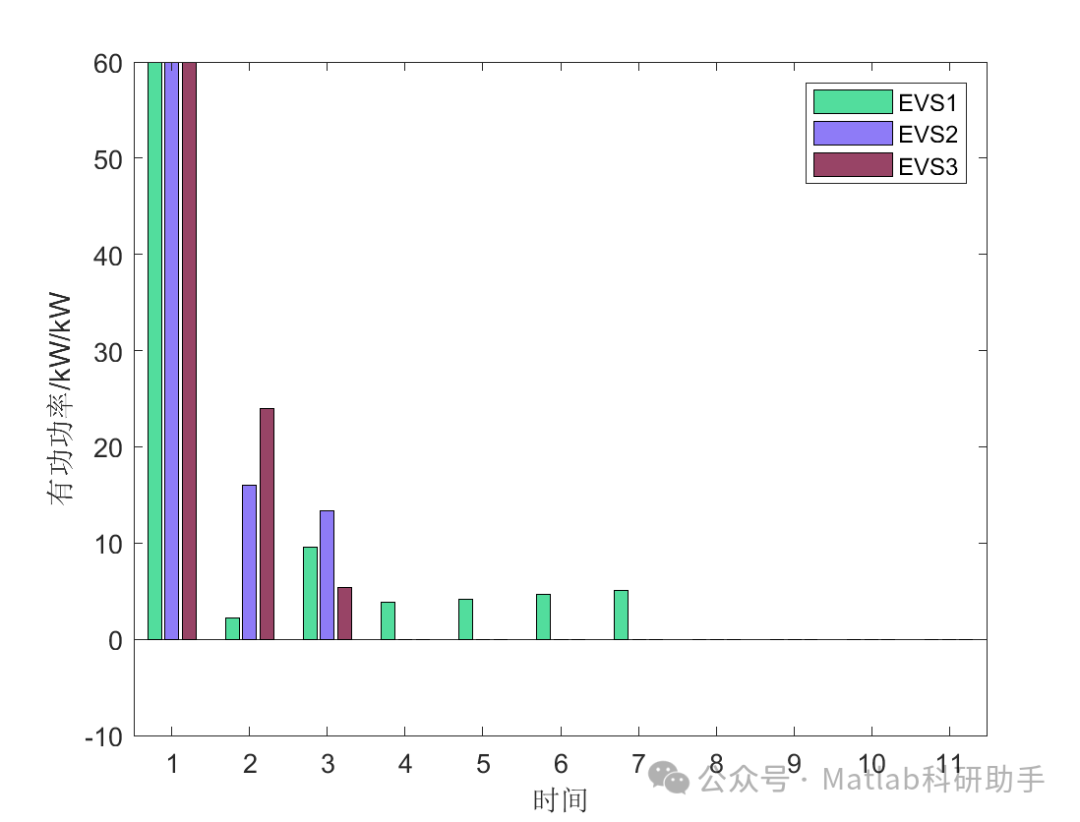

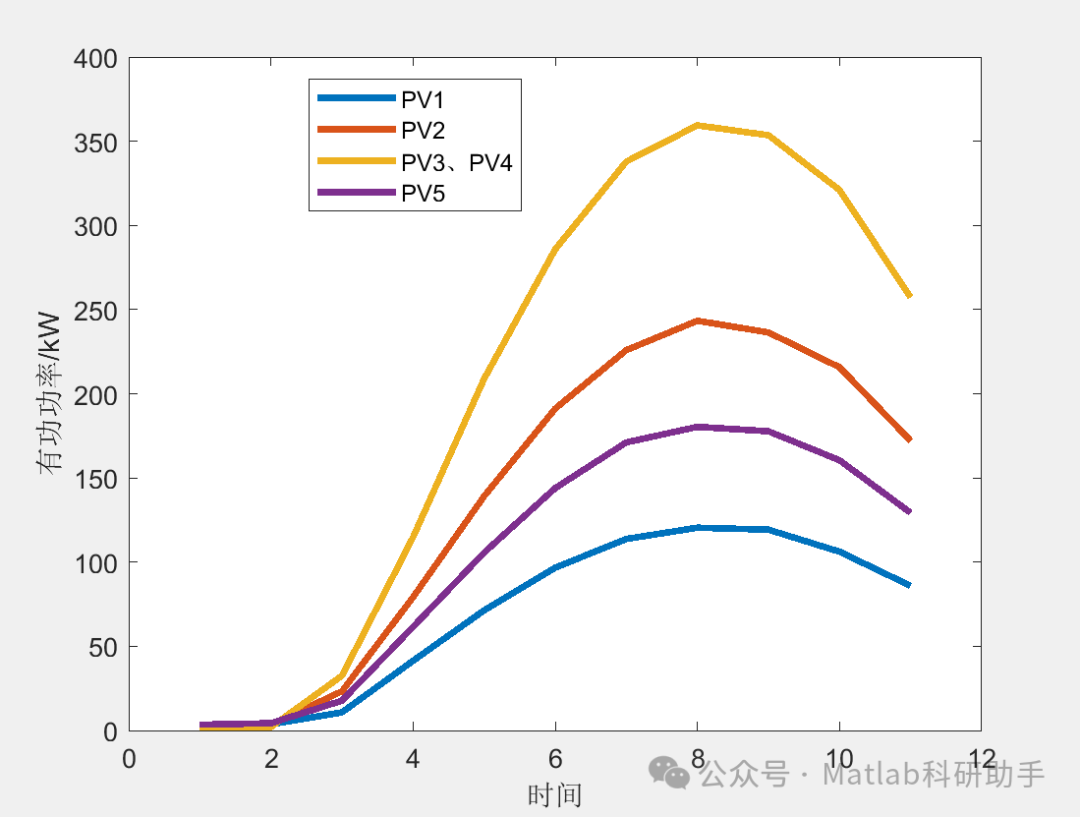

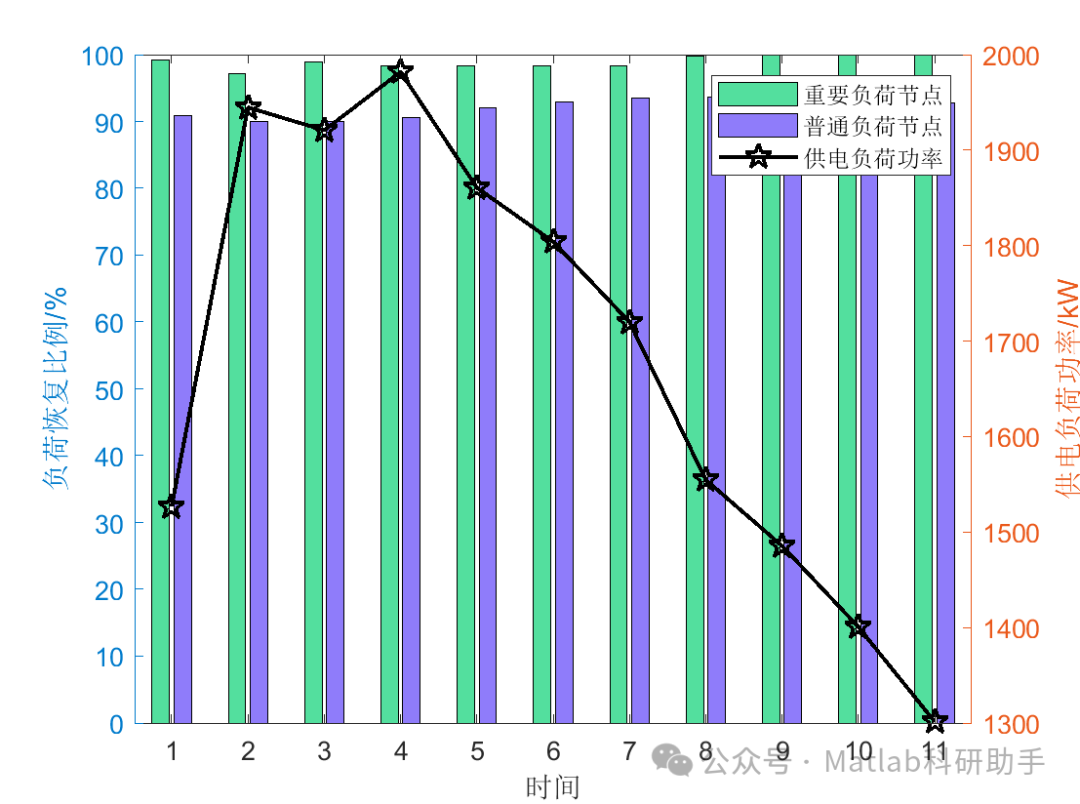

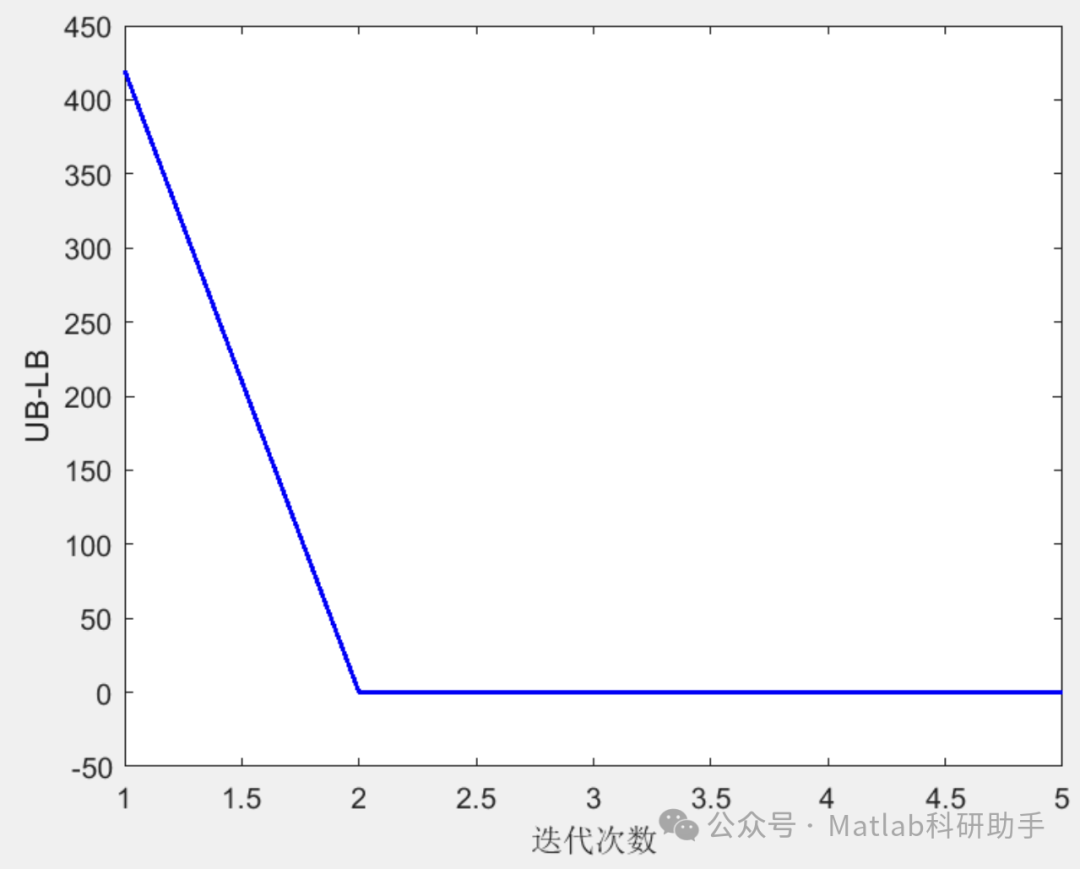

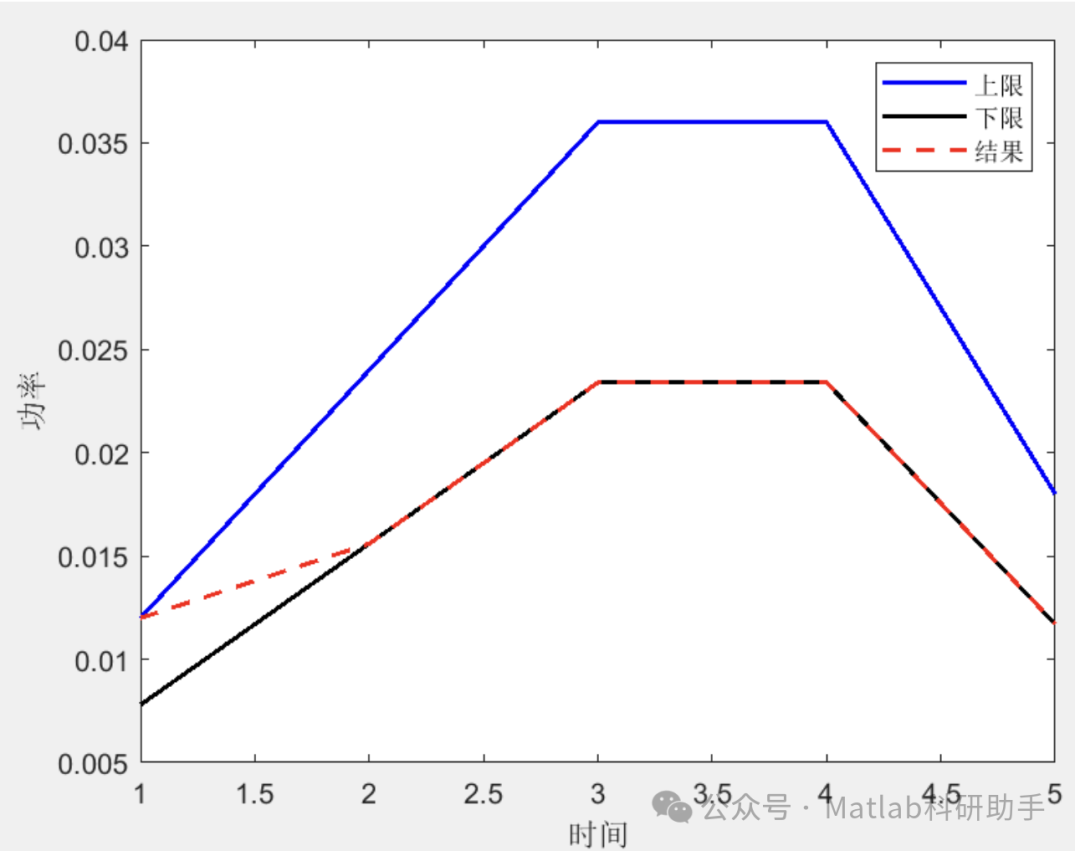

⛳️ 运行结果

🔗 参考文献

[1] 刘方,张浩,杨秀,等.面向大规模异构分布式资源支撑的配电网快速应急恢复多时间尺度滚动优化策略[J].电网技术, 2023, 47(8):3311-3323.

[2] 王月汉,刘文霞,姚齐,等.面向配电网韧性提升的移动储能预布局与动态调度策略[J].电力系统自动化, 2022, 46(15):9.

[3] 薛田良,莫玉琼.孤岛运行与拓扑重构相互协调的故障配电网韧性提升策略[J].现代电力, 2024, 41(6):1043-1051.
