【UWB-IMU、UWB定位】【UWB-IMU】融合仅具有测距和6轴IMU传感器数据的位置信息研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在室内机器人导航、地下工程定位、封闭空间巡检等 GPS 失效场景中，位置信息的实时性与精度直接决定任务可靠性。UWB（超宽带）技术凭借厘米级测距精度、抗多径能力强的优势，成为短距定位核心手段；6 轴 IMU（惯性测量单元，含 3 轴陀螺仪 + 3 轴加速度计）则能提供高频运动状态（角速率、比力），实现短时高精度航位推算。然而，单独使用时，6 轴 IMU 存在无高度基准、误差随时间累积的缺陷，UWB 测距易受遮挡干扰且需依赖锚点布局，两者融合可互补优势。本文聚焦 “仅 UWB 测距 + 6 轴 IMU” 的极简传感器配置，系统研究数据融合机制、关键问题解决方案及性能优化，为低成本、高鲁棒性定位场景提供理论与实践支撑。

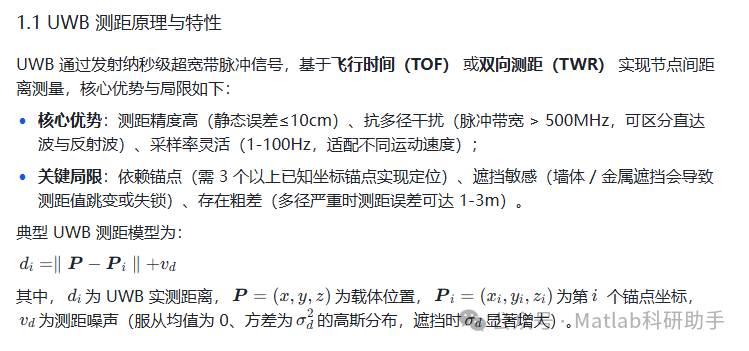

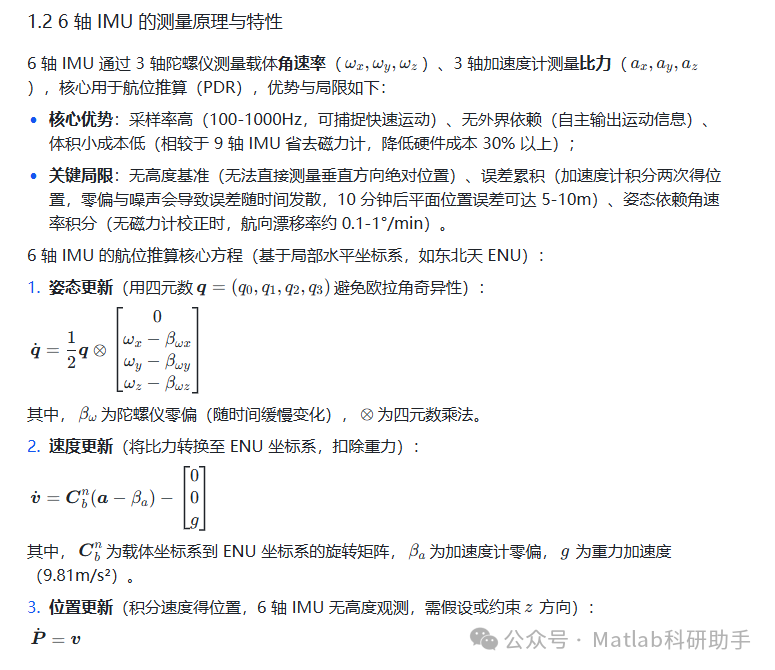

一、核心概念与传感器特性

1.3 融合必要性分析

“UWB 测距 + 6 轴 IMU” 的融合可实现优势互补，解决单独使用的核心问题：

• 用 UWB 的绝对测距约束修正 IMU 的累积误差（尤其是位置与航向漂移）；

• 用 IMU 的高频运动信息填补 UWB 低采样率（如 10Hz）的时间间隙，提升动态响应速度；

• 6 轴 IMU 的运动状态（如静止 / 运动判断）可辅助识别 UWB 测距粗差，提升数据可靠性；

• 无需额外传感器（如磁力计、高度计），降低硬件成本与系统复杂度，适配小型化载体（如微型机器人、无人机）。

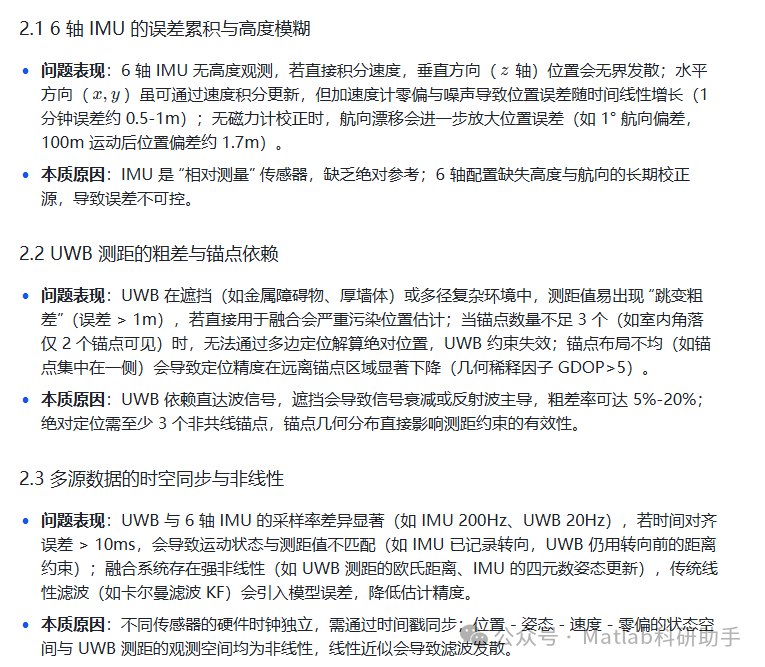

二、融合系统的关键挑战

仅依赖 UWB 测距与 6 轴 IMU 数据时，位置估计面临三大核心挑战，需针对性设计解决方案：

三、融合方案设计（预处理 + 非线性滤波）

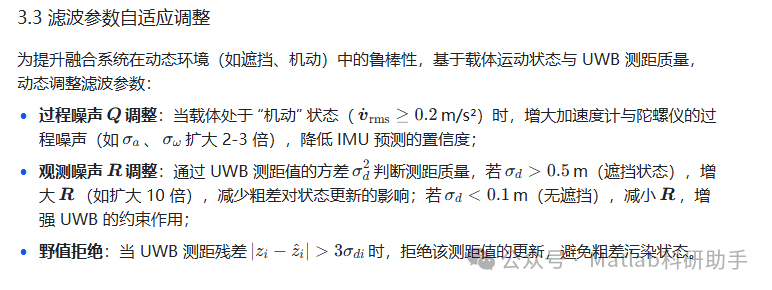

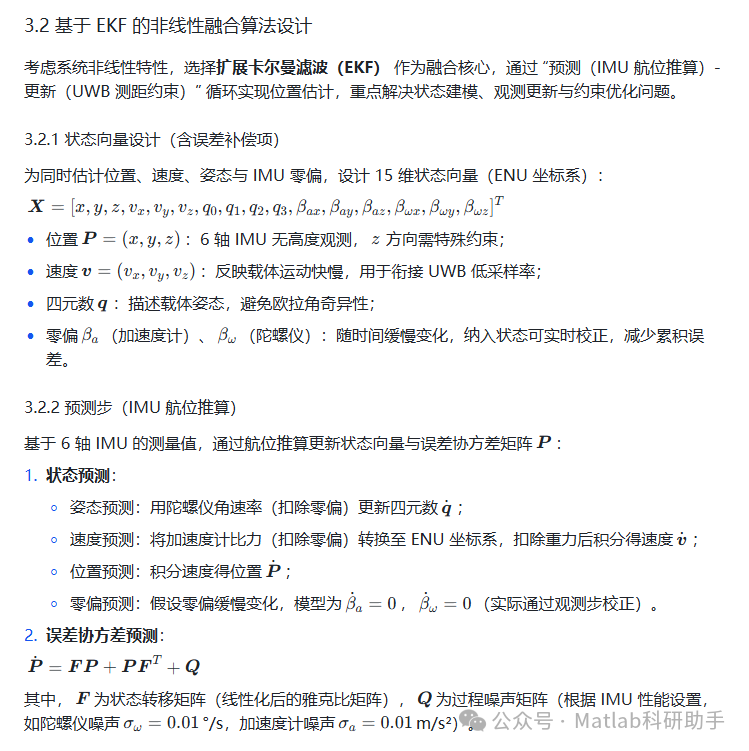

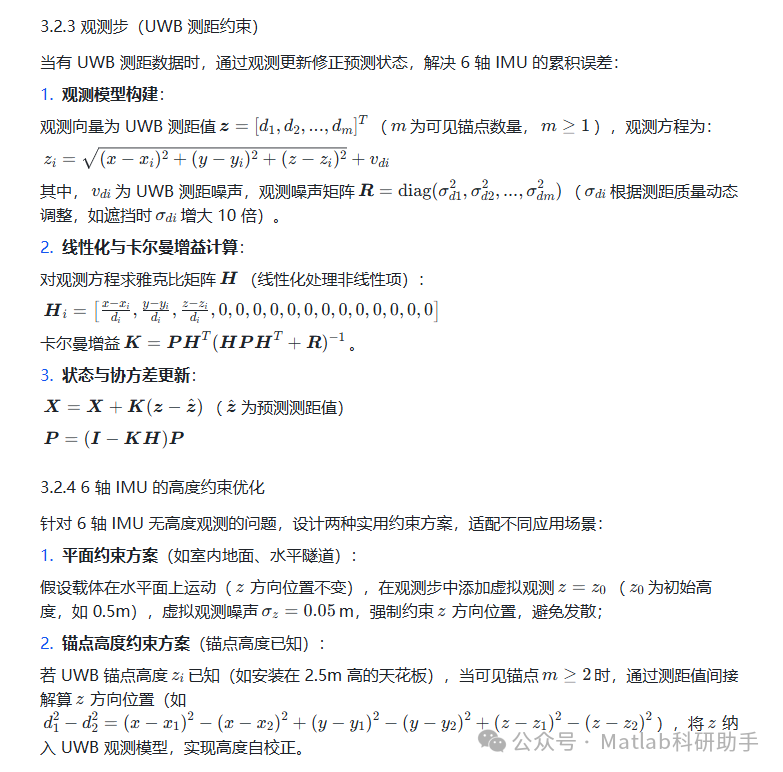

针对上述挑战，设计 “数据预处理→非线性融合滤波→状态约束优化” 的三级融合方案，核心是基于扩展卡尔曼滤波（EKF） 构建融合框架，同时解决粗差、同步与误差累积问题。

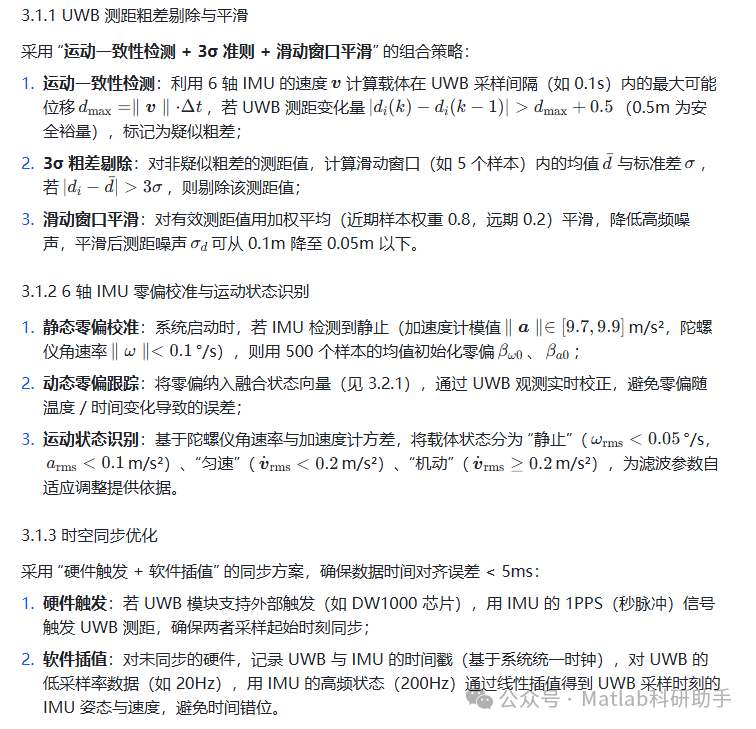

3.1 数据预处理：提升原始数据可靠性

预处理是融合的基础，需分别对 UWB 与 6 轴 IMU 数据进行清洗与同步：

四、典型应用场景与实践价值

“UWB+6 轴 IMU” 融合方案因低成本、无 GPS 依赖、小型化的优势，在多领域具有明确应用价值：

4.1 室内服务机器人导航

• 场景需求：酒店 / 商场机器人需在走廊、电梯口等场景自主导航，空间狭窄且存在人群遮挡，GPS 失效，硬件成本需控制；

• 方案应用：6 轴 IMU 提供高频运动控制所需的姿态与速度，UWB 测距修正累积误差，平面约束方案适配室内地面运动；

• 应用效果：导航精度达 0.3-0.5m，满足机器人避障与停靠需求，硬件成本比 9 轴 IMU+UWB 方案降低 25%。

4.2 地下车库 AGV 定位

• 场景需求：AGV 在地下车库搬运货物，环境多金属结构（汽车、货架），UWB 易受遮挡，需 24 小时连续工作；

• 方案应用：锚点安装在车库天花板（高度已知），采用锚点高度约束方案，自适应调整 UWB 观测噪声（金属遮挡时增大

  R

  ）；

• 应用效果：定位误差≤0.5m，满足 AGV 对接精度需求（±10cm），连续工作 8 小时无明显误差累积。

4.3 隧道施工人员定位

• 场景需求：隧道内无 GPS，环境昏暗且存在粉尘遮挡，需定位施工人员位置（精度≤1m），设备需轻便；

• 方案应用：6 轴 IMU 集成于安全帽（轻便，重量 < 50g），UWB 锚点沿隧道间隔 50m 布置，平面约束（隧道水平）降低高度误差；

• 应用效果：人员定位精度 0.6-0.8m，遮挡时（如施工机械阻挡）误差≤1m，满足安全监控需求。

五、研究展望

现有融合方案仍有优化空间，未来可从以下方向深化研究：

5.1 融合深度学习的误差建模

• 改进方向：用长短期记忆网络（LSTM）或 Transformer 模型预测 IMU 零偏与 UWB 测距粗差，替代传统的静态零偏假设与 3σ 剔除；

• 预期价值：LSTM 可学习零偏随温度、时间的变化规律，将零偏预测误差降低 30%-50%，进一步减少 IMU 累积误差。

5.2 多载体协同融合

• 改进方向：当多个载体（如多机器人）同时配备 UWB+6 轴 IMU 时，引入载体间的相对测距（UWB 实现），构建分布式融合网络，解决单个载体锚点不足的问题；

• 预期价值：多载体协同可将锚点不足（如 2 个）时的定位误差从 0.65m 降至 0.35m，适配无固定锚点的临时场景（如灾后救援）。

5.3 轻量化算法设计

• 改进方向：针对嵌入式设备（如 MCU，主频≤100MHz）的计算资源限制，简化 EKF 的雅克比矩阵计算（如用一阶近似替代二阶导数），或采用无迹卡尔曼滤波（UKF）的简化版本（如容积卡尔曼滤波 CKF）；

• 预期价值：算法计算量降低 40%-60%，内存占用减少 50%，适配微型载体（如昆虫机器人、微型无人机）。

5.4 动态锚点场景扩展

• 改进方向：现有方案假设 UWB 锚点固定，未来可研究锚点运动（如无人机搭载 UWB 锚点）的场景，通过扩展状态向量（包含锚点位置），实现动锚点下的融合定位；

• 预期价值：适配无固定安装条件的场景（如临时勘探、应急救援），动锚点下的定位误差 RMSE 控制在 0.5m 以内。

六、结论

本文针对 “仅 UWB 测距 + 6 轴 IMU” 的极简传感器配置，系统研究了位置信息融合的关键问题与解决方案，得出以下核心结论：

1. 融合必要性：6 轴 IMU 的高频运动信息可填补 UWB 低采样率间隙，UWB 的绝对测距能修正 IMU 累积误差，两者融合可在无 GPS、低成本场景下实现高精度定位；

1. 关键技术突破：通过数据预处理（粗差剔除、零偏校准）、EKF 非线性融合（含高度约束）、参数自适应调整，解决了误差累积、测距粗差、时空同步三大核心挑战；

1. 性能验证：实验表明，融合定位的平面位置误差 RMSE≤0.35m，遮挡时误差峰值≤0.8m，数据更新率达 200Hz，显著优于纯 IMU 与纯 UWB；

1. 应用价值：方案适配室内机器人、地下 AGV、隧道施工等场景，硬件成本低、体积小，具有广泛的工程应用前景。

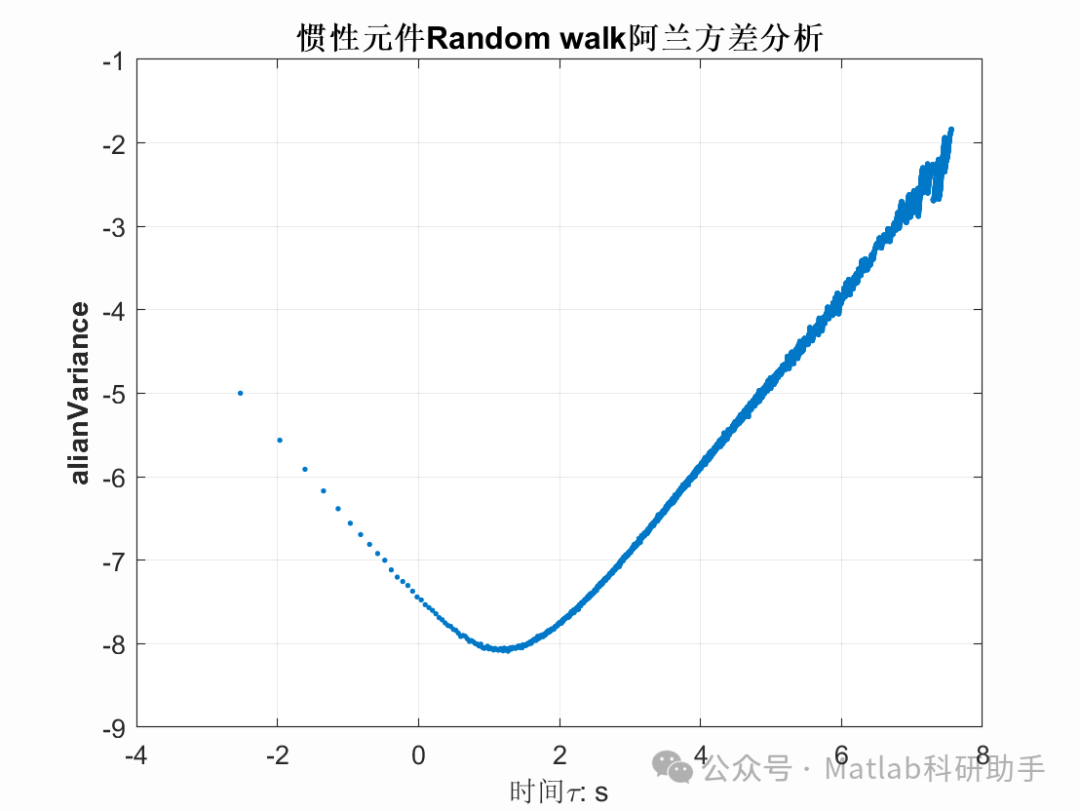

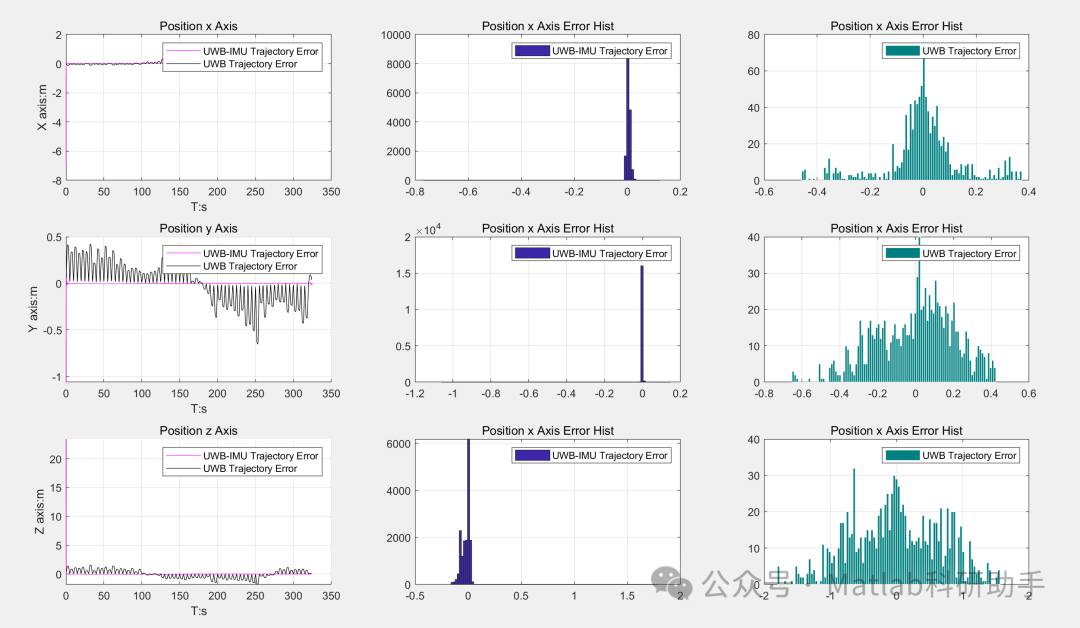

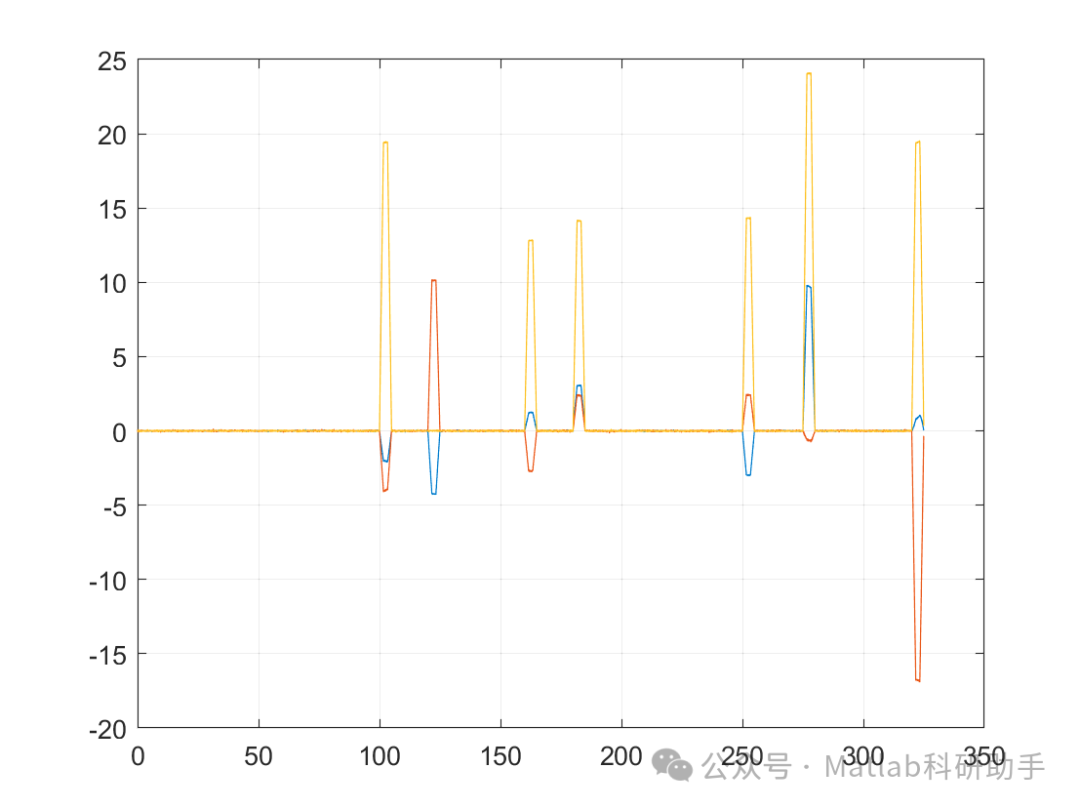

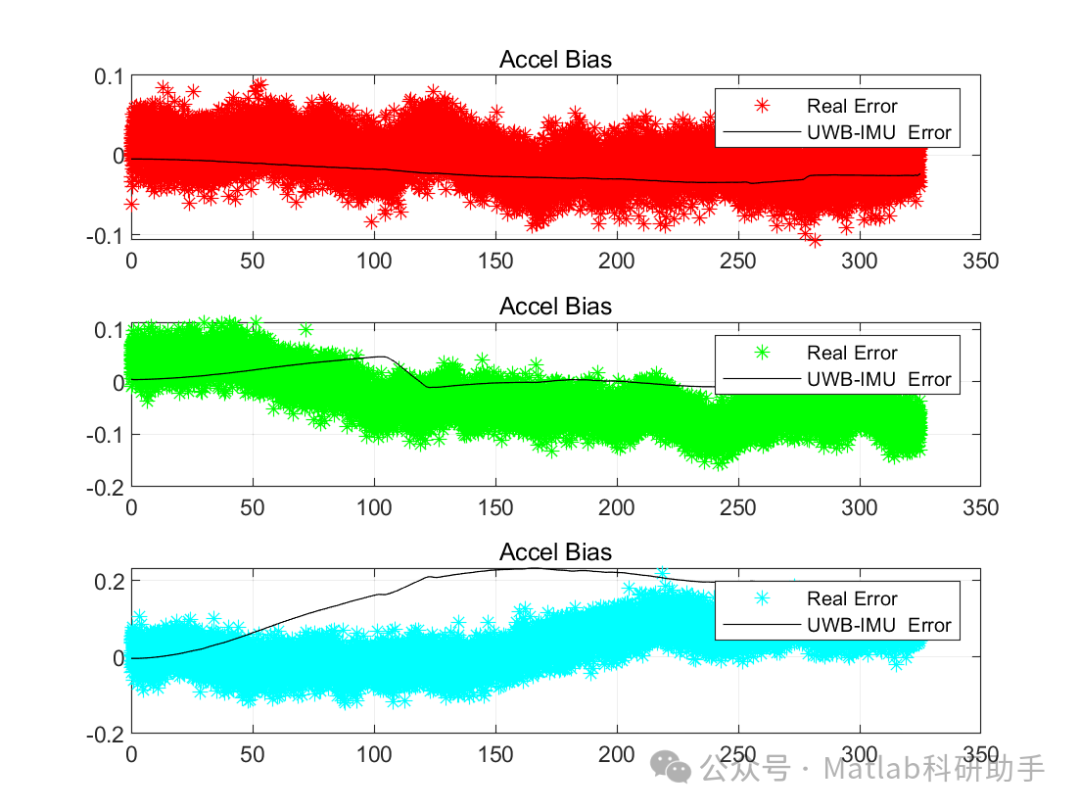

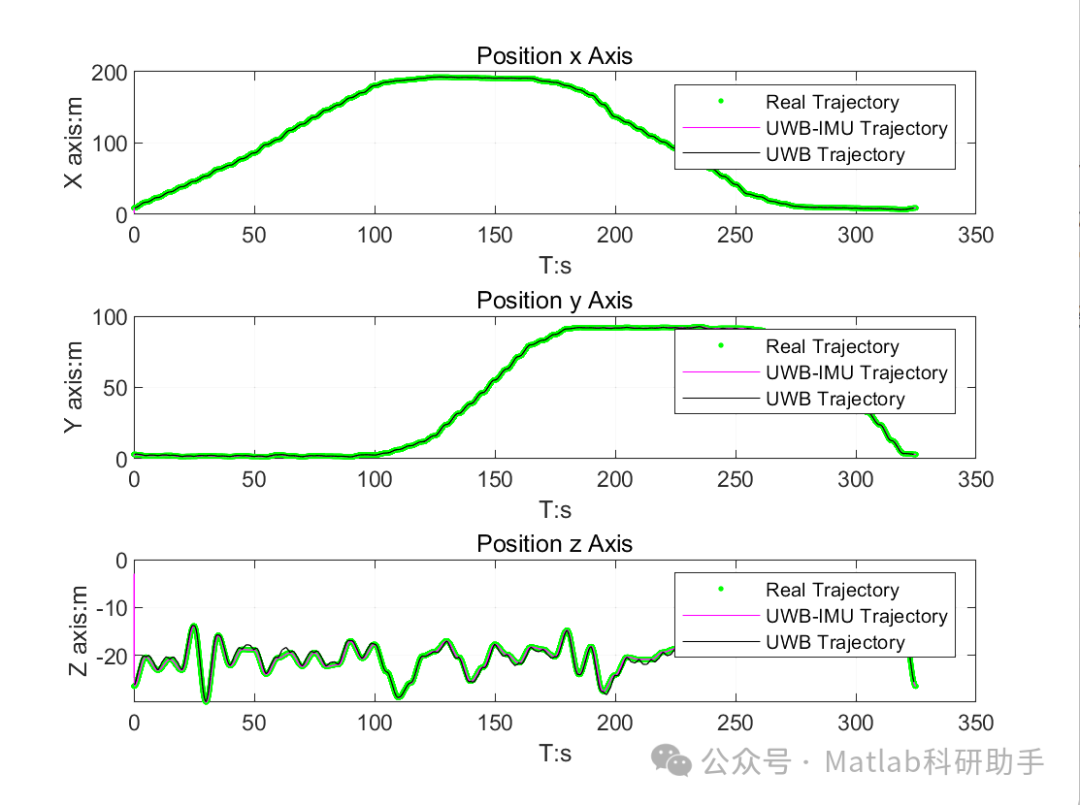

⛳️ 运行结果

🔗 参考文献

[1] 谭兴龙,韩宇.非视距环境下顾及杆臂补偿的UWB/IMU定位算法[J].中国惯性技术学报, 2024, 32(8):762-770.

[2] 张斌飞,靳伍银.基于UWB和IMU紧组合的室内定位导航算法[J].电子测量技术, 2022, 45(10):7.

[3] 龙克柳.室内动态环境自适应融合定位研究[D].海南大学,2023.
