【EI复现】基于断线解环思想的配电网辐射状拓扑约束建模方法附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

配电网作为电力系统中连接用户和输电网的关键环节，其稳定运行和优化控制对电力供应的可靠性与经济性具有重要意义。在配电网的规划与运行中，保持辐射状拓扑结构是一项基本且重要的约束。辐射状拓扑意味着每个负荷点只能通过一条路径连接到电源，从而避免了环网运行可能导致的继电保护复杂化、潮流计算困难以及短路电流增大等问题。然而，在实际操作中，由于配电网的复杂性、设备故障以及检修需求，维持严格的辐射状拓扑并非易事。因此，研究高效且准确的基于断线解环思想的配电网辐射状拓扑约束建模方法显得尤为重要。

传统的配电网拓扑优化方法往往侧重于通过简单的启发式规则或贪婪算法来避免环路，但这些方法在处理大规模网络或复杂约束时可能陷入局部最优，甚至无法保证拓扑的严格辐射状。随着智能电网技术的发展和配电网自动化水平的提高，对拓扑约束的精细化管理提出了更高的要求。基于断线解环思想的建模方法，其核心在于通过识别并断开网络中的环路，从而实现辐射状拓扑。这种思想与配电网实际运行中通过断路器或隔离开关操作来改变网络拓扑的行为模式相契合，具有较强的工程实践意义。

在【EI复现】中，基于断线解环思想的配电网辐射状拓扑约束建模方法通常涉及以下几个关键步骤。首先是环路识别。在给定网络拓扑中，快速准确地识别出所有的基本环路是实现解环的前提。图论中的基本环路算法，如深度优先搜索（DFS）或广度优先搜索（BFS）的变种，可以有效地完成这一任务。对于大规模配电网，可以采用更高效的算法，例如基于矩阵运算的方法，来加速环路识别过程。

其次是断线决策。在识别出所有环路后，需要决定断开哪条支路来消除环路，同时要兼顾其他运行约束，如供电可靠性、网损最小化、电压合格率等。这个决策过程通常可以被建模为一个优化问题。例如，可以设定目标函数为最小化断线数量，或者在保证供电的前提下最小化网损。决策变量则为每条支路的状态（断开或闭合）。约束条件除了辐射状拓扑外，还包括潮流平衡约束、电压上下限约束、线路容量约束以及负荷供电约束等。

为了解决这个复杂的优化问题，可以采用多种数学规划方法。整数线性规划（ILP）是常用的方法之一，特别是当断线决策可以被离散化为0-1变量时。然而，随着网络规模的增大，ILP问题的求解复杂度会急剧增加。因此，可以考虑采用启发式算法或元启发式算法，如遗传算法、粒子群优化算法、蚁群算法等。这些算法虽然不能保证找到全局最优解，但在可接受的时间内能找到接近最优的满意解。此外，结合混合整数二次规划（MIQP）或混合整数非线性规划（MINLP）等更高级的优化工具，可以在一定程度上提高求解精度和效率。

进一步地，该方法还可以引入动态特性。在配电网运行中，拓扑结构可能需要根据负荷变化、故障发生或检修计划进行动态调整。因此，可以将断线解环思想扩展到动态重构问题中，即在不同时间断面或不同场景下，通过断线操作来实现最优的辐射状拓扑。这通常涉及到多阶段优化或场景分析，使得问题更加复杂，但也更贴近实际运行需求。

在【EI复现】的研究中，对这类方法的仿真和实际应用验证是不可或缺的。通过对IEEE 33节点系统、IEEE 69节点系统等标准测试系统进行仿真，可以评估不同算法在不同情况下的性能，包括求解速度、收敛性以及解的质量。同时，结合实际配电网数据进行案例分析，可以进一步验证方法的有效性和实用性。

总而言之，基于断线解环思想的配电网辐射状拓扑约束建模方法为解决配电网拓扑优化问题提供了有力的工具。该方法不仅理论基础坚实，而且与配电网的实际运行操作相符。未来的研究可以进一步关注如何提高算法的求解效率和鲁棒性，特别是在处理超大规模配电网和考虑更多不确定性因素（如新能源接入、负荷波动）的情况下。此外，将人工智能技术，例如深度学习或强化学习，与传统优化方法相结合，有望为配电网的智能拓扑控制开辟新的途径，从而更好地服务于智能电网的建设与发展。

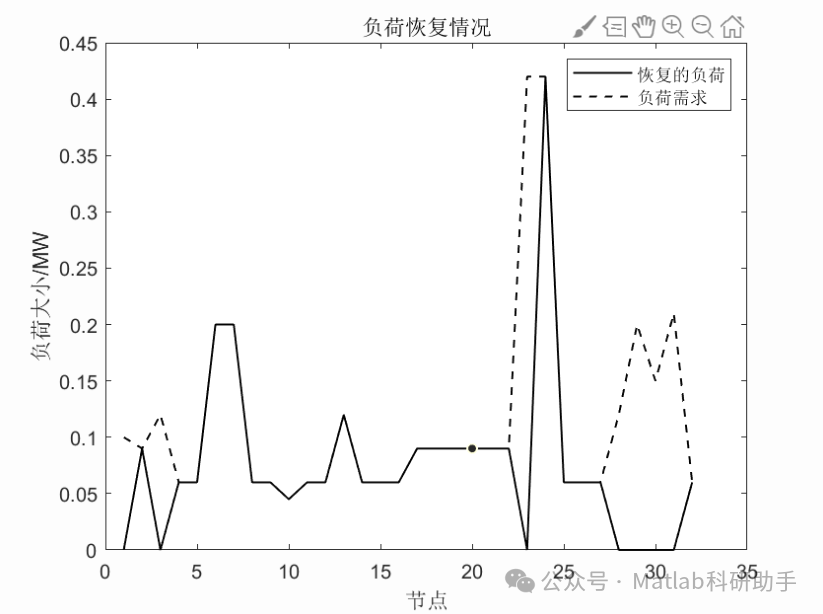

⛳️ 运行结果

🔗 参考文献

[1] 王颖,许寅,和敬涵,等.基于断线解环思想的配电网辐射状拓扑约束建模方法[J].中国电机工程学报, 2021, 41(7):9.DOI:10.13334/j.0258-8013.pcsee.200071.

[2] 郝文斌,夏春,王彪,等.一种基于图论搜索的限制短路电流分区方法[J].电力系统保护与控制, 2015, 43(17):7.

[3] 廖怀庆,单渊达,吴杰.基于拓扑扩展和矩阵增广的复杂配电网络三相不对称系统快速潮流算法[J].电网技术, 2001.DOI:CNKI:SUN:DWJS.0.2001-07-012.
