🔥 内容介绍

自主水下航行器（AUV）在海洋探索、资源勘探、环境监测以及军事应用等领域展现出巨大的潜力。然而，AUV的续航能力受限于其搭载的有限能源，这成为了其大规模和长时间应用的主要瓶颈。为了克服这一挑战，水下能量收集技术应运而生，旨在从海洋环境中获取能量以延长AUV的工作时间。本文深入探讨了水下车辆能量收集器的动力学与控制问题。首先，对当前主流的水下能量收集技术进行了分类和综述，包括但不限于水流能、温差能、振动能以及太阳能（针对水面或近水面AUV）。接着，文章着重分析了这些能量收集装置在水下复杂动态环境中的动力学特性，包括它们与AUV本体的耦合作用、在不同海况下的响应以及可能引起的姿态和航向扰动。在此基础上，本文进一步探讨了能量收集系统的控制策略，旨在最大化能量收集效率的同时，确保AUV的稳定性和任务执行能力。研究内容涵盖了从理论建模、仿真分析到实验验证的全过程，旨在为未来AUV的能量自给自足提供理论基础和技术支撑。

关键词：自主水下航行器；能量收集；动力学；控制；续航能力；海洋可再生能源

1. 引言

随着科技的进步，人类对海洋的探索和开发日益深入。自主水下航行器（AUV）作为一种重要的海洋装备，以其无需人工干预、可在水下长时间自主作业的特点，在诸多领域发挥着不可替代的作用。从深海探测到海底测绘，从海洋环境数据采集到水下目标识别，AUV的应用前景广阔。然而，当前AUV的发展仍面临一个核心难题——能源供给。受限于电池技术的限制，AUV的续航时间往往较短，这极大地制约了其任务范围和执行效率。频繁的充电或更换电池不仅增加了运营成本，也降低了作业的连续性。

为了解决AUV的能源瓶颈问题，研究人员将目光投向了海洋本身蕴藏的巨大能量。海洋是地球上最大的能量储存库，蕴含着丰富的可再生能量形式，如潮汐能、波浪能、海流能、温差能等。这些能量如果能被AUV有效利用，将有望实现其在水下的能量自给自足，从而显著延长其作业时间和范围。水下能量收集技术正是基于这一理念，旨在开发能够从海洋环境中捕获能量并将其转化为电能的装置，为AUV提供持续的动力。

本文旨在系统地研究水下车辆能量收集器的动力学与控制问题。首先，我们将对现有的水下能量收集技术进行分类和概述，分析其各自的原理、优缺点以及在AUV上应用的潜力。其次，我们将深入探讨能量收集装置在水下复杂环境中的动力学行为，包括水动力学特性、机械振动、与AUV本体的耦合作用以及对AUV姿态和航向的影响。最后，我们将重点讨论能量收集系统的控制策略，旨在优化能量转换效率，同时维持AUV的稳定性和任务性能，为AUV的长时间、大范围作业提供理论依据和技术支持。

2. 水下能量收集技术概述

水下能量收集技术种类繁多，其基本原理是从海洋环境中获取能量并转化为电能。根据能量来源的不同，可将其主要分为以下几类：

2.1 水流能收集

水流能是海洋中最常见且分布广泛的能量形式之一。其原理是利用水流的动能驱动涡轮或水翼进行旋转或振动，从而通过发电机产生电能。

• 涡轮式能量收集器

  ：类似于陆地上的风力发电机，通过水流驱动叶片旋转，带动发电机发电。其优点是技术相对成熟，效率较高。缺点是需要较大的体积和重量，在低速水流下效率可能不高，且旋转部件可能对AUV的机动性产生影响。

• 振动式水流能收集器

  ：利用流固耦合振动（如涡激振动）原理，通过水流冲击导致结构发生周期性振动，然后利用压电材料或电磁感应将振动能转化为电能。这种方法适用于低速水流，具有结构简单、无旋转部件的优点，但能量密度相对较低。

2.2 温差能收集

海洋中不同深度的水体存在温差，尤其是在热带和亚热带地区。温差能收集技术利用这种温差驱动热力循环，从而产生电能。

• 海洋热能转换（OTEC）

  ：通常应用于大型固定平台，但在小型化和微型化方面也正在进行研究，以期应用于AUV。其优点是能量来源稳定且无污染。缺点是效率较低，设备复杂，对温差要求较高。

2.3 振动能收集

海洋环境中存在多种形式的振动能量，如波浪引起的AUV本体振动、水下结构物的固有振动等。

• 压电能量收集器

  ：利用压电材料在受力变形时产生电荷的特性，将机械振动能转化为电能。其优点是结构紧凑、响应快，适用于高频或低频的振动。缺点是能量密度相对较低。

• 电磁感应能量收集器

  ：利用导体在磁场中运动时产生感应电流的原理，将机械振动能转化为电能。其优点是输出功率较大，适用于较大的振动。

2.4 太阳能收集（针对水面/近水面AUV）

对于需要在水面或近水面作业的AUV，太阳能是一种重要的能量来源。

• 太阳能电池板

  ：将太阳辐射能直接转化为电能。其优点是技术成熟、无污染。缺点是受天气条件和昼夜交替影响，且在水下无法工作。

选择何种能量收集技术取决于AUV的应用场景、作业深度、航行速度以及周围环境条件。通常情况下，单一的能量收集方式可能无法满足AUV的所有能源需求，因此多源复合能量收集系统是未来发展的趋势。

3. 能量收集器动力学分析

能量收集装置在水下环境中并非孤立存在，其动力学行为与AUV本体的运动、水动力学特性以及海洋环境扰动密切相关。深入理解这些动力学特性对于设计高效、稳定的能量收集系统至关重要。

3.1 能量收集器与AUV本体的耦合动力学

能量收集器通常需要附着在AUV本体上，或作为其一部分进行集成。这种集成会导致能量收集器与AUV本体之间存在复杂的耦合作用。

• 质量和惯量影响

  ：能量收集器的质量和惯量会改变AUV的整体质量分布和惯性特性，进而影响AUV的浮心、重心位置，以及在水下的姿态稳定性和机动性。

• 水动力学干扰

  ：能量收集器在水流中会产生额外的阻力，并可能改变AUV本体的水动力学形状，影响其水下阻力、升力以及操纵性能。特别是对于涡轮式能量收集器，其旋转部件会产生额外的力矩和陀螺效应，对AUV的航向和姿态稳定性构成挑战。

• 振动传递

  ：能量收集器在工作时产生的振动（例如振动式收集器或涡轮叶片旋转产生的振动）可能会传递到AUV本体，影响其传感器精度、结构疲劳寿命甚至内部设备的正常运行。反之，AUV本体在水下的运动和振动也会影响能量收集器的性能。

3.2 海洋环境扰动对动力学的影响

海洋环境的复杂性和多变性对能量收集器的动力学行为构成显著影响。

• 水流速度和方向的变化

  ：海洋中的水流速度和方向并非恒定不变，而是受潮汐、洋流、海浪以及局部地形等多种因素影响，呈现出时空上的变化。能量收集器需要适应这种动态变化，以维持高效的能量捕获。水流速度的突然变化可能导致涡轮转速的急剧波动，或振动式收集器振动幅度的变化。

• 波浪作用

  ：特别是对于在水面或近水面作业的AUV，波浪作用会引起AUV本体的剧烈摇晃、俯仰和横滚运动。这些运动会直接影响能量收集器与水流的相对速度和角度，甚至可能导致能量收集器脱离有效工作范围或遭受机械损伤。

• 环境噪声和杂波

  ：海洋环境中的噪声和杂波（如生物活动、海底地形）可能影响能量收集器传感器的测量精度，进而影响控制系统的性能。

3.3 能量收集器自身动力学特性

不同类型的能量收集器具有各自独特的动力学特性。

• 涡轮式

  ：其动力学模型通常涉及流体力学、转子动力学以及发电机电磁学等多个学科。需要考虑叶片设计、水流与叶片的相互作用、轴承摩擦、转子不平衡等因素。在高速水流中，叶片可能发生空化现象，影响效率和寿命。

• 振动式

  ：其动力学模型主要基于流固耦合振动理论。需要精确建模流体激励力、结构自身阻尼、刚度以及质量特性。压电材料的机电耦合效应也需要纳入考虑。

• 温差能

  ：其动力学主要涉及热力学循环和传热过程，同时要考虑在水下压强和温度变化下的材料性能和结构稳定性。

对上述动力学因素的深入分析和准确建模是设计鲁棒、高效能量收集系统的基础。通过对耦合动力学、环境扰动以及收集器自身特性的研究，可以为后续的控制系统设计提供必要的参数和约束。

4. 能量收集系统控制策略

能量收集系统的控制目标是在最大化能量收集效率的同时，确保AUV的稳定性和任务执行能力。这通常需要综合考虑机械、流体、电学以及控制理论等多个方面的因素。

4.1 最大功率点跟踪（MPPT）控制

对于大多数能量收集系统，其输出功率与环境参数（如水流速度、温差、振动频率和幅度）之间存在一个最佳匹配点，即最大功率点（Maximum Power Point, MPP）。MPPT控制策略的目标就是实时追踪并保持在此最大功率点上运行，从而最大限度地提取能量。

• 扰动观察法（Perturb and Observe, P&O）

  ：通过周期性地扰动系统工作点（例如改变涡轮负载电阻或振动频率），并观察输出功率的变化趋势来调整系统，使其向最大功率点靠近。

• 增量电导法（Incremental Conductance）

  ：通过比较功率相对于电压或电流的导数与电流相对于电压的导数来判断系统是否处于最大功率点，并进行相应调整。

• 基于模型的MPPT

  ：如果能够建立精确的能量收集器数学模型，可以通过计算或查找表的方式直接确定最大功率点。

4.2 AUV姿态和航向稳定性控制

能量收集装置的集成和工作可能会对AUV的姿态和航向产生扰动，因此需要设计相应的控制策略来抵消这些影响，保持AUV的稳定性。

• 反馈控制

  ：利用AUV的姿态传感器（如IMU）实时监测其俯仰、横滚和航向角，并通过AUV的舵机、螺旋桨或内部移动质量块等执行器产生反作用力或力矩来纠正偏差。

• 前馈控制

  ：如果能够预测能量收集器对AUV产生的扰动，可以通过前馈控制提前进行补偿。例如，根据涡轮的转速或振动器的输出功率预测其对AUV的力矩影响，并提前调整舵角。

• 解耦控制

  ：在AUV与能量收集器的耦合动力学模型基础上，设计解耦控制器，使得能量收集系统的控制与AUV运动控制尽可能独立，减少相互干扰。

4.3 能量管理与存储控制

收集到的能量需要有效地管理和存储，以满足AUV不同阶段的能量需求。

• 电池管理系统（BMS）

  ：负责监控电池的状态（电压、电流、温度、健康状况），平衡电池单元，并进行过充、过放、过流保护，确保电池的安全和寿命。

• 超级电容器或混合存储系统

  ：为了应对能量收集输出的不稳定性和AUV瞬时大功率需求（如高速机动），可以考虑使用超级电容器作为短时能量缓冲，与电池形成混合存储系统，优化能量的吸收和释放。

• 智能能量分配策略

  ：根据AUV的任务优先级、当前能量储备以及能量收集器的发电能力，智能地分配能量。例如，在能量充足时优先为高功耗任务供电，在能量不足时则进入低功耗模式或寻求更高能量收集效率的作业区域。

4.4 鲁棒与自适应控制

考虑到海洋环境的复杂性和不确定性，能量收集系统的控制需要具备鲁棒性和自适应性。

• 鲁棒控制

  ：设计控制器使其对模型参数的不确定性、外部扰动以及传感器噪声不敏感，确保系统性能在一定范围内保持稳定。

• 自适应控制

  ：当系统参数发生变化或环境条件未知时，自适应控制器能够根据实时数据调整控制律，以维持或优化系统性能。例如，针对不同水流速度或波浪条件，自适应地调整MPPT算法的参数。

5. 结论与展望

水下车辆能量收集器是解决AUV续航能力瓶颈的关键技术，对AUV在海洋领域的广泛应用具有里程碑式的意义。本文对当前主流的水下能量收集技术进行了系统梳理，并深入探讨了能量收集器在复杂水下环境中的动力学特性以及相应的控制策略。通过对能量收集器与AUV本体的耦合动力学、海洋环境扰动的影响以及能量收集器自身动力学行为的分析，为高效、稳定的能量收集系统设计提供了理论基础。同时，MPPT控制、AUV姿态和航向稳定性控制、能量管理与存储控制以及鲁棒与自适应控制等策略的讨论，为实现AUV的能量自给自足指明了方向。

尽管水下能量收集技术取得了显著进展，但仍面临诸多挑战：

• 能量密度提升

  ：当前大多数能量收集技术的能量密度相对较低，难以满足AUV在高速或长时间高功耗任务下的需求。未来需要开发更高效、更紧凑的能量转换装置。

• 集成度与小型化

  ：能量收集装置与AUV本体的集成需要考虑空间、重量、水动力学以及可靠性等因素。如何实现高度集成和小型化，同时不影响AUV的性能，是一个重要的研究方向。

• 复杂环境适应性

  ：海洋环境的极端性和多变性对能量收集装置的材料、结构和控制系统提出了更高要求。需要开发能够耐受高压、低温、腐蚀、生物附着以及适应各种水流和波浪条件的鲁棒系统。

• 多源复合能量收集与智能管理

  ：单一能量源的局限性使得多源复合能量收集系统成为必然趋势。如何有效地整合不同能量收集方式，并实现智能化的能量管理和分配，是未来研究的重点。

• 长期可靠性与维护

  ：水下环境的恶劣性使得能量收集装置的长期可靠性和免维护性至关重要。需要研究新型材料、自清洁技术和故障诊断系统。

展望未来，随着材料科学、微机电系统（MEMS）、人工智能和控制理论的不断发展，水下车辆能量收集技术将迎来更广阔的发展空间。通过跨学科的协同创新，我们有理由相信，在不久的将来，AUV将能够摆脱对传统能源的束缚，实现真正的“能源自由”，从而在更广阔的海洋空间中执行更长时间、更复杂的任务，为人类深入探索和利用海洋资源贡献力量。

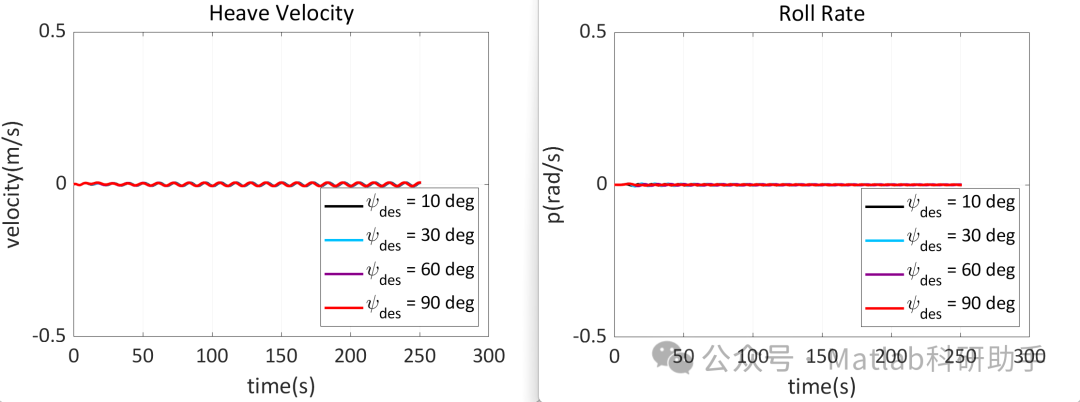

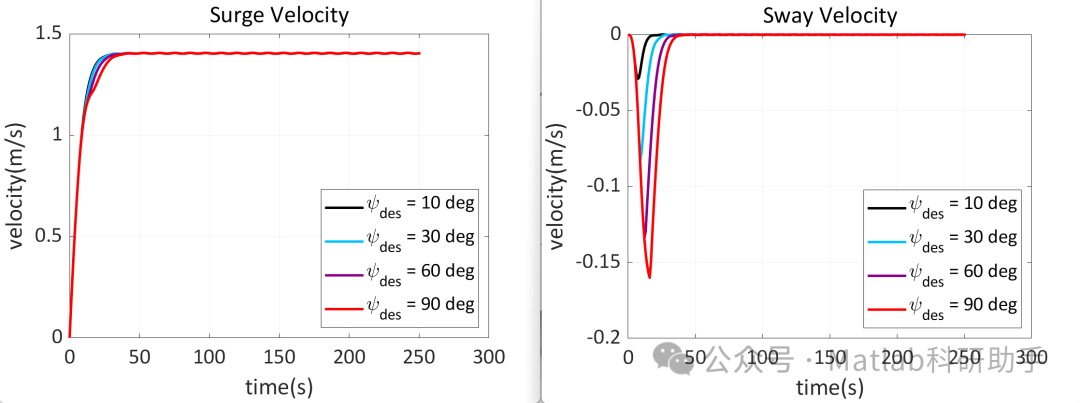

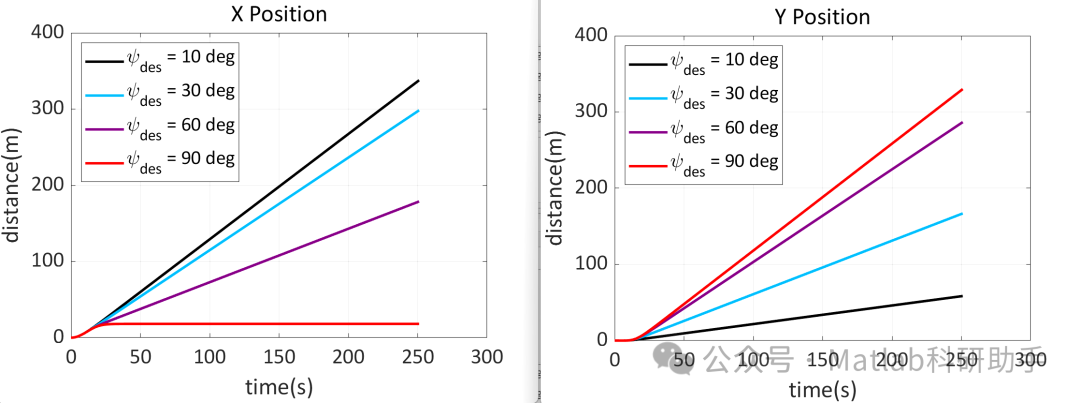

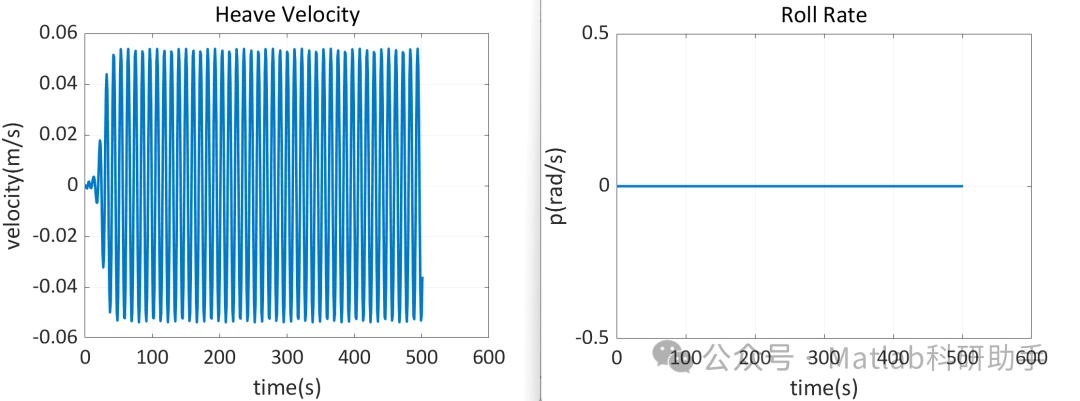

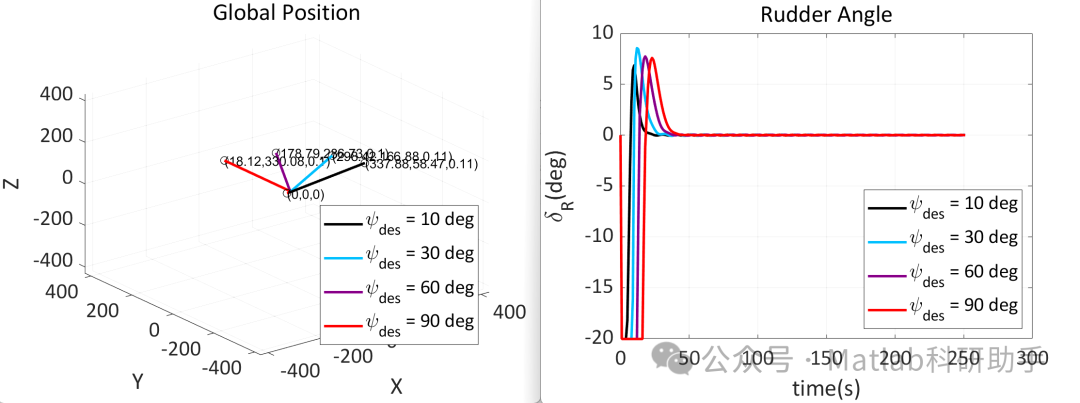

⛳️ 运行结果

🔗 参考文献

[1] 胡明茂.开架式水下机器人系统辨识与控制技术研究[D].哈尔滨工程大学,2007.DOI:10.7666/d.y1097104.

[2] 连仑,吴忠.基于控制力矩陀螺的水下运载器动力学与仿真[J].北京航空航天大学学报, 2010(9):5.DOI:CNKI:SUN:BJHK.0.2010-09-022.

[3] 黄哲敏,程舟济,夏英凯,徐国华,李奔,潘兴邦.X舵自主式水下航行器抗横滚控制研究与操纵性试验[J].中国舰船研究, 2021(z1):19-30.
