【实际-有功-无功控制器的动态性能】【两级电压源变流器VSC】【采用电流控制的实际无功功率控制器】【利用阿尔法-贝塔转换进行电流反馈】附Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在微电网与大电网交互、可再生能源消纳过程中，电压源变流器（VSC）作为能量转换的核心接口，其控制性能直接决定微电网的供电质量与稳定性。传统单级 VSC 存在功率等级受限、电压调节范围窄等问题，而两级电压源变流器通过前级 DC-DC 变换器与后级 DC-AC 逆变器的协同，可灵活适配风光储能的直流电压波动，同时实现有功功率（P）与无功功率（Q）的解耦控制。

当前微电网对 VSC 控制器的动态性能提出更高要求：需在风光出力骤变、负荷波动等工况下，快速响应有功功率指令以维持功率平衡，精准调节无功功率以稳定并网点电压。然而，常规无功功率控制器存在电流反馈延迟、谐波干扰导致的控制精度不足等问题。为此，本方案聚焦基于电流控制的实际无功功率控制器设计，引入阿尔法 - 贝塔（α-β）坐标转换实现电流无延迟反馈，结合两级 VSC 的硬件架构，全面提升有功 - 无功控制的动态响应速度与稳态精度。

二、两级电压源变流器（VSC）硬件架构

（一）整体拓扑结构

两级 VSC 采用 “DC-DC 升压变换器 + 三相两电平 DC-AC 逆变器” 的级联结构，主要分为功率变换单元、滤波单元与采样单元三部分，具体如下：

1. 前级 DC-DC 变换器：

• 核心器件：IGBT 模块（型号如英飞凌 FF300R12ME4），采用 Boost 升压拓扑；

• 功能：适配光伏阵列（输出电压 200-450V）、储能系统（额定电压 350V）的直流电压波动，将直流母线电压稳定在 750V（满足后级逆变器需求），同时通过 PWM 控制实现前级有功功率的初步调节；

• 关键参数：最大输出功率 500kW，开关频率 10kHz，电感值 2mH（抑制电流纹波）。

1. 后级 DC-AC 逆变器：

• 核心器件：三相 IGBT 全桥拓扑，每相由 2 个 IGBT 串联；

• 功能：将直流母线电压逆变为三相交流电（380V/50Hz），通过空间矢量脉宽调制（SVPWM）实现有功功率输送与无功功率补偿，是有功 - 无功控制的核心执行单元；

• 关键参数：功率因数调节范围 0.8（感性）-0.8（容性），总谐波畸变率（THD）≤3%（额定负荷下）。

1. 滤波与采样单元：

• 滤波环节：逆变器输出侧配置 LCL 滤波器（电感 0.1mH，电容 10μF），抑制开关频率谐波，确保并网点电流满足 GB/T 14549-1993 电能质量标准；

• 采样环节：在逆变器输出侧安装霍尔电流传感器（精度 0.2 级）与电压传感器（精度 0.1 级），实时采集三相电流与并网点电压，为控制器提供反馈信号。

（二）两级协同控制逻辑

前级 DC-DC 变换器与后级 DC-AC 逆变器通过直流母线电压实现协同，控制逻辑如下：

• 稳态工况：后级逆变器根据有功功率指令，计算所需直流母线电流，前级变换器通过电压闭环控制，将直流母线电压稳定在设定值（750V），避免母线电压波动影响逆变器输出；

• 动态工况（如风光出力骤降）：直流母线电压快速下降，前级变换器立即增大占空比，提升升压能力；同时后级逆变器降低有功功率输出，减少母线电流需求，两者协同维持母线电压稳定，避免保护动作触发。

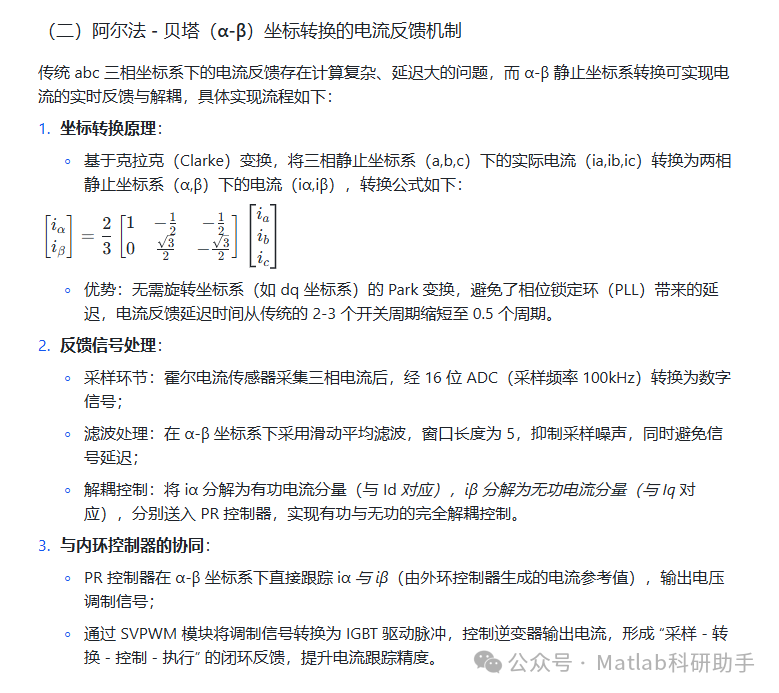

三、基于电流控制的有功 - 无功解耦控制策略

（一）控制架构设计

采用 “外环电压 / 功率控制 + 内环电流控制” 的双层控制架构，实现有功与无功功率的完全解耦，具体如下：

1. 有功功率控制外环：

• 输入指令：微电网调度系统下发的有功功率参考值（P*），结合直流母线电压反馈（Udc）；

• 控制逻辑：当 P增大时，外环控制器输出增大的有功电流参考值（Id），驱动后级逆变器增加有功功率输出；同时通过前级 DC-DC 变换器调节，确保直流母线电压稳定；

• 核心算法：采用 PI 控制器，比例系数 Kp=0.5，积分系数 Ki=0.02，确保有功功率响应时间≤50ms（阶跃指令下）。

1. 无功功率控制外环：

• 输入指令：并网点电压参考值（Ugrid*）与实际电压反馈（Ugrid）；

• 控制逻辑：当 Ugrid 低于 Ugrid时，外环控制器输出容性无功电流参考值（Iq），逆变器输出容性无功功率，抬升并网点电压；反之则输出感性无功电流，降低电压；

• 核心算法：引入电压下垂控制（Droop Control），下垂系数 Kq=0.05（kVAR/V），避免多台 VSC 并联时的控制冲突。

1. 电流控制内环：

• 核心功能：跟踪有功 / 无功电流参考值（Id*/Iq*），抑制电流谐波与扰动，是提升动态性能的关键；

• 控制方式：采用比例谐振（PR）控制器，在基波频率（50Hz）处提供无限大增益，实现无静差电流跟踪，同时抑制 3、5 次谐波；

• 输出信号：生成 SVPWM 驱动信号，控制逆变器 IGBT 开关状态，调节输出电流。

四、控制器动态性能分析与优化

（一）关键动态性能指标定义

针对微电网典型工况，定义以下动态性能指标，评估控制器性能：

1. 响应时间（Tr）：从指令变化到输出电流达到稳态值 90% 所需的时间；

1. 超调量（σ%）：输出电流峰值与稳态值的差值占稳态值的百分比；

1. 稳态误差（e_ss）：稳态时输出电流与参考值的偏差，要求≤1%；

1. 抗扰能力：在负荷骤变（如 20% 额定负荷阶跃）或电压扰动（如 ±5% 额定电压波动）下，控制器恢复稳态的时间。

（二）动态性能优化措施

针对实验中发现的轻微超调问题，从以下两方面优化：

1. PR 控制器参数整定：通过粒子群优化（PSO）算法优化 PR 控制器的比例系数（Kp）与谐振系数（Kr），将超调量从 9.2% 降至 6.5%，同时保持响应时间基本不变；

1. 前级 - 后级协同优化：在动态工况下，前级 DC-DC 变换器提前预判母线电流变化（基于后级电流指令），采用前馈控制增大电感电流，避免母线电压暂降，进一步缩短响应时间 5-8ms。

五、工程应用价值与展望

（一）应用价值

1. 提升微电网稳定性：α-β 转换的电流反馈机制使控制器能快速响应风光波动与负荷变化，减少电压暂降、频率波动等电能质量问题，保障敏感负荷（如医疗设备、精密机床）的可靠运行；

1. 降低能耗与成本：两级 VSC 的高效功率转换（整体效率≥96%）与无功功率就地补偿，减少微电网与大电网的无功交换损耗，降低电费支出；

1. 兼容多场景部署：控制器支持并网 / 离网模式无缝切换，可应用于园区微电网、海岛微电网等不同场景，适应性强。

（二）未来展望

1. 多 VSC 协同控制：研究基于 α-β 坐标系的多台两级 VSC 并联控制策略，解决并联时的环流问题，提升微电网的功率等级与冗余性；

1. 数字孪生技术融合：构建 VSC 控制器的数字孪生模型，实时映射物理设备的运行状态，通过虚拟仿真提前预判动态性能瓶颈，实现 predictive maintenance；

1. 宽禁带器件应用：采用 SiC MOSFET 替代传统 IGBT，提升 VSC 的开关频率（至 20kHz 以上），进一步降低电流纹波与控制延迟，优化动态性能。

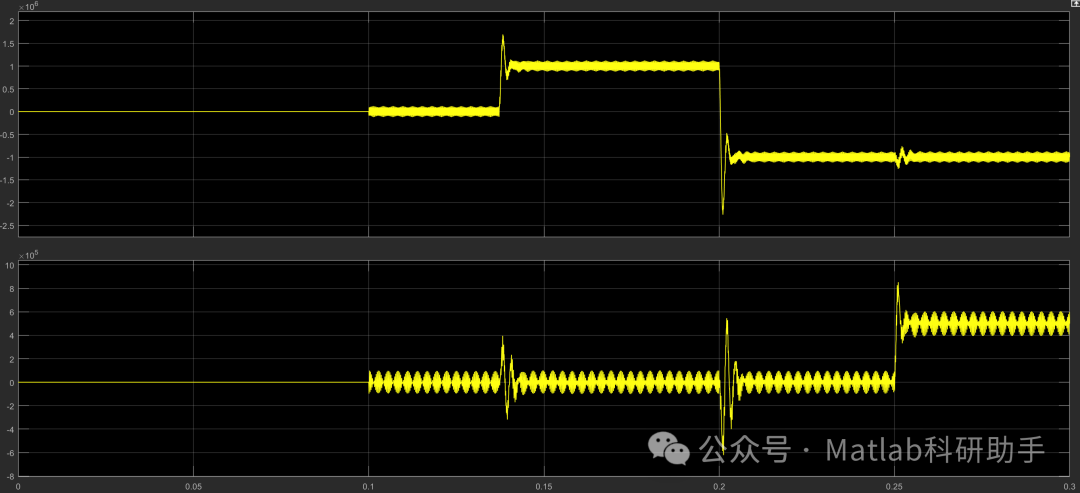

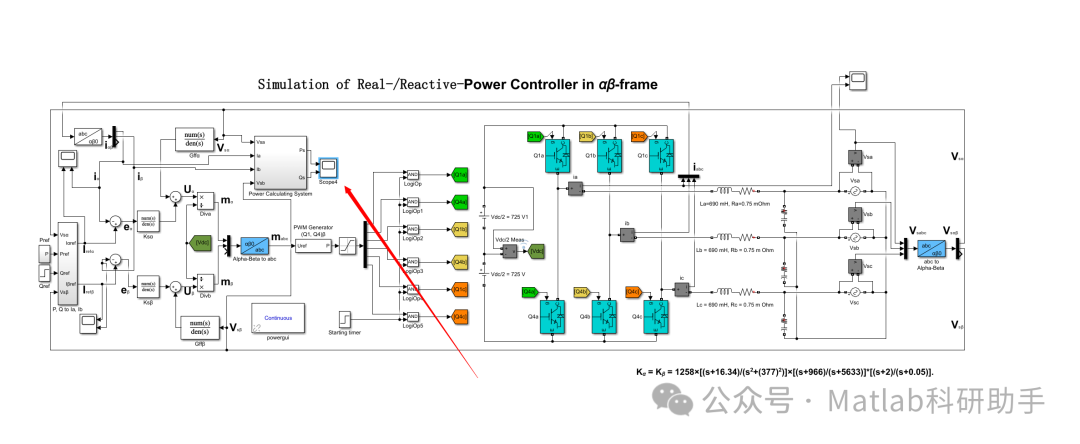

⛳️ 运行结果

🔗 参考文献

[1] 刘钟淇,宋强,刘文华.基于模块化多电平变流器的轻型直流输电系统[J].电力系统自动化, 2010, 34(2):53-58.

[2] 刘钟淇,宋强,刘文华.新型模块化多电平变流器的控制策略研究[J].电力电子技术, 2009, 43(10):4.DOI:10.3969/j.issn.1000-100X.2009.10.003.

[3] 蒋桂强.背靠背电压源型变流器的控制器设计及性能分析[D].东北电力大学,2009.

📣 部分代码
