🔥 内容介绍

在能源互联网快速发展的背景下，精准的负荷预测是实现电力系统经济调度、安全运行的关键。传统单一模型（如 CNN、GRU）在处理负荷数据时，难以同时兼顾数据的局部时空特征、长期时序依赖及关键特征的关注度，导致预测精度受限。CNN-GRU-Attention 混合神经网络融合了卷积神经网络（CNN）的局部特征提取能力、门控循环单元（GRU）的时序建模能力以及注意力机制（Attention）的关键特征强化能力，为负荷预测提供了更优的解决方案。本文将详细探讨这一混合模型在负荷预测中的应用方法。

混合神经网络的结构与原理

各组成部分的作用

CNN 模块：负荷数据往往包含多种影响因素（如历史负荷、气象数据、日期类型等），这些因素在局部范围内存在关联性（如相邻时段的负荷波动、温度与负荷的短期关联）。CNN 通过卷积操作提取数据的局部空间特征，捕捉不同影响因素之间的局部依赖关系，例如识别某一时间段内温度骤升对负荷的短期冲击效应。

GRU 模块：负荷数据具有显著的时序特性，存在长期依赖关系（如工作日与周末的负荷模式差异、季节性负荷波动）。GRU 作为 LSTM 的简化版本，通过更新门和重置门控制信息的传递与遗忘，有效解决了传统循环神经网络（RNN）的梯度消失问题，能够精准建模负荷数据的长期时序依赖，例如捕捉连续几天的负荷变化趋势。

Attention 机制：在负荷预测中，不同时段、不同影响因素的重要性存在差异（如节假日前后的负荷数据对预测结果的影响更大，极端温度对负荷的影响比普通温度更显著）。Attention 机制通过计算不同时刻或特征的注意力权重，对 GRU 输出的特征进行加权处理，强化关键信息的作用，抑制无关信息的干扰，提升模型对重要时序节点和特征的敏感度。

混合模型的融合架构

CNN-GRU-Attention 混合模型的整体架构遵循 “特征提取 — 时序建模 — 注意力加权 — 输出预测” 的流程：

输入层：将预处理后的负荷数据（包含历史负荷、气象因子、时间特征等）转换为三维张量（样本数 × 时间步长 × 特征数），作为模型的输入。

CNN 层：通过 1D 卷积层（针对时序数据的卷积操作）提取局部特征，卷积核在时间维度上滑动，捕捉相邻时间步的局部关联；随后通过池化层（如最大池化）降低特征维度，减少计算量。

GRU 层：将 CNN 输出的局部特征序列输入 GRU 层，GRU 通过门控机制处理时序信息，建模负荷数据的长期依赖关系，输出包含时序特征的隐藏状态序列。

Attention 层：对 GRU 输出的隐藏状态序列计算注意力权重，权重越高表示该时刻的特征对预测结果的影响越大；将隐藏状态与权重加权求和，得到融合关键时序信息的特征向量。

全连接层：通过全连接层对 Attention 输出的特征进行整合，最终输出未来时段的负荷预测值。

负荷预测的实现流程

数据准备与预处理

负荷预测的精度很大程度上依赖数据质量，预处理环节需重点关注以下步骤：

数据收集：采集历史负荷数据（如小时级、日级负荷）、相关影响因素数据（包括气象数据：温度、湿度、风速、降水；时间特征：星期几、是否节假日、季节；经济指标：区域 GDP、工业产值等）。

数据清洗：去除异常值（如因传感器故障导致的突增 / 突减数据），可采用箱线图法或 3σ 准则识别异常值，并通过插值法（如线性插值、三次样条插值）填补缺失值；对数据进行平滑处理（如滑动平均），消除高频噪声干扰。

特征工程：

时间特征编码：将日期类型（如星期、月份）转换为独热编码或循环特征（如 sin (月份)、cos (月份)），捕捉周期性规律。

特征归一化：采用 Min-Max 归一化或 Z-score 标准化，将所有特征映射到统一尺度（如 [0,1]），避免因特征量级差异影响模型训练。

序列构建：采用滑动窗口法构建输入序列与输出标签，例如利用前 24 小时的负荷及气象数据预测未来 1 小时的负荷，窗口大小根据负荷周期特性（如日周期、周周期）确定。

数据划分：按时间顺序将数据集划分为训练集（70%-80%）、验证集（10%-15%）和测试集（10%-15%），确保数据分布的一致性，避免未来数据泄露到历史数据中。

模型构建与参数设置

CNN 参数：根据负荷数据的局部关联性设置卷积核大小（如 3、5、7，对应捕捉 3-7 个时间步的局部特征）、卷积核数量（如 32、64，控制特征提取的复杂度）、激活函数（如 ReLU）及池化窗口大小（如 2，降低特征维度）。

GRU 参数：设置隐藏层单元数（如 64、128，影响时序建模能力）、 dropout 率（如 0.2-0.5，防止过拟合）、时间步长（与输入序列长度一致）。

Attention 参数：采用加性注意力或缩放点积注意力机制，设置注意力头数（如 1，简化模型计算），通过全连接层计算注意力权重。

全连接层参数：设置隐藏层单元数（如 32、64）及输出层单元数（与预测时长一致，如预测 1 小时则输出 1 个单元），输出层采用线性激活函数（因负荷预测为回归任务）。

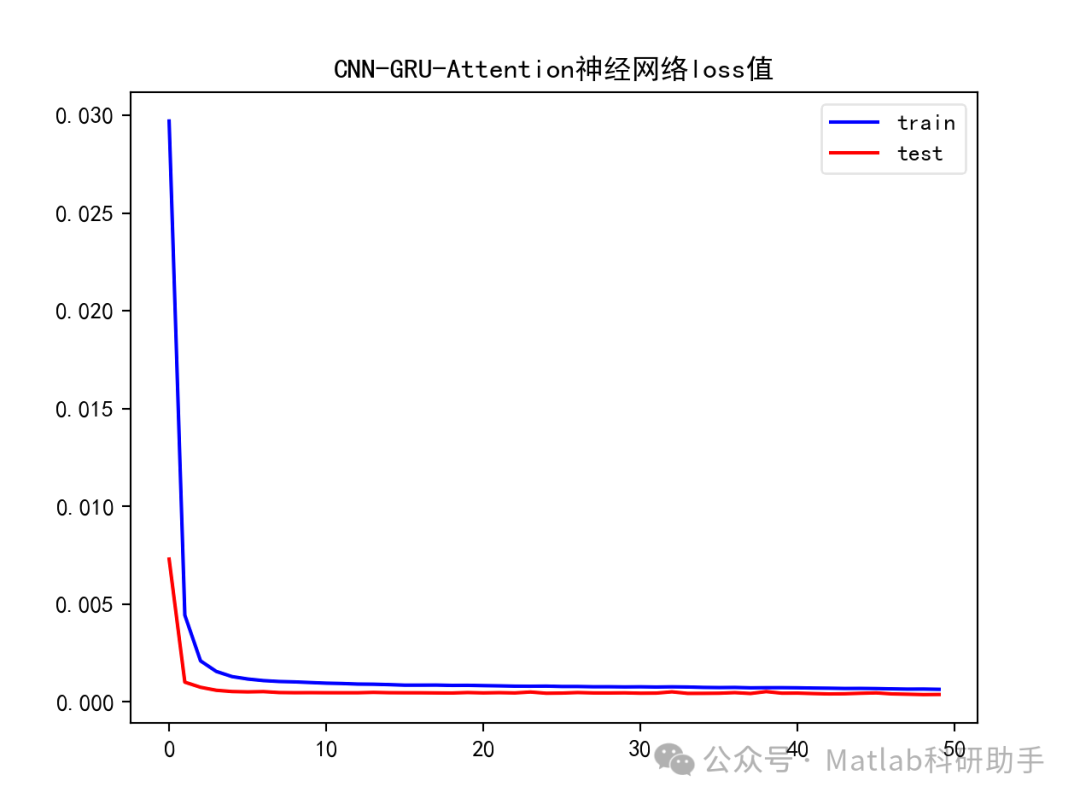

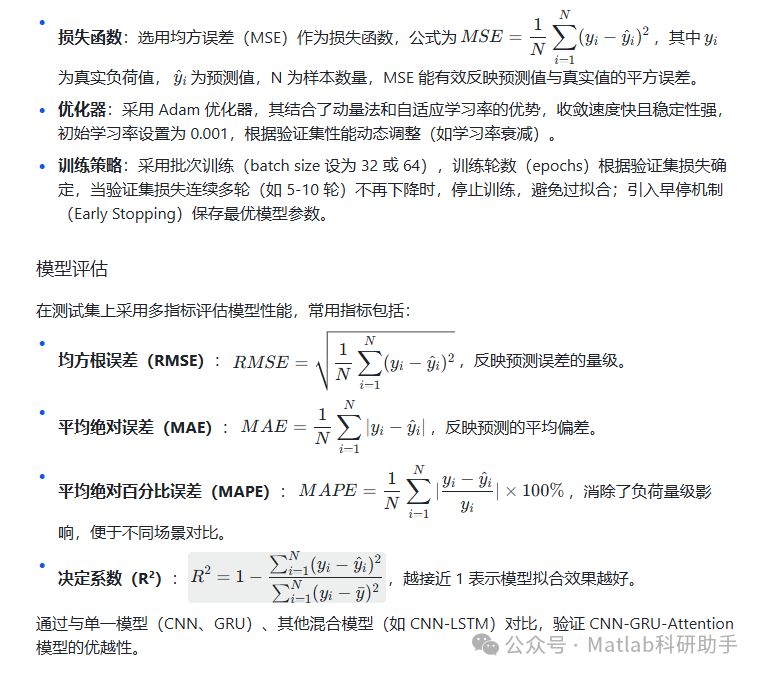

模型训练与优化

模型优势与应用场景

相比单一模型的优势

多特征融合能力：CNN 捕捉局部空间特征，GRU 建模长期时序依赖，Attention 强化关键信息，三者协同作用，解决了单一模型难以兼顾多维度特征的问题。

抗干扰性强：Attention 机制能有效过滤噪声数据和次要特征，在负荷数据受突发因素（如极端天气、突发事件）影响时，仍能保持较高的预测精度。

适应性广：适用于不同时间尺度的负荷预测（小时级、日级、周级），且能处理包含多种影响因素的复杂负荷数据。

典型应用场景

短期电力负荷预测：预测未来 1-24 小时的负荷，为电力调度部门提供实时决策依据，优化机组启停计划，降低发电成本。

中期电力负荷预测：预测未来 1 周 - 1 个月的负荷，用于电网检修计划制定、电力市场交易策略优化。

区域负荷预测：针对城市、工业园区等特定区域，融合该区域的经济、气象、人口等数据，提升区域负荷预测的精准度，支撑配电网规划。

模型优化方向

多尺度特征融合：引入多尺度 CNN（不同卷积核大小）提取不同时间粒度的局部特征，结合多尺度 GRU（不同时间步长）捕捉不同周期的时序依赖，提升模型对复杂负荷模式的适应性。

注意力机制改进：采用混合注意力机制（如同时引入空间注意力和时间注意力），不仅关注关键时间节点，还能强化重要影响因素（如温度、节假日）的作用，进一步提升特征加权的精准度。

迁移学习应用：针对新区域或小样本负荷数据，利用迁移学习将已训练好的模型参数迁移到新任务中，减少数据采集成本，加速模型收敛。

不确定性量化：结合贝叶斯神经网络或蒙特卡洛模拟，对预测结果进行不确定性分析，给出负荷预测的置信区间，为电力系统风险决策提供更全面的信息。

总结与展望

CNN-GRU-Attention 混合神经网络通过融合 CNN、GRU 和 Attention 的优势，有效提升了负荷预测的精度和鲁棒性，为电力系统的高效运行提供了有力支撑。该模型在处理多因素影响、强时序依赖的负荷数据时表现出显著优势，具有广泛的应用前景。

未来，随着能源数据的多元化（如用户行为数据、新能源并网数据），模型将向多模态融合方向发展，进一步整合文本、图像等非结构化数据；同时，结合边缘计算技术，将模型部署到边缘节点实现实时负荷预测，为分布式能源调度和微电网控制提供实时支持。此外，模型可解释性的研究也将成为重点，通过可视化注意力权重和特征重要性，增强用户对预测结果的信任度，推动模型在实际工程中的落地应用。
