基于dq0变换的三相并联有源电力滤波器研究附Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在电力系统中，非线性负载（如变频器、整流器、电弧炉等）的广泛应用导致大量谐波注入电网，引发电压畸变、功率因数降低、设备过热等问题，严重影响电力系统的安全稳定运行。三相并联有源电力滤波器（Shunt Active Power Filter，SAPF）作为抑制谐波、补偿无功的有效装置，通过实时检测谐波电流并注入反向补偿电流，实现电网电流的正弦化。而 dq0 变换（同步旋转坐标系变换）作为一种有效的坐标变换工具，能够将三相交流量转换为直流量，简化谐波检测与控制算法的设计。本文将深入探讨基于 dq0 变换的三相并联有源电力滤波器的工作原理、控制策略及系统设计。

dq0 变换的原理与作用

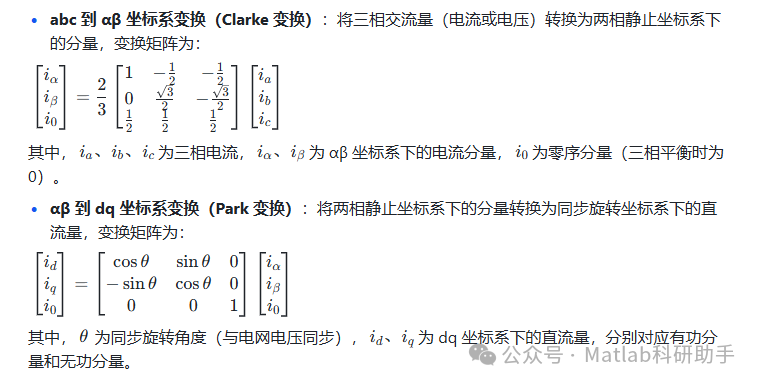

dq0 变换的数学原理

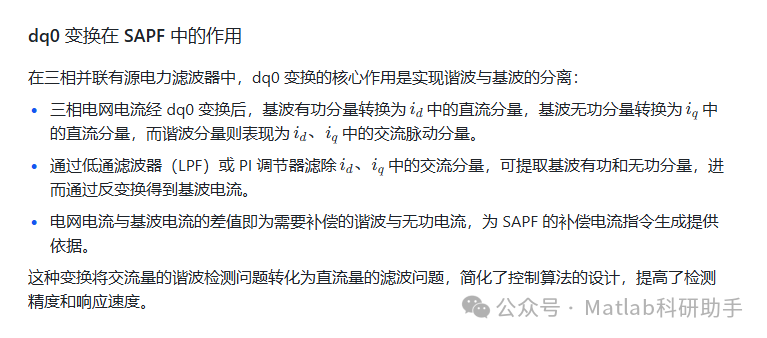

dq0 变换是将三相静止坐标系（abc 坐标系）下的交流量转换到同步旋转坐标系（dq 坐标系）或静止两相坐标系（αβ 坐标系）的变换方法，其核心是通过正交变换消除交流量的周期性，便于采用直流控制策略实现精准调节。

三相并联有源电力滤波器的拓扑结构

三相并联有源电力滤波器主要由主电路和控制电路两部分组成：

主电路结构

主电路是 SAPF 实现电流补偿的硬件基础，通常采用电压型变流器（Voltage Source Converter，VSC），其典型结构包括：

• 逆变器拓扑：三相全桥逆变器，由 6 个 IGBT（或 MOSFET）组成，通过 PWM 控制实现直流侧电压到交流补偿电流的转换。

• 直流侧储能元件：通常为电解电容，用于维持直流侧电压稳定，提供逆变器的能量缓冲。

• 连接电感：串联在逆变器与电网之间，用于抑制补偿电流的高频谐波，限制开关过程中的电流变化率，同时起到滤波作用。

• 耦合变压器（可选）：当 SAPF 与电网电压等级不匹配时，通过耦合变压器实现电压匹配，同时提供电气隔离。

主电路的工作原理是：根据控制电路生成的补偿电流指令，逆变器通过 PWM 调制产生与谐波电流大小相等、方向相反的补偿电流，注入电网以抵消谐波，使电网侧电流仅含基波分量。

控制电路结构

控制电路是 SAPF 的 “大脑”，负责谐波电流检测、补偿电流指令生成、逆变器 PWM 控制等功能，主要包括：

• 信号采集模块：通过电流传感器（如霍尔传感器）采集电网电流、负载电流和逆变器输出电流，通过电压传感器采集电网电压和直流侧电压。

• dq0 变换与谐波检测模块：基于采集的电网电压和电流信号，通过 dq0 变换分离基波与谐波分量，生成补偿电流指令。

• 电流跟踪控制模块：采用 PI 控制、滞环控制或模型预测控制（MPC）等方法，使逆变器输出电流跟踪补偿电流指令。

• 直流侧电压控制模块：通过调节逆变器的有功功率交换，维持直流侧电压稳定，通常采用 PI 调节器实现。

• PWM 驱动模块：根据电流跟踪控制模块的输出，生成 IGBT 的驱动信号，控制逆变器的开关状态。

基于 dq0 变换的控制策略

基于 dq0 变换的三相并联有源电力滤波器控制策略主要包括谐波电流检测、补偿电流跟踪控制和直流侧电压控制三部分：

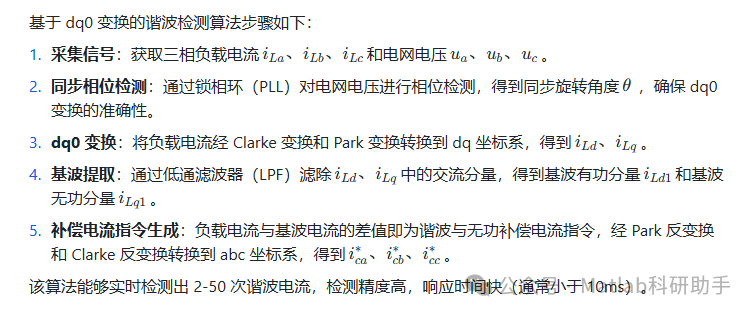

谐波电流检测算法

补偿电流跟踪控制

补偿电流跟踪控制的目标是使逆变器输出电流精准跟踪指令电流，常用方法包括：

• 滞环电流控制：将指令电流与实际输出电流的差值与滞环带宽比较，直接控制 IGBT 的开关状态，实现电流的快速跟踪。该方法响应速度快（开关频率可达 10kHz 以上），但开关频率不固定，可能产生较大的开关损耗。

• PI+PWM 控制：采用 PI 调节器对电流跟踪误差进行调节，输出调制信号与三角载波比较生成 PWM 波。通过 dq0 变换将三相电流控制转换为 d、q 轴上的直流控制，PI 调节器可实现无静差跟踪，开关频率固定，便于滤波器设计。

• 模型预测电流控制（MPCC）：建立逆变器的数学模型，根据当前状态预测未来时刻的输出电流，通过滚动优化选择最优开关状态，实现电流的精准跟踪。该方法动态响应快，鲁棒性强，但计算量较大。

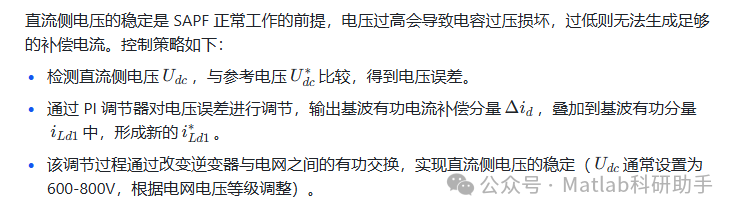

直流侧电压控制

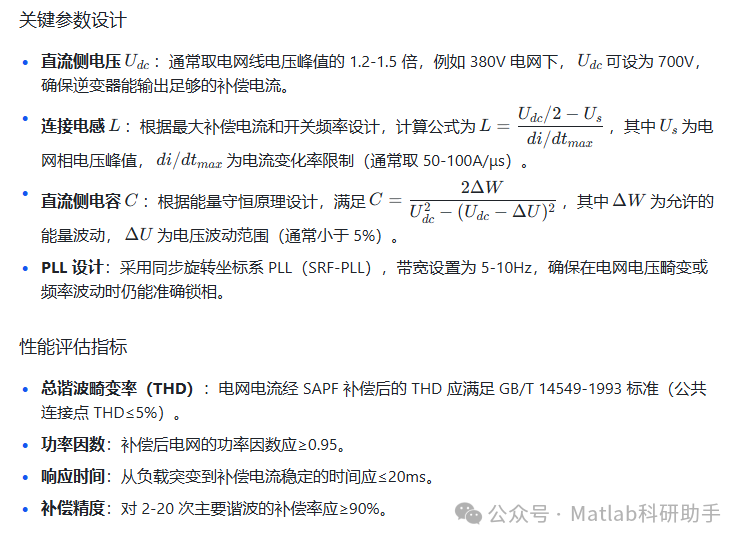

系统设计与性能分析

改进与优化方向

• 自适应谐波检测：针对电网频率波动或电压畸变场景，采用自适应滤波器（如 LMS 算法）优化 dq0 变换中的基波提取过程，提高谐波检测精度。

• 多目标优化控制：在谐波抑制和无功补偿基础上，增加负序电流补偿功能，实现三相不平衡治理，拓宽 SAPF 的应用范围。

• 模型预测控制改进：结合快速计算算法（如并行计算）降低 MPCC 的计算量，提高实时性；引入权重系数优化，平衡电流跟踪精度与开关损耗。

• 模块化设计：采用模块化多电平 converter（MMC）拓扑，提高 SAPF 的容量和耐压等级，适用于中高压电力系统。

总结与展望

基于 dq0 变换的三相并联有源电力滤波器通过坐标变换实现了谐波与基波的有效分离，简化了控制算法，显著提升了谐波抑制和无功补偿性能。该技术在工业企业、新能源并网、轨道交通等领域具有广泛的应用前景，能够有效改善电网电能质量。

未来，随着电力电子器件性能的提升和人工智能算法的融入，SAPF 将向高频化、模块化、智能化方向发展：通过宽禁带半导体器件（如 SiC、GaN）提高开关频率和效率；结合深度学习算法实现谐波模式的自适应识别与补偿；发展分布式 SAPF 系统，实现多装置协同控制，适应复杂电网环境下的电能质量治理需求。

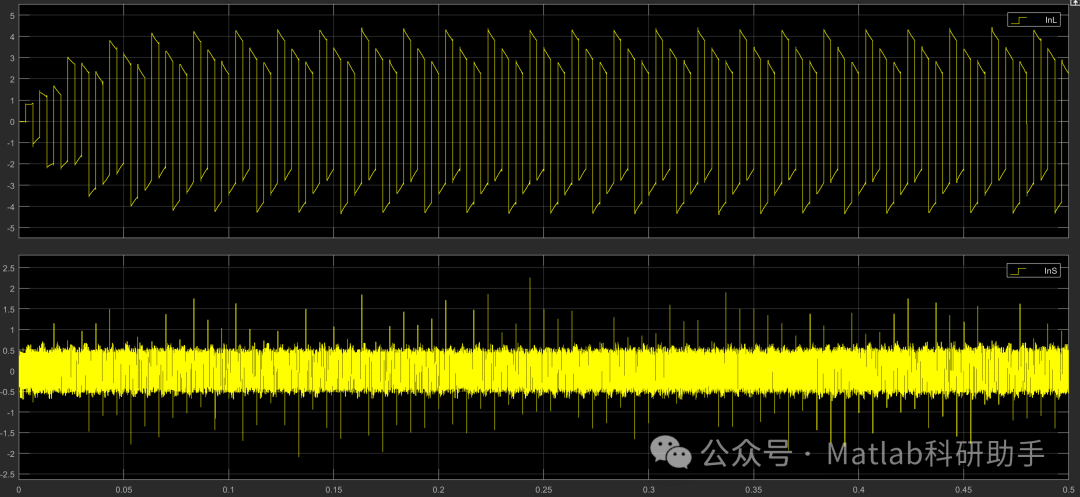

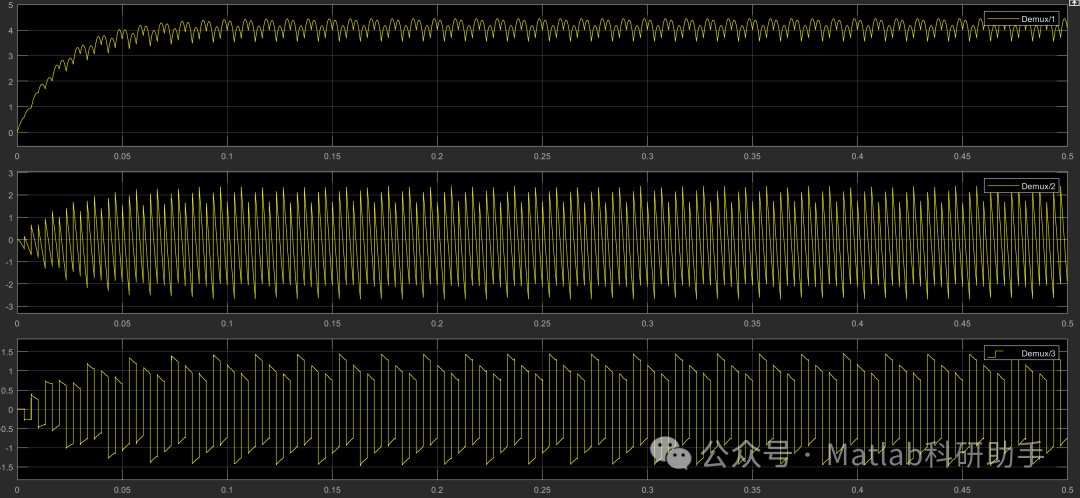

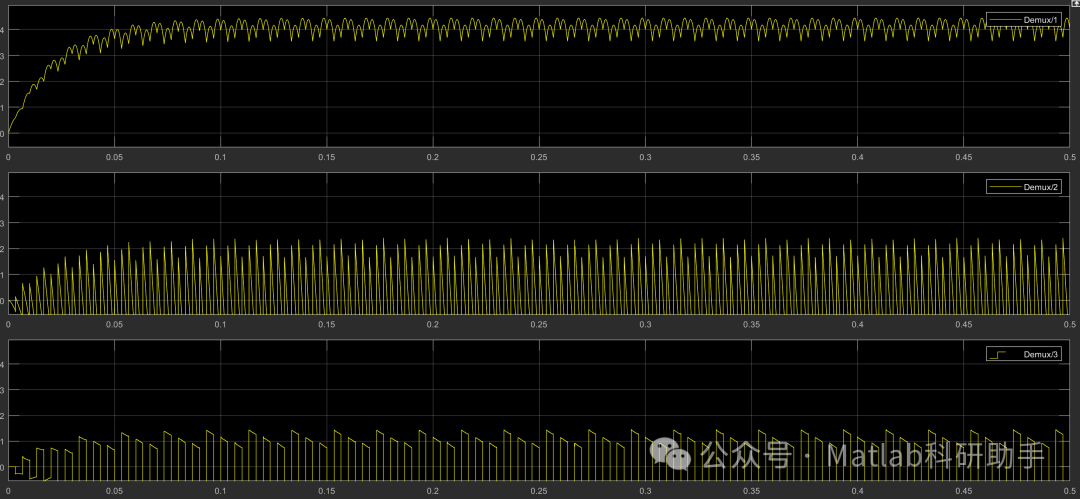

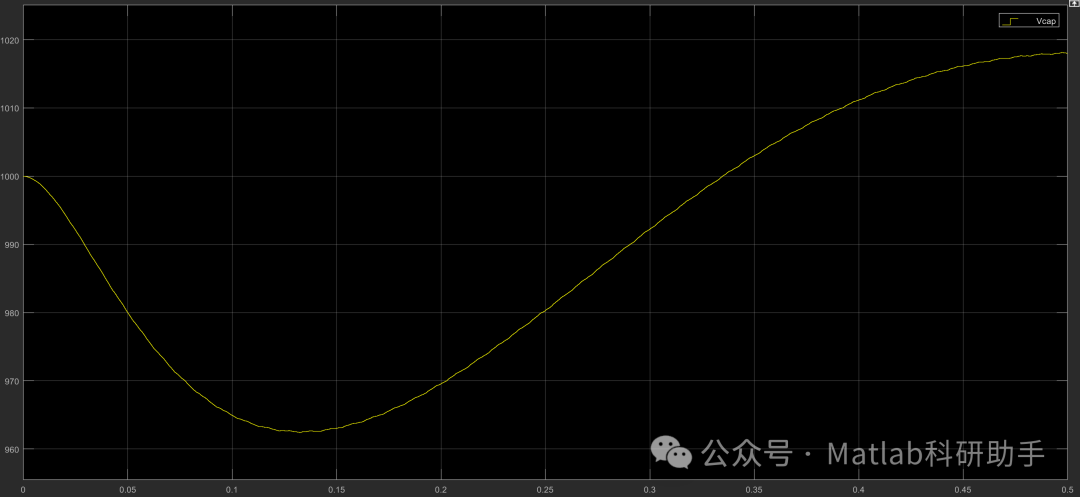

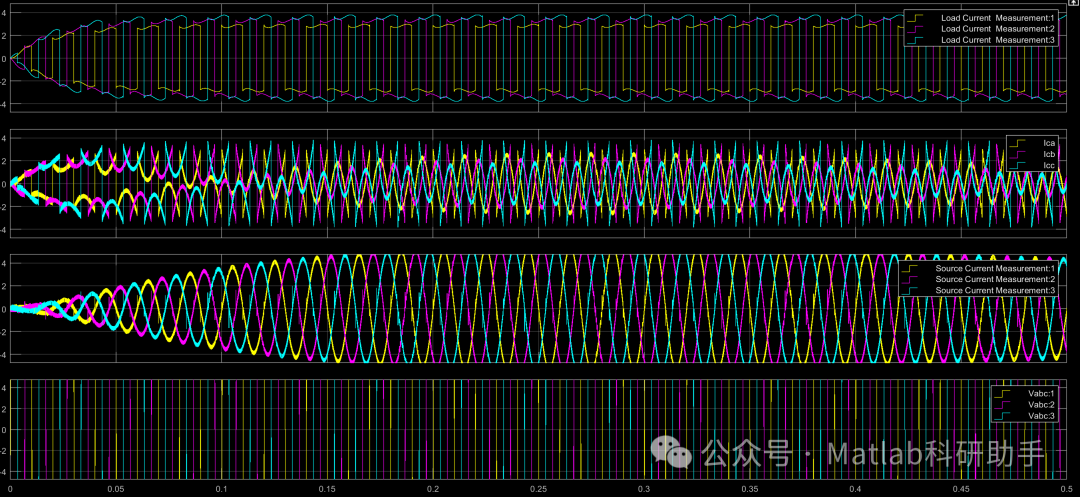

⛳️ 运行结果

🔗 参考文献

[1] 严肃.基于矩阵变换器的永磁同步电机控制系统研究[D].西南交通大学,2014.

[2] 陈继忠,叶鹏,杨玉鹏.向三相不平衡负荷供电的VSC-HVDC系统仿真研究[C]//中国电机工程学会青年学术会议.中国电机工程学会, 2008.

[3] 黄云峰,程启明,米建林,等.统一电能质量调节器的Simulink仿真分析[J].上海电力学院学报, 2012, 28(5):473-477.DOI:10.3969/j.issn.1006-4729.2012.05.018.
