【电缆】中压电缆局部放电的传输模型研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

中压电缆作为电力系统中电能传输的关键设备，其运行状态直接关系到电网的安全稳定。局部放电是中压电缆绝缘老化和故障的重要预警信号，准确掌握局部放电信号在电缆中的传输特性，对于实现电缆故障的早期诊断和定位具有重要意义。中压电缆局部放电的传输模型研究，正是通过建立数学模型和仿真模型，揭示局部放电信号的传播规律，为局部放电检测技术的优化提供理论支撑。

局部放电信号的特性分析

局部放电发生时，会产生一系列电脉冲信号，这些信号具有宽频带、短时域的特点。在中压电缆中，局部放电信号的频率通常覆盖从几 kHz 到几十 MHz 的范围，其幅值则受到放电强度、绝缘缺陷类型以及电缆结构等多种因素的影响。

由于中压电缆的结构复杂，包含导体、绝缘层、屏蔽层等多个部分，局部放电信号在传输过程中会发生衰减、色散和反射等现象。衰减主要源于电缆绝缘材料的损耗和导体的电阻损耗，随着传输距离的增加，信号幅值会逐渐减小；色散则是由于不同频率成分的信号在电缆中的传播速度不同，导致信号波形发生畸变；而反射则是因为电缆接头、终端等位置的阻抗不匹配，使得部分信号能量被反射，进一步影响信号的传输特性。

传输模型的理论基础

中压电缆局部放电传输模型的构建基于传输线理论。传输线理论将电缆视为由分布参数（电阻、电感、电容、电导）组成的传输系统，通过建立电报方程来描述信号的传输过程。对于中压电缆，其分布参数具有频率依赖性，即电阻和电导会随着信号频率的变化而变化，这使得局部放电信号的传输模型更加复杂。

在传输线理论中，常用特征阻抗、传播常数等参数来表征电缆的传输特性。特征阻抗反映了电缆对信号的阻碍作用，传播常数则描述了信号在传输过程中的衰减和相位变化。通过计算这些参数，可以建立局部放电信号在电缆中的传输方程，进而分析信号的传播规律。

传输模型的构建方法

分布参数模型

分布参数模型是基于传输线理论构建的，它将电缆的电阻、电感、电容、电导均匀分布在整个电缆长度上。通过建立电报方程，并结合电缆的边界条件，可以求解出局部放电信号在电缆中的电压和电流分布。

在构建分布参数模型时，需要准确获取电缆的分布参数。对于中压电缆，其分布参数可以通过实验测量或理论计算得到。实验测量方法包括时域反射法、阻抗分析仪测量法等；理论计算法则是根据电缆的结构尺寸和材料特性，通过相关公式计算出分布参数。

有限元模型

有限元模型是一种数值分析方法，它将电缆结构离散为有限个单元，通过求解每个单元的电磁场方程，来模拟局部放电信号的传输过程。有限元模型能够考虑电缆的复杂结构和材料特性，以及局部放电信号产生的电磁场分布，具有较高的精度。

在构建有限元模型时，需要建立电缆的三维几何模型，并设置材料的电磁参数和边界条件。然后，通过有限元分析软件求解电磁场方程，得到局部放电信号在电缆中的传播特性。有限元模型的计算量较大，但能够提供详细的电磁场分布信息，有助于深入理解局部放电信号的传输机制。

模型应用

中压电缆局部放电传输模型的应用主要体现在以下几个方面：

• 局部放电定位：利用传输模型可以计算出局部放电信号在电缆中的传播时间和衰减规律，结合不同位置的信号检测结果，实现局部放电的精确定位。

• 检测设备优化：根据传输模型分析局部放电信号的传输特性，可以为局部放电检测设备的设计和优化提供依据，提高检测设备的灵敏度和抗干扰能力。

• 电缆绝缘状态评估：通过传输模型模拟不同绝缘状态下局部放电信号的传输特性，建立局部放电信号与绝缘老化程度的关系，为电缆绝缘状态的评估提供理论支持。

中压电缆局部放电的传输模型研究是一个涉及多学科的交叉领域，需要综合运用电力系统、电磁场理论、信号处理等多方面的知识。随着研究的不断深入，传输模型的精度和适用性将不断提高，为中压电缆的安全运行提供更加可靠的保障。

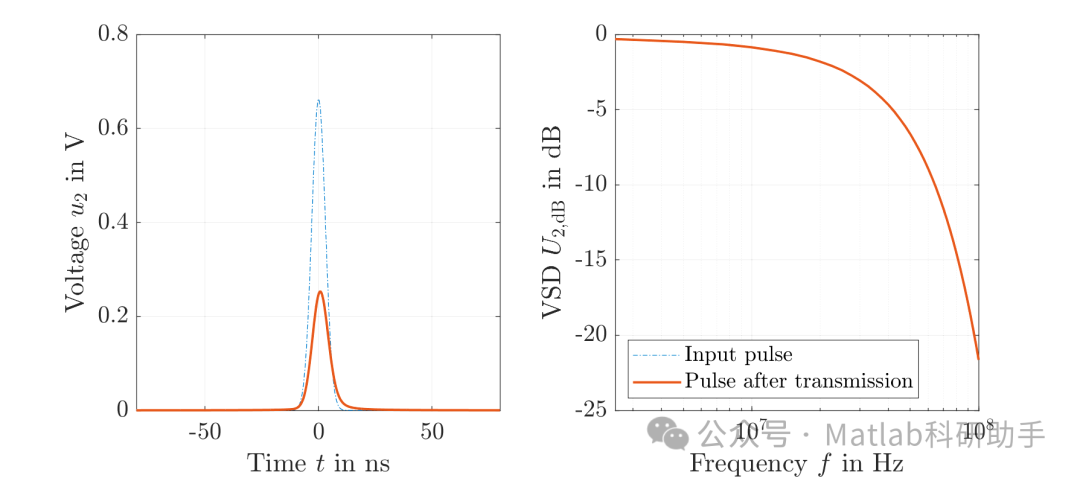

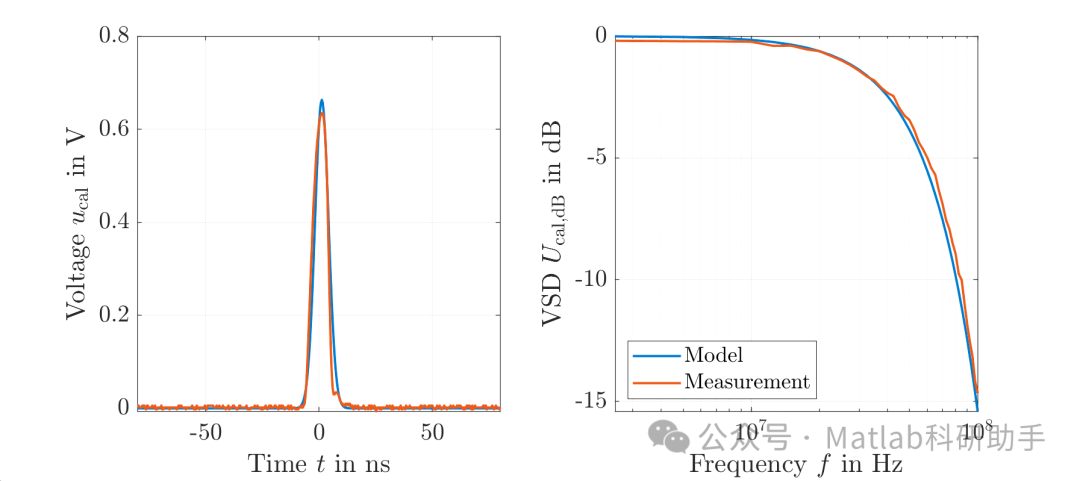

⛳️ 运行结果

🔗 参考文献

[1] 方静,魏占朋,殷强,等.220kV高压电缆局部放电信号传输特性研究[J].电力系统及其自动化学报, 2021, 33(1):6.DOI:10.19635/j.cnki.csu-epsa.000593.

[2] 吴斌,王春雷.局部放电信号在交联聚乙烯电缆的传播特性仿真研究[J].电工技术, 2020(24):2.DOI:10.19768/j.cnki.dgjs.2020.24.068.

[3] 杨丰源.高压直流电缆局部放电特征分析及辨识技术研究[D].上海交通大学,2018.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
