🔥 内容介绍

在直流电气化铁路中，750V 牵引供电系统是为电力机车提供动力的关键环节。然而，电力机车作为典型的非线性负载，其整流装置在工作过程中会产生大量谐波电流，这些谐波不仅会导致供电系统电压波形畸变、功率因数降低，还可能干扰通信系统、加速设备老化，甚至引发继电保护误动作。单调谐谐波无源滤波器凭借其结构简单、成本低廉、可靠性高等优势，成为抑制 750V 牵引供电系统谐波的重要手段。因此，科学合理地设计单调谐谐波无源滤波器，对保障直流电气化铁路的安全稳定运行具有重要意义。

单调谐谐波无源滤波器的工作原理

单调谐谐波无源滤波器主要由电容器、电抗器和电阻器串联组成，其核心设计思想是利用 LC 串联谐振原理，使滤波器在特定谐波频率下呈现极低的阻抗，从而将该频率的谐波电流分流到滤波器中，减少流入供电系统的谐波分量。

在理想情况下，当滤波器的谐振频率与目标谐波频率一致时，LC 串联回路发生谐振，此时回路阻抗近似为零（忽略电阻损耗），大部分谐波电流会通过滤波器流通，而基波电流则由于滤波器在基波频率下呈现容性或感性阻抗，对基波的影响较小。通过合理选择电容器和电抗器的参数，可以使滤波器准确地针对某一特定次数的谐波（如 3 次、5 次、7 次等）进行滤波，达到抑制该次谐波的目的。

滤波器设计的关键参数确定

目标谐波的识别与分析

在 750V 直流牵引供电系统中，电力机车的整流电路通常会产生特征次谐波，其谐波次数与整流电路的脉波数有关。例如，对于 6 脉波整流电路，主要产生 5 次、7 次、11 次、13 次等奇次谐波。因此，在设计单调谐滤波器时，首先需要通过谐波测量或仿真分析，确定系统中危害较大、含量较高的主要谐波次数，将其作为滤波器的目标谐波。

额定电压与额定电流的确定

滤波器的额定电压应根据 750V 牵引供电系统的工作电压确定，考虑到系统电压可能存在波动，通常取系统额定电压的 1.1-1.2 倍作为滤波器的额定电压，以保证滤波器在电压波动时仍能正常工作。

滤波器的额定电流则需要根据目标谐波的电流含量来计算。通过测量或计算目标谐波的最大电流值，结合一定的安全裕量（通常取 1.2-1.5 倍），确定滤波器的额定电流，确保滤波器能够承受谐波电流的长期作用而不发生过热损坏。

电容值与电感值的计算

单调谐滤波器的谐振频率 f₀由电容器的电容值 C 和电抗器的电感值 L 决定，其计算公式为：

f₀ = 1 / (2π√(LC))

根据目标谐波频率 fₙ（即需要滤除的谐波次数对应的频率，如 5 次谐波频率为 250Hz，7 次为 350Hz 等），可将上式变形为：

L = 1 / (4π²fₙ²C)

或

C = 1 / (4π²fₙ²L)

在实际设计中，通常先根据无功补偿需求或系统对容性无功的要求初步确定电容器的容量，再根据谐振频率计算电抗器的电感值。电容器的容量 Qc 可根据下式计算：

Qc = U²ωC

其中，U 为滤波器的额定电压，ω 为基波角频率（ω=2πf，f=50Hz）。

电阻的选择

电阻在滤波器中主要起到阻尼作用，用于抑制谐振过电压和减少滤波器的品质因数 Q。品质因数 Q 的计算公式为：

Q = ω₀L / R = 1 / (ω₀CR)

其中，ω₀为谐振角频率。Q 值过大时，滤波器的谐振特性过于尖锐，容易受参数偏差影响而偏离谐振点；Q 值过小时，滤波效果会下降。一般情况下，单调谐滤波器的品质因数 Q 取值在 50-100 之间，根据 Q 值和已确定的 L 或 C 值，可计算出电阻的阻值 R。

滤波器的参数优化与校验

参数偏差的影响与修正

在实际工程中，电容器和电抗器的实际参数与设计值可能存在偏差，这些偏差会导致滤波器的实际谐振频率偏离目标谐波频率，影响滤波效果。因此，需要对参数偏差进行分析，并在设计过程中预留一定的参数调整余量。例如，可通过选择精度较高的元器件，或在设计时适当调整参数，使滤波器的谐振频率在参数偏差范围内仍能覆盖目标谐波频率。

滤波效果的仿真验证

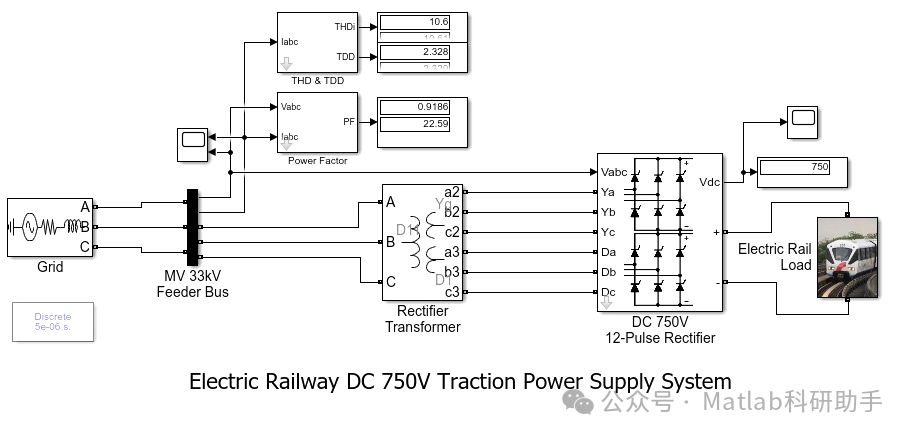

利用 PSCAD、MATLAB/Simulink 等仿真软件搭建 750V 牵引供电系统仿真模型，将设计好的单调谐滤波器接入系统中，通过仿真分析滤波器对目标谐波的抑制效果。仿真时，应模拟电力机车不同运行工况下的谐波产生情况，观察接入滤波器前后系统中目标谐波的含量变化，评估滤波器的滤波性能。

热稳定与动稳定校验

滤波器在工作过程中会通过较大的谐波电流，导致元器件发热，因此需要进行热稳定校验。根据滤波器的额定电流和实际通过的谐波电流，计算元器件的温升，确保其温升不超过允许值。

同时，在发生短路故障或谐振时，滤波器可能会受到较大的电动力作用，需要进行动稳定校验，保证元器件具有足够的机械强度，能够承受短路电流产生的电动力。

滤波器的安装与运行维护

安装位置的选择

单调谐滤波器通常安装在牵引变电所的直流母线上或电力机车的输入端，靠近谐波源安装可以提高滤波效果，减少谐波在系统中的传播。在安装时，应注意滤波器与其他设备之间的电气距离，避免相互干扰。

运行维护要点

在滤波器的运行过程中，需要定期对其进行维护检查，包括：

检查电容器和电抗器的外观，有无鼓包、漏油、过热等现象；

测量滤波器的绝缘电阻，确保其绝缘性能良好；

监测滤波器的运行温度，及时发现过热问题；

定期测量滤波器的谐振频率，检查是否因参数变化而偏离目标谐波频率，必要时进行参数调整。

通过科学的设计、严格的校验以及规范的运行维护，单调谐谐波无源滤波器能够有效抑制直流电气化铁路 750V 牵引供电系统中的特定谐波，改善系统电能质量，为铁路运输的安全高效提供有力保障。随着技术的不断发展，还可以结合其他滤波技术（如多调谐滤波器、有源滤波器等），进一步提高谐波抑制效果，满足日益严格的电能质量要求。
