【电磁学，向量场理论和Maxwell方程】二维FDTD（有限差分时域）解决完全电导体边界条件问题研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在电磁学研究领域，有限差分时域（FDTD）方法凭借其直接在时间域求解麦克斯韦（Maxwell）方程组的优势，被广泛应用于各类电磁问题的分析与模拟。其中，处理边界条件是 FDTD 方法中的关键环节，而完全电导体（PEC）边界条件作为一种常见且重要的边界情况，其准确处理对于模拟结果的可靠性至关重要。

完全电导体具有独特的电磁特性，在其表面，电场的切向分量为零，磁场的法向分量为零。这些特性给二维 FDTD 模拟带来了特殊的挑战和要求。本文将围绕二维 FDTD 方法解决完全电导体边界条件问题展开深入研究，旨在为相关电磁工程问题的分析提供理论支持和实践指导。

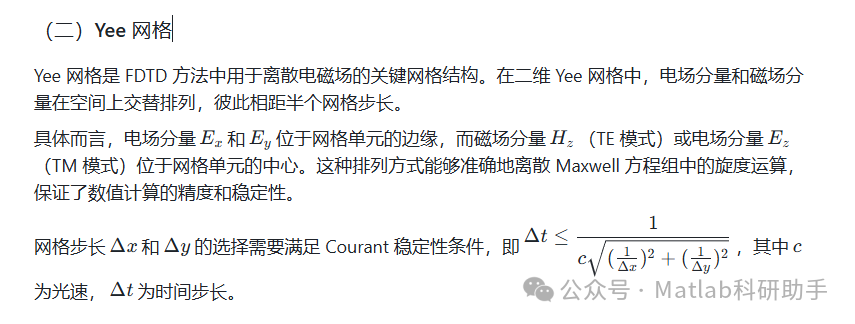

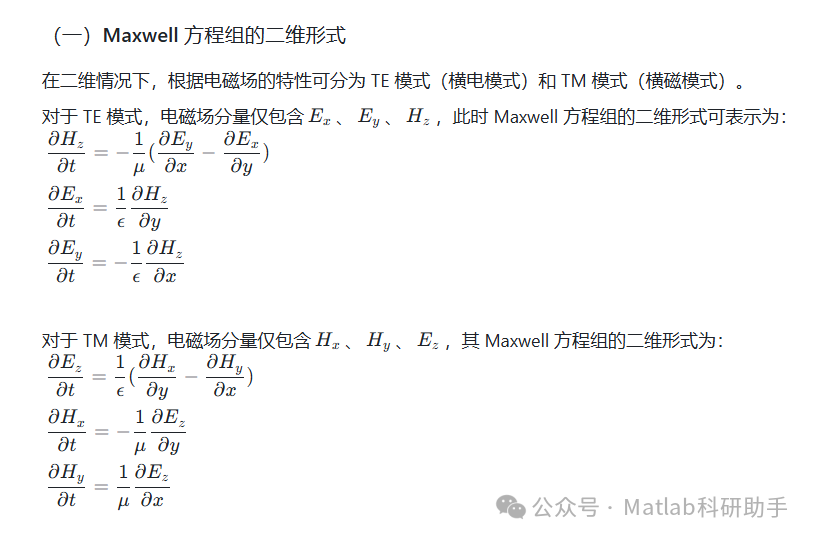

二、二维 FDTD 基础理论

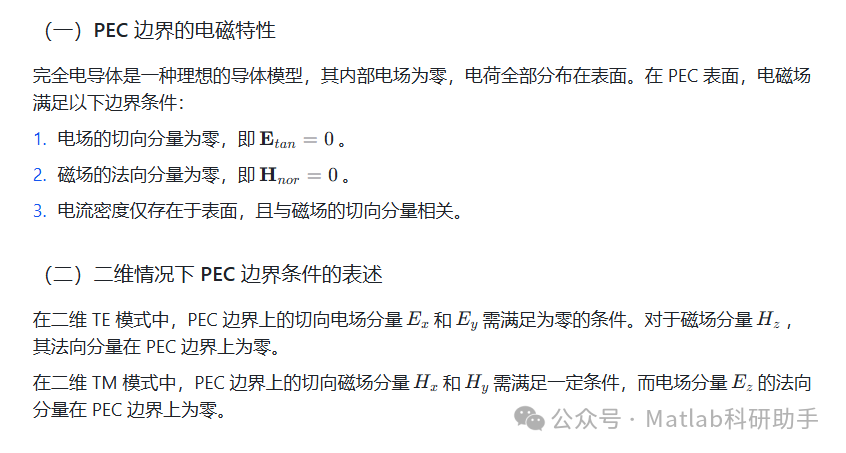

三、完全电导体边界条件

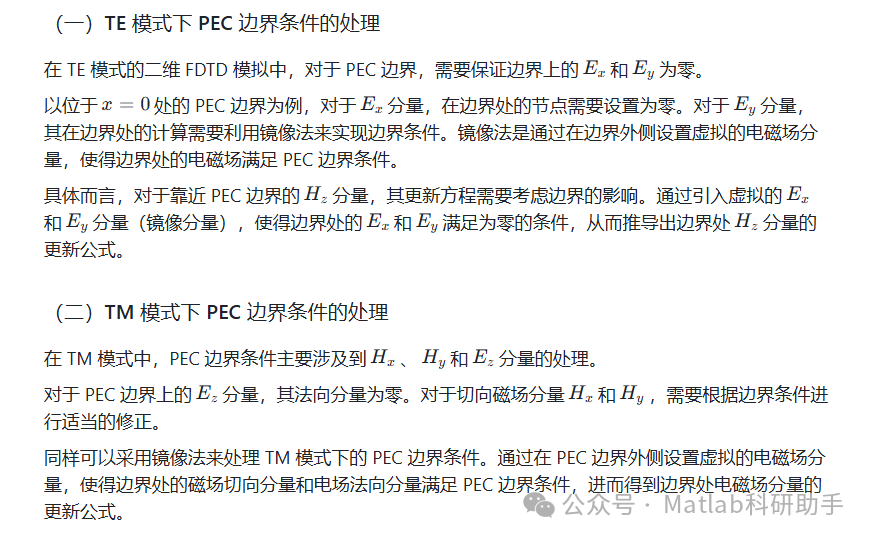

四、二维 FDTD 中 PEC 边界条件的实现

（三）数值稳定性分析

在实现 PEC 边界条件的过程中，需要确保数值计算的稳定性。边界条件的处理不当可能会导致数值反射、不稳定等问题，影响模拟结果的准确性。

通过合理选择网格步长和时间步长，以及正确应用镜像法等边界处理技术，可以保证二维 FDTD 在处理 PEC 边界条件时的数值稳定性。同时，需要对边界处的电磁场分量更新公式进行严格推导，避免出现数值误差的累积。

五、应用与验证

（一）算例设计

为了验证二维 FDTD 处理 PEC 边界条件的有效性，设计一个简单的算例：在二维空间中，存在一个矩形 PEC 结构，电磁波从外部入射到该结构上，模拟电磁波在 PEC 边界处的反射情况。

（二）模拟结果与分析

通过二维 FDTD 方法对上述算例进行模拟，得到电磁波在 PEC 边界处的电场和磁场分布。分析模拟结果可知，在 PEC 边界处，电场的切向分量为零，磁场的法向分量为零，符合 PEC 边界条件的理论预期。

将模拟得到的反射系数与理论计算值进行对比，两者具有较好的一致性，验证了二维 FDTD 处理 PEC 边界条件的准确性和可靠性。

（三）误差分析

在模拟过程中，存在一定的数值误差，主要来源于网格离散化、时间步长的选择以及边界条件处理的近似性等。通过减小网格步长和时间步长，可以在一定程度上减小数值误差，但同时也会增加计算量。因此，需要在计算精度和计算效率之间进行权衡。

六、结论与展望

（一）结论

本文深入研究了二维 FDTD 方法处理完全电导体边界条件的问题。通过对 Maxwell 方程组二维形式、Yee 网格以及 PEC 边界条件的分析，详细阐述了在 TE 模式和 TM 模式下 PEC 边界条件在二维 FDTD 中的实现方法。

算例验证结果表明，所采用的方法能够准确地处理 PEC 边界条件，模拟结果符合理论预期，具有较高的精度和可靠性。

（二）展望

未来的研究可以进一步拓展二维 FDTD 在复杂 PEC 结构中的应用，如具有弯曲边界的 PEC 结构等。同时，可以探索更高效、更精确的边界处理技术，提高 FDTD 方法的计算效率和模拟精度。此外，将二维 FDTD 与其他数值方法相结合，解决更复杂的电磁问题也是一个重要的研究方向。

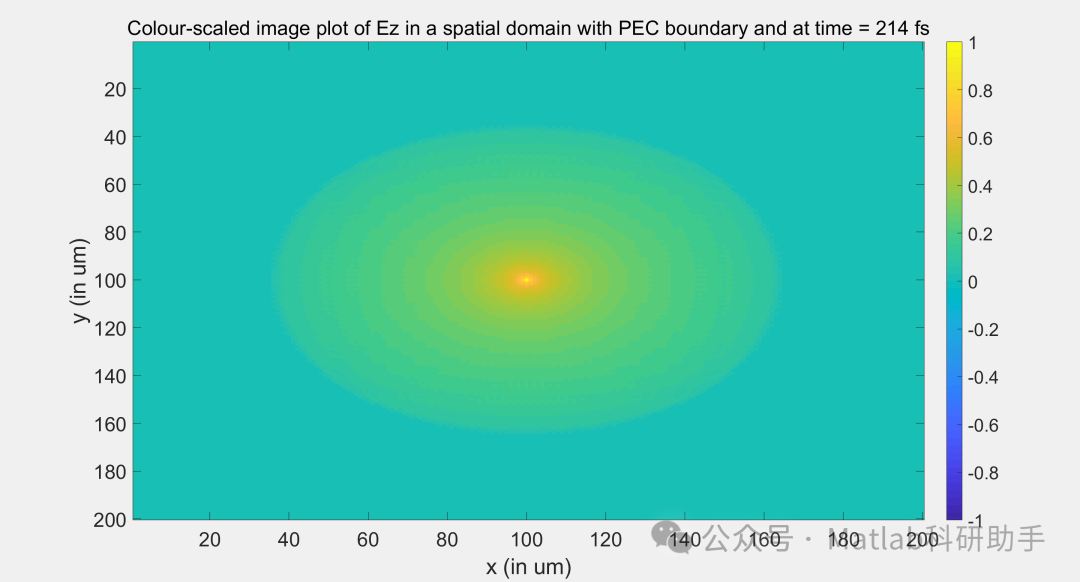

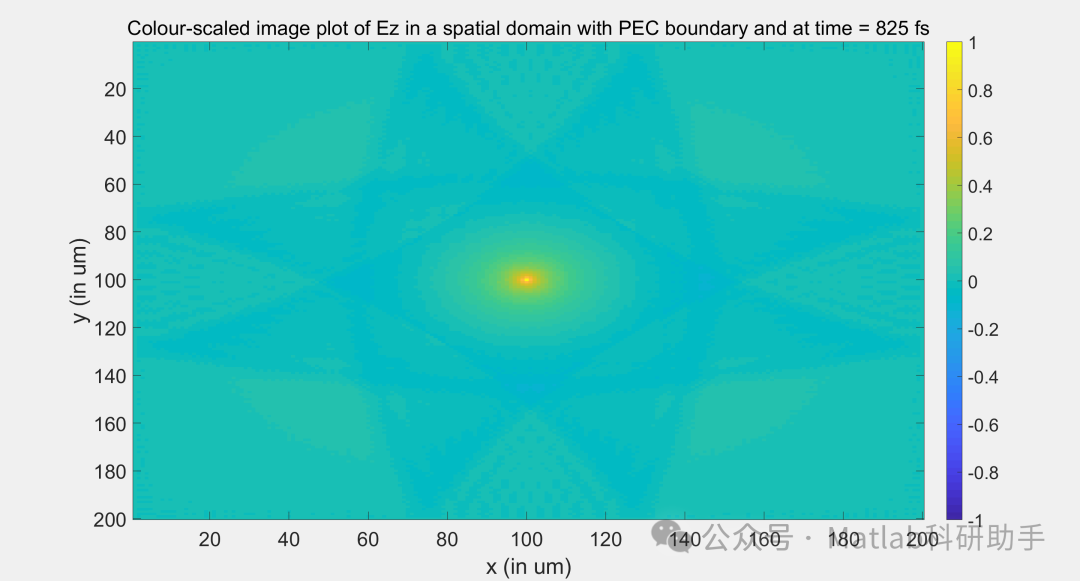

⛳️ 运行结果

🔗 参考文献

[1] 李嘉.路面雷达电磁波的时域有限差分法模拟[D].郑州大学,2005.DOI:10.7666/d.y782893.

[2] 郑伟英.电磁学三维涡流问题的自适应有限元计算[D].中国科学院研究生院, 中国科学院数学与系统科学研究院, 中国科学院大学,2004.

[3] 刘四新,佐藤源之.时间域有限差分法(FDTD)对井中雷达的数值模拟[J].吉林大学学报：地球科学版, 2003, 33(4):6.DOI:10.3969/j.issn.1671-5888.2003.04.029.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
