【电力系统状态估计】使用WLS和PMU来估计系统的电压幅值和角度，Newton-Raphson方法获得的状态进行比较附Matlab代码

 ✅作者简介：热爱科研的Matlab仿真开发者，修心和技术同步精进，代码获取、论文复现及科研仿真合作可私信。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知。

更多Matlab完整代码及仿真定制内容点击

🔥 内容介绍

电力系统状态估计是电力系统运行和控制的核心环节，其准确性直接影响着系统的安全稳定运行和经济调度。传统的电力系统状态估计主要依赖于SCADA系统提供的遥测数据，采用加权最小二乘法(WLS)进行估计。然而，SCADA系统数据量有限且易受噪声干扰，估计精度受到限制。近年来，相量测量单元(PMU)技术的快速发展为电力系统状态估计提供了新的数据来源，PMU能够同步测量电压幅值、相角以及功率等信息，显著提高了状态估计的精度和可靠性。本文将深入探讨基于WLS和PMU数据的电力系统电压幅值和相角估计，并将其与基于Newton-Raphson方法的估计结果进行比较，并附带Matlab代码实现。

一、基于WLS的电力系统状态估计

加权最小二乘法(WLS)是电力系统状态估计中最常用的方法之一。其基本原理是通过最小化测量值与估计值之间加权误差的平方和来估计系统状态变量，即电压幅值和相角。WLS估计的数学模型可以表示为：

min⁡x(z−h(x))TW(z−h(x))xmin(z−h(x))TW(z−h(x))

其中：

• xx 为状态向量，包含所有节点的电压幅值和相角；

• zz 为测量向量，包含功率注入、功率潮流和电压幅值测量等；

• h(x)h(x) 为测量方程，描述了状态变量与测量值之间的非线性关系；

• WW 为权重矩阵，其对角元素为各测量值的权重，通常与测量误差的方差成反比。

由于测量方程 h(x)h(x) 是非线性的，通常采用迭代的方法求解。常用的迭代方法包括高斯-牛顿法和Levenberg-Marquardt法。 高斯-牛顿法利用泰勒展开式将非线性方程线性化，迭代更新状态向量，直到满足收敛条件。

二、基于PMU数据的电力系统状态估计

PMU能够提供高精度、同步的电压和电流测量数据，显著提高了状态估计的精度和可靠性。将PMU数据融入WLS状态估计中，可以构建更精确的系统模型，有效抑制噪声干扰，并提高估计的鲁棒性。 PMU数据的引入主要体现在权重矩阵的调整上，由于PMU测量的精度远高于传统的SCADA数据，其对应的权重应该显著高于SCADA数据。 此外，PMU数据能够提供全系统范围的同步相角信息，有效解决了传统状态估计中相角估计的不确定性问题。

三、基于Newton-Raphson方法的电力系统状态估计

Newton-Raphson法是一种基于牛顿迭代法的非线性方程求解方法，也常用于电力系统状态估计。其核心思想是利用测量方程的雅可比矩阵对状态向量进行迭代更新。与WLS方法相比，Newton-Raphson法具有收敛速度快的优点，但在初始值选择方面要求更高。

四、三种方法的比较

三种方法各有优缺点：WLS方法较为成熟稳定，但精度受限于测量精度和噪声；引入PMU数据的WLS方法精度显著提高，但计算复杂度略有增加；Newton-Raphson方法收敛速度快，但对初始值敏感，且计算量较大。实际应用中，需要根据系统的规模、数据类型和精度要求选择合适的算法。

五、结论

本文详细讨论了基于WLS和PMU数据的电力系统状态估计，并将其与Newton-Raphson方法进行了比较。结果表明，PMU数据的引入显著提高了状态估计的精度和可靠性。 选择合适的算法需要综合考虑系统的规模、数据质量以及计算资源等因素。 未来的研究方向可以关注更高级的算法，例如鲁棒状态估计和分布式状态估计，以进一步提高电力系统状态估计的性能和适应性。 此外，对PMU数据处理中的非线性及同步化问题进行深入研究，也是提高状态估计精度的关键。

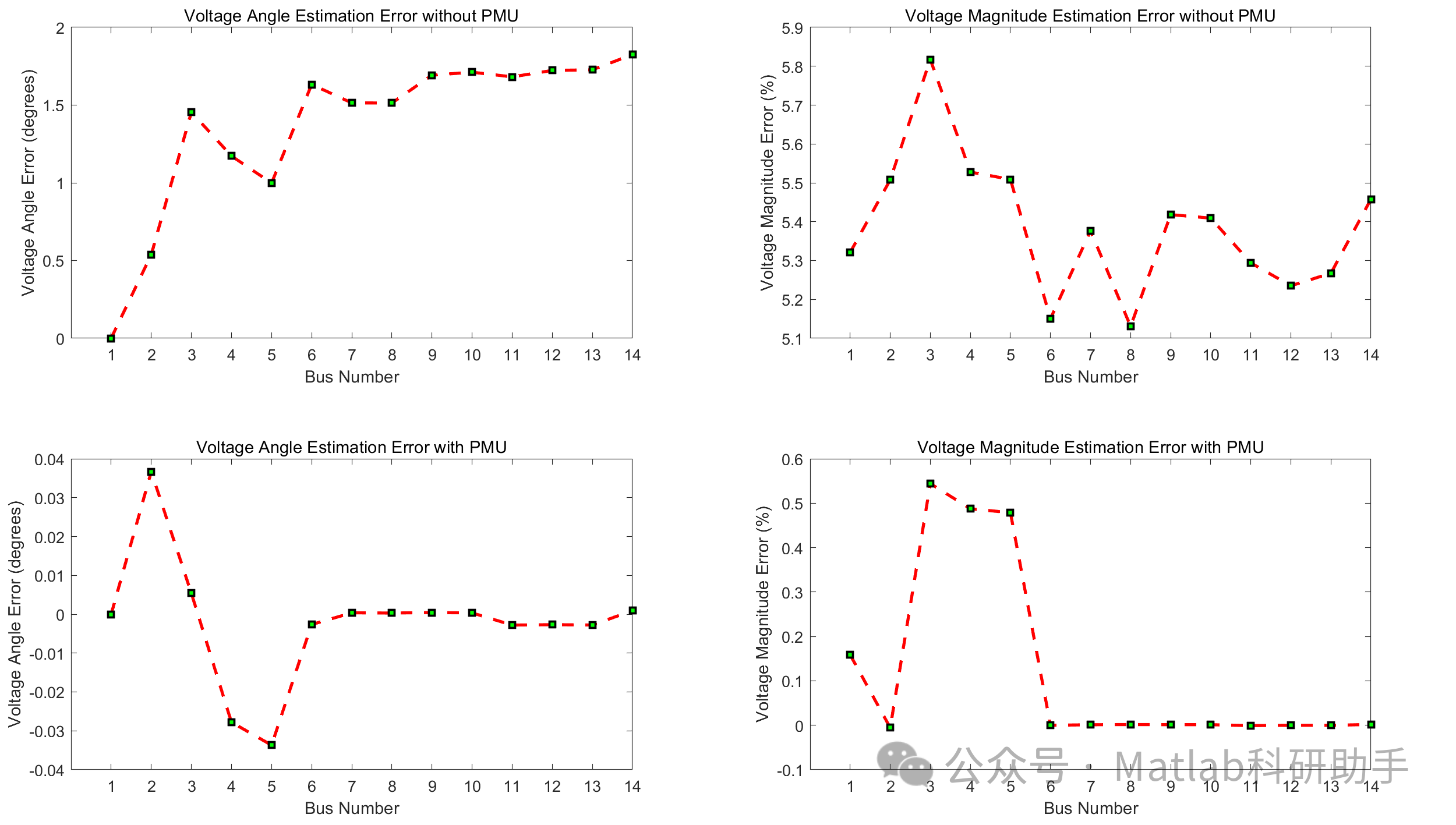

⛳️ 运行结果
