概述

功能简介

DSI（Display Serial Interface）是由移动行业处理器接口联盟（Mobile Industry Processor Interface (MIPI) Alliance）制定的规范，旨在降低移动设备中显示控制器的成本。它以串行的方式发送像素数据或指令给外设（通常是LCD或者类似的显示设备），或从外设中读取状态信息或像素信息；它定义了主机、图像数据源和目标设备之间的串行总线和通信协议。

MIPI DSI具备高速模式和低速模式两种工作模式，全部数据通道都可以用于单向的高速传输，但只有第一个数据通道才可用于低速双向传输，从属端的状态信息、像素等是通过该数据通道返回。时钟通道专用于在高速传输数据的过程中传输同步时钟信号。

图1显示了简化的DSI接口。从概念上看，符合DSI的接口与基于DBI-2和DPI-2标准的接口具有相同的功能。它向外围设备传输像素或命令数据，并且可以从外围设备读取状态或像素信息。主要区别在于，DSI对所有像素数据、命令和事件进行序列化，而在传统接口中，这些像素数据、命令和事件通常需要附加控制信号才能在并行数据总线上传输。

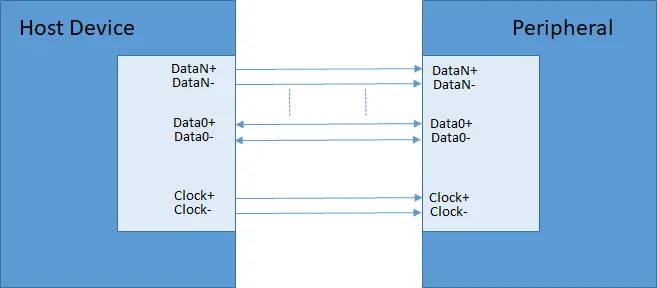

图 1 DSI发送、接收接口

DSI标准对应D-PHY、DSI、DCS规范，可分为四层：

PHY Layer

PHY层指定传输介质(电导体)、输入/输出电路和从串行比特流中捕获“1”和“0”的时钟机制。这一部分的规范记录了传输介质的特性、信号的电气参数以及时钟与数据通道之间的时序关系。在DSI链路的发送端，并行数据、信号事件和命令按照包组织在协议层转换为包。协议层附加包协议信息和报头，然后通过Lane Management层向PHY发送完整的字节。数据由PHY进行序列化，并通过串行链路发送。DSI链路的接收端执行与发送端相反的操作，将数据包分解为并行的数据、信号事件和命令。如果有多个Lane, Lane管理层将字节分配给单独的物理层，每个Lane一个PHY。

Lane Management层

负责发送和收集数据流到每条Lane。数据Lane的三种操作模式：espace mode，High-Speed(Burst) mode，Control mode。

Low Level Protocol层

定义了如何组帧和解析以及错误检测等。

Application层

描述高层编码和解析数据流。这一层描述了数据流中包含的数据的更高级的编码和解释。根据显示子系统架构的不同，它可能由具有指定格式的像素或编码的位流组成，或者由显示模块内的显示控制器解释的命令组成。DSI规范描述了像素值、位流、命令和命令参数到包集合中的字节的映射。

运作机制

MIPI DSI软件模块各分层的作用为：

接口层：提供打开设备、写入数据和关闭设备的接口。
核心层：主要提供绑定设备、初始化设备以及释放设备的能力。
适配层：实现其它具体的功能。

说明：
核心层可以调用接口层的函数，核心层通过钩子函数调用适配层函数，从而适配层可以间接的调用接口层函数，但是不可逆转接口层调用适配层函数。

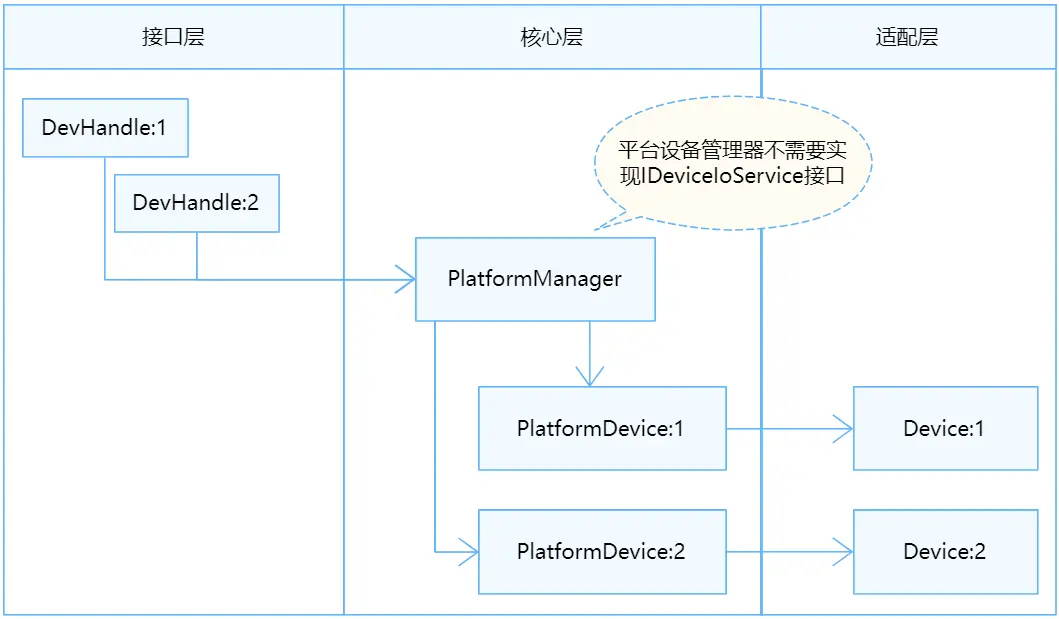

图 2 DSI无服务模式结构图

约束与限制

由于使用无服务模式，MIPI_DSI接口暂不支持用户态使用。

使用指导

场景介绍

MIPI DSI主要用于连接显示屏。

接口说明

MIPI DSI模块提供的主要接口如表1所示，具体API详见//drivers/hdf_core/framework/include/platform/mipi_dsi_if.h。

表1 MIPI DSI API接口功能介绍

功能分类	接口名
DevHandle MipiDsiOpen(uint8_t id)	获取MIPI DSI操作句柄
void MipiDsiClose(DevHandle handle)	释放MIPI DSI操作句柄
int32_t MipiDsiSetCfg(DevHandle handle, struct MipiCfg *cfg)	设置MIPI DSI相关配置
int32_t MipiDsiGetCfg(DevHandle handle, struct MipiCfg *cfg)	获取当前MIPI DSI相关配置
void MipiDsiSetLpMode(DevHandle handle)	设置MIPI DSI进入Low power模式
void MipiDsiSetHsMode(DevHandle handle)	设置MIPI DSI进入High speed模式
int32_t MipiDsiTx(DevHandle handle, struct DsiCmdDesc *cmd)	DSI发送指令
int32_t MipiDsiRx(DevHandle handle, struct DsiCmdDesc cmd, int32_t readLen, uint8_t out)	MIPI DSI按期望长度回读数据

开发步骤

使用MIPI DSI的一般流程如下图所示。

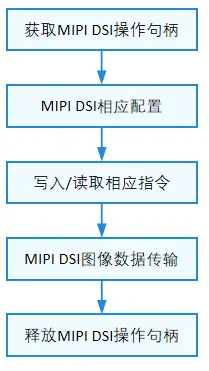

图 3 MIPI DSI使用流程图

获取MIPI DSI操作句柄

在进行MIPI DSI进行通信前，首先要调用MipiDsiOpen获取操作句柄，该函数会返回指定通道ID的操作句柄。

DevHandle MipiDsiOpen(uint8_t id);

表 2 MipiDsiOpen的参数和返回值描述

参数	参数描述
id	uint8_t类型，MIPI DSI通道ID
返回值	返回值描述
NULL	获取失败
设备句柄	获取到指令通道的操作句柄, 类型为DevHandle

假设系统中的MIPI DSI通道为0，获取该通道操作句柄的示例如下：

DevHandle mipiDsiHandle = NULL;  // 设备句柄
chnId = 0;                       // MIPI DSI通道ID

// 获取操作句柄
mipiDsiHandle = MipiDsiOpen(chnId);
if (mipiDsiHandle == NULL) {

    HDF_LOGE("MipiDsiOpen: mipi dsi open fail.\n");
    return NULL;
}

MIPI DSI相应配置

写入MIPI DSI配置

    int32_t MipiDsiSetCfg(DevHandle handle, struct MipiCfg *cfg);

表 3 MipiDsiSetCfg的参数和返回值描述

参数	参数描述
handle	DevHandle类型，操作句柄
cfg	结构体指针类型，MIPI DSI相应配置buf 指针
返回值	返回值描述
HDF_SUCCESS	设置MIPI DSI配置成功
负数	设置MIPI DSI配置失败

    int32_t ret;
    struct MipiCfg cfg = {
   0};

    // 当前对接的屏幕配置如下
    cfg.lane = DSI_4_LANES;
    cfg.mode = DSI_CMD_MODE;
    cfg.burstMode = VIDEO_NON_BURST_MODE_SYNC_EVENTS;
    cfg.format = FORMAT_RGB_24_BIT;
    cfg.pixelClk = 174;
    cfg.phyDataRate = 384;
    cfg.timingInfo.hsaPixels = 50;
    cfg.timingInfo.hbpPixels = 55;
    cfg.timingInfo.hlinePixels = 1200;
    cfg.timingInfo.yResLines = 1800;
    cfg.timingInfo.vbpLines = 33;
    cfg.timingInfo.vsaLines = 76;
    cfg.timingInfo.vfpLines = 120;
    cfg.timingInfo.xResPixels
